Kẹp Thanh Tròn (Rod Clasp)

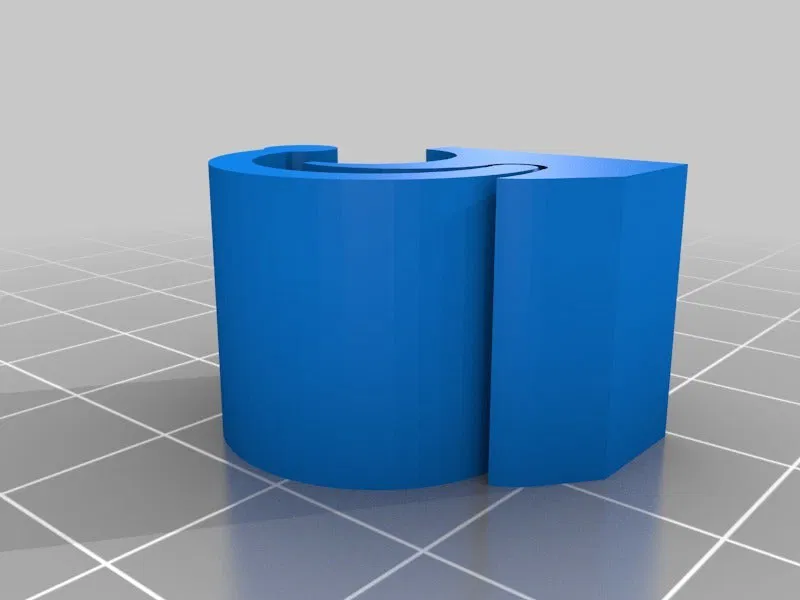

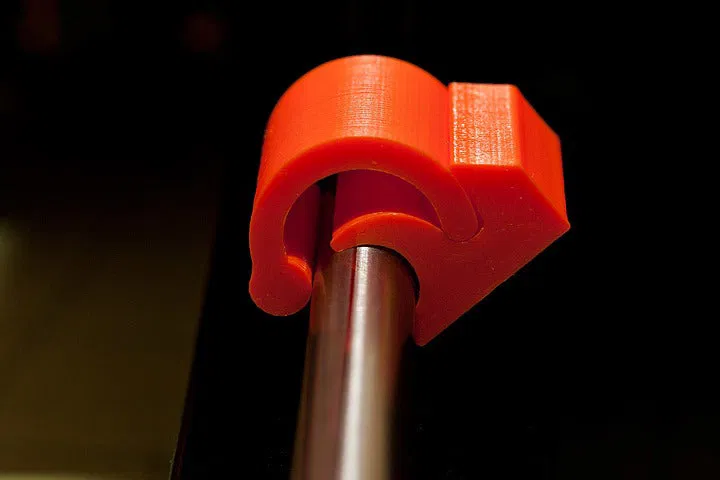

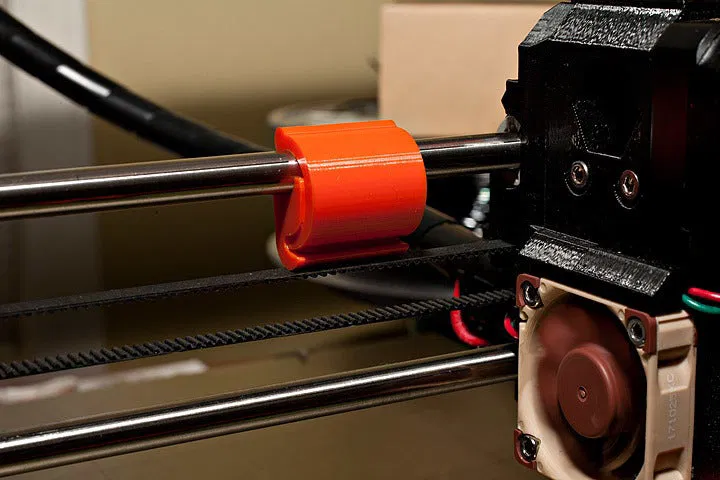

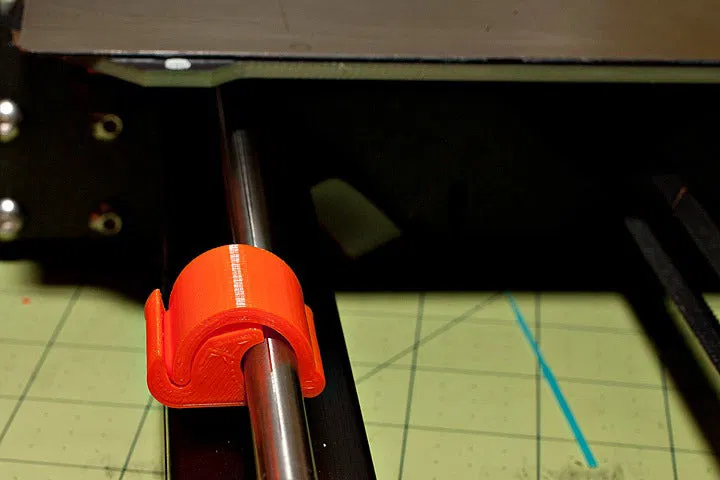

Đây là một cái kẹp dạng snap-action, có thể khóa chặt vào một thanh tròn.

Đây là một đối tượng cơ sở: bạn có thể remix lại (union) nó với thứ bạn muốn gắn vào thanh tròn (hoặc gắn thanh tròn vào đó). Ví dụ, nếu bạn gắn thứ gì đó vào các thanh tròn trên máy in 3D, hoặc muốn tháo lắp nhanh thanh tròn (giá đỡ cuộn dây?), v.v.

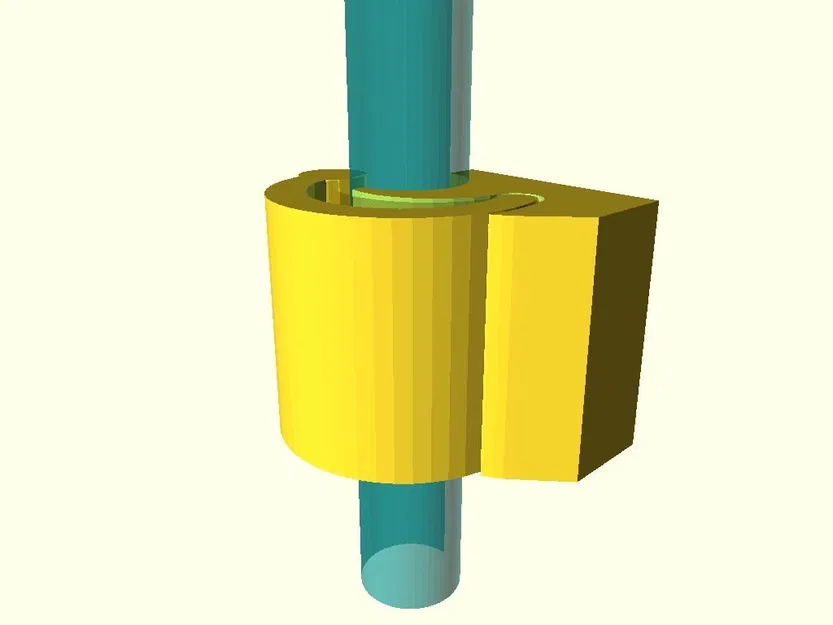

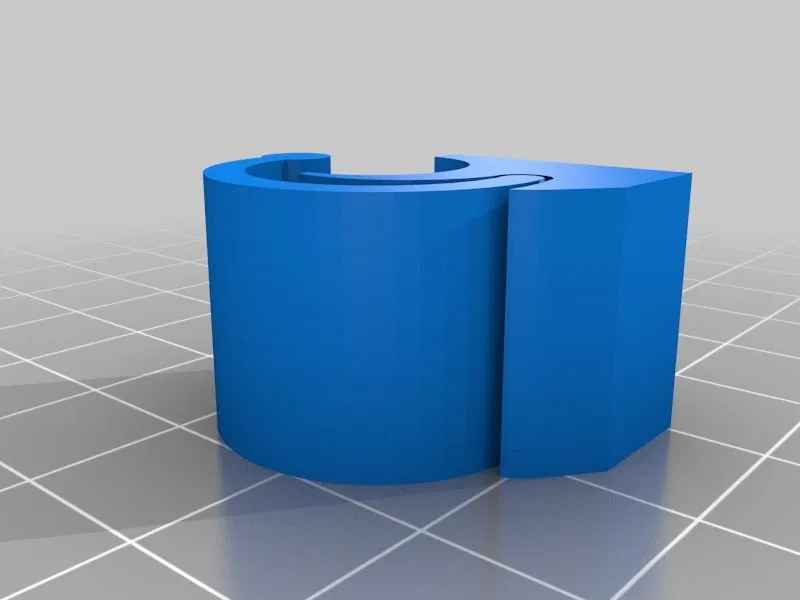

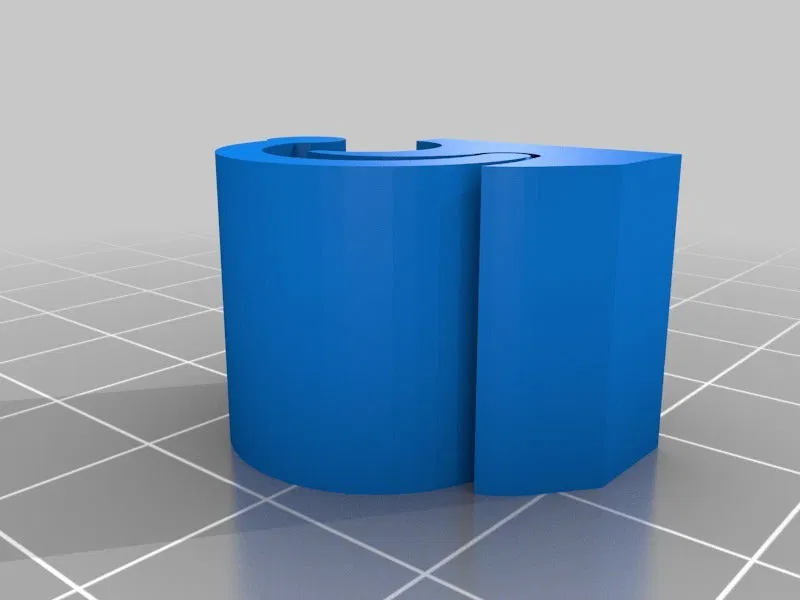

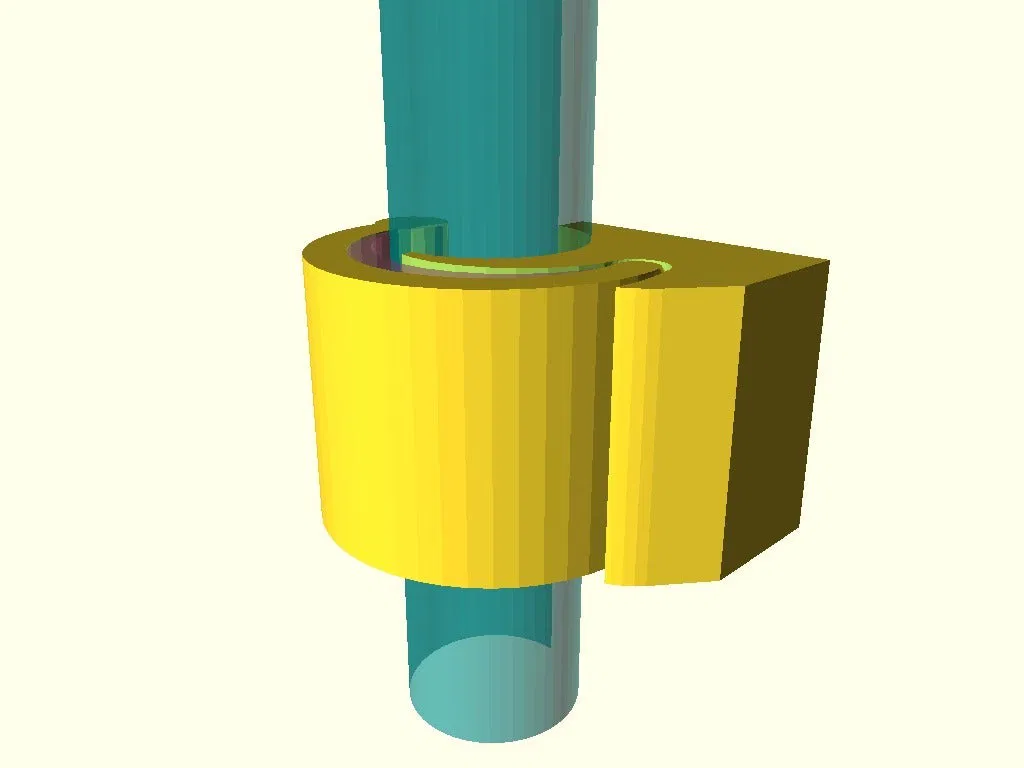

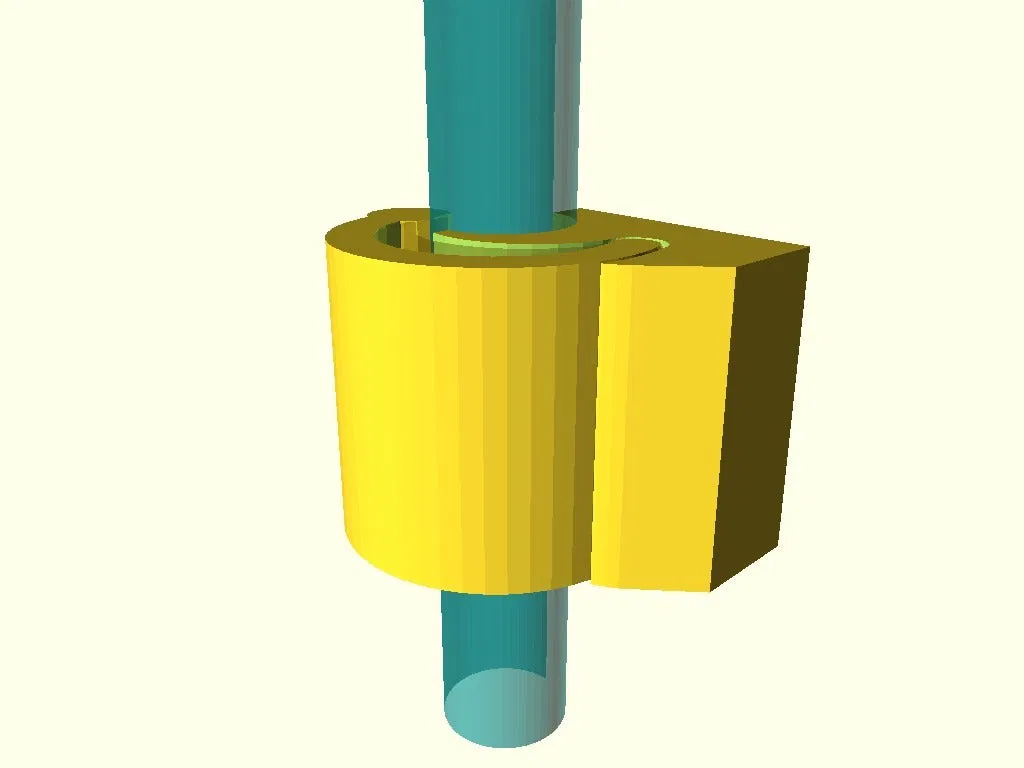

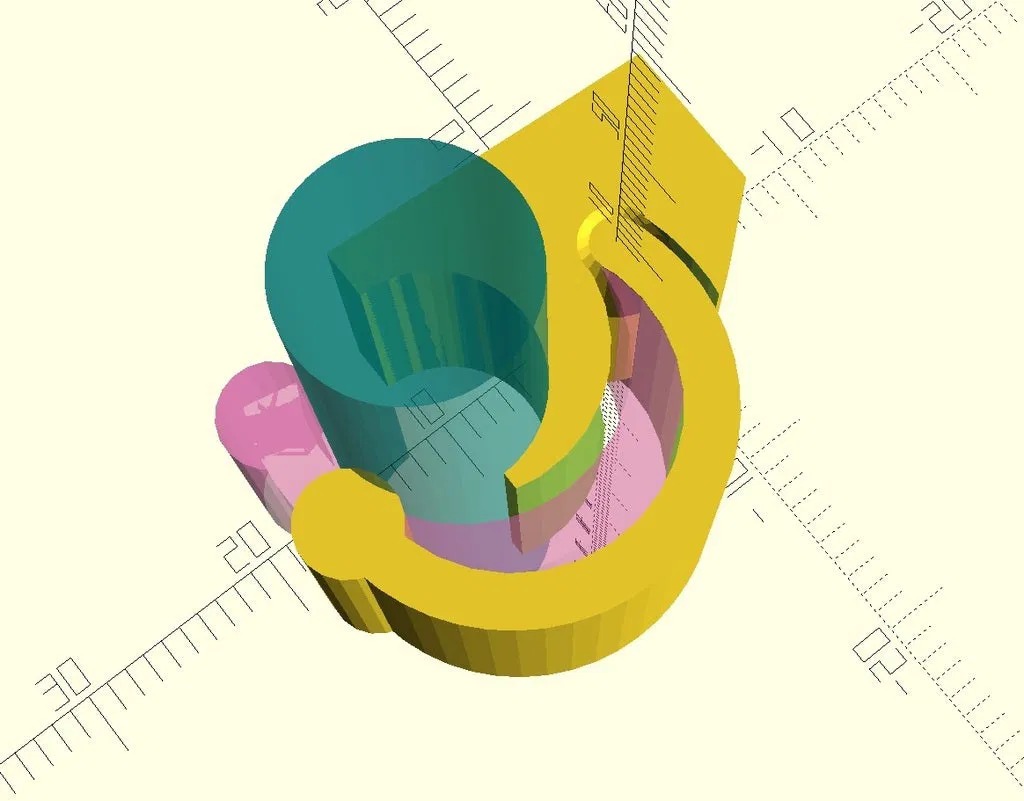

Thiết kế này có thể tùy chỉnh thông số (mở bằng Customizer hoặc OpenSCAD) nhưng để tiện lợi, một vài kích thước được định sẵn đã được thêm vào: 8, 10 và 12mm.

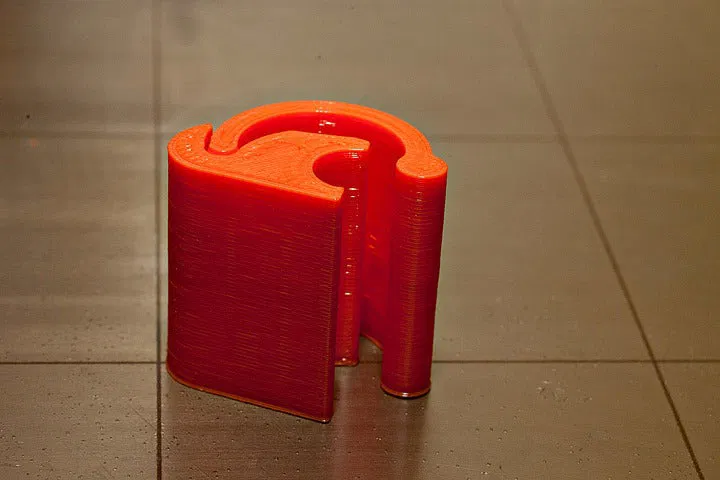

Nó in ra nguyên khối, không cần support và không cần thêm bộ phận nào khác. Cái kẹp này cố định (nó di chuyển được nhưng không bị rơi ra). https://youtu.be/-0oLQF7g45M

Chúc bạn remix vui vẻ!

Cách tôi thiết kế

Tôi bắt đầu thiết kế một ngàm đo đồng hồ so cho Prusa Mk3 để giúp khắc phục độ cong của bàn in, và cần một cách gắn thanh lịch hơn vào các thanh tròn trên trục X, để giữ sự lặp lại, dễ dàng gắn/tháo, v.v. Cơ chế kẹp này cuối cùng lại thành một dự án riêng, nên tôi quyết định xuất bản nó riêng.

Cập nhật 2024-01: sửa lỗi OpenSCAD làm các khớp bị dính, thêm vát cạnh để làm mượt các cạnh và ngăn chặn hiệu ứng chân voi, cũng thêm một vài kích thước định sẵn khác.
