Giá đỡ Z-Axis thủ công cho bộ ACRO CNC

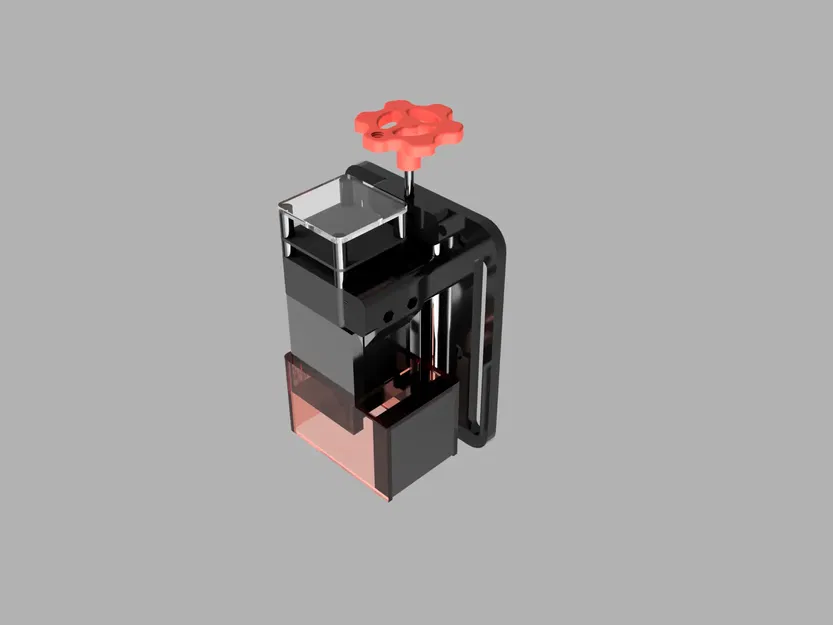

Đây là một trục Z hoạt động bằng tay đơn giản được thiết kế để giữ máy khắc laser kết hợp với bộ ACRO CNC của OpenBuilds.

Nó được xây dựng để gắn vào cụm xe trượt trục X, mà không cần thêm đế gắn đa năng cho laser đi kèm với bộ. Ý tưởng là giữ cho nó càng thấp càng tốt để chiếm ít không gian nhất và đạt được hành trình trục Y nhiều nhất.

Tôi đã thiết kế phần này để phù hợp với máy khắc laser Creality, thường được sử dụng với máy in Ender 3 S1. Nhưng có thể được làm để giữ bất kỳ bộ laser nào khác có sẵn khá dễ dàng.

Phần cứng cần thiết:

• 2 vít và đai ốc M4 20mm
• 2 vít và đai ốc M3 16mm
• 2 vít M3 10mm
• 2 chèn ren M3
• 1 thanh ren 150mm 3/16" hoặc tương đương
• 1 đai ốc 3/16".
• 2 thanh 92mm 3/16" hoặc tương đương

Lắp ráp

1. Sau khi mọi thứ đã được in. Thêm 2 chèn ren M3 vào phần dưới cùng.
2. Sử dụng 2 vít M3 10mm gắn phần dưới cùng vào xe trượt trục X với hai lỗ bên cạnh hướng lên.
3. Chèn 2 thanh 92mm vào các lỗ.
4. Nếu gắn máy khắc laser S1 giống nhau. Thêm đai ốc vào cánh tay di chuyển, chú ý không để lại bất kỳ kim loại nào nhô ra.
5. Vặn thanh ren 3/16" vào đai ốc.
6. Căn chỉnh lỗ bên của cánh tay di chuyển với các thanh 3/16" hiện có, đảm bảo chúng đi qua hoàn toàn.
7. Thêm phần trên cùng, kẹp các thanh lại. Sử dụng 2 vít M4 để cố định mọi thứ lại với nhau.
8. Vặn tay cầm vào thanh ren.

Sẽ đăng thêm cập nhật và hình ảnh vào một ngày sau.

Đối với tay cầm, tôi đã sử dụng cái này:

Knob with handle by amd989 | Download free STL model | F3D.com
