Chụp Nắp Ống Dẫn Từ Tính Bambu Lab, Hệ Thống Quản Lý Chất Thải, Thùng Rác Tái Chế

Cập nhật ngày 11 tháng 7 năm 2023:

Đã một năm kể từ khi tôi thiết kế PMS (Hệ thống Quản lý Chất thải Máy in) cho máy in Bambu Lab. Rất nhiều thứ đã thay đổi và có nhiều sự phát triển trong cách chúng ta tiếp cận việc cắt lát & in ấn. Tôi đang cập nhật và cũng giới thiệu một cách khác để thu gom chất thải máy in.

Cách Tái Chế ♻

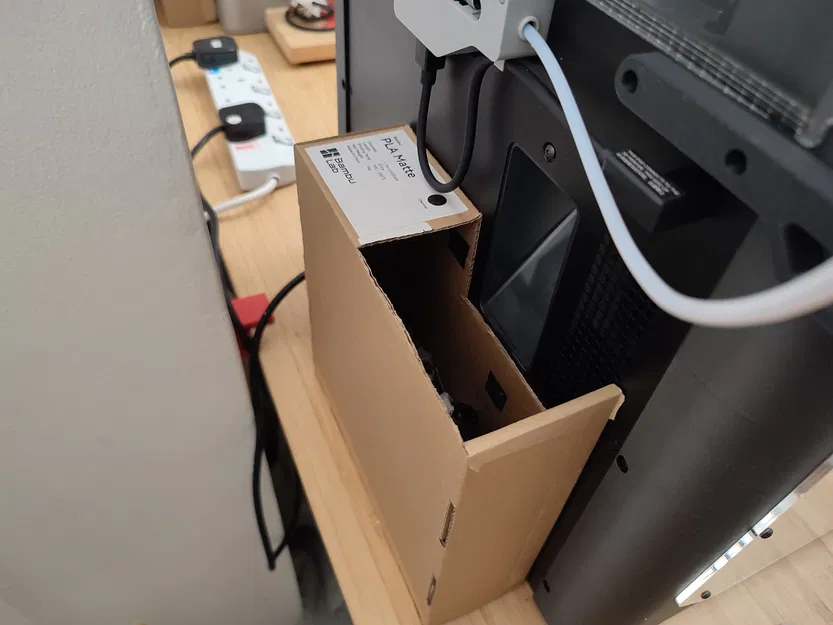

Mặc dù tôi rất vui vì thiết kế của mình sẽ được tải xuống, in và sử dụng, nhưng tôi không thích việc tiêu tốn 150-300 gam nhựa in khi một sửa đổi đơn giản cho hộp đựng cuộn dây bằng bìa carton có thể thực hiện được công việc. Nếu hầu hết các vật dụng bạn in không bị thải ra như uống thuốc nhuận tràng nhanh, bạn có thể thử sửa đổi này.

Nếu bạn thích bản sửa đổi này, có 2 cách bạn có thể giúp:

1. Thích dự án này và tải xuống tệp STL Bambu cube V2 trong phần tải xuống để giữ dự án này ở đầu danh sách tìm kiếm để người khác có thể dễ dàng tìm thấy.
2. Đăng một sản phẩm đã làm được của vật chứa chất thải tái chế để cho người khác thấy rằng điều đó có thể thực hiện được.

Cảm ơn bạn rất nhiều.

BOM (Danh sách vật tư)

• Hộp đựng cuộn dây bằng bìa carton
• Băng keo
• Nam châm x2

Nếu bạn vẫn muốn có một hệ thống quản lý chất thải được in, các tệp hiện đã được hợp nhất vào một dự án 3mf. Để nó có thể là một điểm dừng duy nhất về mặt tải xuống. Tôi đã thực hiện một số cài đặt, nhưng hãy thay đổi chúng theo sở thích của riêng bạn.

Giới thiệu

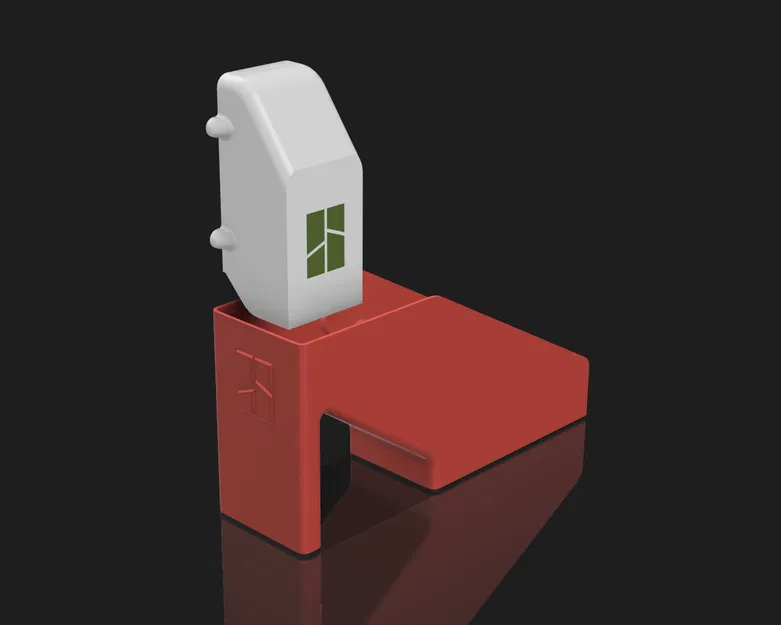

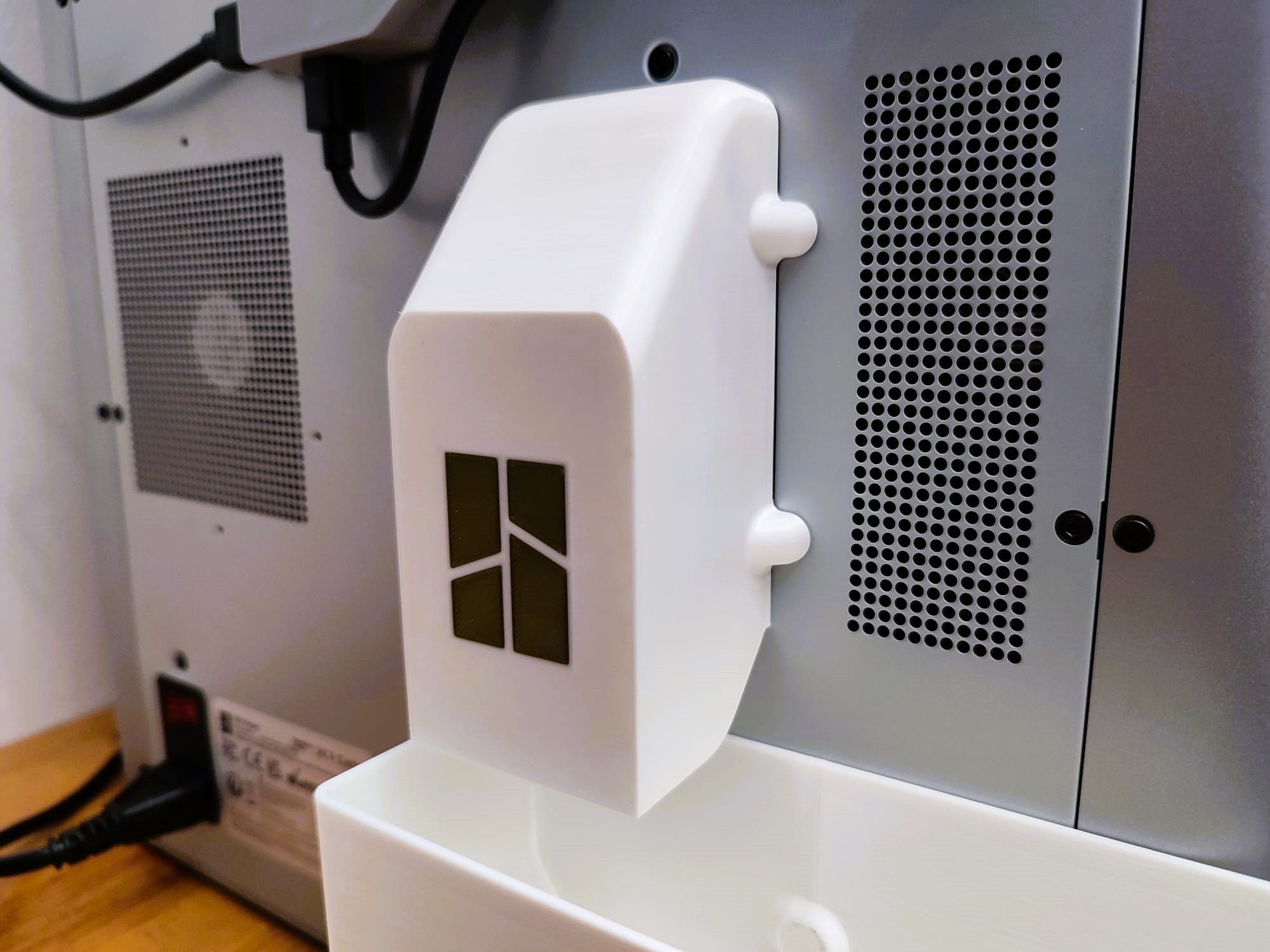

Một nắp ống dẫn cho máy in Bambu Lab để hướng các sợi thải ra một cách có kiểm soát. Nó yêu cầu 2 màu và sợi hỗ trợ W. Tôi đã tải lên tệp 3mf với các cài đặt mà tôi đã cắt lát bằng Bambu Studio. Bạn sẽ cần phân bổ hướng của cuộn dây sợi theo AMS của bạn trong Bambu slicer.

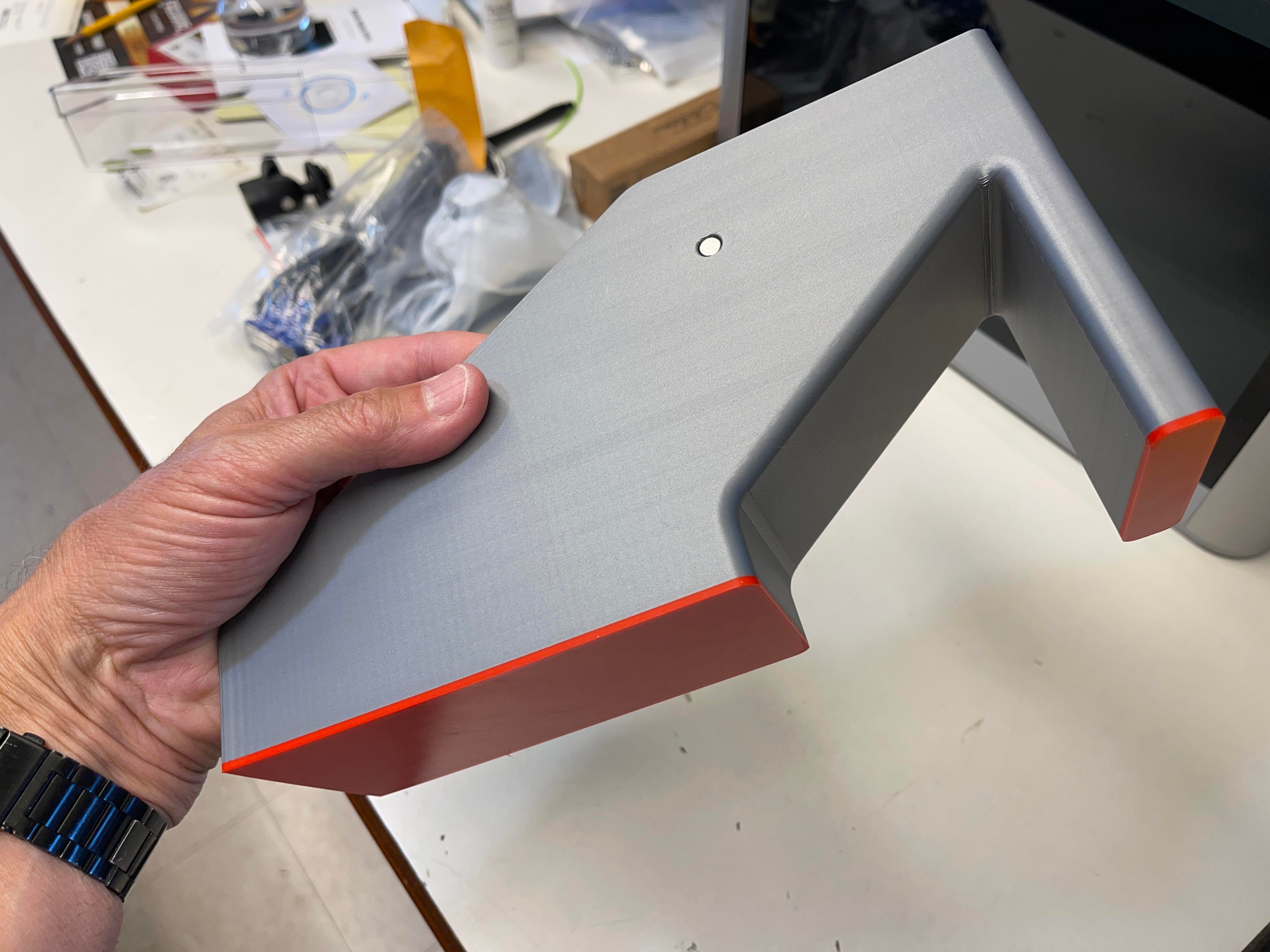

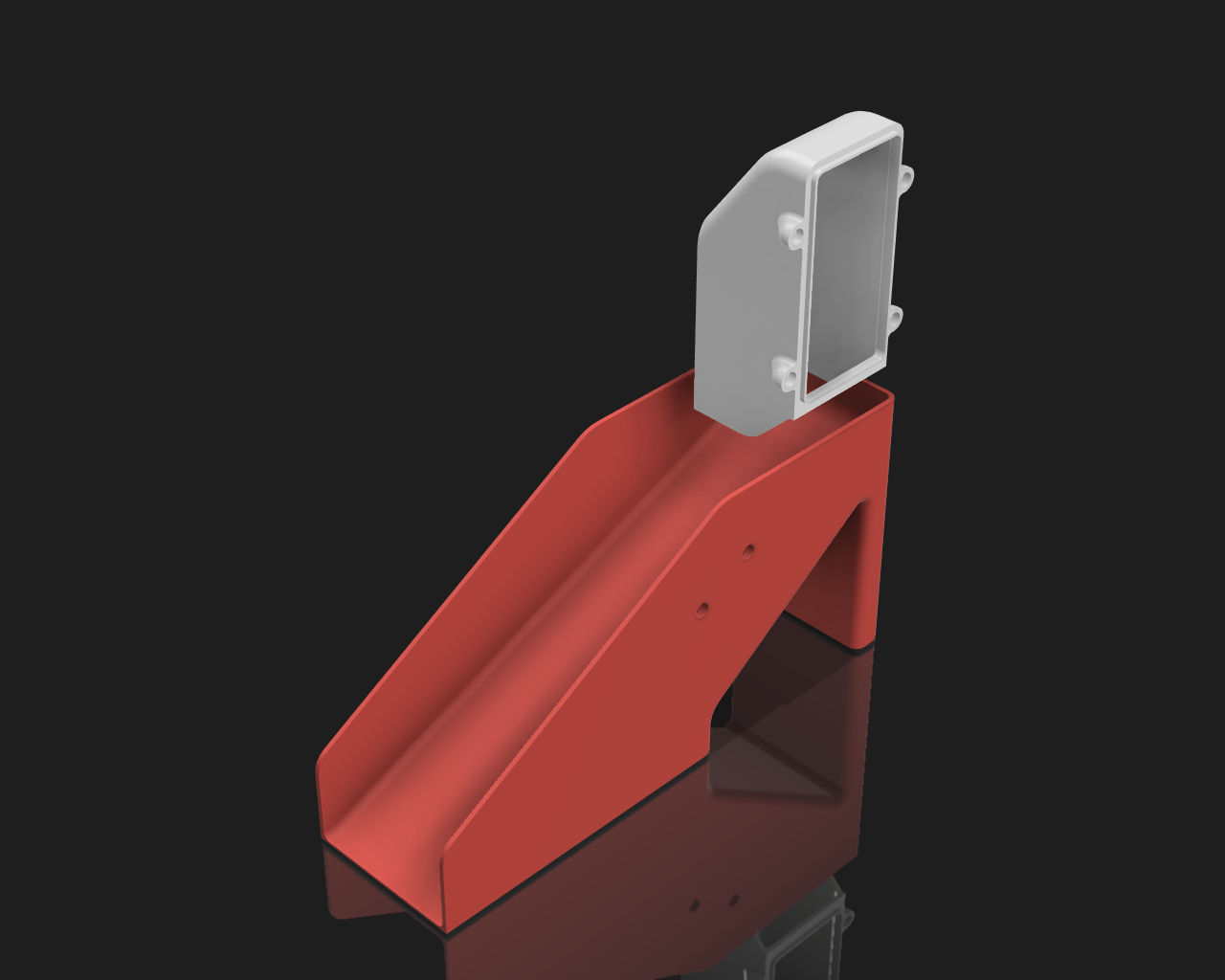

Stiletto là một cái ram dẫn chất thải vào thùng rác dưới sàn. Nó có độ dốc bên trong 23° và kéo dài khoảng 7,6 cm ra khỏi cạnh máy in. Nó có thể in một hoặc hai màu. Tôi đã tải lên tệp 3mf với cài đặt trong Bambu Slicer. Bạn sẽ cần phân bổ hướng của cuộn dây sợi nếu bạn muốn in hai màu.

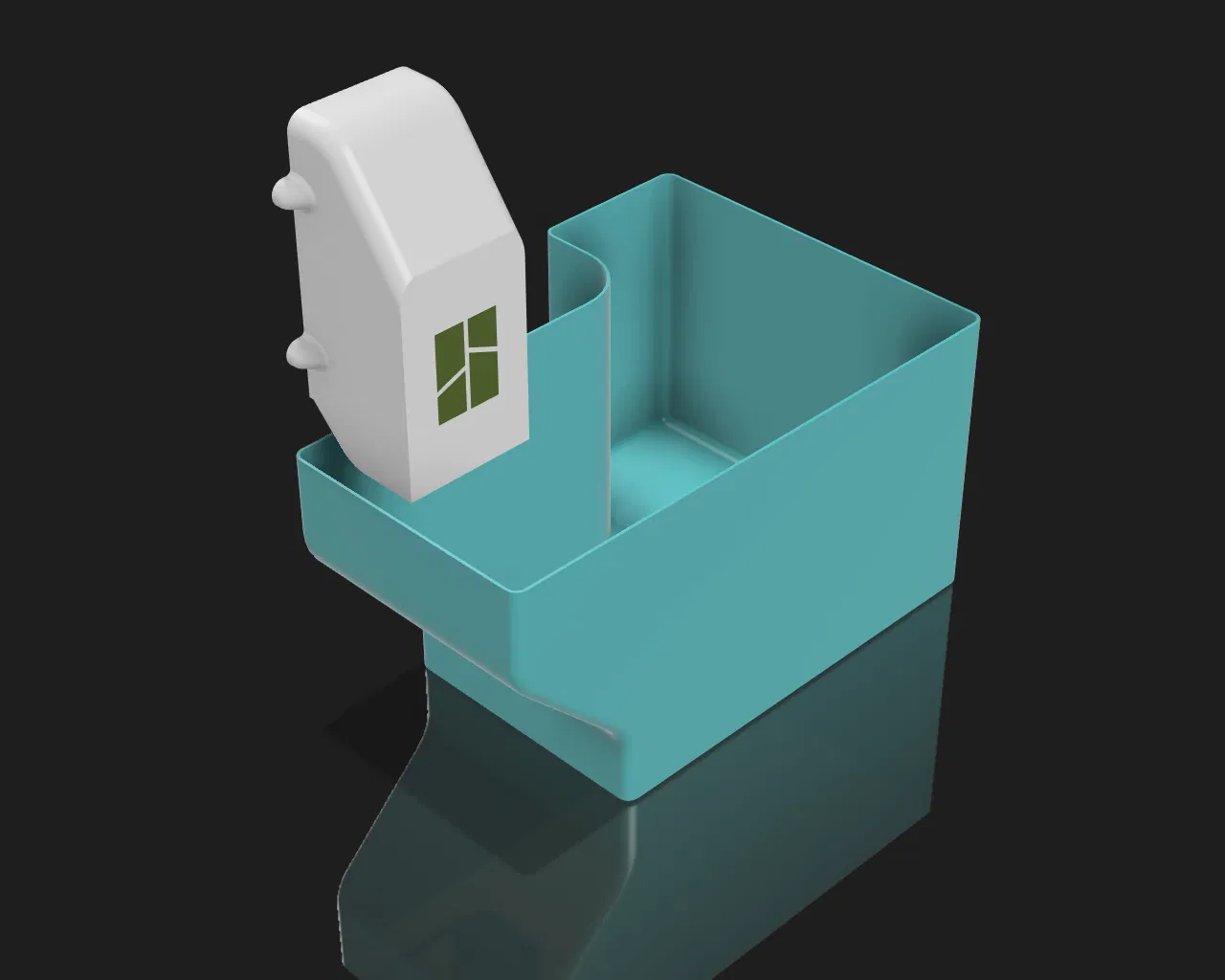

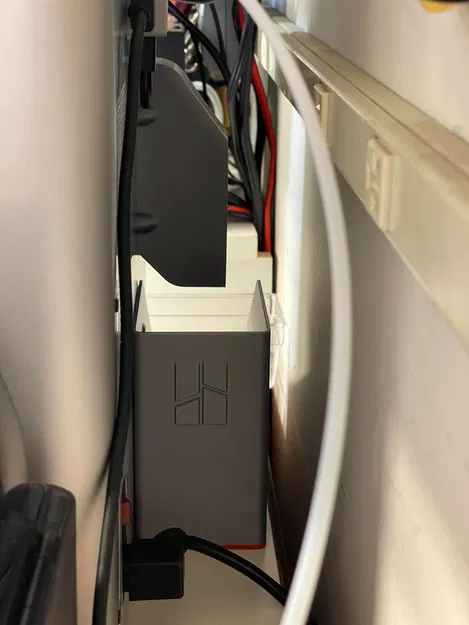

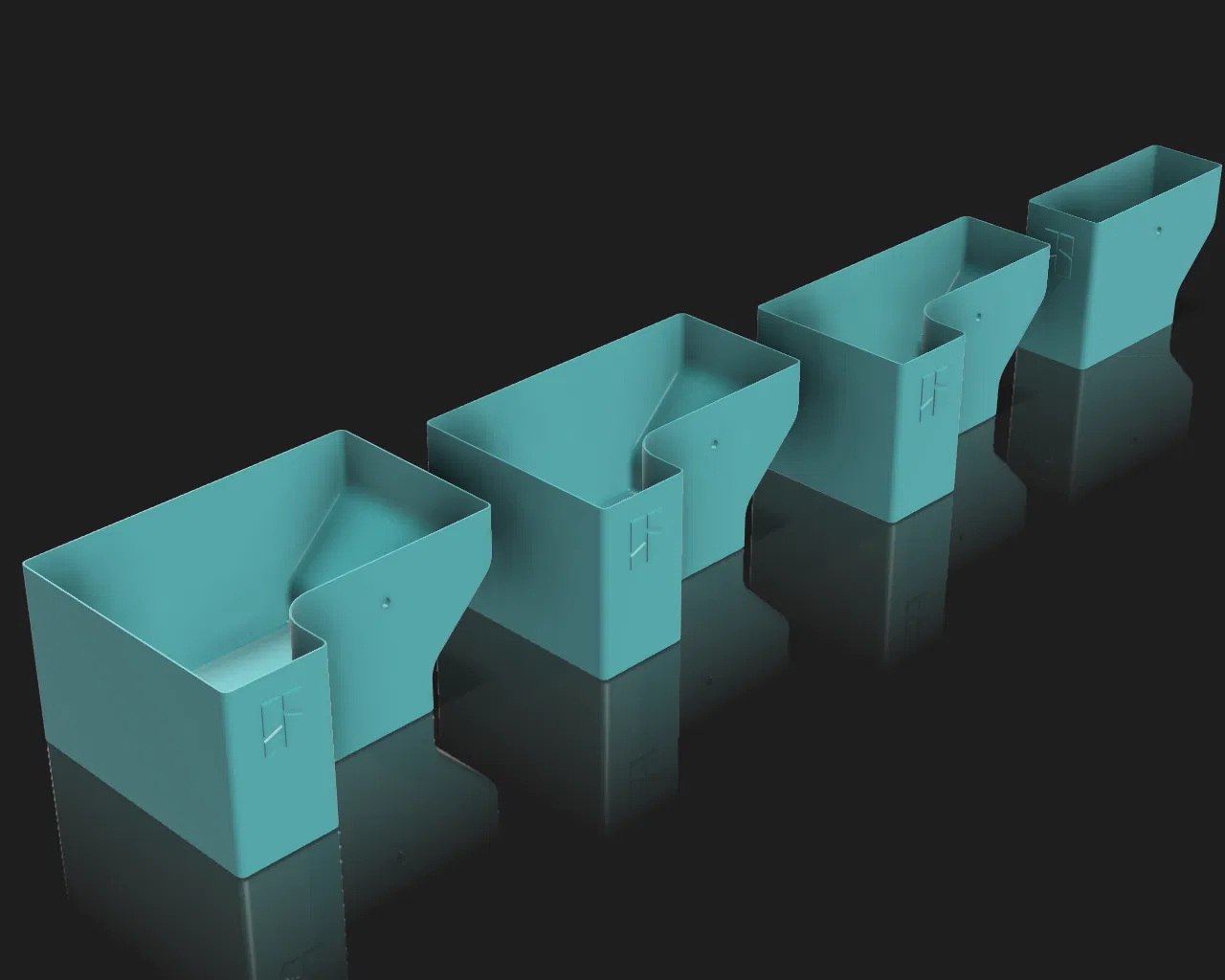

Đối với những người muốn thùng rác thông thường, có 4 kích cỡ thùng rác có sẵn, sự khác biệt nằm ở độ sâu 140mm (L), 110mm (M), 80mm (S) và (64mm) (XS). Các thùng rác nhỏ hơn dành cho những người chỉ sử dụng sợi hỗ trợ, nơi có ít thay đổi sợi.

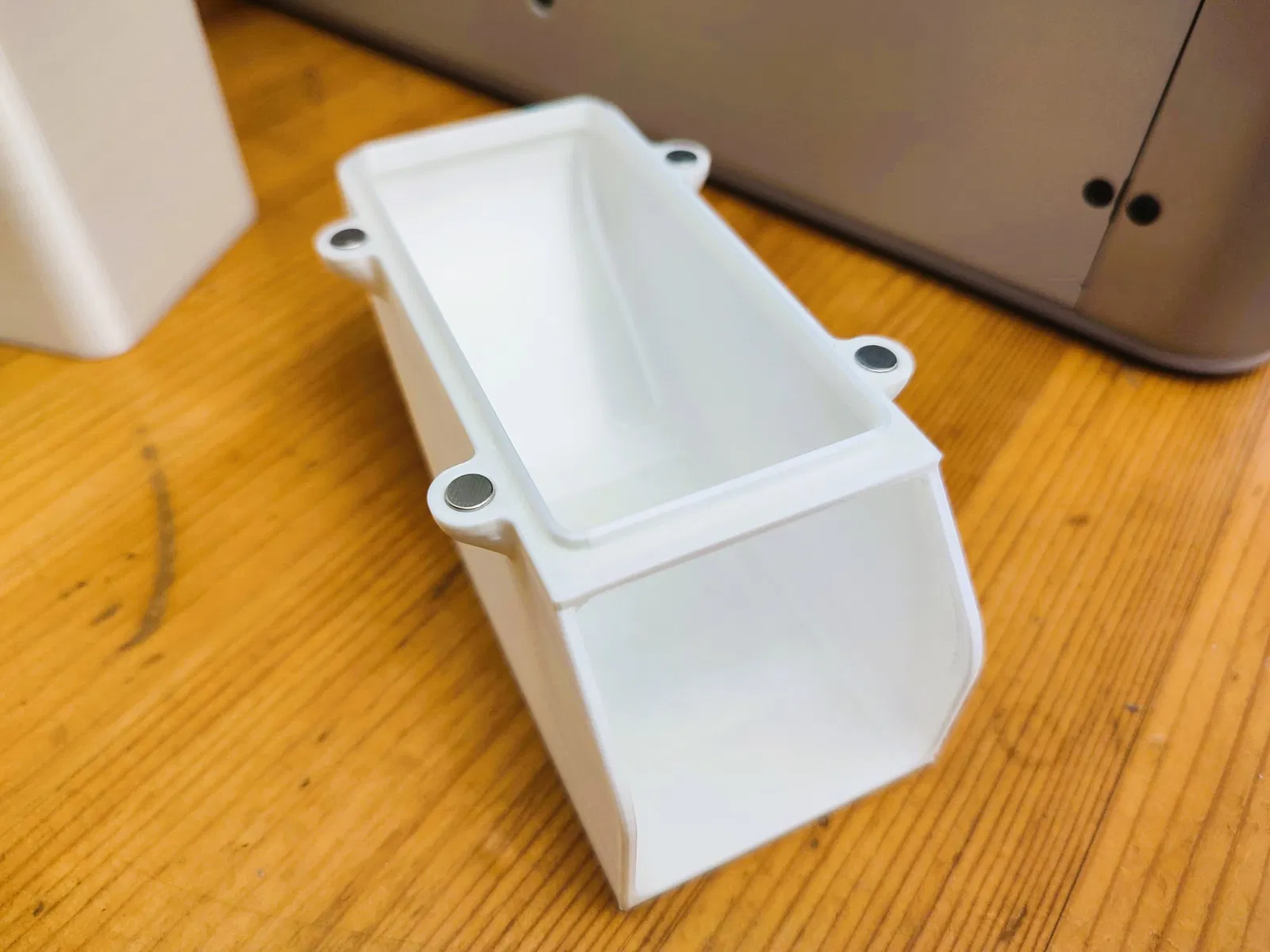

Nắp ống dẫn yêu cầu 4 chiếc nam châm tròn 6x3mm. Thùng rác và Stiletto cần 1 hoặc 2 chiếc nam châm 6x3mm (tùy chọn).

Các lỗ nam châm có dung sai rộng hơn và cần sử dụng keo CA. Tôi sẽ không khuyến khích ép chúng vào thùng rác vì nó có thể gây tách lớp.

Phần nhô ra của thùng rác là 45°, hãy định hướng phần nhô ra hướng về phía quạt phụ.

Thùng rác XS sẽ mất 1 giờ 50 phút để in ở độ cao lớp tiêu chuẩn 0,2mm. Thùng rác L sẽ mất 3 giờ 50 phút.

Vui lòng không in nắp ống dẫn và stiletto ở chế độ ludicrous.

Kết luận

Cho đến nay, các thiết kế của tôi được tải xuống và sử dụng miễn phí. Không có Patreon hay OnlyFan (hahaha). Nếu bạn thích chúng và muốn đóng góp cho cơn nghiện cà phê của tôi & giúp tài trợ cho các vật liệu in mà tôi cần để tạo mẫu, một khoản quyên góp 5-10 đô la cho Ko-fi hoặc paypal.me sẽ rất được đánh giá cao.

Lưu ý

Các thiết kế này được thực hiện miễn phí vì lợi ích của cộng đồng. Chúng có thể hoạt động với một số người và không hoạt động với người khác. Do đó, hãy in theo quyết định của riêng bạn.

Cách tôi thiết kế độ sâu cho Nắp ống dẫn

Khi đầu in làm sạch tại miệng ống dẫn, nó sẽ ép vào một đòn bẩy đóng miệng ống. Chiều cao từ miệng đóng đến vệt lau vòi phun khoảng 40-45mm.

Về mặt lý thuyết, phần làm sạch sẽ không dài hơn 45-50cm. Khi đầu in nhả đòn bẩy, sợi thải sẽ di chuyển xuống một độ dốc 50°. Độ sâu bên trong nắp được đặt ở mức 48mm. Dựa trên cách tiếp cận trượt, để một sợi thải bị kẹt, nó phải dài hơn 75mm, và đó là một sợi thải dài như vậy.

Điều đó có nghĩa là sẽ không bị tắc nghẽn? Câu trả lời là “Tôi không biết, đó là in 3D, bất cứ điều gì cũng có thể xảy ra. Cho đến nay, tôi không gặp vấn đề gì về tắc nghẽn.”
