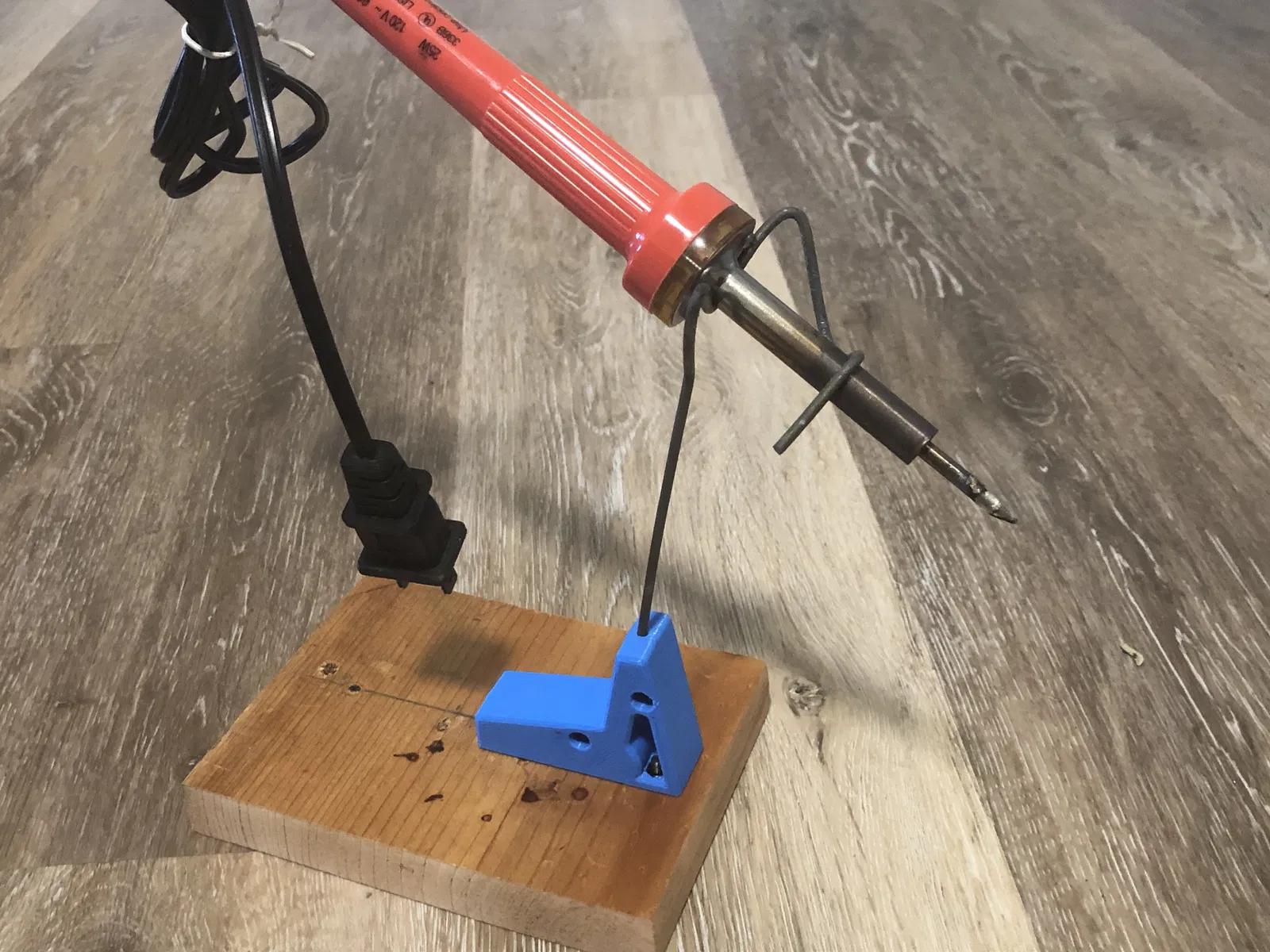

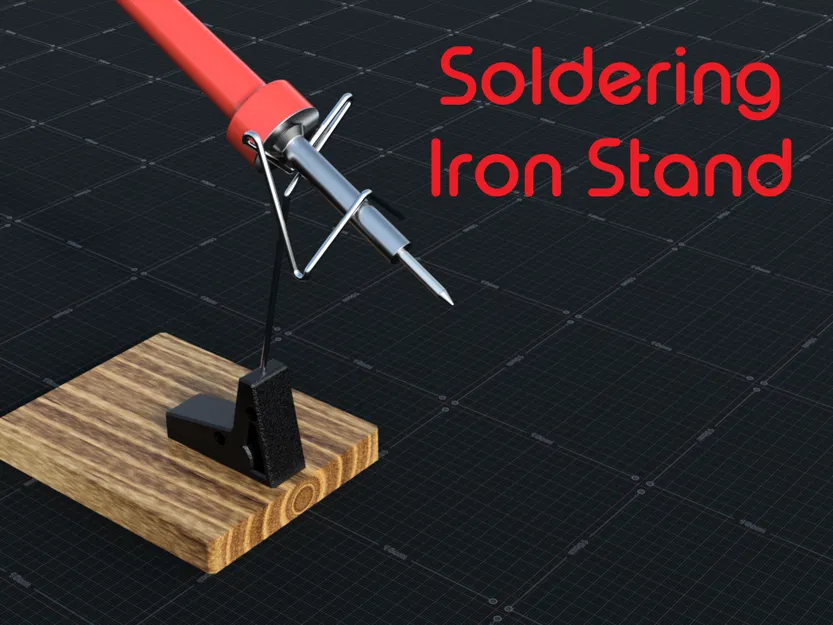

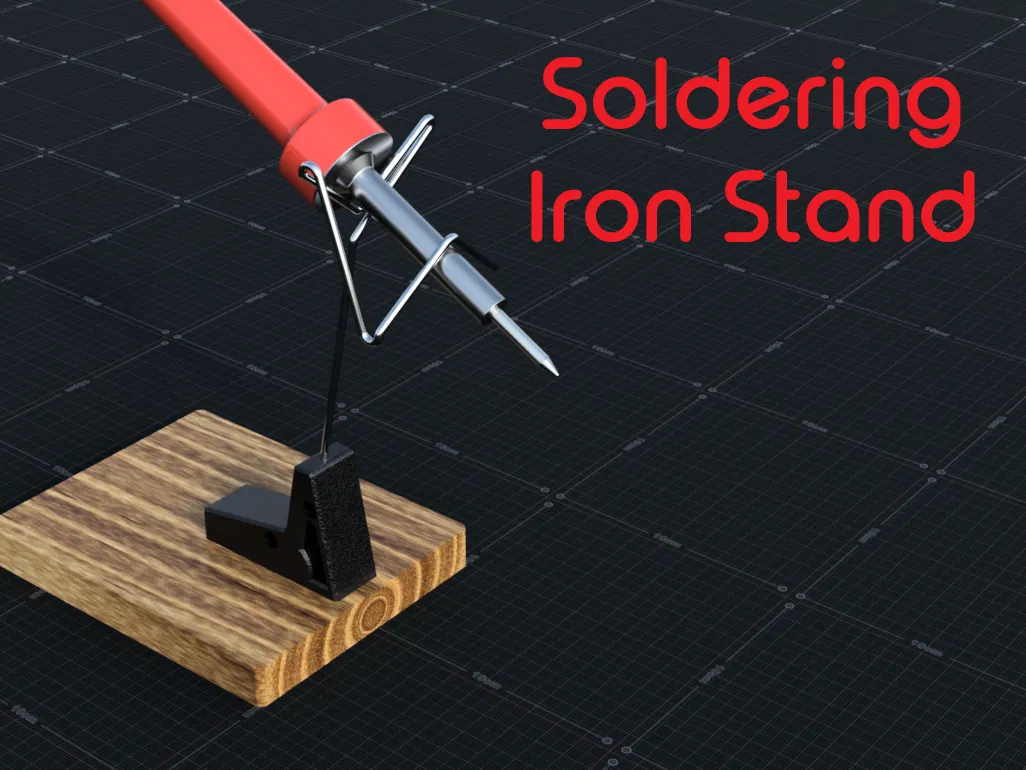

Giá đỡ Mỏ hàn

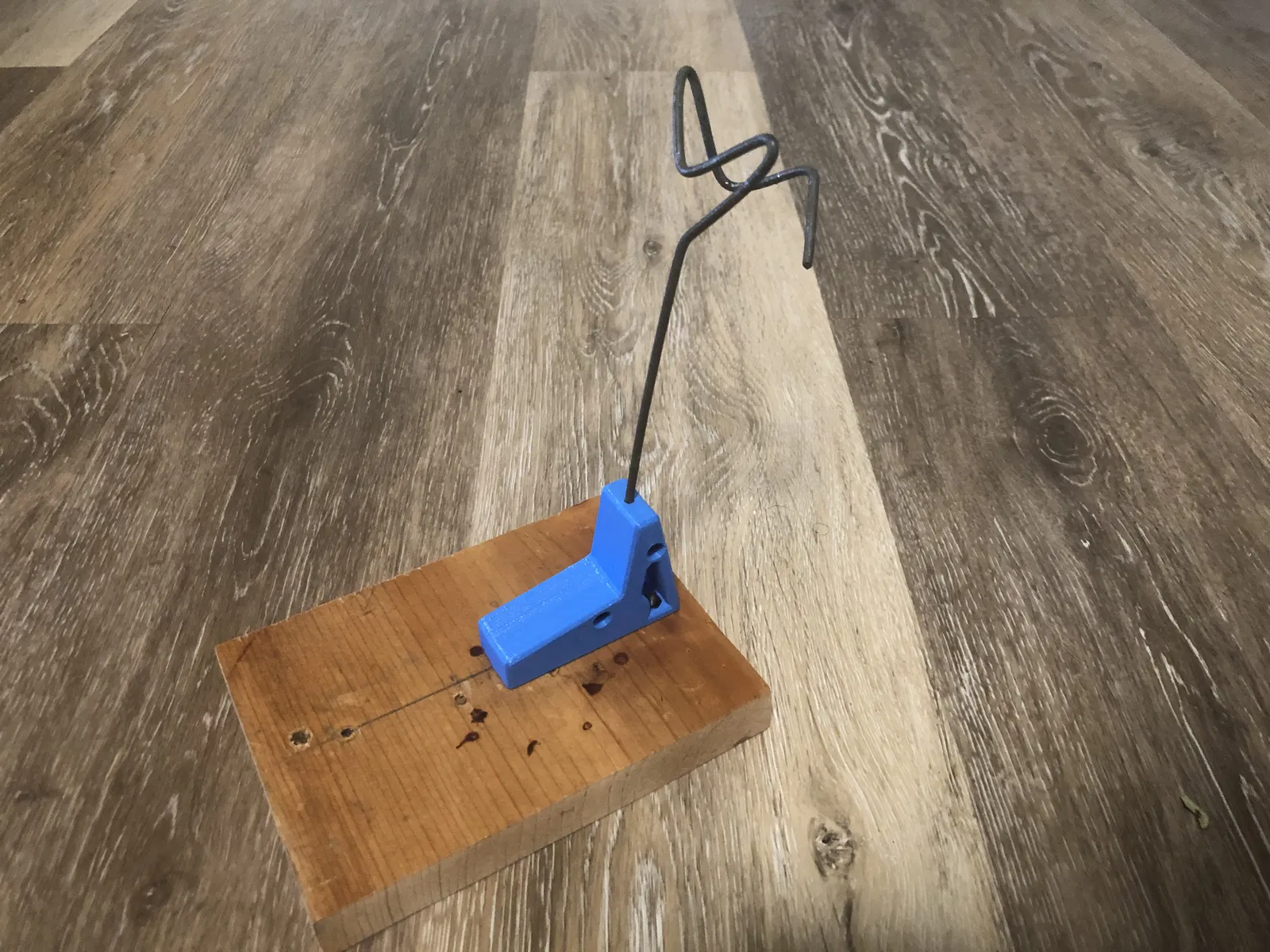

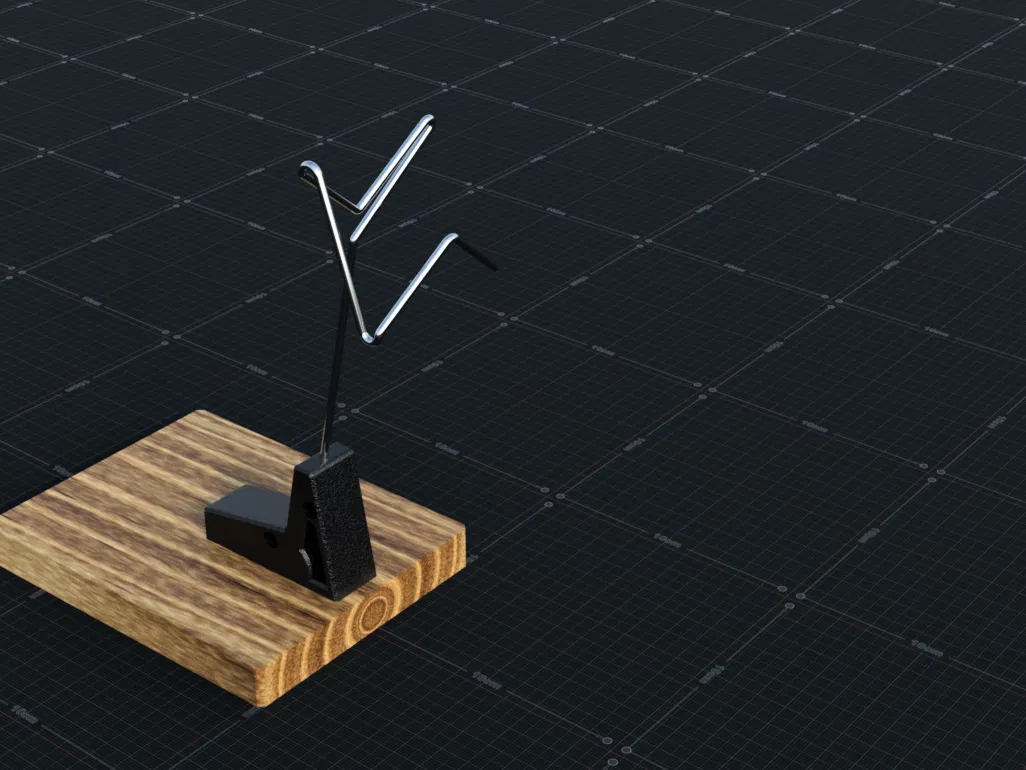

Cái giá đỡ giữ một đoạn dây khoảng 2.5mm cho chân đế mỏ hàn.

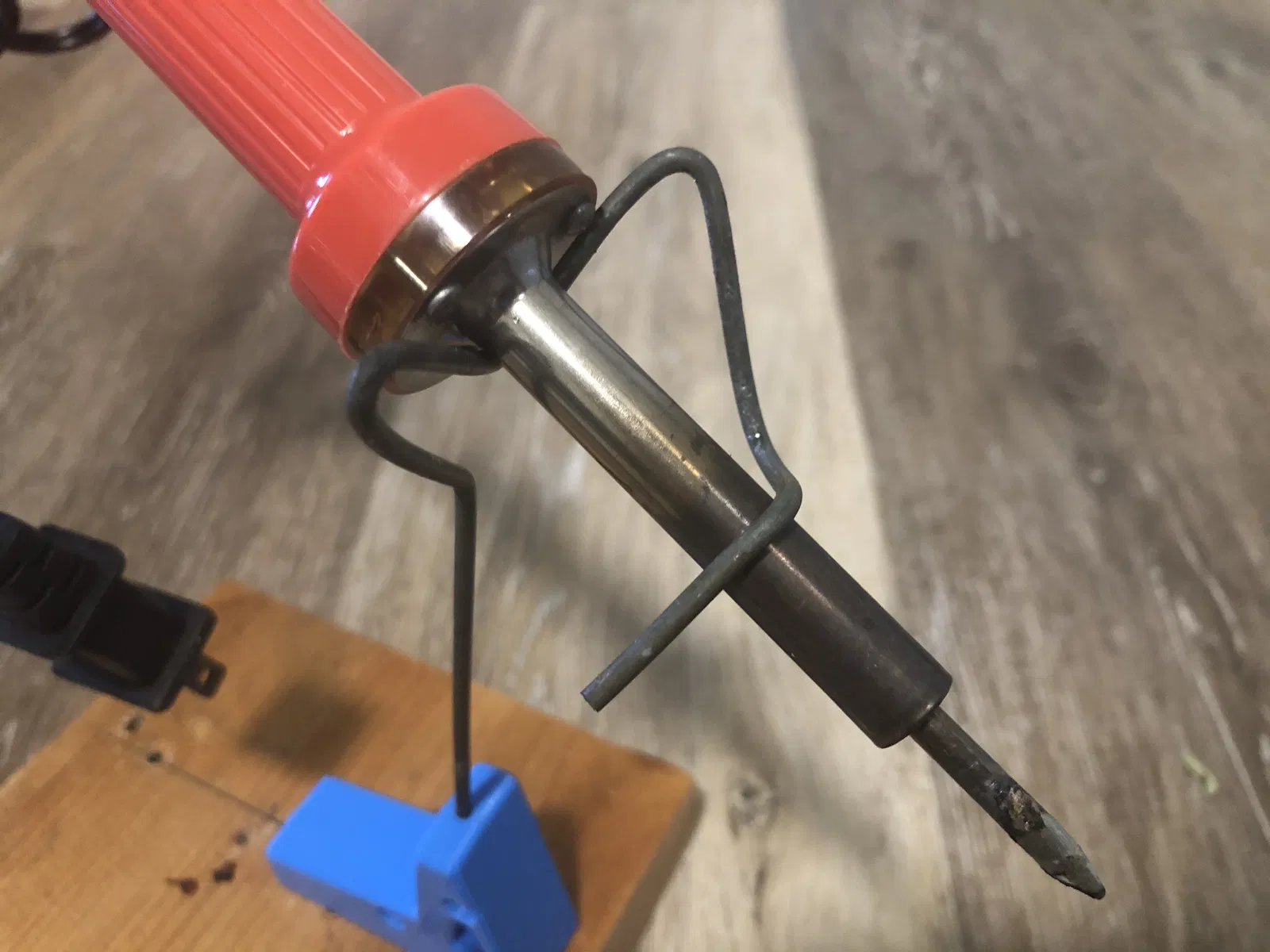

Đoạn dây được bẻ ở phần chân với góc khoảng 100 độ để nó hơi nghiêng ra xa bạn, giúp mỏ hàn chúc xuống nhiều hơn. Phần bẻ cong nên dài ít nhất 10mm, nhưng không quá 30mm. Nó giúp giữ dây không bị xoay và không bị tuột ra khỏi giá đỡ.

Các bộ phận:

2x bu lông m3 x 12mm

2-4x bu lông m3 đủ dài để đi qua đế của bạn cộng thêm khoảng 5mm

4-6x đai ốc m3

khoảng 400mm dây ~2.5-3mm (ưu tiên thép hoặc kim loại dẫn nhiệt thấp khác)

một đế để gắn giá đỡ lên

Hướng dẫn:

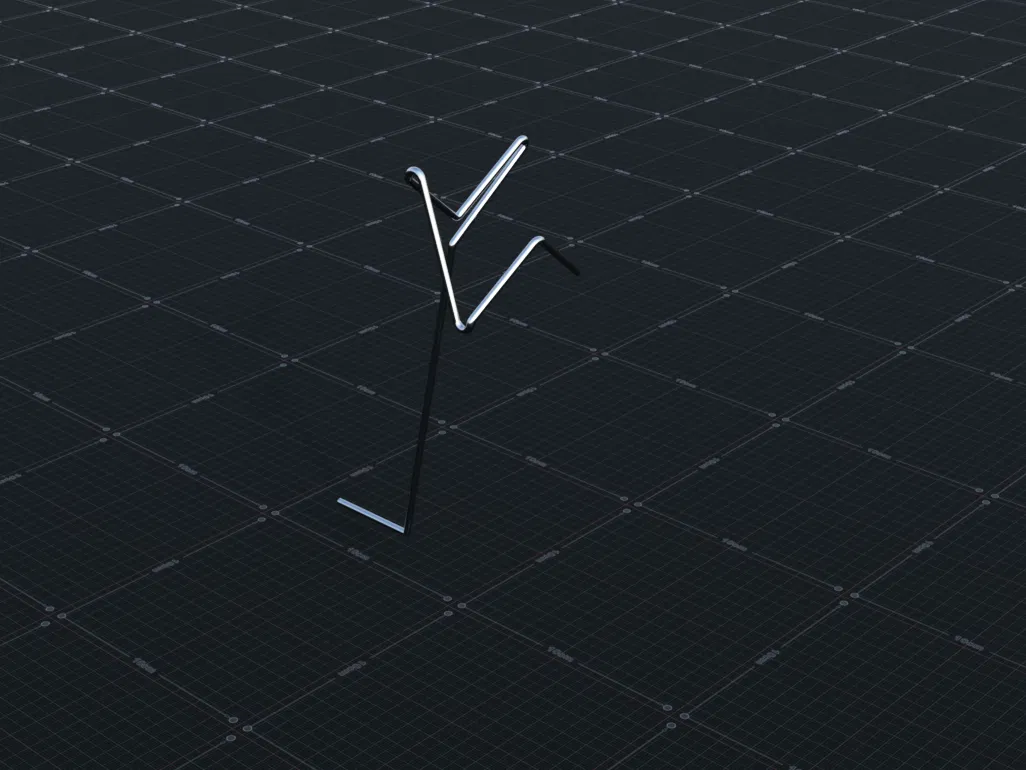

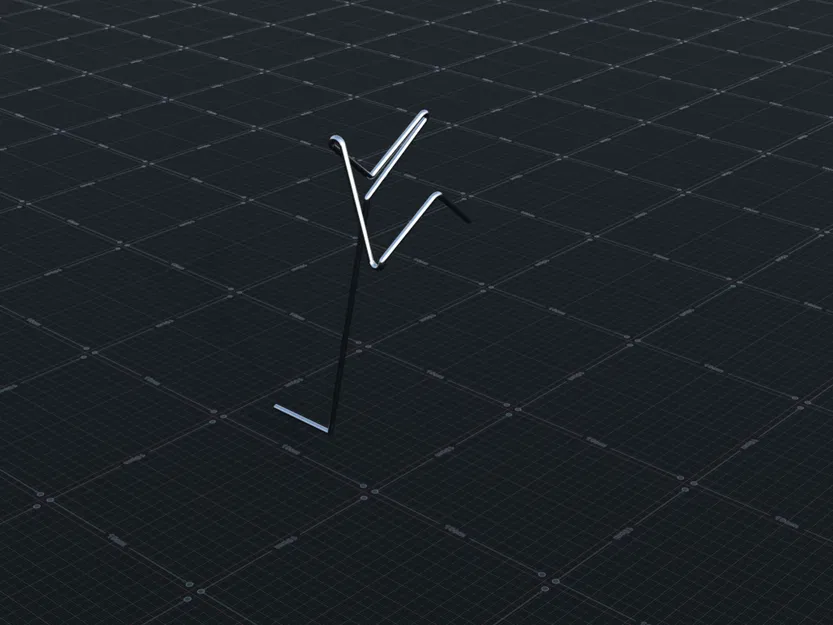

1. Uốn dây thành hình giá đỡ. Tôi đã làm cái của mình trông giống như thế này. Tôi không làm theo hướng dẫn uốn của họ, mà chỉ làm hình dạng tương tự và sử dụng kích thước phù hợp với mỏ hàn. Bạn chắc chắn sẽ muốn dùng ít nhất một cặp kìm để làm việc này.
2. In ra một nửa bên trái, một nửa bên phải, cùng với một cái khuôn.
3. Cắt bỏ phần cầu nối (sacrificial bridging) ở các lỗ cho bu lông trên mỗi mảnh.
4. Sử dụng khuôn để khoan lỗ trên đế. Bạn có thể dùng 2-4 bu lông để gắn, nhưng với tôi thì 2 cái ở các góc đối diện là đủ.
5. Đặt đai ốc vào khe ở cuối giá đỡ đầu tiên và lắp nó vào.
6. Đặt đoạn dây đã uốn vào rãnh bên trong và đặt các đai ốc vào các lỗ lục giác ở một bên, sau đó bắt vít hai nửa lại với nhau.
7. Bắt vít nửa còn lại vào đế.
