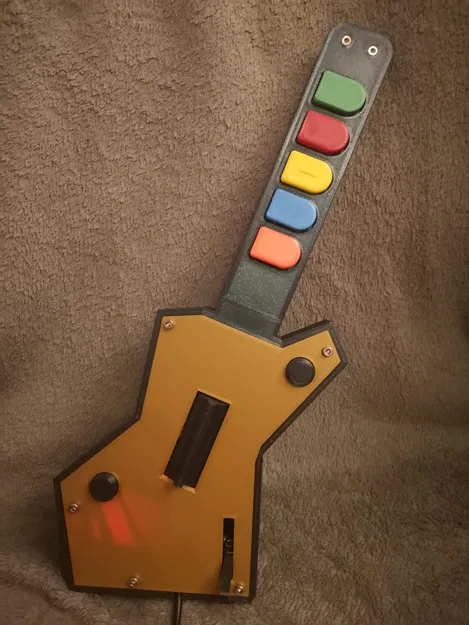

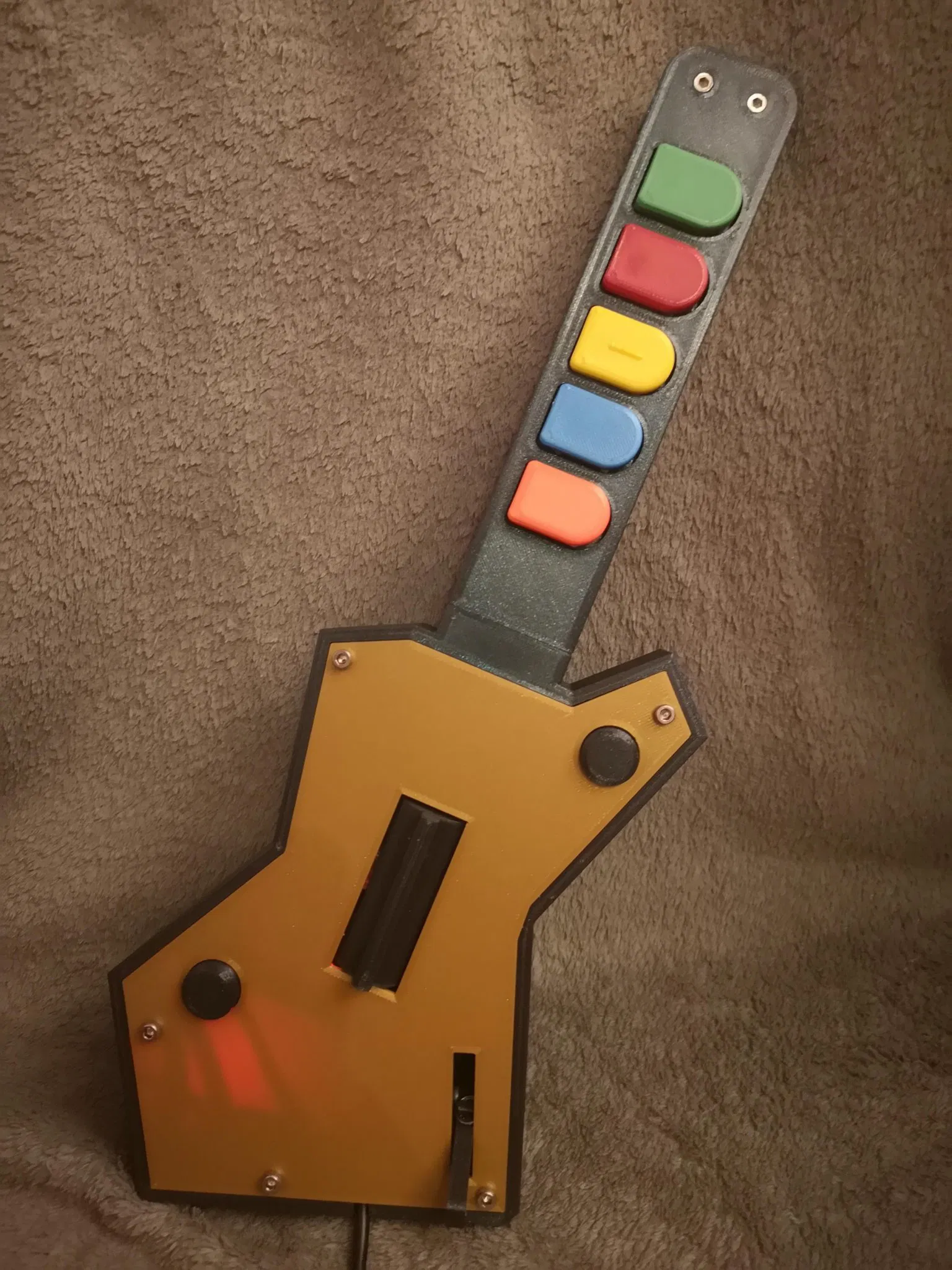

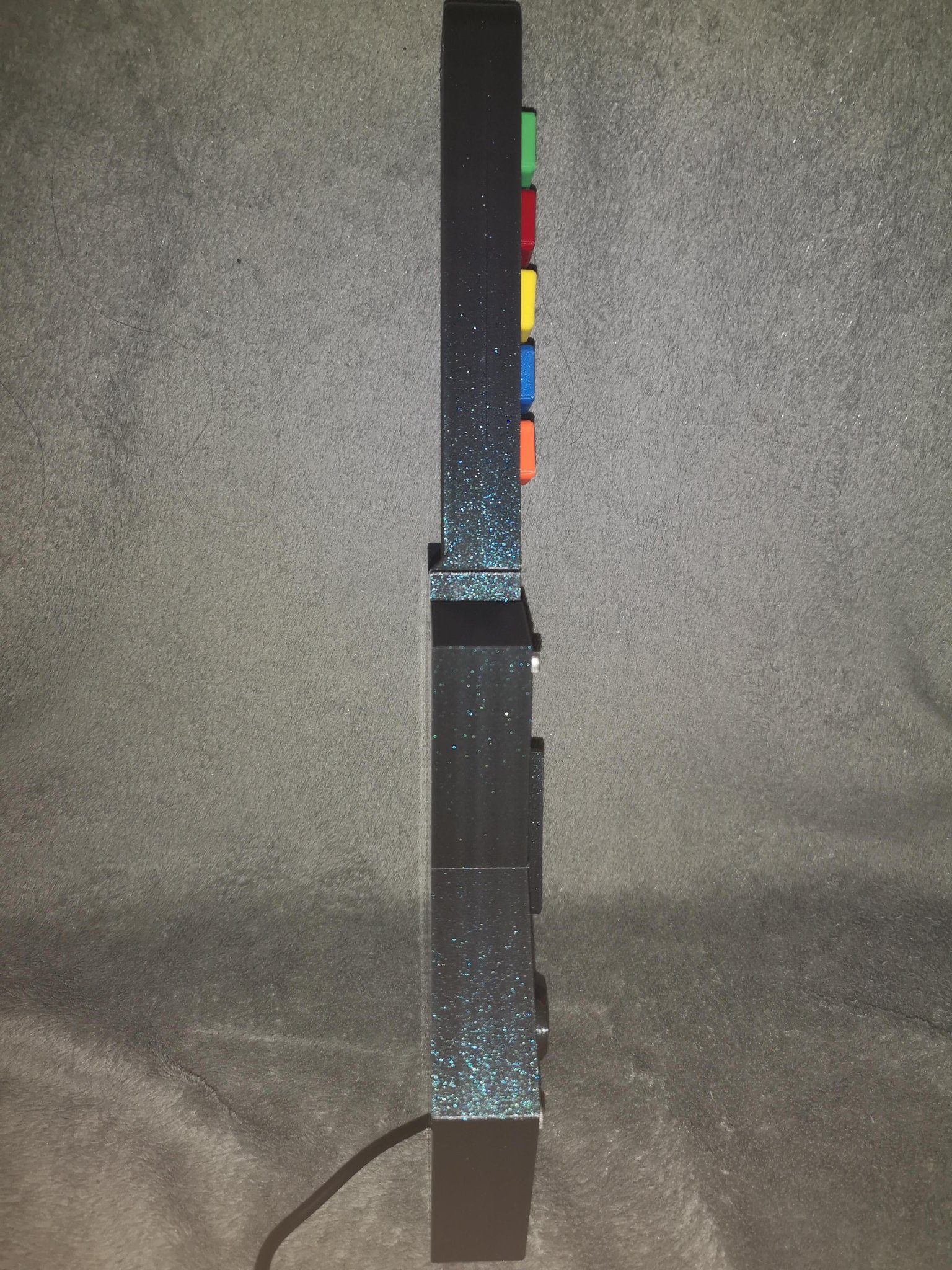

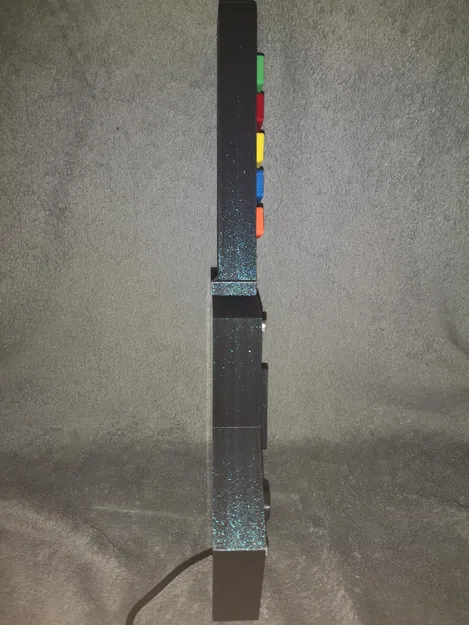

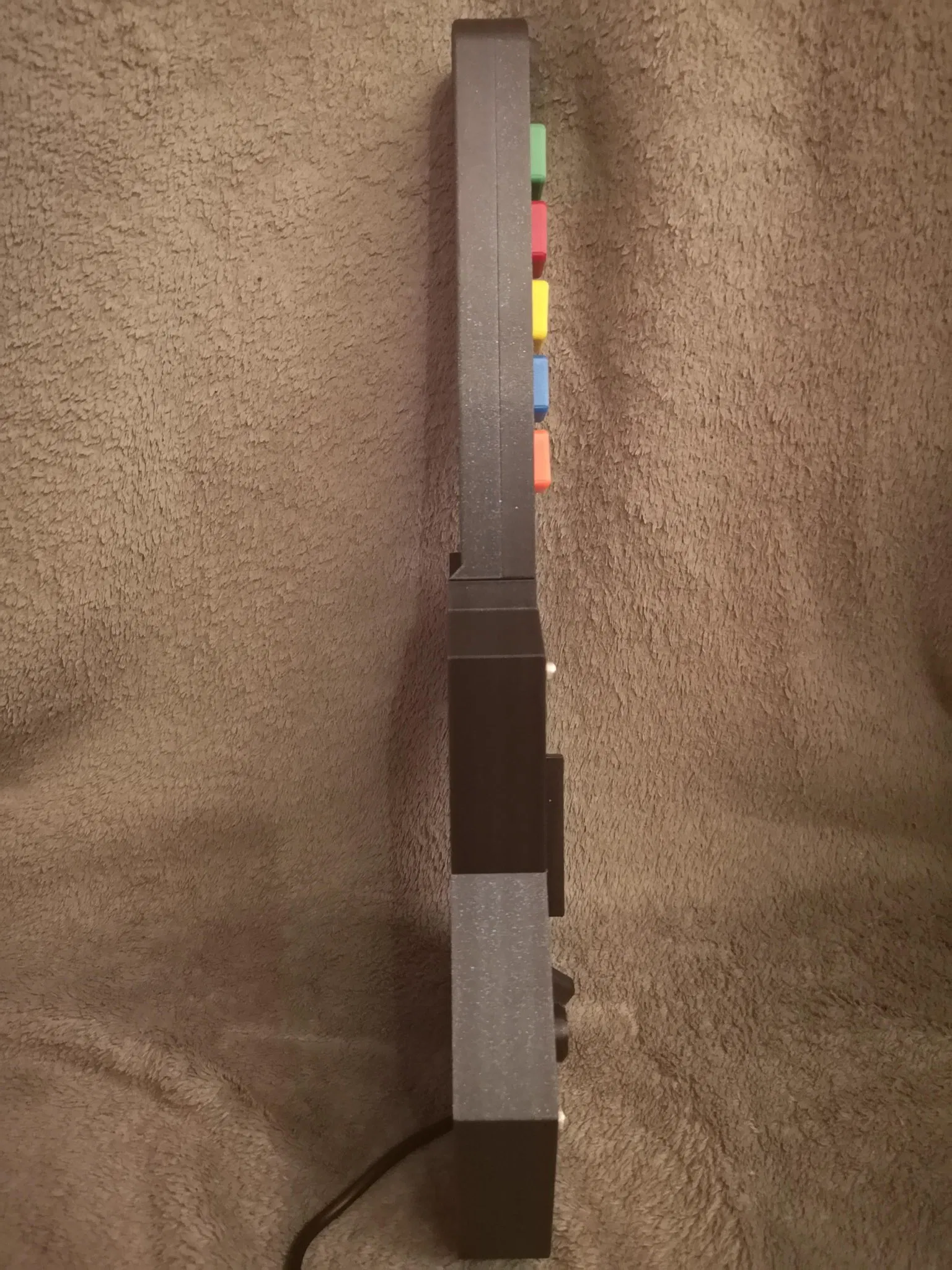

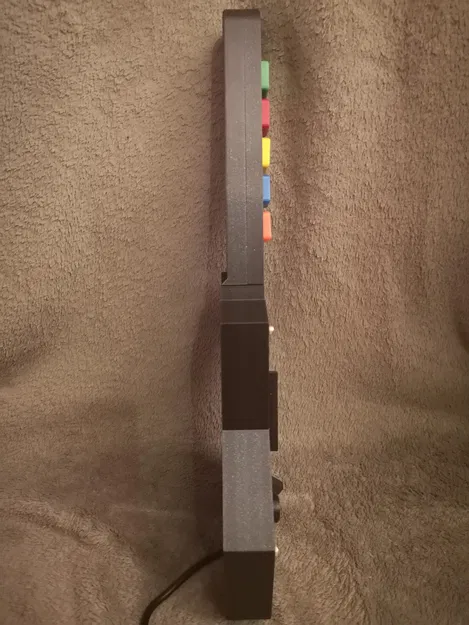

Bộ điều khiển Mini Guitar Hero cho trò chơi âm nhạc

Đã chỉnh sửa mọi phần của mô hình từ /u/isrussell để làm cho nó tiện lợi hơn. Cảm ơn vì các mô hình/khái niệm gốc!

Thân và bảng phím giờ đây sử dụng vít M3 cho mọi thứ.

Tôi đã tái tạo tất cả các nút từ đầu, giờ bạn có thể trượt qua chúng. Ngoài ra, chúng không cần bất kỳ keo nào trên các công tắc nữa, chúng khít rất chặt trên các công tắc bây giờ.

Bạn cũng có thể in chúng ngược lại, với việc này trượt qua chúng sẽ hoạt động tốt hơn.

Cần gảy và cần whammy giờ đây sử dụng lò xo để đặt lại vị trí của chúng. Chỉ mất 5 nguyên mẫu để hoàn thiện.

Thân chỉ cần hỗ trợ trên tấm xây dựng (cho các lỗ đai ốc hex ở dưới), không cần hỗ trợ bên trong. Những thứ khác không cần hỗ trợ trong quá trình in, mọi thứ đều có thể được cầu nối.

Tôi đã mất khoảng 100 giờ làm việc (không tính thời gian in) để đạt đến điểm này. Tôi rất hài lòng với kết quả cho đến nay.

Danh sách phần:

• 1x Arduino Pro Micro (5V)
• 1x USB Micro 2m hoặc 3m
• 9x Công tắc MX Cherry (Tôi đã sử dụng màu đỏ cho cần gảy + phím và màu đen cho bắt đầu và chọn)
• 1x 10k OHM Potentiometer
• 2x lò xo 7.14mm x 19.05mm (cho cần gảy)
• 1x lò xo 8.73mm x 36.5mm (cho cần whammy)
• 11x đai ốc M3
• 2x M3x16 (bảng phím trên)
• 4x M3x20 (bảng phím với thân, cần whammy)
• 5x M3x25 (tấm trên)
• nhiều dây buộc (cho một số quản lý cáp)

In các phần:

• 1x Body
• 1x Body_Top
• 2x Body_Button
• 1x Fret_Top
• 1x Fret_Bottom
• 5x Fret_Button (or 4x Fret_Button + 1x Fret_Button_Nipple)
• 1x Strummer
• 1x Strummer_Dip
• 1x WhammyBar

Lắp ráp: Tất cả các nút đều sử dụng đất và một chân số từ Arduino Nano Pro. Đối với thân máy, tôi đã hàn các dây trước, trước khi lắp đặt các công tắc (sau đó không thể thực hiện cho nút bắt đầu/chọn). Đối với thanh gẩy, tôi đã hàn một dây đất duy nhất cho tất cả các nút, vì vậy đầu tiên tôi lắp đặt các nút và hàn các dây sau. Tôi đã hàn các dây vào các chân số ngẫu nhiên trên Arduino Pro Micro. Bạn không cần phải nhớ nút nào vào chân số nào, chúng ta có thể cấu hình sau với Guitar Configurator, phần mềm tự phát hiện đầu vào.

Nếu bạn muốn sử dụng cảm biến con quay hồi chuyển kỹ thuật số (ví dụ: MPU6050) thì đừng sử dụng các chân số 2 và 3 cho các nút, đây là các chân SDA, SCL mà cảm biến con quay hồi chuyển sử dụng.

Chèn các đai ốc vào thanh gẩy và sau đó chèn dip xa nhất có thể. Bạn phải lắp đặt các công tắc cherry và lò xo (2x 7.14mm x 19.05mm) trước khi vặn thanh gẩy với 2x vít M3x20.

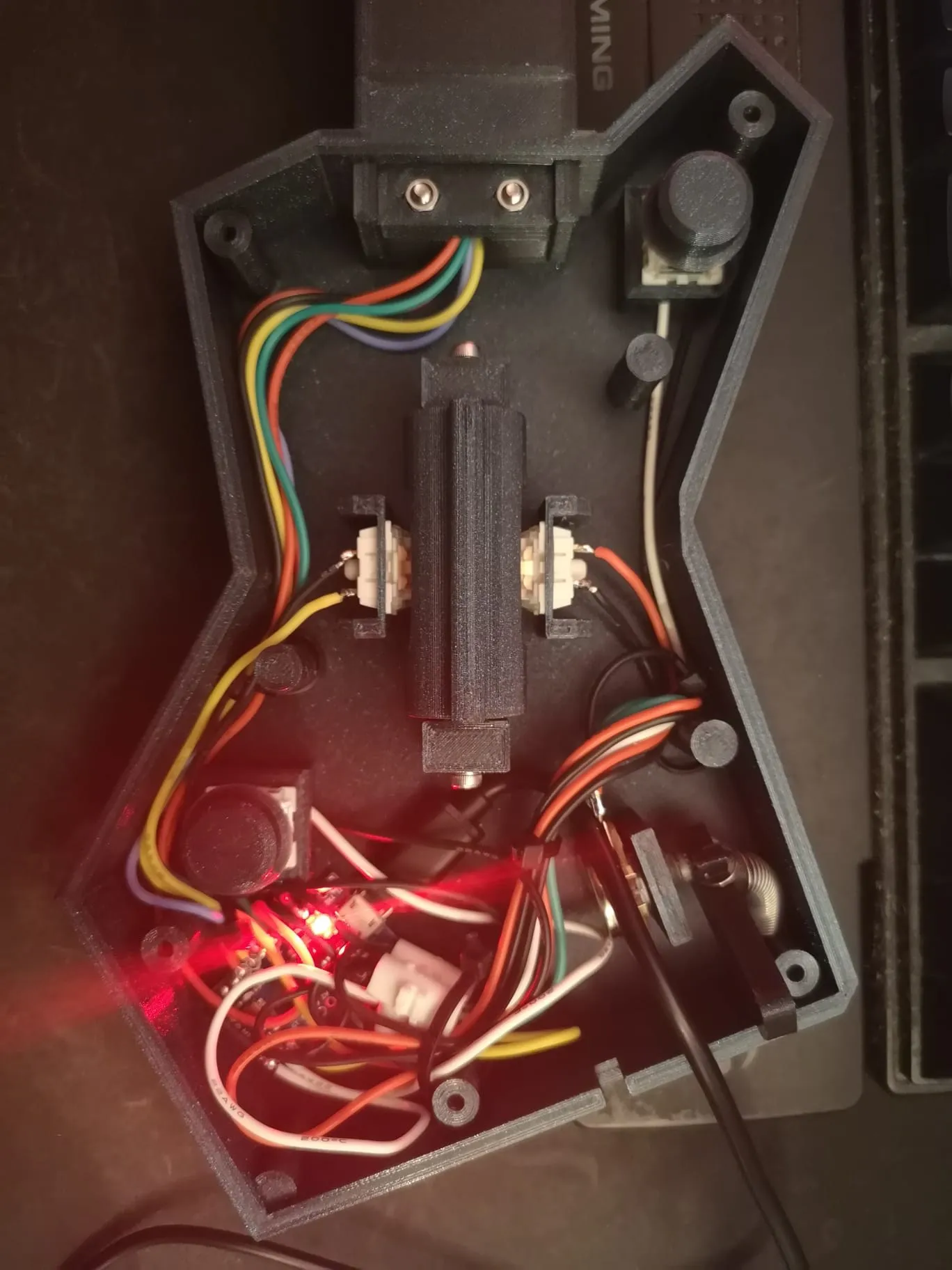

Lò xo (1x 8.73mm x 36.5mm) cho thanh whammy được gắn vào cột vít gần Potentiometer (xem ảnh cuối cùng). Potentiometer cần được hàn vào VCC, GND và một chân analog ngẫu nhiên.

Sử dụng vít M3x16 cho phần trên của thanh gẩy, sử dụng M3x20 để gắn thanh gẩy vào thân máy.

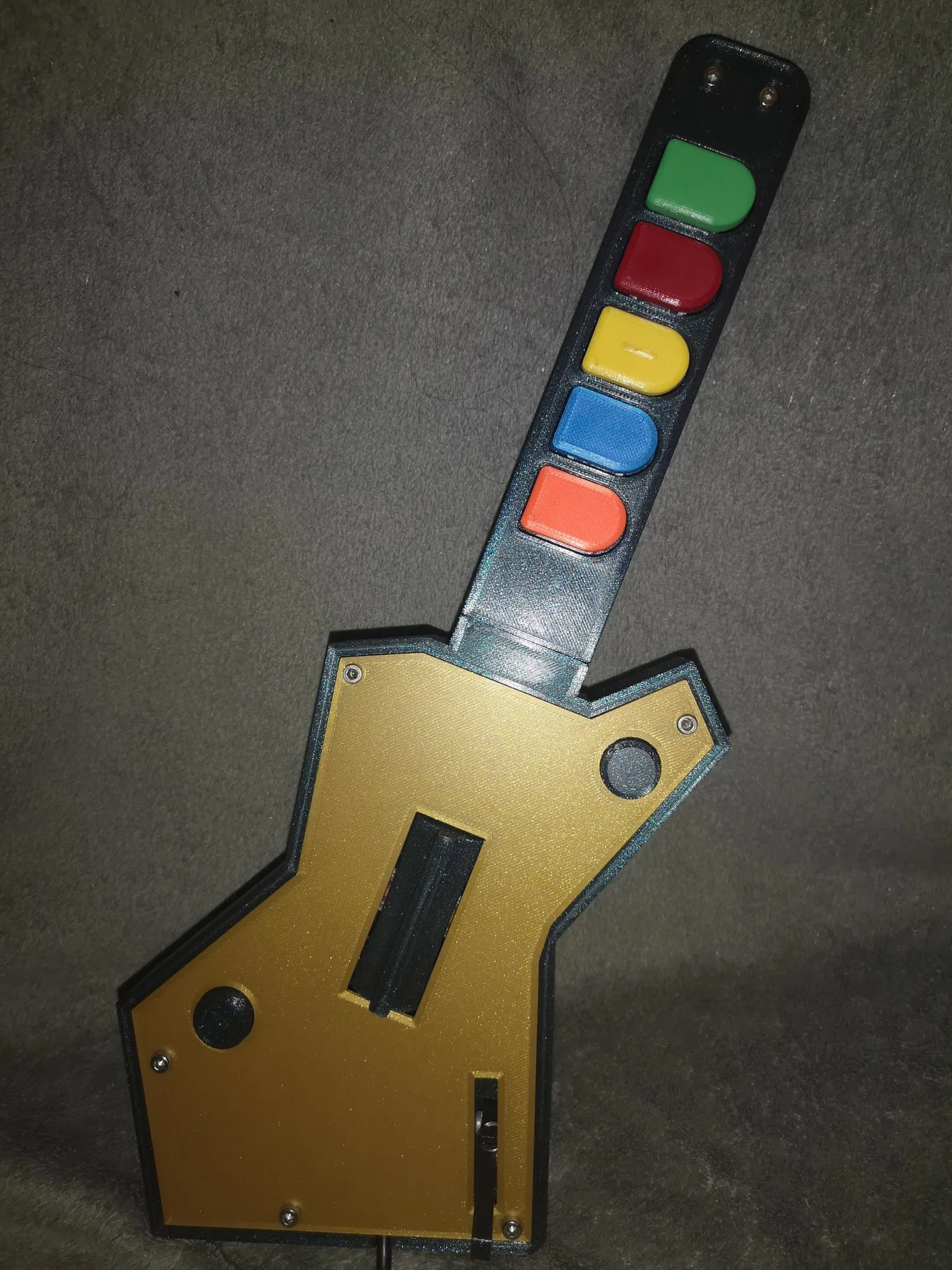

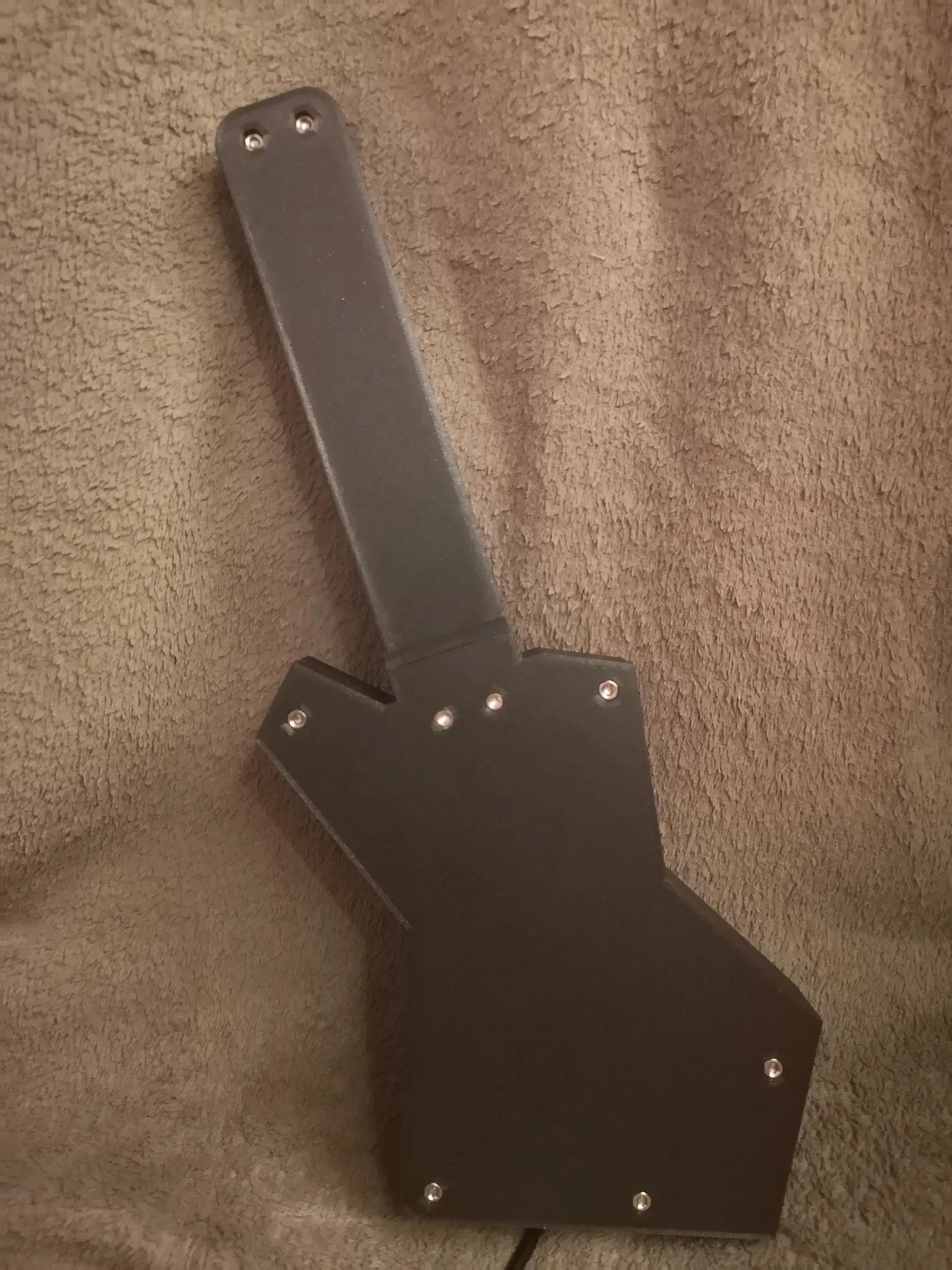

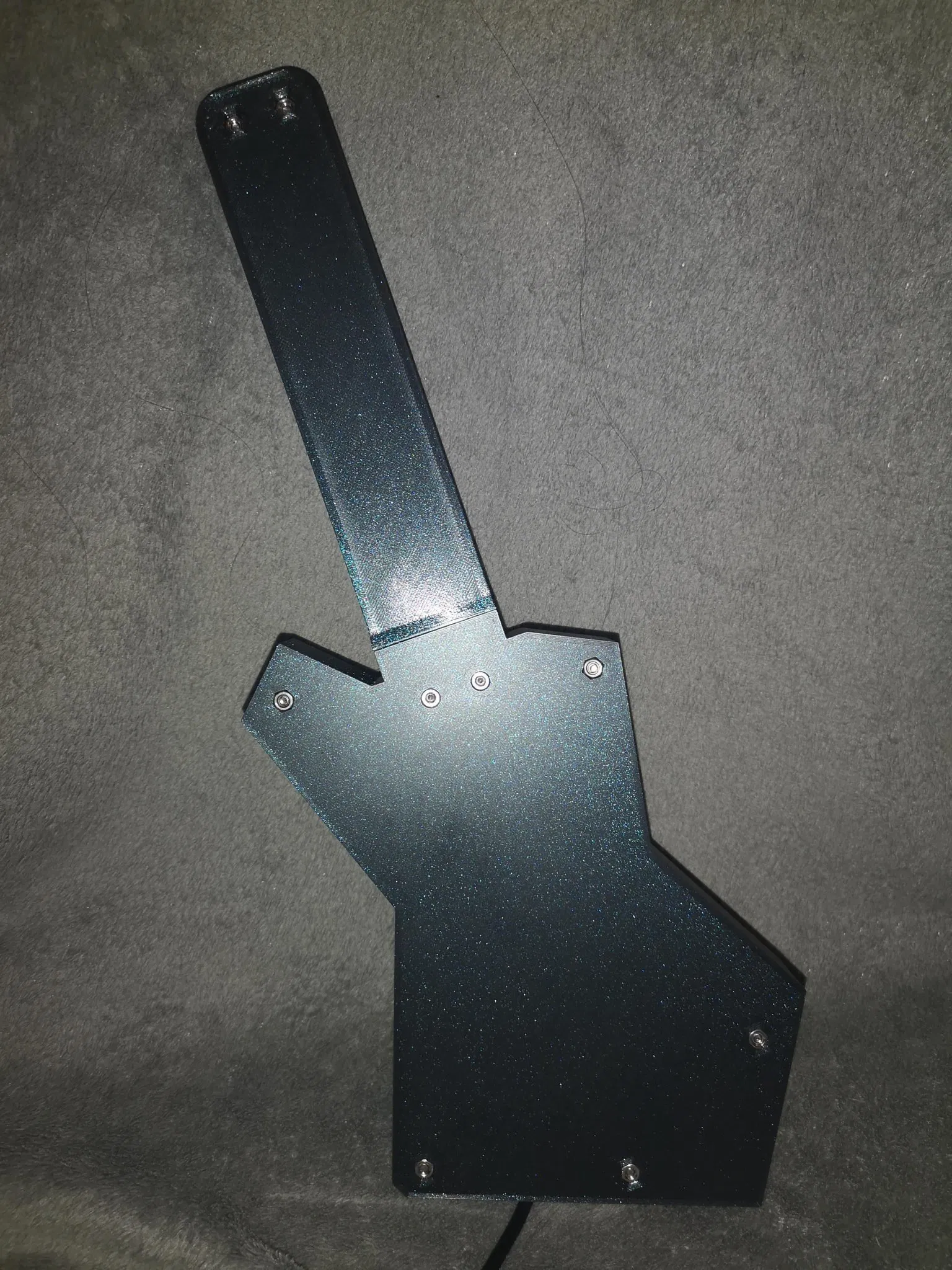

Tấm trước được gắn bằng 5x vít M3x25 ở phía trước và vít lục giác ở dưới, đừng quên gỡ bỏ giá đỡ trước. Tôi đã sử dụng các vít để ép giá đỡ ra ngoài các lỗ.

Cài đặt máy in:

• PLA (Tôi đã sử dụng Blue Pearl cho thân máy và Gold V2 cho tấm trước từ DasFilament)
• 15% độ đặc
• 2 viền
• 0.2mm độ cao lớp

Hỗ trợ:

• Body.stl - Hỗ trợ trên bề mặt in chỉ (dùng cho lỗ vít)
• Không có phần nào khác cần hỗ trợ

Cấu hình Bộ điều khiển: https://sanjay900.github.io/guitar-configurator/

Tác giả gốc: isrussell - https://www.thingiverse.com/thing:4946180
