Ngăn Kéo Lục Giác Cỡ Lớn - In Nhanh

Trên mạng có nhiều mẫu ngăn kéo lục giác khác nhau, nhưng những gì tôi tìm được thì hoặc là quá nhỏ, hoặc là tốn cả ngày trời (và rất nhiều nhựa in) để hoàn thành. Vì vậy tôi quyết định thiết kế những chiếc ngăn kéo nhẹ này, in tương đối nhanh và không tốn nhiều cuộn nhựa. Đường kính của hình lục giác là 20cm nên nó sẽ vừa với hầu hết các máy in thông thường.

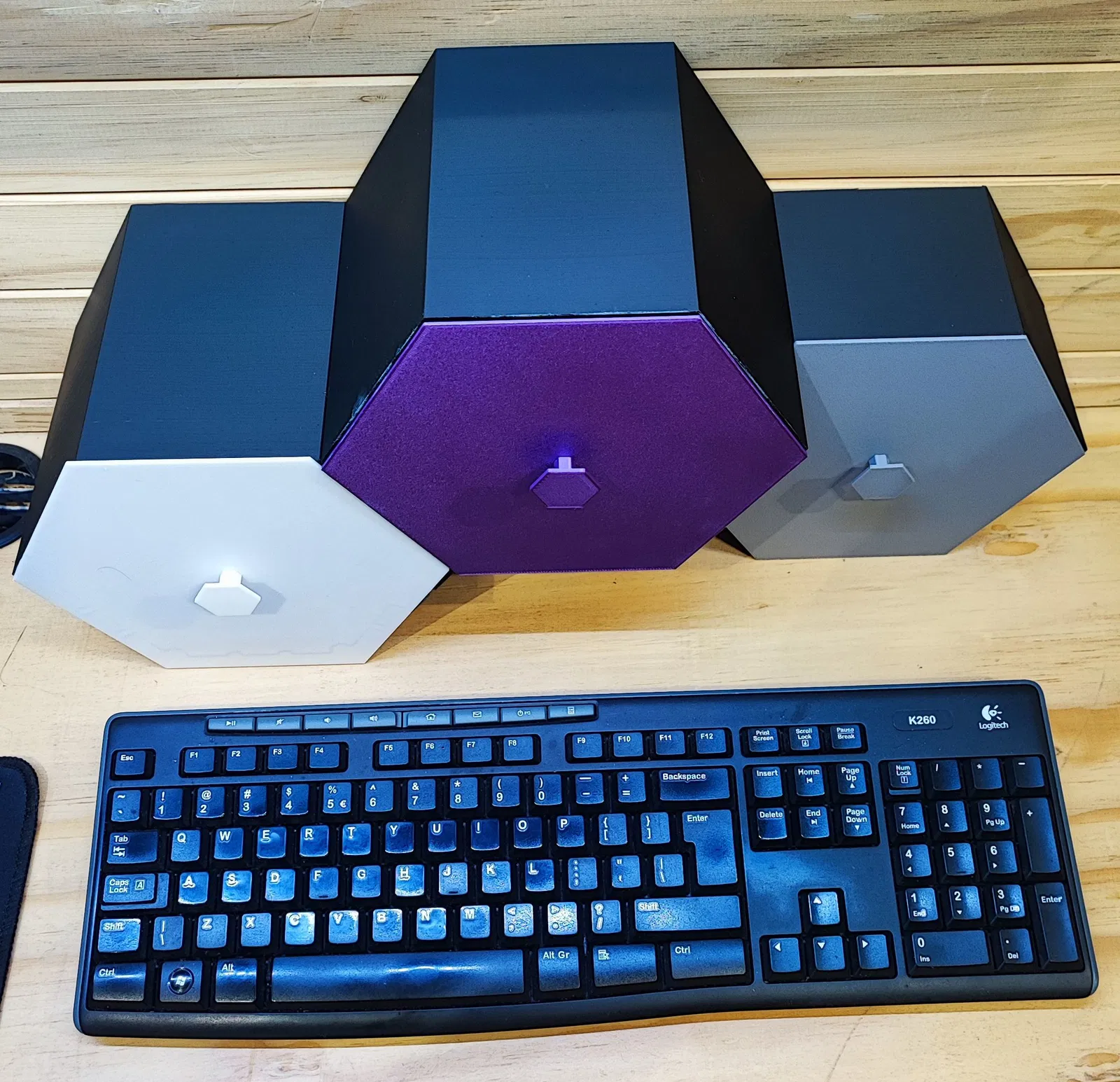

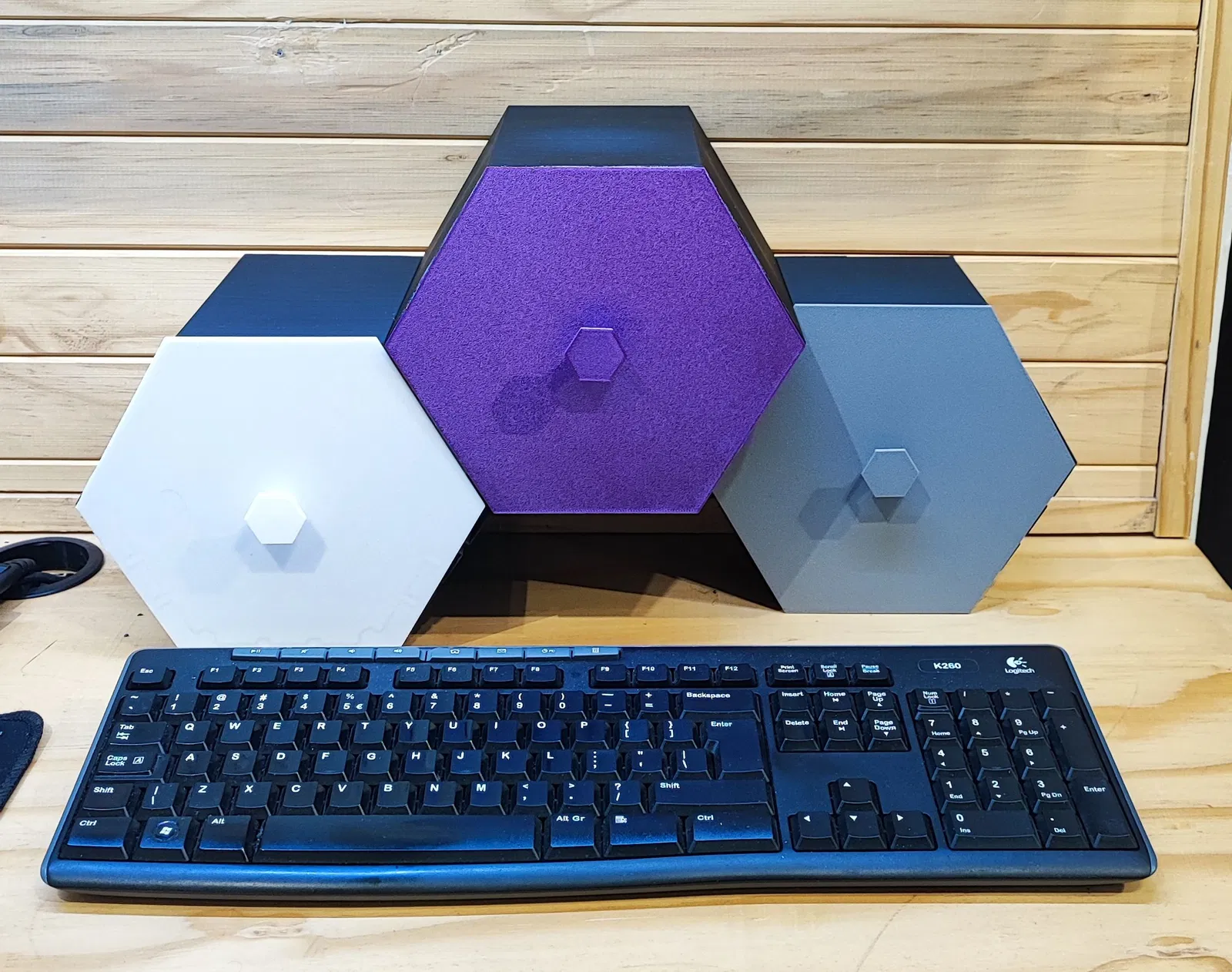

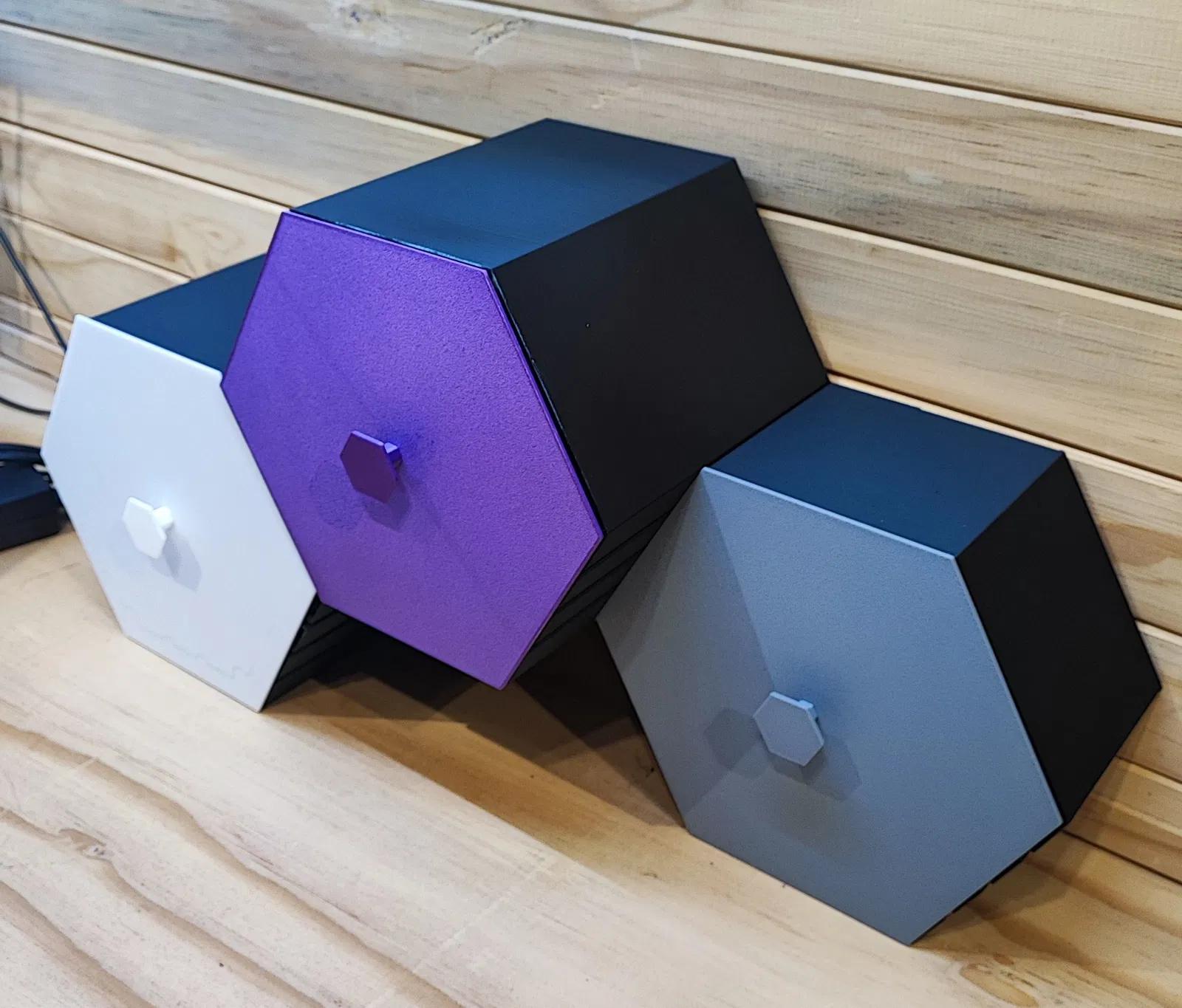

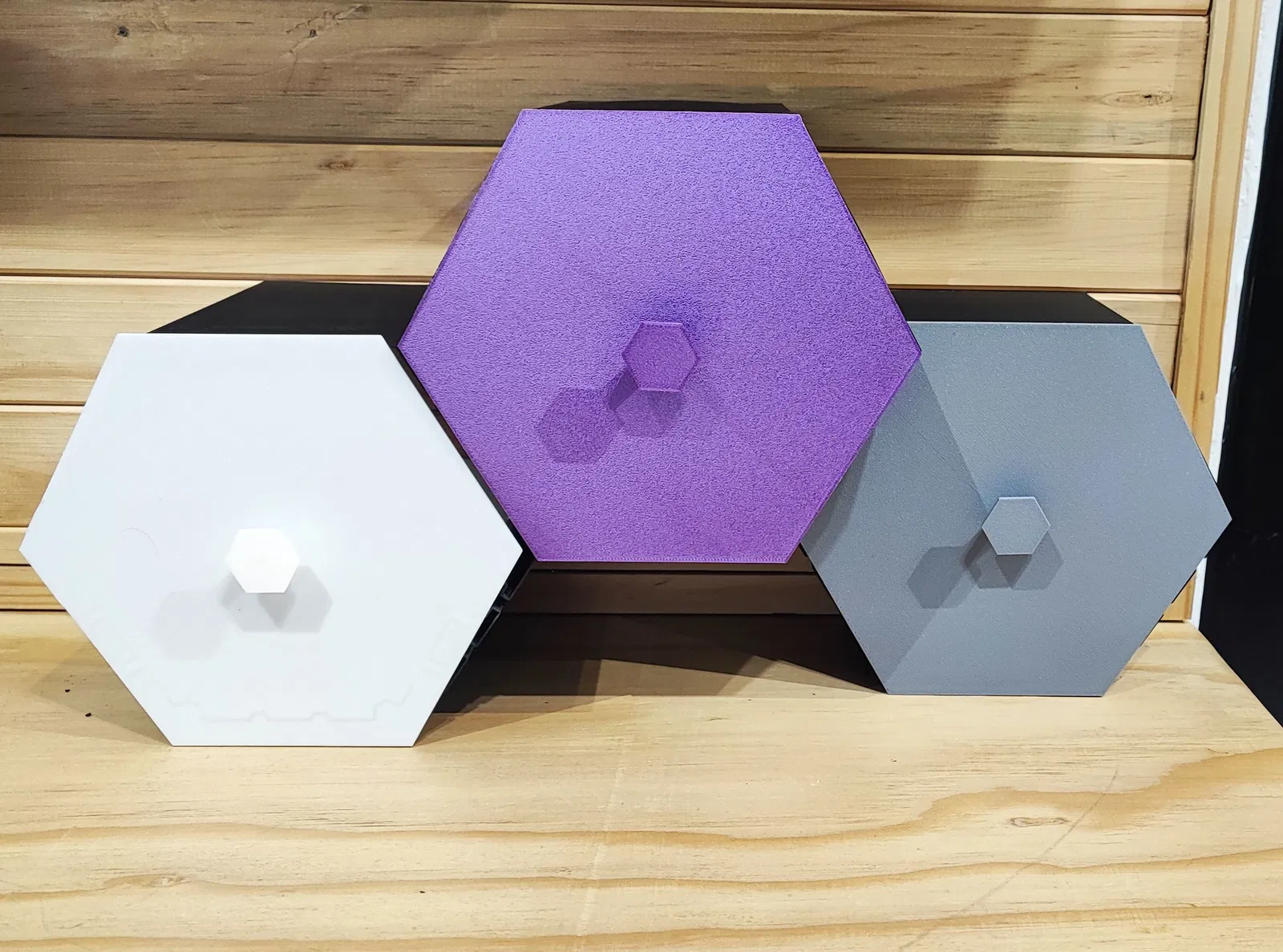

Tôi đã bao gồm các tùy chọn cho chiều sâu ngăn kéo là 100mm hoặc 150mm. Sự khác biệt duy nhất là chiều sâu của vỏ và bộ phận chèn ngăn kéo, mọi thứ khác vẫn giữ nguyên. Bạn có thể thấy trong hình ảnh rằng tôi đã sử dụng hai ngăn kéo 150mm và một ngăn kéo 100mm.

Do là bản in mỏng nên chúng hơi linh hoạt, nhưng điều này có thể khắc phục bằng bộ phận chèn hỗ trợ được in ở chế độ thường. Bạn có thể sử dụng một hoặc hai bộ phận chèn tùy thuộc vào độ sâu của ngăn kéo bạn làm hoặc độ linh hoạt của nhựa in của bạn (bộ phận chèn không có trong ảnh vì tôi thêm vào sau, nhưng nó nằm dưới ngăn kéo màu tím ở giữa).

Bạn cần gì

• Một con vít tự khoan 3mm x 10mm cho mỗi ngăn kéo
• Keo (keo siêu dính cũng được)

Hướng dẫn in

Tôi đã bao gồm bốn tệp .3mf cho ngăn kéo 100mm và 150mm, cho biết bộ phận nào được in ở chế độ vase và bộ phận nào được in ở chế độ thường. Tất cả các tệp stl cũng được bao gồm.

Chỉ in các vỏ cần thiết cho bất kỳ sự kết hợp ngăn kéo nào bạn muốn, bạn không cần in tất cả các vỏ trong tệp .3mf.

Vỏ ngoài

In các vỏ ngoài ở chế độ vase. Đặt độ rộng đường extrude của bạn thành 0.85mm - điều này hoạt động ngay cả với đầu phun 0.4mm.

Chiều cao lớp 0.24mm sẽ hoạt động tốt.

Tất cả các bộ phận khác

In phần còn lại của các bộ phận như bạn thường làm (tức là không ở chế độ vase). Các bức tường được làm mỏng một cách có chủ ý, vì vậy bạn có thể cần sử dụng chế độ slicing Arachne để có được độ rộng tường phù hợp tùy thuộc vào kích thước đầu phun của bạn (mô hình này được thiết kế với đầu phun 0.4mm).

Chiều cao lớp 0.24mm sẽ hoạt động tốt.

Hướng dẫn lắp ráp

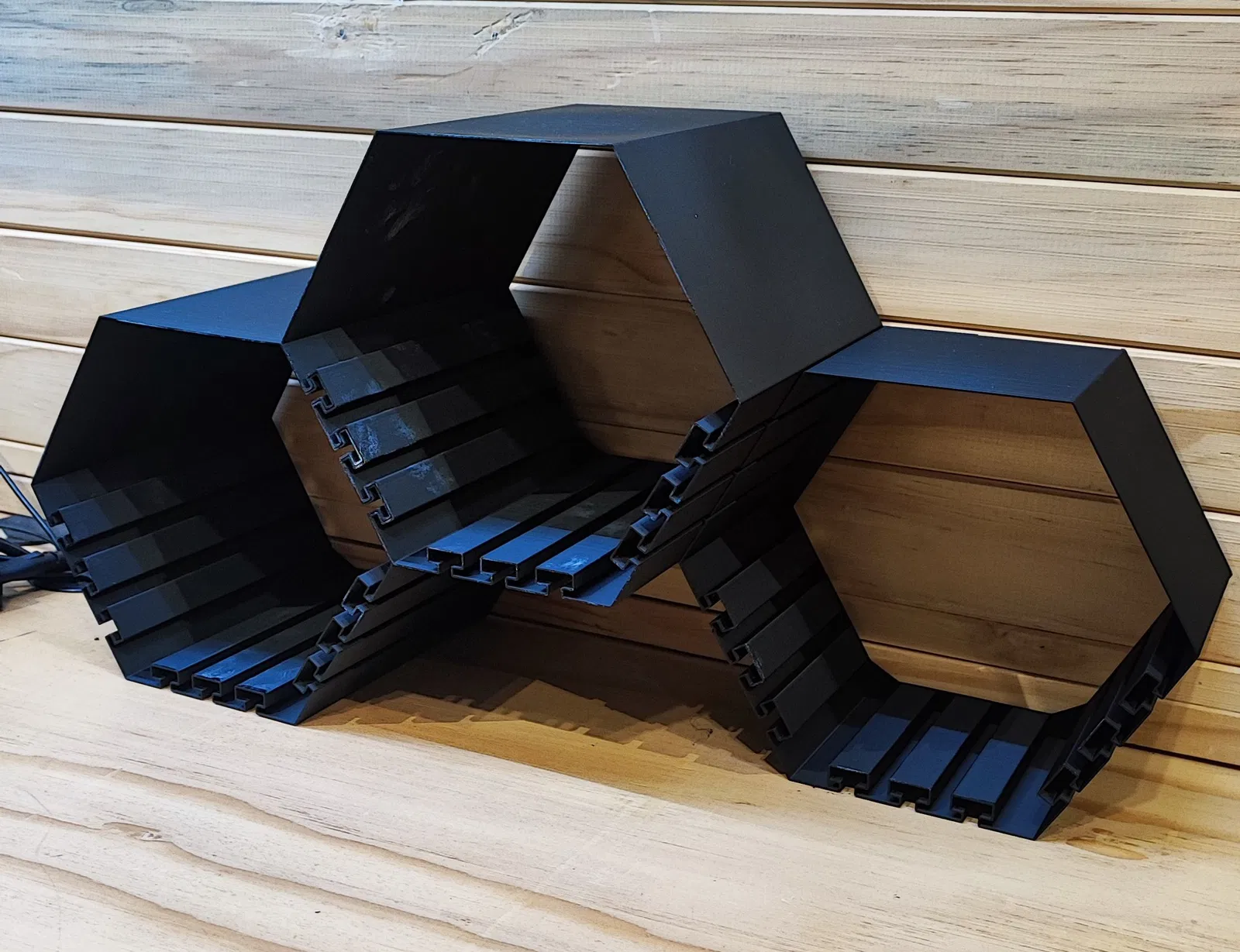

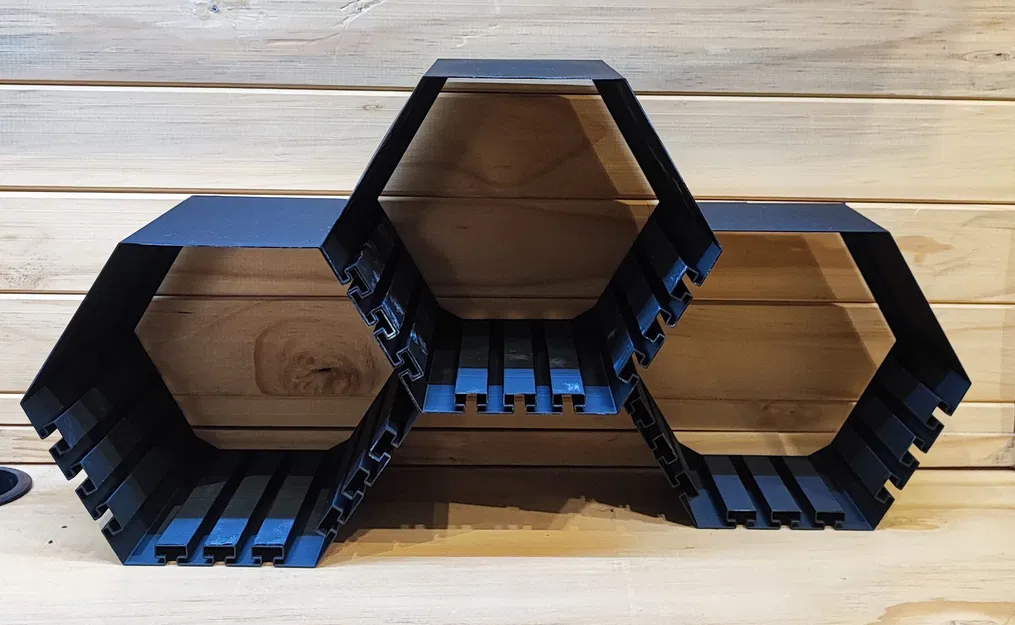

Các vỏ ngoài chỉ cần trượt vào nhau. Bộ phận chèn hỗ trợ cũng trượt vào vị trí bên dưới vỏ ngăn kéo giữa.

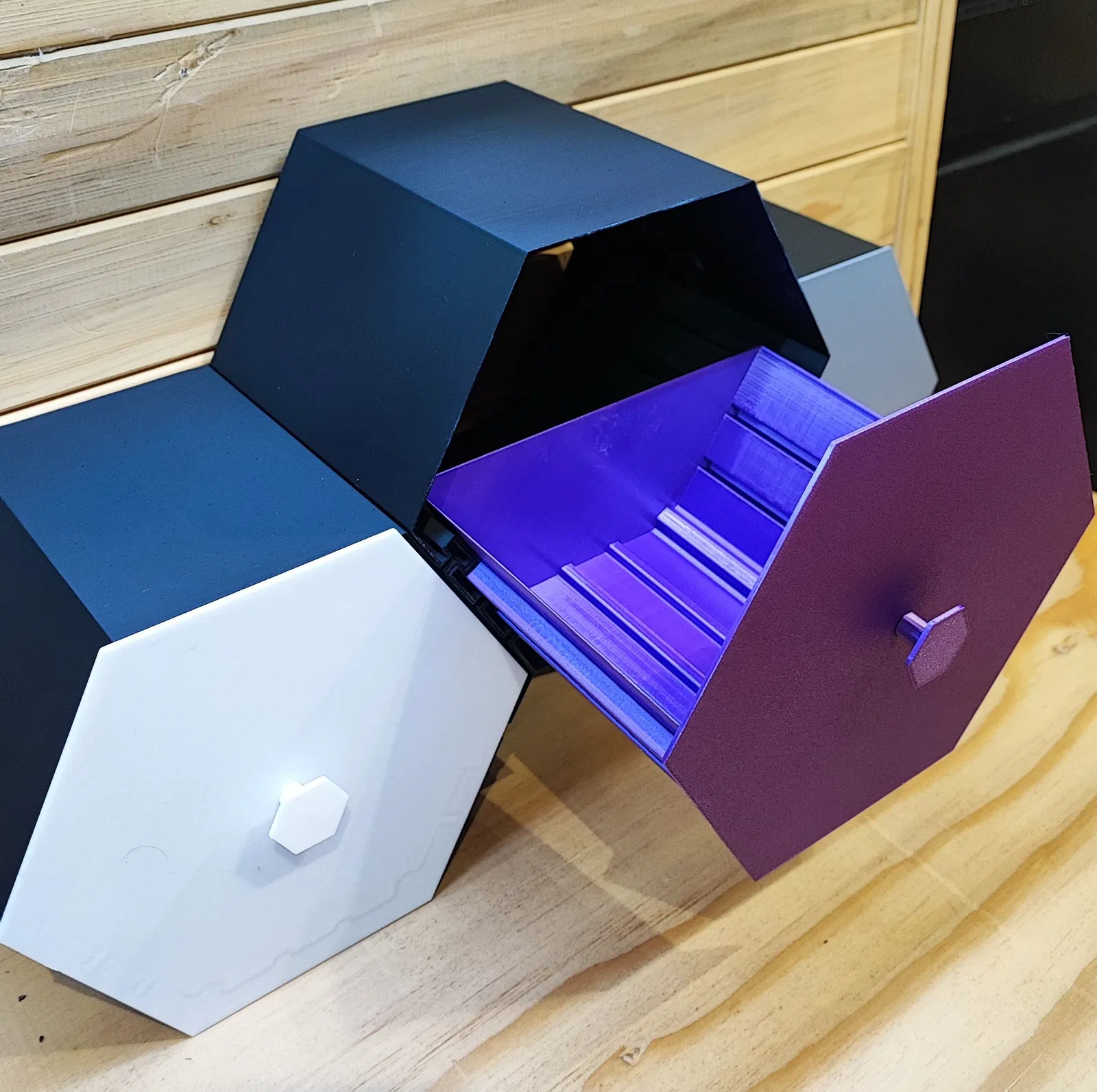

Bộ phận chèn ngăn kéo trượt vào rãnh trên mặt ngăn kéo - phần này cần được dán cố định. Keo siêu dính hoạt động tốt nhưng bạn có thể sử dụng keo epoxy mạnh hơn nếu có thời gian.

Tay nắm ngăn kéo sau đó chỉ cần được vặn cố định bằng một con vít nhỏ cho chipboard hoặc gỗ.

Độ dung sai cho việc lắp ghép khá sít sao - tôi đặt chúng ở mức 0.3mm, vì vậy máy in của bạn cần được căn chỉnh khá tốt để có kết quả tốt nhất.
