Giá đỡ kẹp bàn 10 cổng USB Sabrent HB-BU10

Thiết kế kẹp, đặc biệt là giao diện giữa các kẹp và giá đỡ, lấy cảm hứng rất nhiều từ chiếc Kẹp bàn tuyệt vời của Hein, bạn có thể tìm thấy tại đây: /3d-model/kep-ban-modular

Tôi không tải lên bản làm lại vì mọi thứ đều được làm lại từ đầu, nhưng rõ ràng là ý tưởng về giao diện giữa kẹp và giá đỡ có liên quan trực tiếp. Nó là một thiết kế hay và có thể in được mà không cần hỗ trợ. Tôi đã tùy chỉnh nó vì tôi muốn thử nghiệm với ren in 3D. Nó không tương thích (tôi đã kiểm tra ngay trước khi tải lên và giao diện của tôi nhỏ hơn) với thiết kế của Hein.

Tôi có một chiếc bàn nhỏ cho PC chơi game của mình và tôi tình cờ sử dụng hub 10 cổng có nguồn của Sabrent để kết nối nhiều thiết bị ngoại vi sim với PC. Nó chiếm một không gian đáng kể trên bàn làm việc. Giá đỡ này kẹp vào cạnh bàn, hub có thể được trượt vào giá đỡ, sau đó kết nối với nguồn điện và kết nối USB của PC ở phía sau, và các thiết bị ngoại vi ở phía bên cạnh.

Ở hướng được cung cấp, nó được thiết kế cho phía bên trái của bàn. Nếu bạn muốn gắn nó ở bên phải, chỉ cần phản chiếu bộ phận giá đỡ Sabrent để định hướng nó cho phía bên phải. Tôi chưa thử nghiệm điều đó, nhưng nó vẫn nên phù hợp và thẳng hàng chính xác.

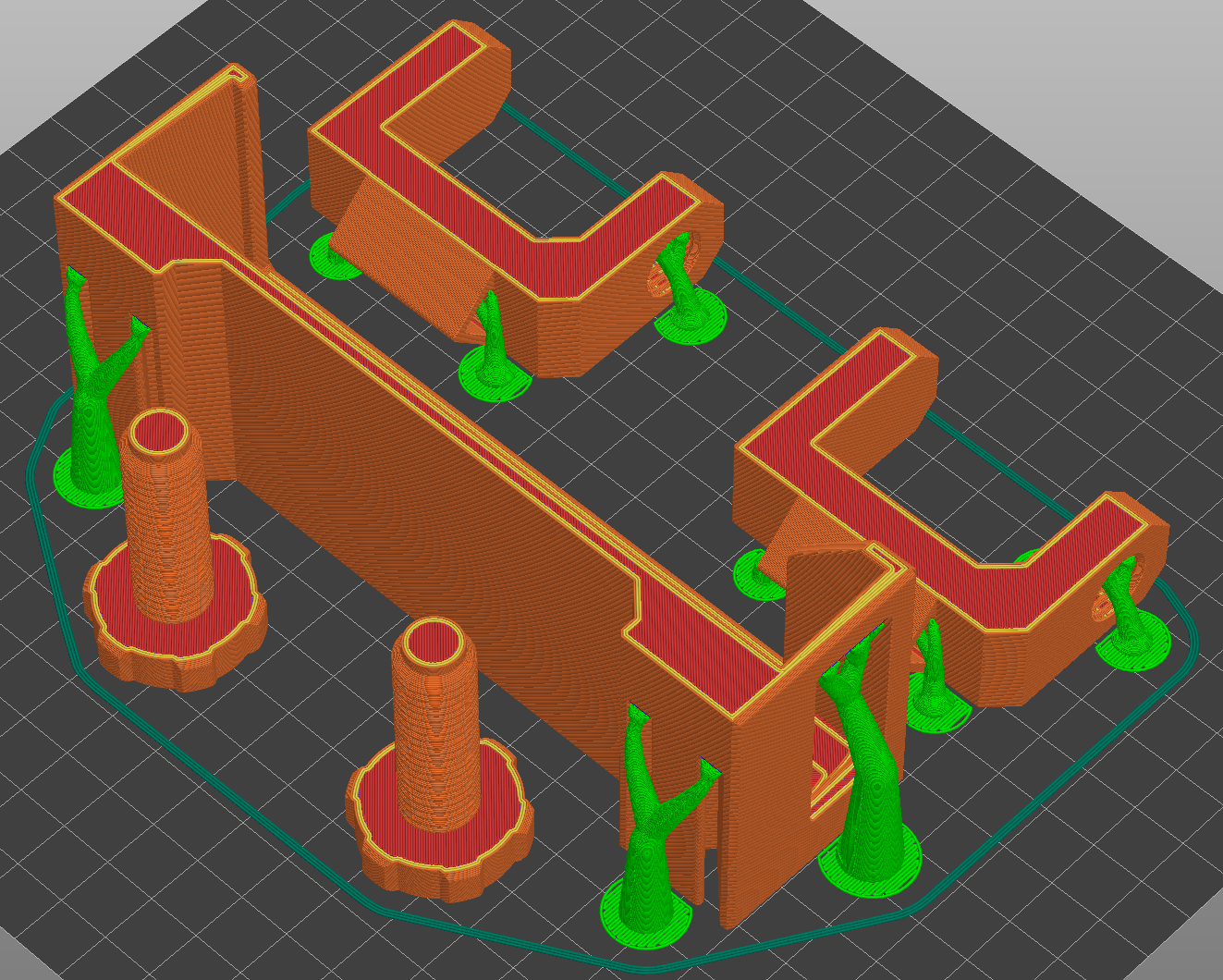

Khi in, tôi chỉ sử dụng PLA, mặc dù ban đầu tôi định sử dụng ABS hoặc ASA, và chỉ cần in thử bằng PLA. Bản in thử đã hoạt động rất tốt, tôi cứ giữ nguyên nó. PLA có đủ độ bền, chỉ cần đừng vặn quá mạnh tay khi siết chặt. Đối với cài đặt, tôi đã sử dụng 4 lớp ngoại vi và 5 lớp trên và dưới, với đầu phun 0.4 và chiều cao lớp 0.2. Điều đó có vẻ đủ chắc chắn. PETG có thể là lựa chọn tốt hơn cho kẹp, mặc dù bạn cần in sạch để có ren. Tất cả các bộ phận đã ở hướng dự định và tôi khuyên dùng giá đỡ dạng cây. Nếu khả năng bridging của bạn tốt, bạn có lẽ không cần chúng, nhưng tôi cứ dùng.

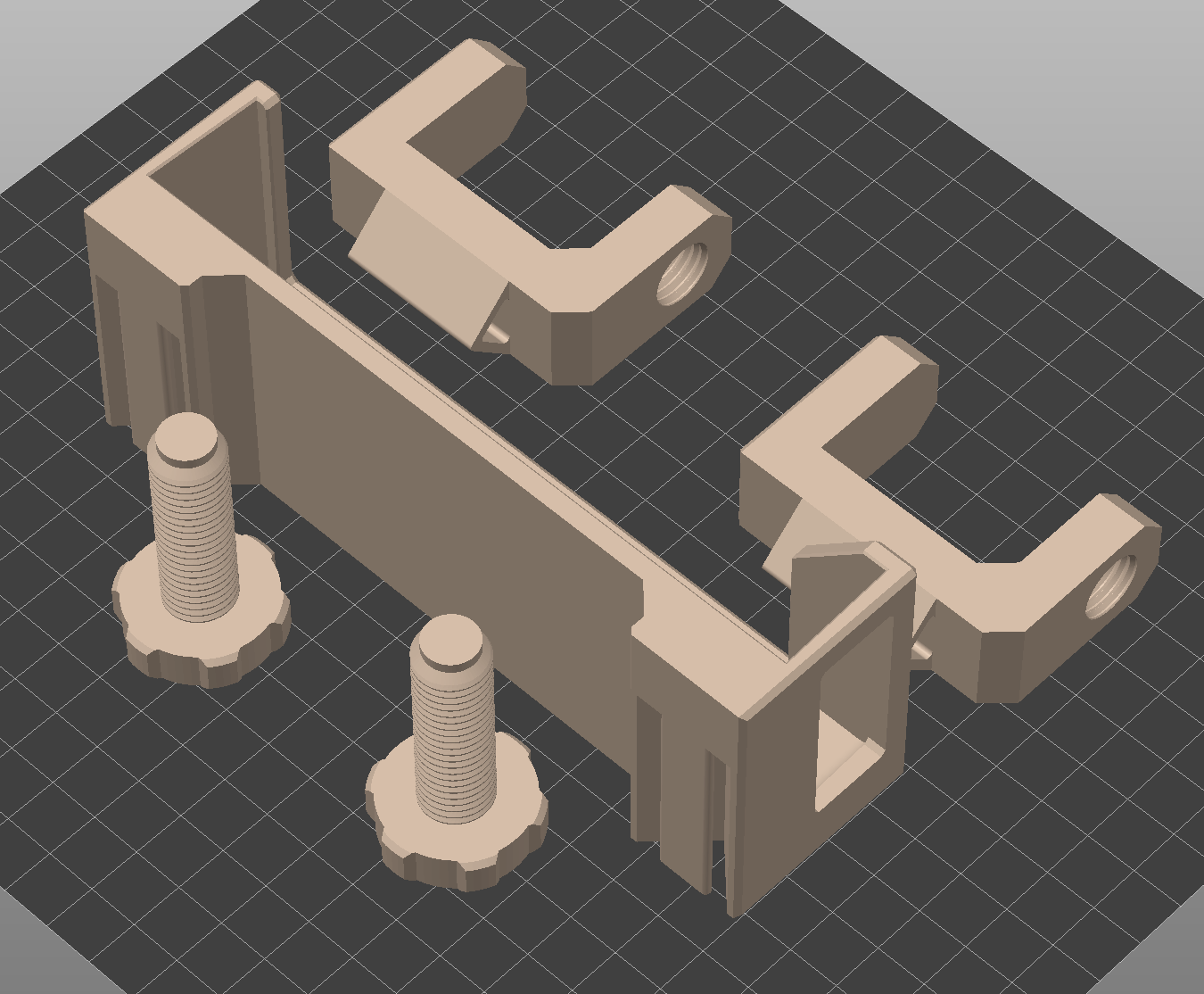

Lắp ráp thật dễ dàng. In 1 giá đỡ, in 2 kẹp và 2 bộ phận vít. Tháo các bộ phận hỗ trợ (nếu bạn đã sử dụng) và vặn các vít vào các bộ phận kẹp. Các bộ phận kẹp giao tiếp với giá đỡ thông qua các trụ hình tam giác, vì vậy chỉ cần trượt các kẹp vào các trụ đó. Từ đó, chỉ cần kẹp nó vào bàn của bạn.

Mọi thứ đều được thiết kế với dung sai 0.3mm trên các bề mặt tiếp xúc, nghĩa là hub Sabrent sẽ trượt vào một cách vừa vặn, nhưng cũng đủ dễ dàng để tháo ra nếu bạn muốn. Các vít sẽ ăn ren vào các bộ phận kẹp một cách hơi chặt, nhưng một lần nữa, đủ dễ để xoay. Nếu bạn thấy cần phải dùng lực, hãy kiểm tra hiệu chuẩn bộ đùn của bạn hoặc hệ số nhân đùn của bạn, vì bạn rất có thể đang đùn quá nhiều một chút. Nếu mọi thứ quá lỏng, bạn có thể đang đùn thiếu.

Tôi đang có kế hoạch thêm một chân / nắp cho vít, với ý định là nó sẽ được in bằng TPU, mặc dù điều đó không cần thiết, vì vật liệu thô tạo ra đủ ma sát để giữ nguyên vị trí, trừ khi bạn có ý định sử dụng nó khá mạnh bạo. Nắp sẽ hoạt động với các tệp hiện có, bộ phận vít đã được thiết kế để chấp nhận một cái.
