Kẹp cáp TPU mềm Prusa XL cho PTFE 4+6 mm
Kẹp cáp TPU mềm Prusa XL cho đường dẫn PTFE 4+6 mm. Giải pháp cho vấn đề dẫn sợi filament Soft TPU dưới 85A với đường dẫn PTFE dài. Bao gồm các mẹo lắp đặt và mẹo sử dụng để đảm bảo dẫn sợi filament mượt mà.
Mô tả
Tôi đã xoay giá đỡ 90° so với giá đỡ của PRUSA để các đường dẫn đi qua nhau dễ dàng hơn.

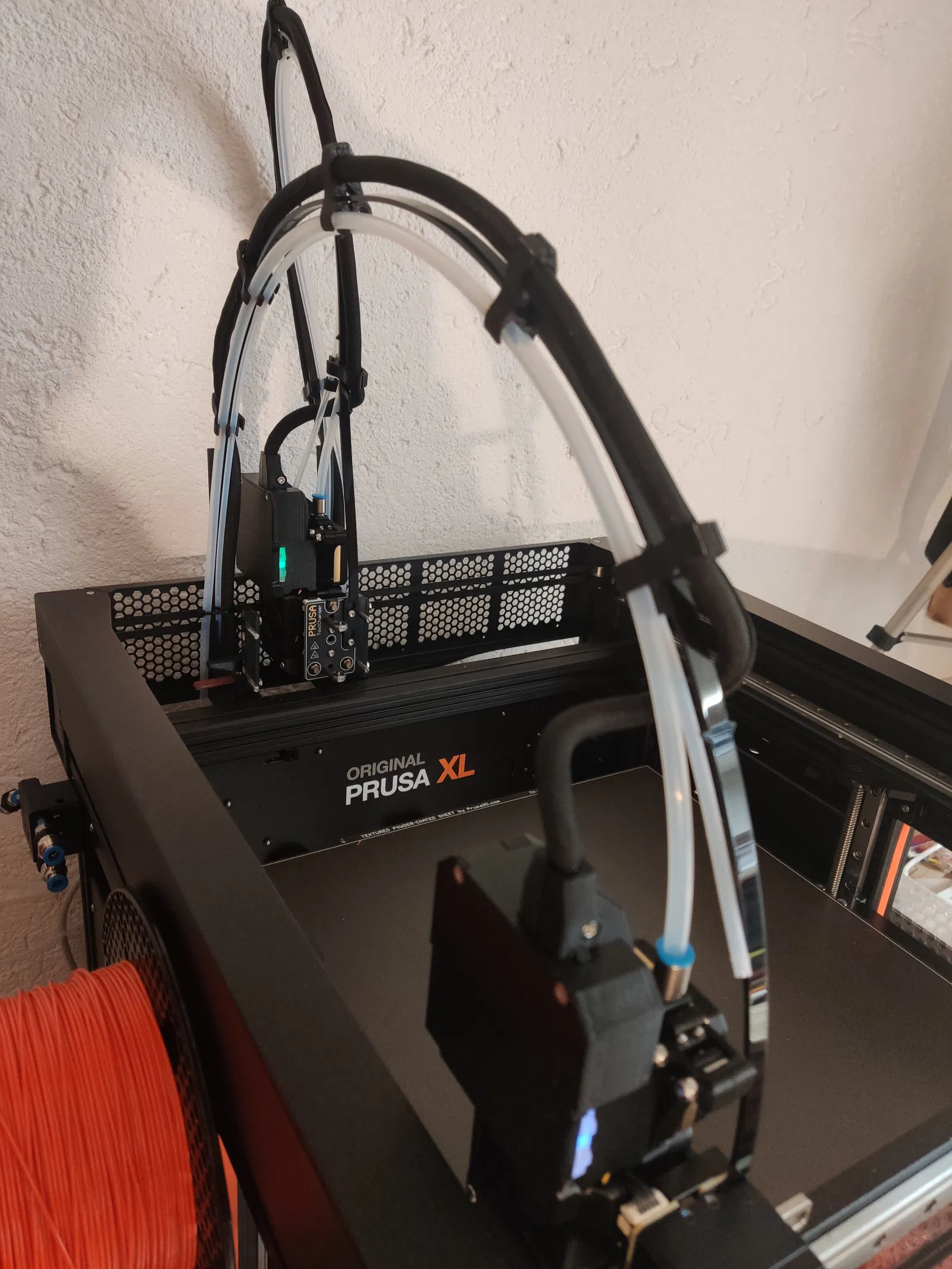

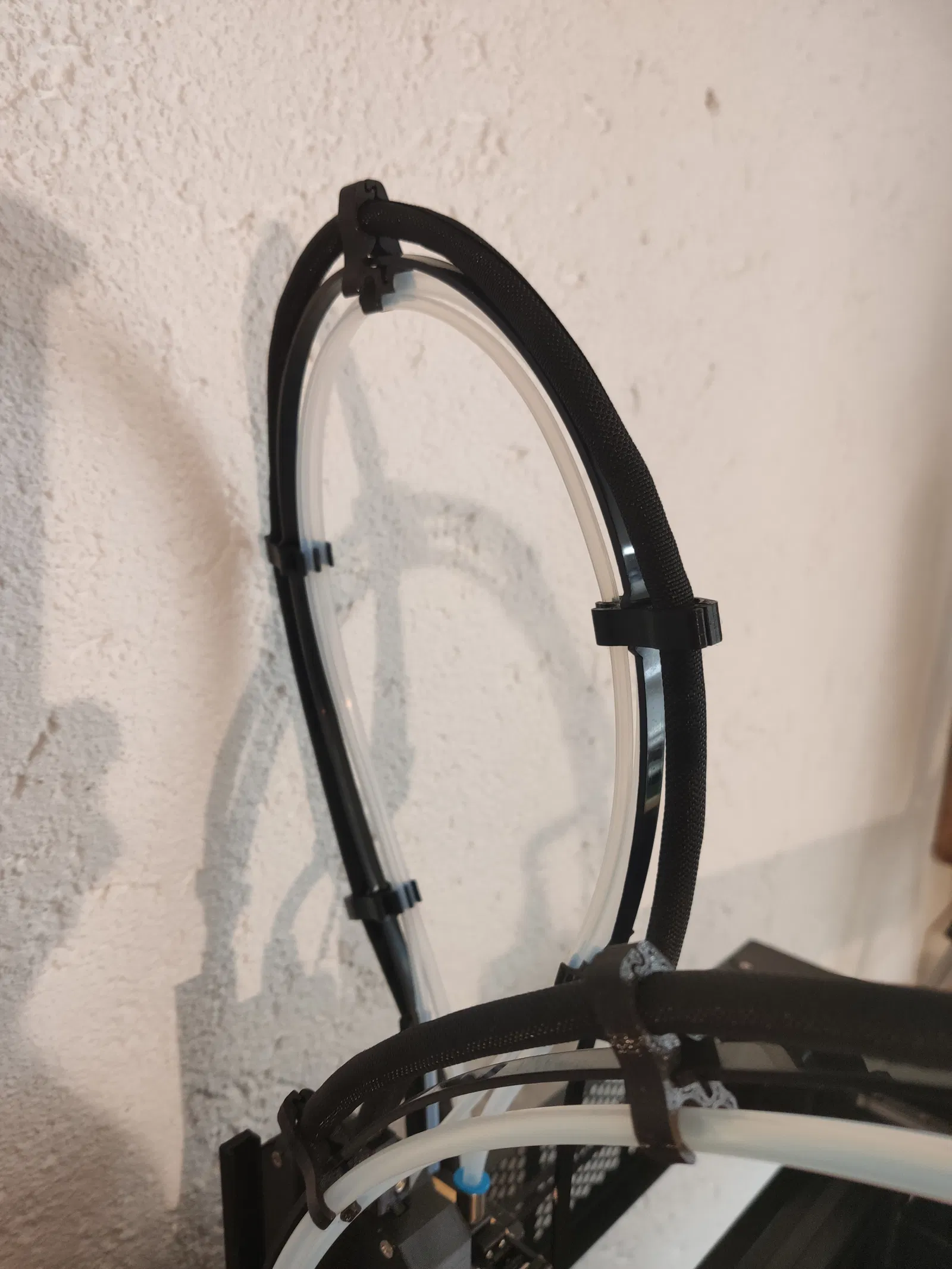

Giá đỡ bổ sung cho đường dẫn PTFE 4+6 mm cho bản in Soft TPU. Với Soft TPU dưới 85A, lực cản trong các đường dẫn PTFE dài lớn đến mức sợi filament không thể được dẫn đi. Với các đường dẫn PTFE dài khoảng 2 cm trên mỗi kẹp, việc dẫn sợi filament có thể thực hiện được mà không gặp sự cố. Các đường dẫn PTFE dài 2 cm nên được làm sạch bavia và làm rộng ở đầu để chúng không bị tuột ra khỏi đường dẫn kẹp. Để tránh bị vướng vào dây cáp, thiết kế này chỉ nên được lắp đặt ở vị trí bộ đùn cuối cùng bên phải. Sợi TPU không nên được đưa vào qua cảm biến sợi filament, mà nên được đưa thẳng vào bộ dẫn cáp từ phía sau. Trên bộ đùn có một kẹp đỗ, nơi tôi có thể tùy chọn gắn đường dẫn gốc khi in TPU. Khi in bằng đường dẫn gốc, đường dẫn TPU sẽ được đỗ ở đó.

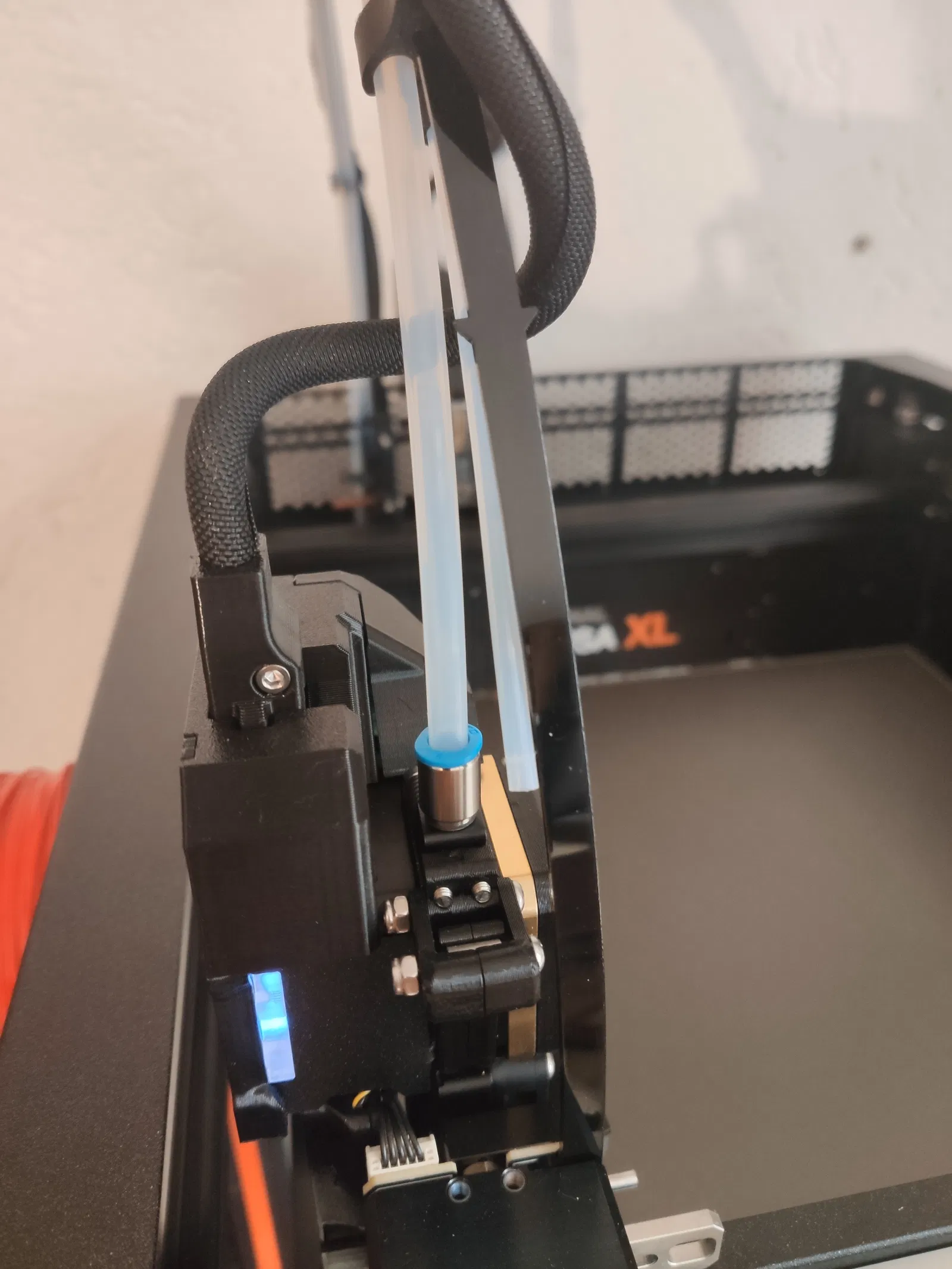

tôi đã sử dụng đầu nối thẳng FESTO 153317 QSM-M5-6-I ống Ø: 6 mm kích thước ren: M5 - đặt hàng từ Conrad.de
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
