AMS PTFE Guide V2

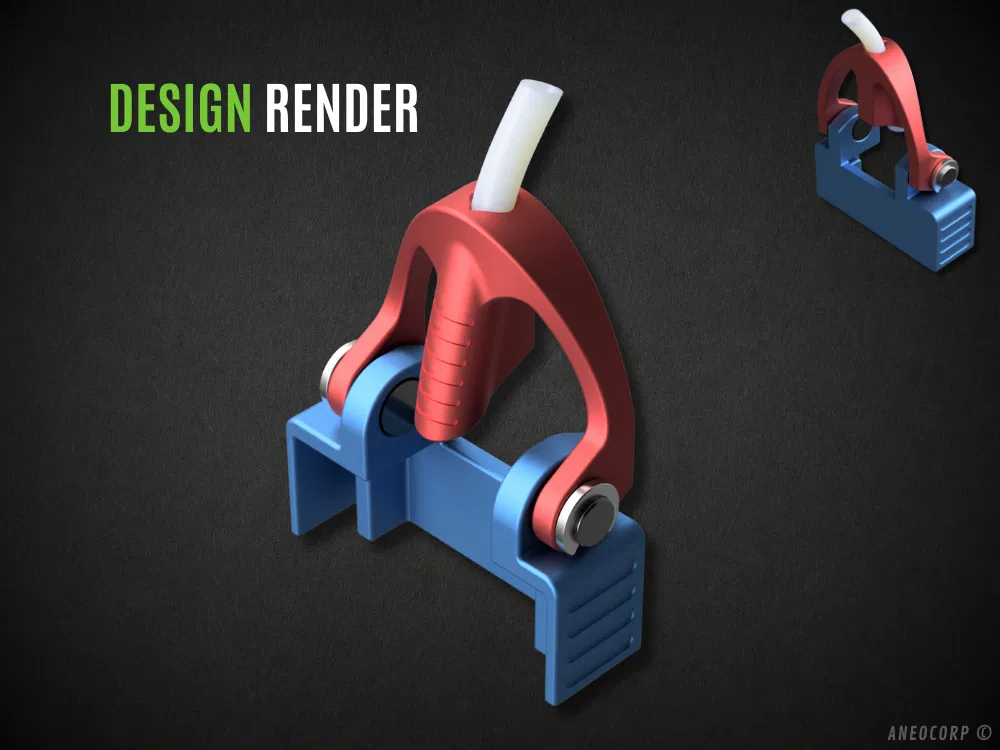

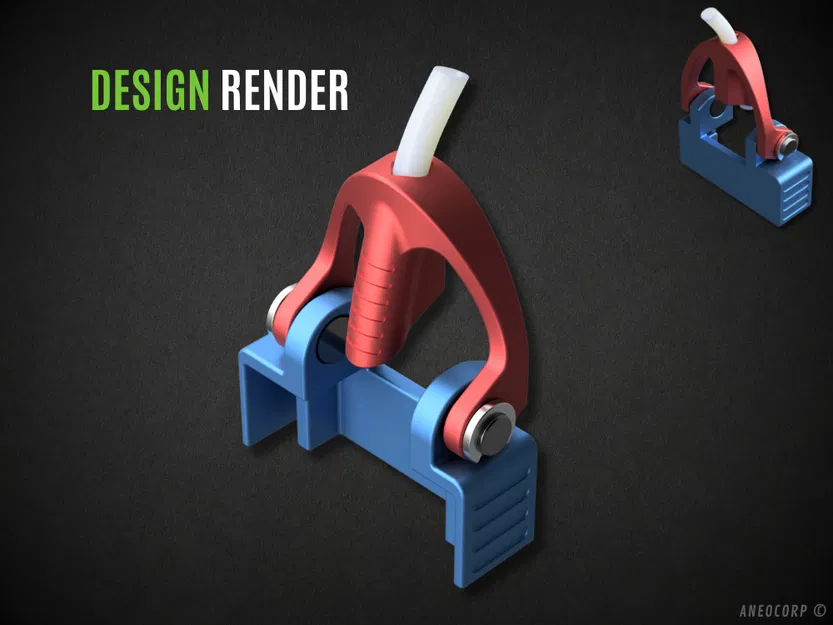

Xin chào, đây là AMS PTFE Guide V2, một giải pháp được thiết kế đặc biệt để hỗ trợ việc nạp liệu mượt mà cho AMS của bạn. Hướng dẫn này đảm bảo định hướng filament chính xác, với khả năng xoay nhất quán để có góc tối ưu, giúp giảm thiểu ma sát với Ống PTFE. Bằng cách này, nó giảm đáng kể khả năng xảy ra lỗi nạp và giật lại, đảm bảo trải nghiệm vận hành trơn tru hơn.

Về thiết kế mới V2:

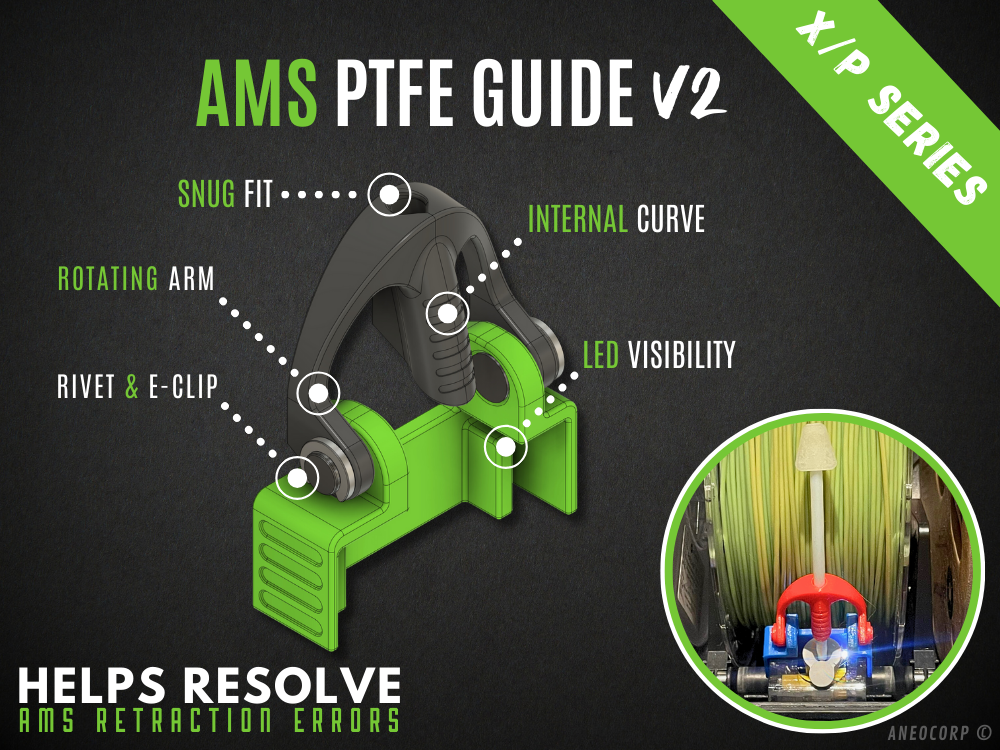

Thiết kế sáng tạo này thay thế khớp nối cũ (in-place hinge) bằng hệ thống đinh tán, mang lại nhiều lợi ích:

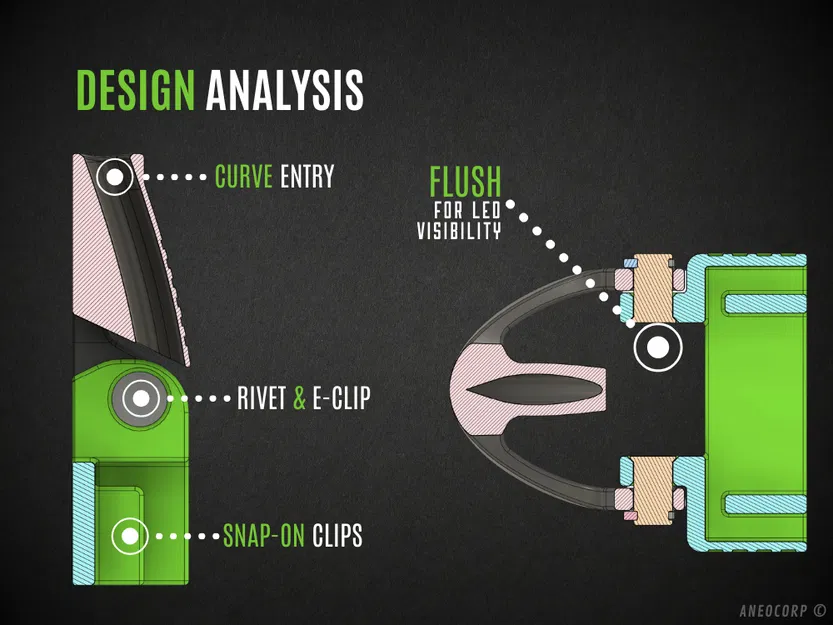

• Tầm nhìn LED được cải thiện: Không giống như khớp nối trước đây cản trở tầm nhìn LED, hệ thống mới của chúng tôi tích hợp đinh tán phẳng và e-clip, đảm bảo tầm nhìn không bị cản trở.
• In module: Cách tiếp cận in nhiều bộ phận của chúng tôi giúp đơn giản hóa việc thay thế bộ phận (dù do hư hỏng hay nâng cấp) mà không cần in lại toàn bộ cơ chế. Ngoài ra, nó cho phép sử dụng các bộ phận đa màu sắc để tùy chỉnh thêm.
• Hiệu suất được cải thiện: Chúng tôi đã tối ưu hóa mô hình để giảm trọng lượng và in nhanh hơn.

⚠ Sử dụng ống PTFE có đường kính ngoài 4mm

📢 Cân nhắc sử dụng Dao cắt PTFE này để cắt Ống PTFE chính xác thành 85mm.

📢 Cân nhắc sử dụng Hướng dẫn Filament này để ngăn ngừa tình trạng rối do cuộn chặt.

CÁCH LẮP ĐẶT:

1. Bắt đầu bằng cách chèn đinh tán từ bên trong, hướng ra ngoài. Dùng lực nhẹ để dẫn nó qua cả phần đế và phần cánh. Đinh tán được thiết kế với độ hở tối thiểu, khoảng 0.1mm, đảm bảo vừa khít khi lắp đặt.
2. Sau khi đinh tán vào đúng vị trí và được chèn hoàn toàn vào đế, hãy cố định nó bằng cách lắp e-clip vào đầu đinh tán.
3. Để lắp đặt vào bên trong AMS, hãy đặt phần đế ở góc 45 độ. Bắt đầu bằng cách chèn phần dưới của đế và xoay dần theo chiều dọc cho đến khi nó được lắp hoàn toàn.

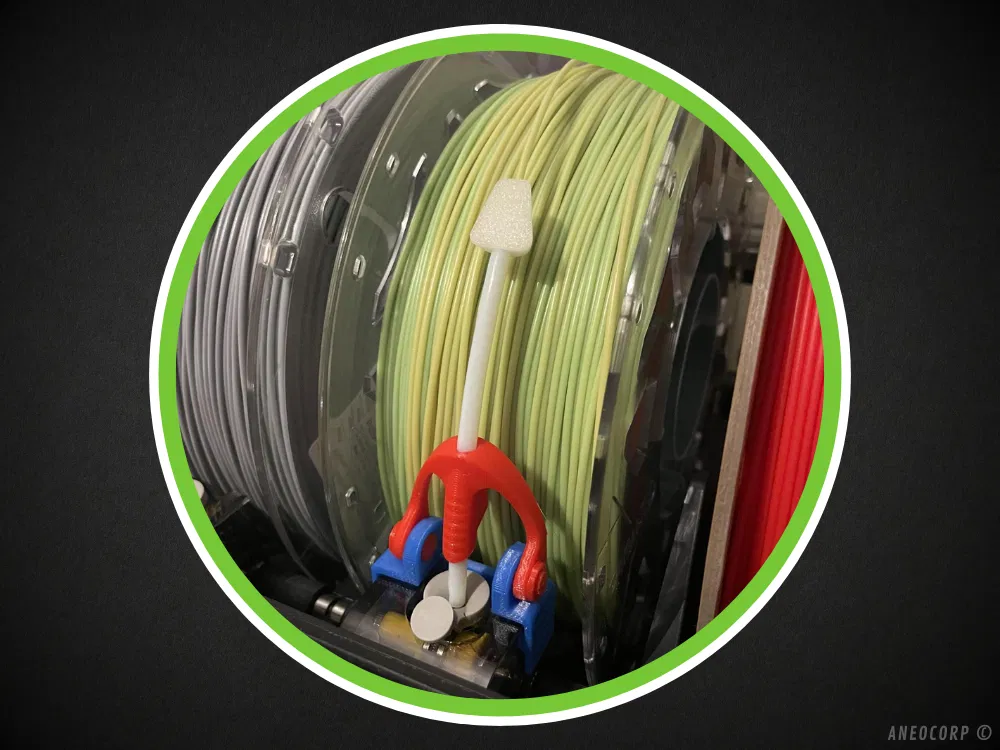

4. Để hoàn tất việc lắp đặt, hãy luồn Ống PTFE (đường kính ngoài 4mm) qua lỗ trên cánh. Đẩy nó cho đến khi nó tiếp xúc với bộ phận nạp của AMS.

Thực hiện theo các bước này sẽ đảm bảo việc lắp đặt AMS PTFE Guide V2 đúng cách.

LỢI ÍCH:

• In nhanh
• Dễ sử dụng
• Nhỏ & Bền
• Được thiết kế cho FDM Printing
• Hoạt động mượt mà
• Giúp giải quyết các lỗi giật lại của AMS
