Giá đỡ cuộn filament cho máy in 3D Ender 5+

Tác giả MadGutts

Lượt tải
135
Lượt thích
31
Lượt coi
1.107
Bản remix
1
Bình luận
5

File 2 242 KB

  • Spool_Untangler_bar_1766493942.stlSTL · 98,5 KB
  • Spool_Untangler_1766493943.stlSTL · 143,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Chưa lấy được danh sách bản remix lúc này.

Coi hết 1 bản remix

Thông tin

Mã mẫu
#13181
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Tôi đã chỉnh sửa Ender 5+ của mình thành một hệ thống dẫn động trực tiếp và quyết định gắn cuộn filament lên mái phía trên máy in để tránh vướng víu. Tuy nhiên, thỉnh thoảng filament sẽ bị cuốn ra khi đầu in quay trở lại gần cuộn.

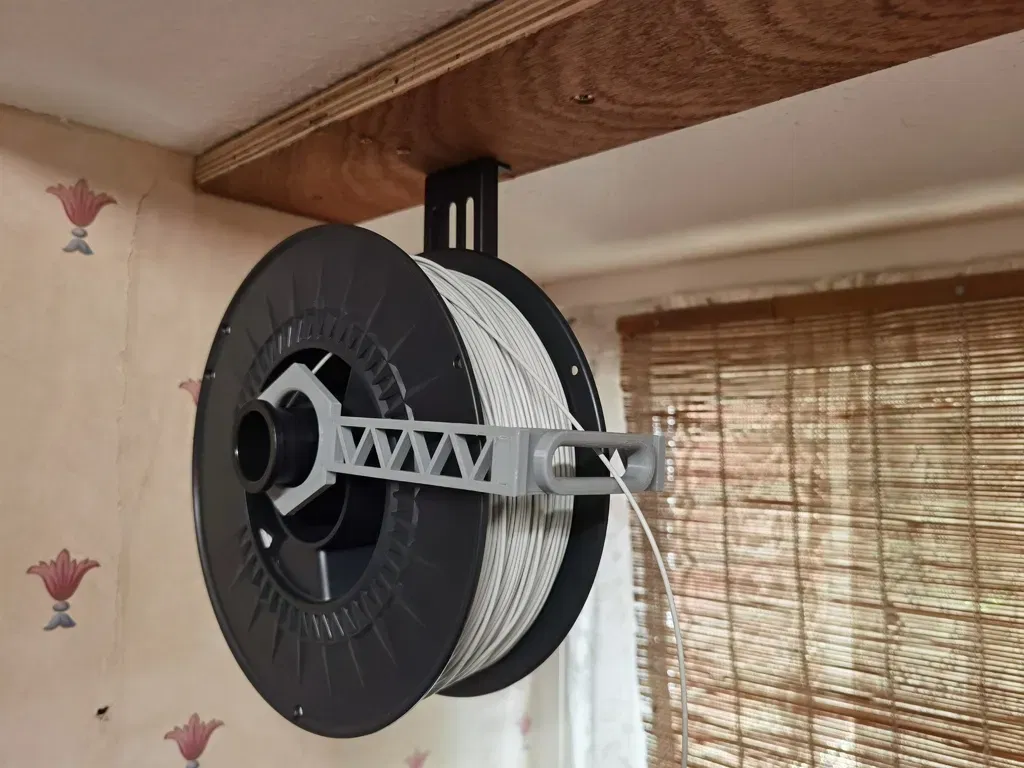

Vì vậy, tôi đã quyết định phát triển thiết kế đơn giản này, nó quấn quanh cuộn khi bạn đặt nó lên các giá đỡ cuộn tiêu chuẩn (lỗ bên trong có đường kính 35mm).

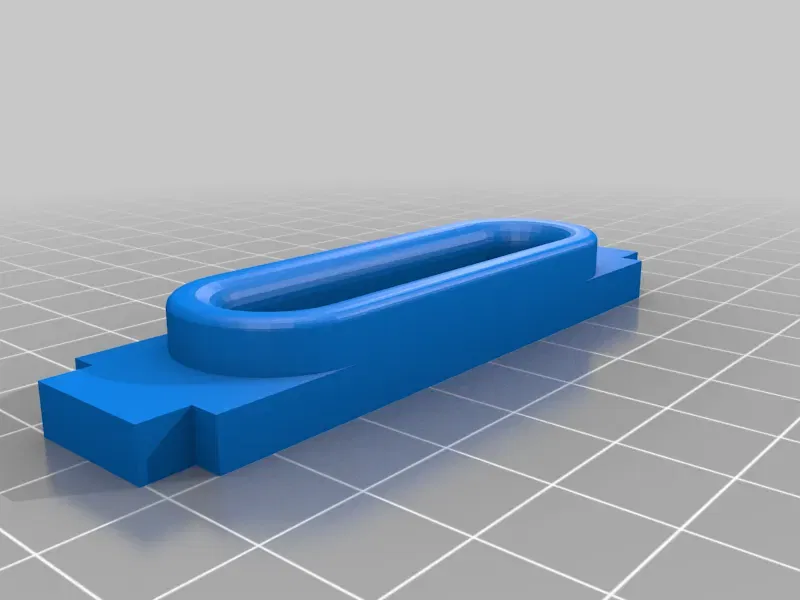

Bây giờ, khi đầu in di chuyển về phía cuộn, filament được giữ bởi 2 cạnh cong ở thanh phía trước và ngăn không cho nó bị lỏng quanh cuộn và nhảy ra bên ngoài.

Thiết kế này chỉ mới được sử dụng trên cuộn trong 2 lần in, nhưng có vẻ như đã ngăn cuộn bị cuốn ra.

Nó vẫn đang trong quá trình thử nghiệm và phát triển, nhưng hiện tại mọi thứ đều trông tốt!

Nếu bạn làm điều này, xin vui lòng đăng một bản làm và bình luận về bất kỳ vấn đề nào bạn đã gặp phải để tôi có thể xem xét sửa chữa chúng.

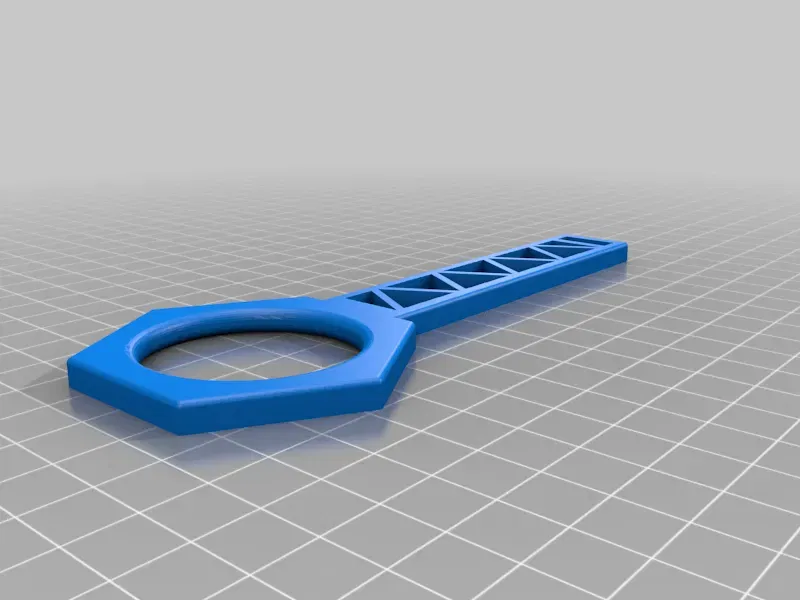

Khoảng cách giữa các cánh tay là 70mm, đủ cho các cuộn lớn hơn mà tôi nhận từ nhà cung cấp của mình, vì những cuộn khác thì hơi mỏng hơn. Vì vậy, tôi có thể thêm một vài thanh phía trước với các chiều dài khác nhau trong tương lai, vì hiện tại nó đang được sử dụng trên các cuộn lớn của tôi.

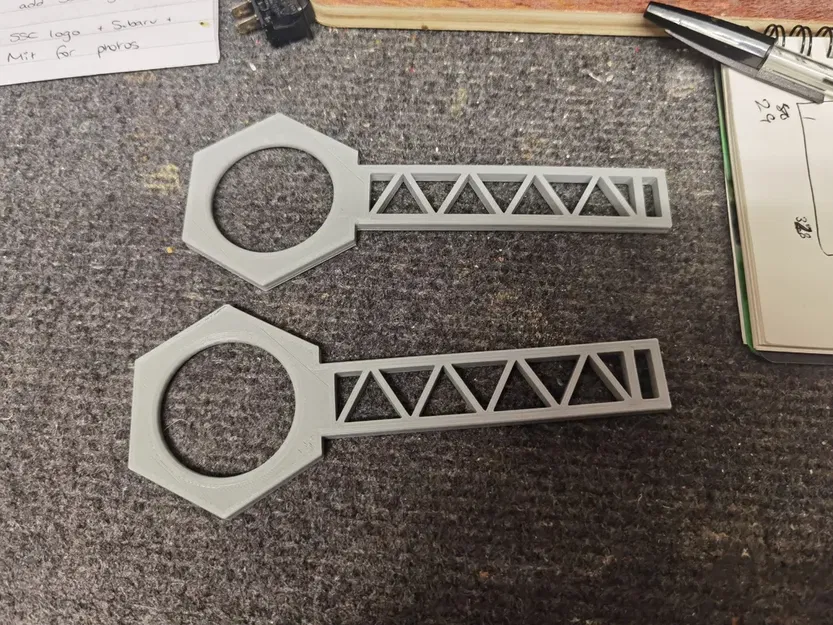

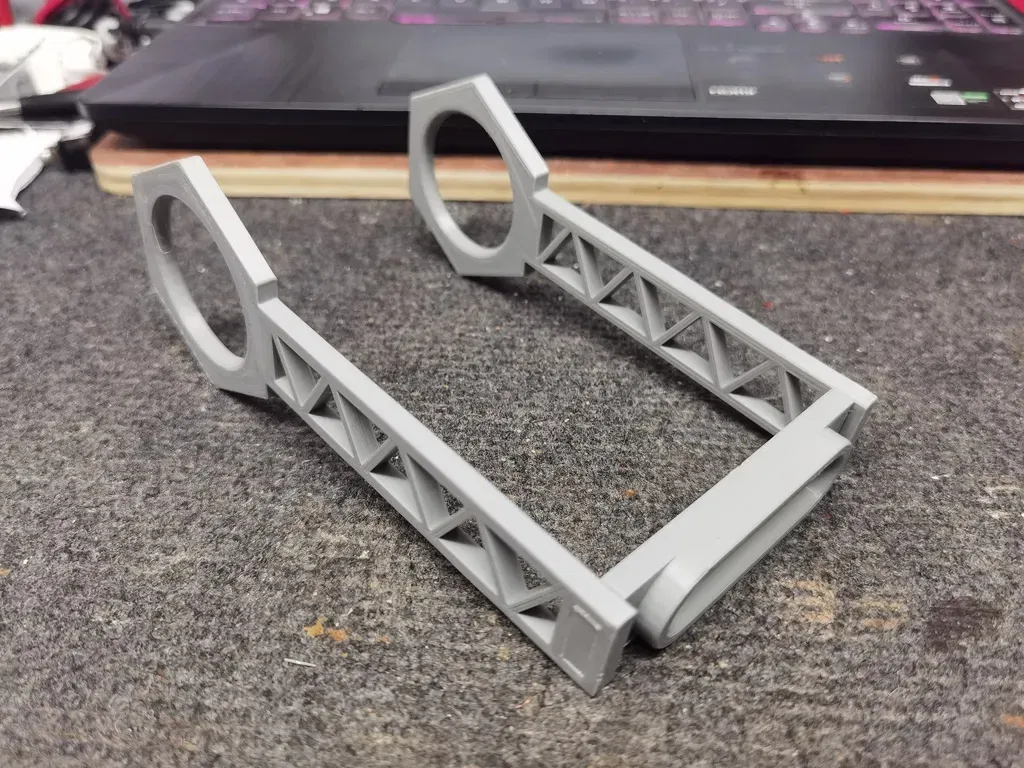

Bạn sẽ cần 2 cánh tay và 1 thanh phía trước. Nó sẽ cần một chút mài để lắp ráp, nhưng sau đó nó sẽ chặt chẽ để giữ nó lại với nhau, ý tưởng là nó dễ dàng lắp ráp và tháo rời để sửa chữa hoặc lưu trữ, v.v.

Cài đặt in

Máy in:

Voxelab Aquila

Bệ in:

Không

**Hỗ trợ:**

Không

Tỷ lệ lấp đầy:

18&

**Ghi chú:**

In 2 bên và 1 thanh phía trước

Danh mục: Phụ kiện máy in 3D

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
242 KB
File lớn nhất
143,4 KB
