Bộ Gá Hàn Esp32 DevKit v1

Mô tả

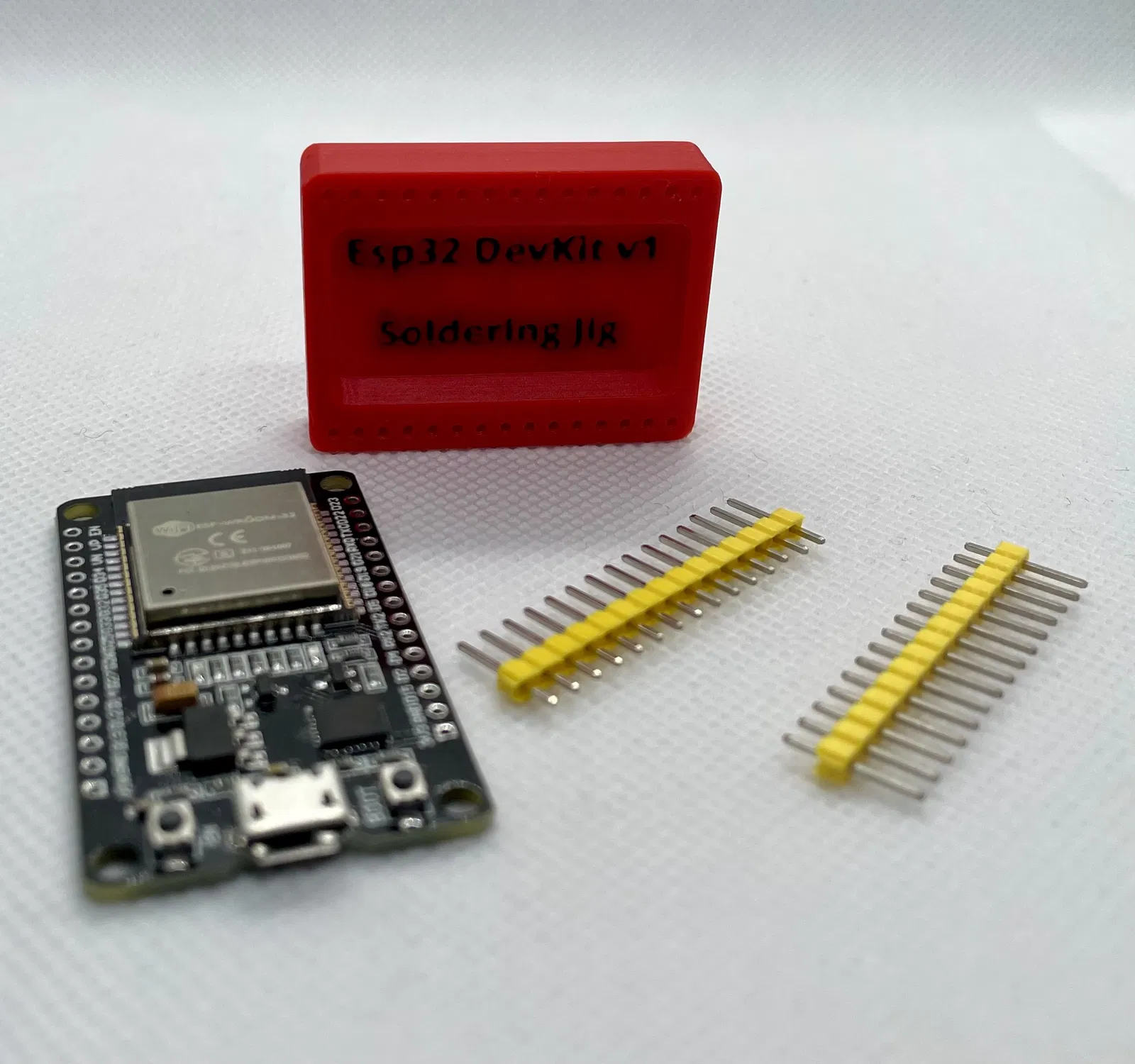

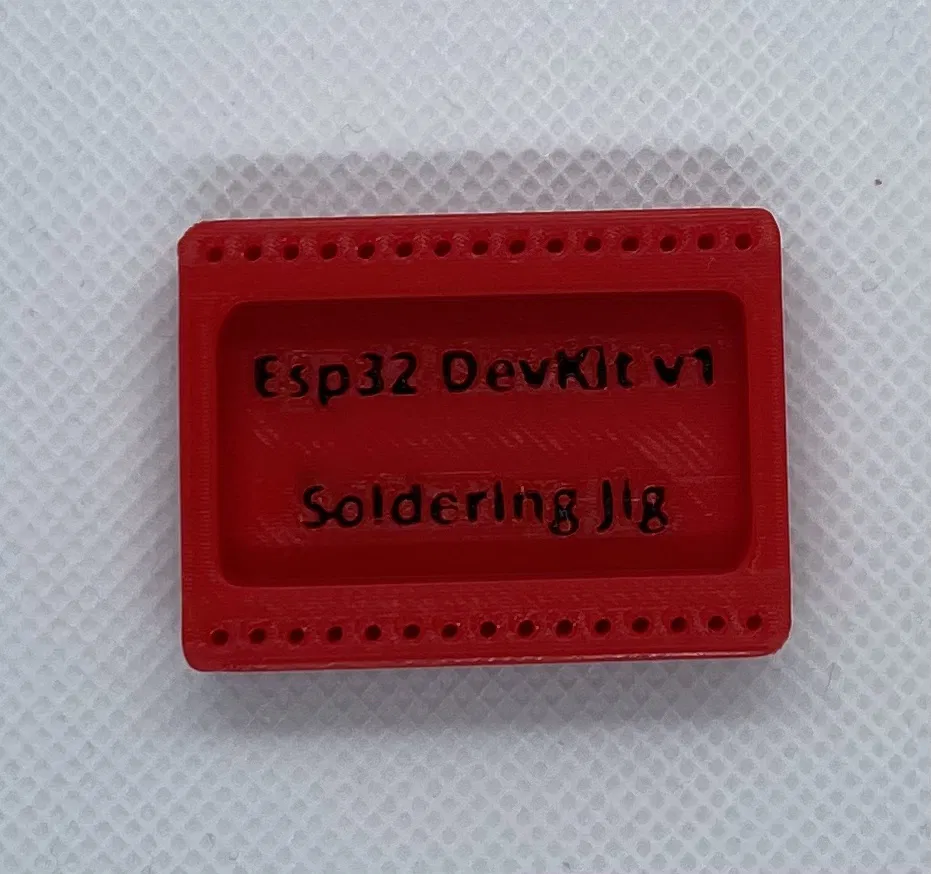

Tinh gọn các dự án Esp32 DevKit v1 của bạn với bộ gá hàn được thiết kế tùy chỉnh này. Được chế tạo cho các header chân cắm 2.54mm, nó đảm bảo việc hàn chính xác, thẳng hàng mỗi lần.

Lý tưởng cho cả người mới bắt đầu và những người làm kỹ thuật có kinh nghiệm, bộ gá này là một vật dụng không thể thiếu để lắp ráp điện tử liền mạch.

Dễ dàng in 3D và đơn giản để sử dụng, đây là một bổ sung thiết thực cho bộ công cụ của bạn, nâng cao độ chính xác và hiệu quả trong các tác vụ hàn của bạn!

Kích thước

Cài đặt máy in

Không yêu cầu cài đặt in cầu kỳ. Mô hình dễ in.

• Độ cao lớp 0.2mm
• 3 vòng tường
• 3 lớp trên
• 3 lớp dưới
• Ủi là đẹp
• Tô màu chữ cho thật ngầu!

Cách sử dụng

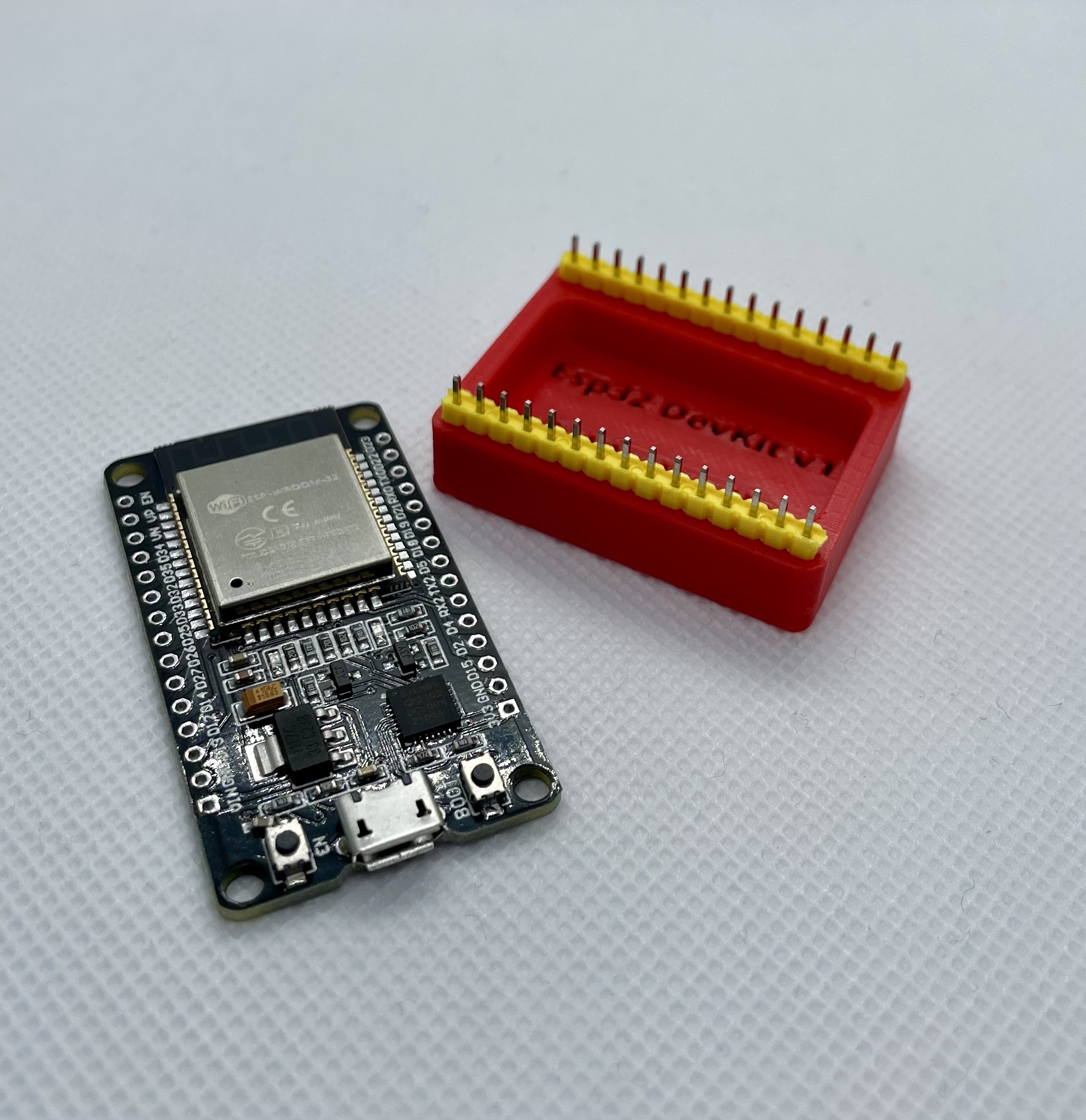

• Cắm Header: Đặt header chân cắm vào bộ gá. Đảm bảo nó vừa khít và được căn chỉnh chính xác.

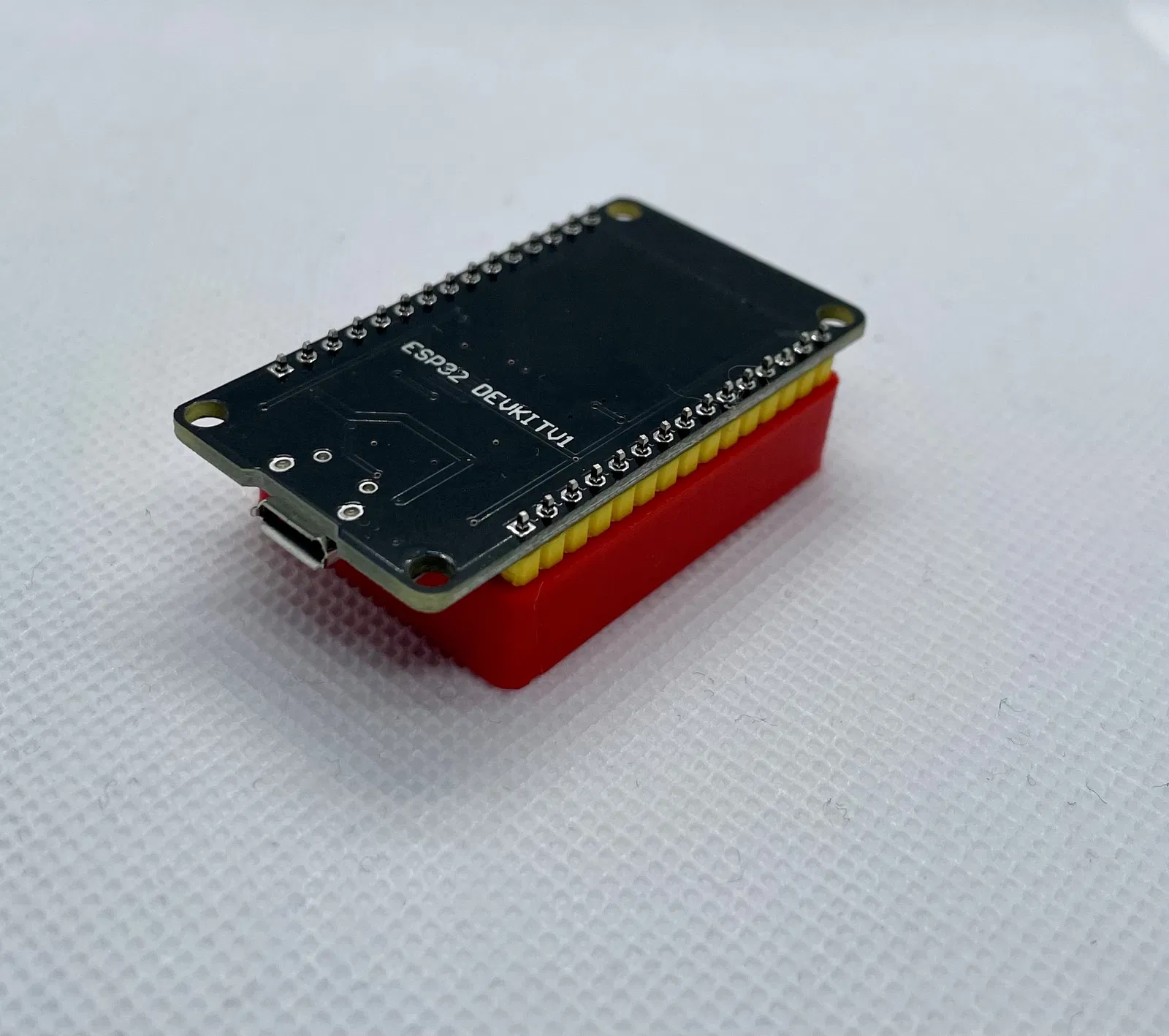

• Đặt Esp32 DevKit v1: Cẩn thận đặt Esp32 DevKit v1 của bạn lên trên các chân header. Pico nên nằm phẳng với bộ gá.
• Hàn: Bắt đầu bằng cách hàn bốn chân góc, đảm bảo tốc độ ổn định mà không vội vàng.

Cũng xem Bộ gá hàn Pico của tôi: /3d-model/khuon-han-pico-soldering-jig-cho-raspberry-pi

Cho mình xin 1 like và 1 makes nha!
