Hộp đựng bút Bambulab X1C

Tác giả jpbruce_1282374

Lượt tải
58
Lượt thích
15
Lượt coi
365

File 9 1,5 MB

  • 001_Penholder_Body_1767598490.stpSTP · 940,8 KB
  • 002_Screen_1767598491.stpSTP · 15,7 KB
  • 003_Door_Hinged_1767598492.stpSTP · 23 KB
  • 001_Penholder_Body_Grey_1767598493.stlSTL · 48,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

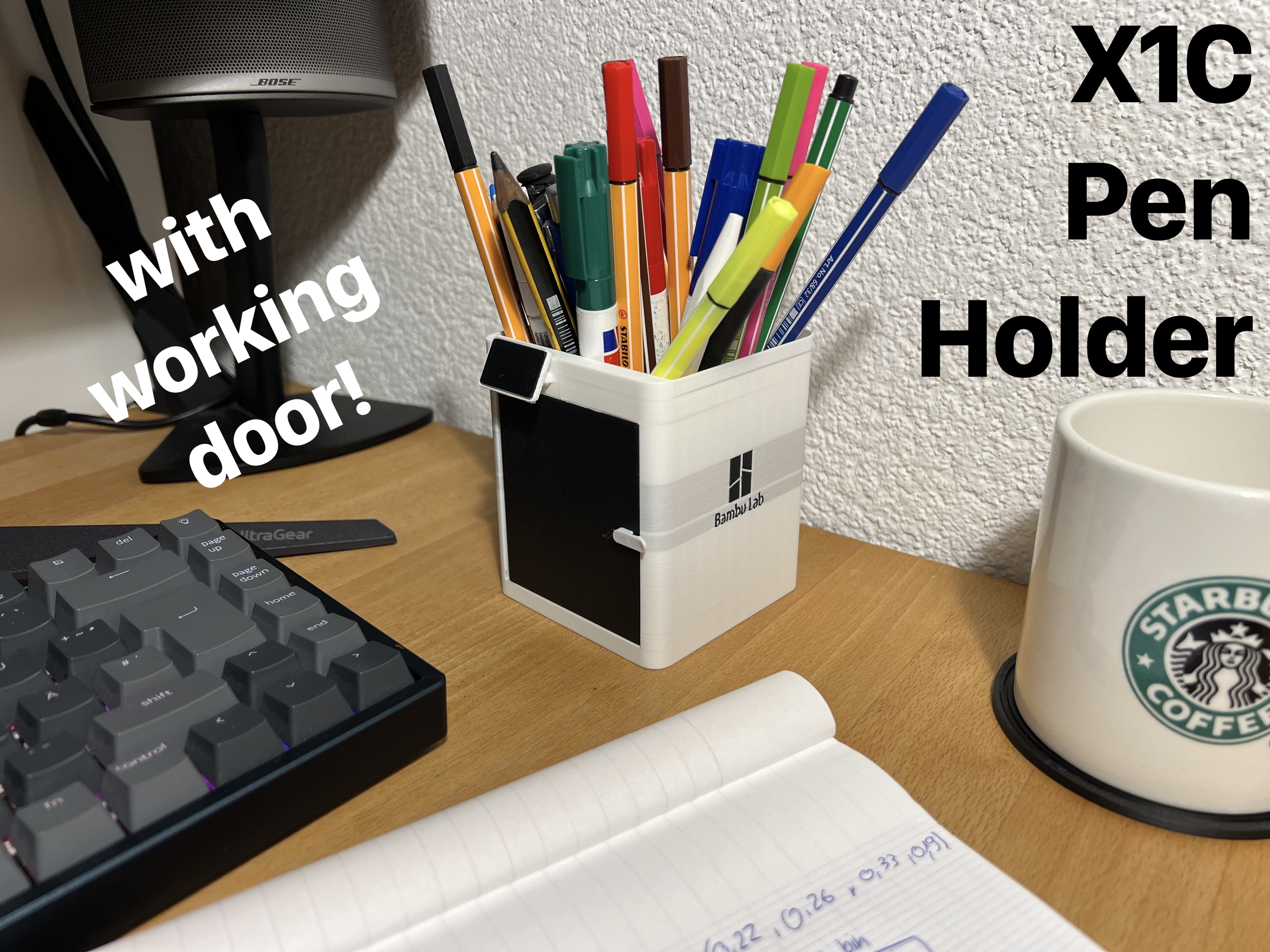

Đây là một cái
hộc đựng bút
cỡ 80x80mm (WxL) được mô phỏng theo Máy in 3D BambuLab X1Carbon CoreXY. Tỷ lệ này chỉ bằng khoảng 1/5 so với máy thật.

In

Mô hình này gồm nhiều bộ phận, tốt nhất nên in với các màu sau:

  • Đa sắc:
    • Thân máy in với logo ở cả hai mặt.
      Hoặc, một phiên bản thân không có chữ nhưng có các khe cắt cho logo ở cả hai mặt được cung cấp để in riêng. Trong trường hợp này, thân máy có màu xám và logo (in 2 lần) có màu đen.
      Trong mọi trường hợp, thân máy chính cần được in với giá đỡ cho phần trên của khung cửa.
    • Cửa máy in có tay nắm đi kèm.
      Bản in đa sắc này có thể thực hiện bằng cách đổi màu một lần, nhưng bạn cũng có thể in hai bộ phận riêng biệt (cửa màu đen, tay nắm màu xám). Nếu in chung, bạn sẽ cần giá đỡ để hỗ trợ tay nắm.
  • Đen:
    • Bộ phận màn hình.
    • Logo (2 lần) nếu bạn in riêng.

In mô hình này tốt nhất trên máy có khả năng in đa màu, hãy sử dụng tệp BambuStudio 3MF “multicolour” nếu bạn có máy in của hãng. Tôi cũng đã cung cấp các tệp STEP đã lắp ráp của thân máy và cửa cho mục đích này.

Hoặc, tôi đã cung cấp một phiên bản có thể in mà không cần đổi màu (“inParts”). Xin lưu ý rằng phiên bản này không có chữ “BambuLab” dưới logo, vì cả việc in và lắp ráp phiên bản này đều không khả thi.

Lắp ráp

Việc lắp ráp mô hình này chỉ gồm vài bước, và tối đa chỉ cần một ít keo:

  1. Tháo tất cả giá đỡ khỏi thân máy.
  2. Dán màn hình vào đúng vị trí trong khe cắt.
  3. Nếu bạn in logo riêng, hãy lắp nó vào bây giờ. Phần này cũng nên vừa khít với lực ép và bạn có thể cần cắt bớt một chút vật liệu ở các cạnh của bộ phận logo, tùy thuộc vào máy in và vật liệu của bạn.
  4. Lắp cửa vào khung. Bản lề gồm hai núm lồi ở bên trái, khớp với các chỗ lõm trong khung. Vành cong ở một cạnh cần phải ở phía trước mô hình để bạn có thể mở cửa.
    Cách dễ nhất để lắp là đặt núm dưới vào lỗ của nó, sau đó ép cửa vào khung từ bên phải, như bạn có thể thấy trong hình ảnh bên dưới. Sau đó, bạn cần giữ phần trên của cửa theo chiều ngang để giữ nó trên khung khi bạn đẩy nó sang trái, về phía chỗ lõm. Sẽ có một lực cản lớn hơn ngay trước chỗ lõm, và nó sẽ khớp vào vị trí khi bạn vượt qua một điểm nhất định.
    Cảnh báo: quy trình này có thể làm lõm khung một chút, nhưng không ảnh hưởng đến việc sử dụng mô hình. Đây là lý do tại sao tôi khuyên bạn nên thực hiện quy trình này ở phía trên cửa, bạn sẽ thấy các vết lõm ít hơn ở phía đó.

Khác

Tôi đã in mô hình này bằng màu đen & trắng thay vì đen & xám, vì tôi không có sẵn màu xám. Tuy nhiên, trông nó vẫn đẹp nên đừng bận tâm nếu bạn không có đủ màu sắc hoàn hảo. :)
