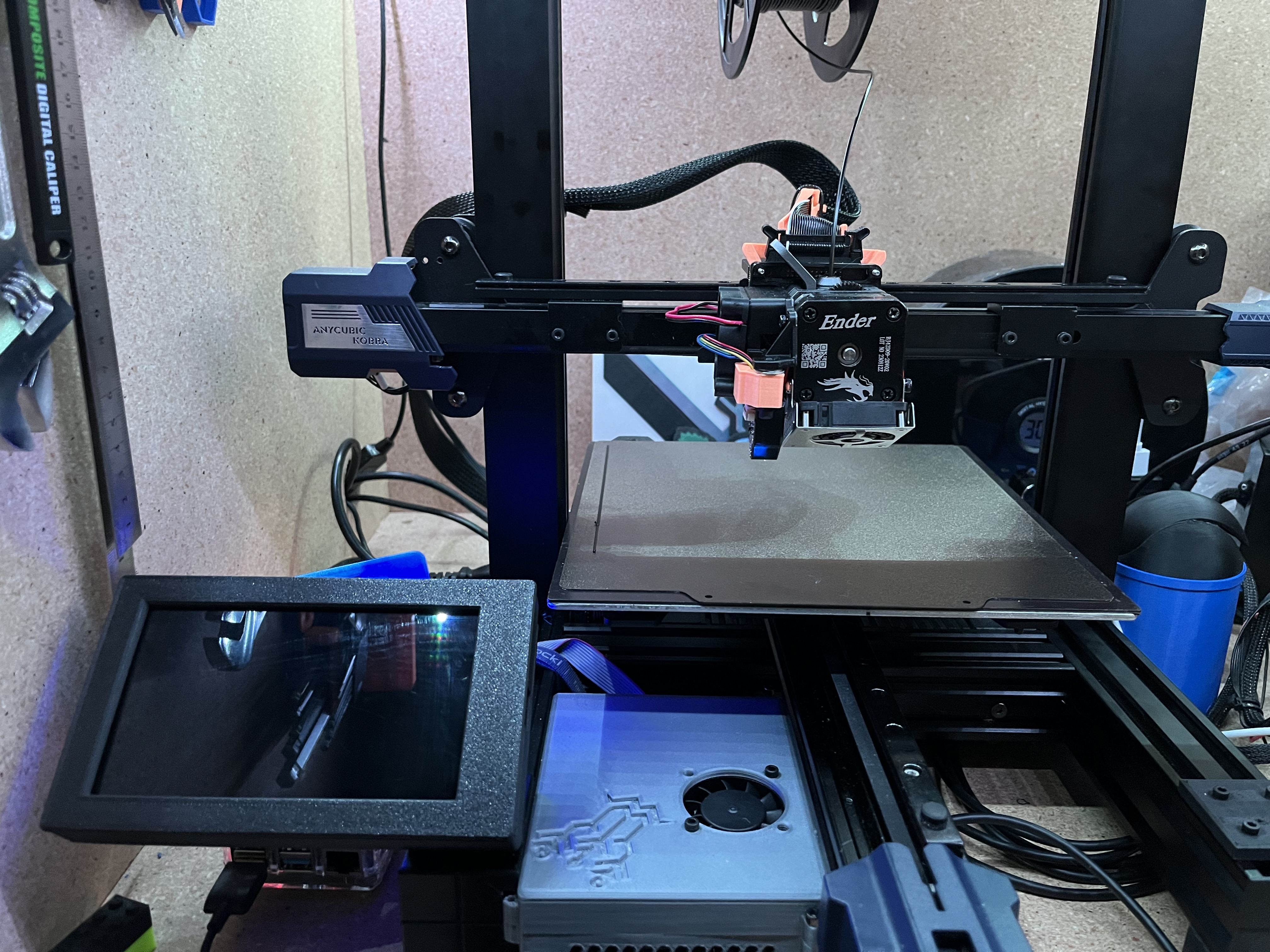

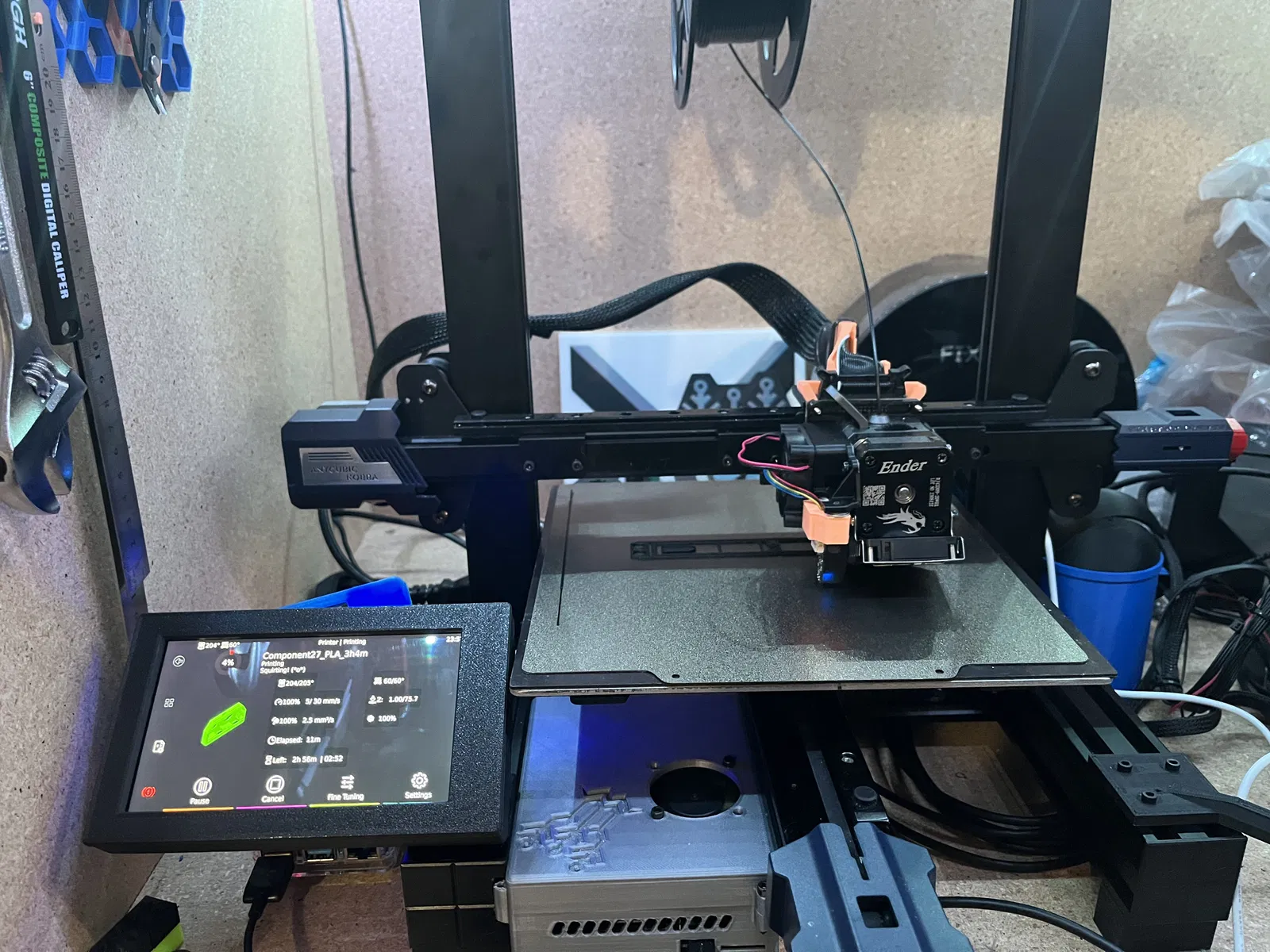

Giá đỡ điện thoại cho màn hình Klipper

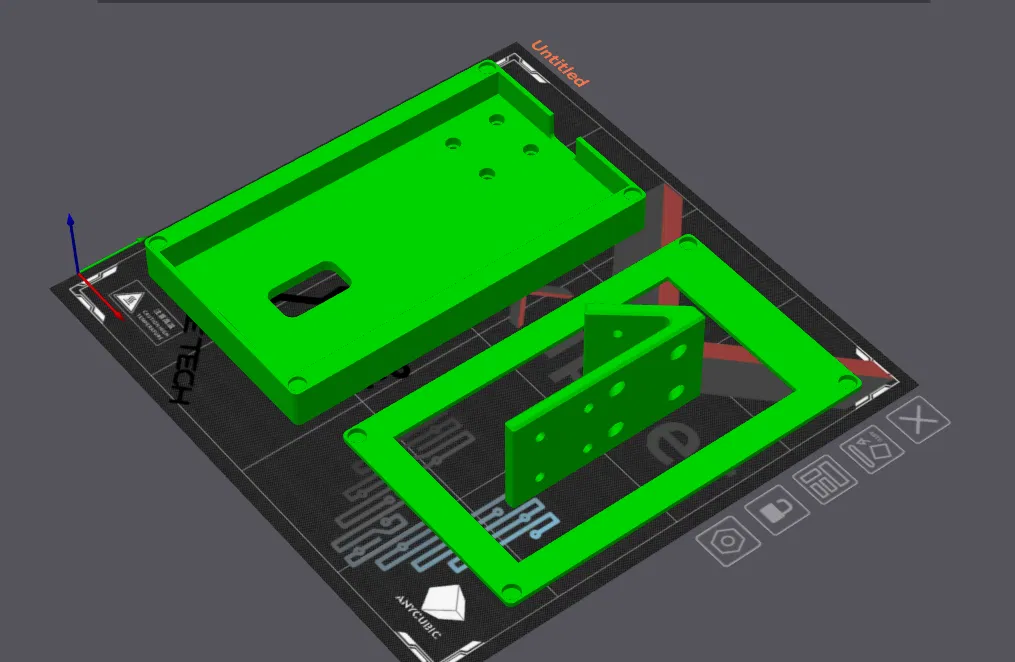

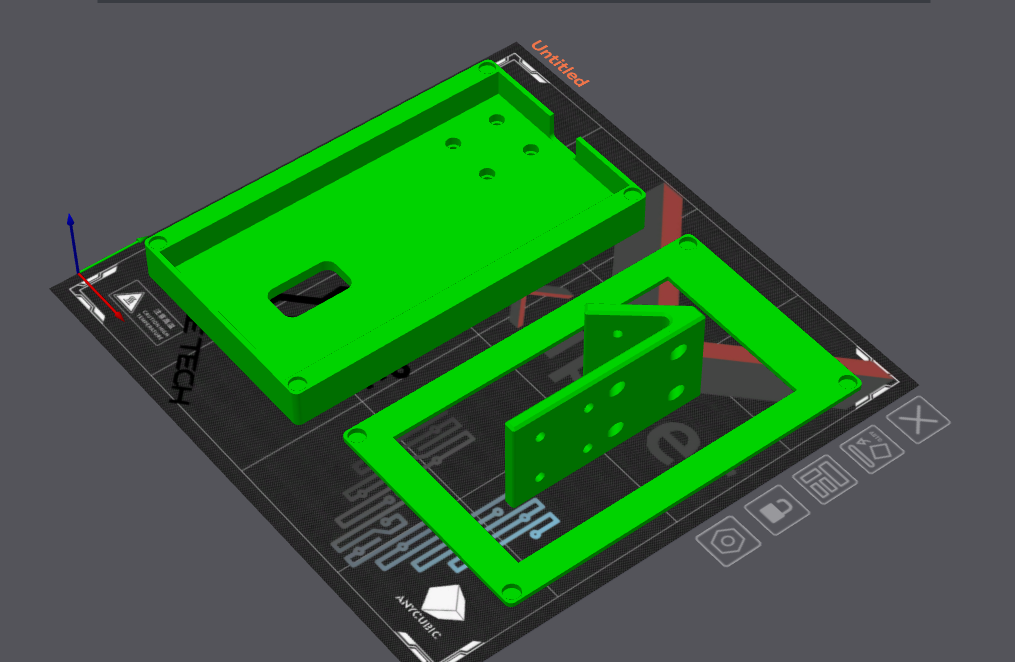

Cài đặt in:

Đầu phun .4

Chiều cao lớp .2

Tắt quạt để tránh bị cong vênh

BOM:

4 vít đầu trụ m3 (đủ dài để đi qua ngàm đỡ thanh nhôm và vào khe chữ T với đai ốc T đã lắp)

4 vít đầu trụ m3 loại 10mm

4 đai ốc T m3

4 ren nhiệt (heatset inserts)

8 nam châm 6x2 mm

Keo dán

Lắp ráp:

Ngàm đỡ thanh nhôm:

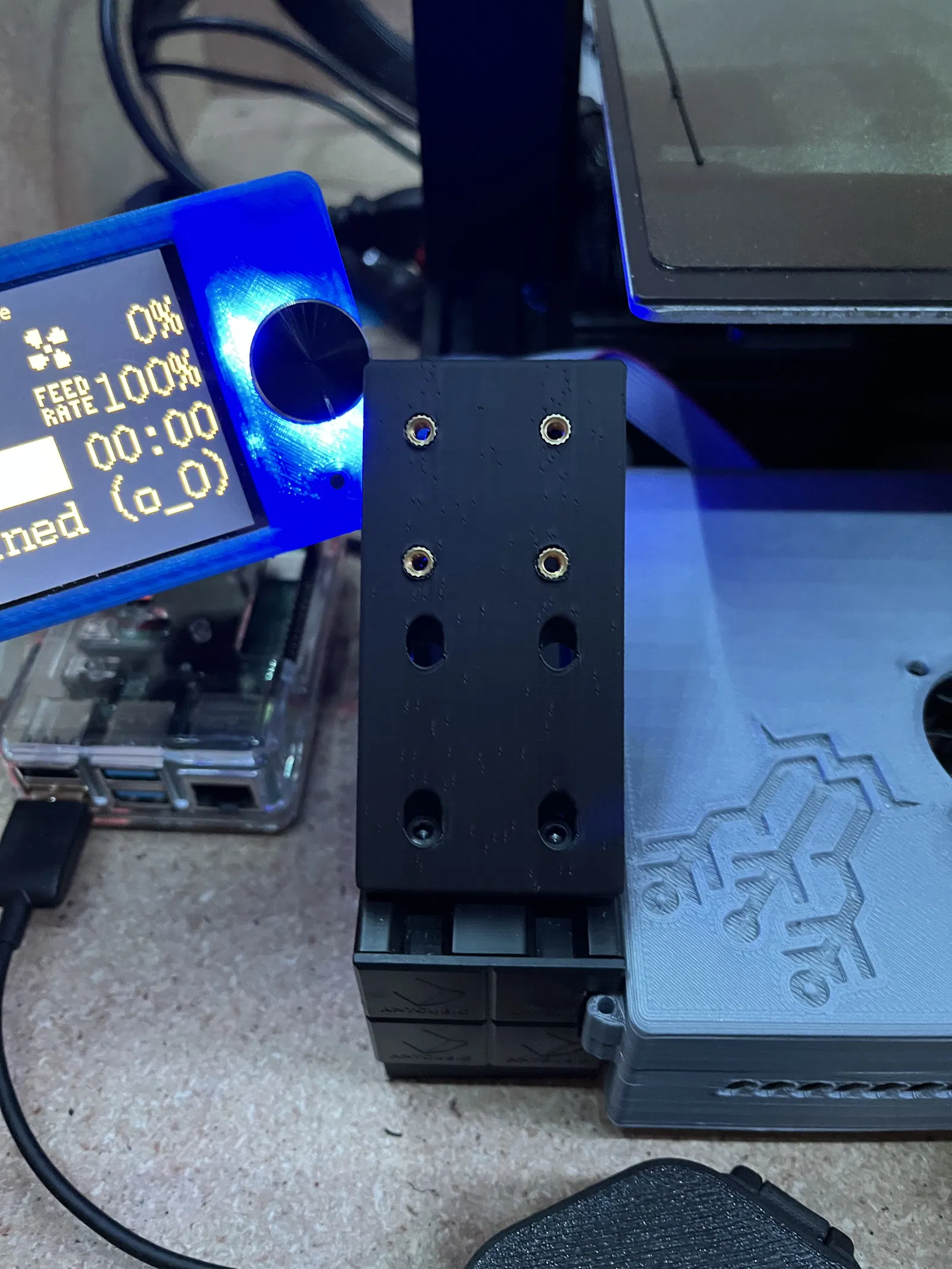

Ép 4 ren nhiệt vào ngàm đỡ thanh nhôm (nơi đế điện thoại và ngàm đỡ thanh nhôm sẽ tiếp xúc)

Đặt 4 vít m3 dài hơn xuống từ trên qua các lỗ dẫn hướng vát

Luồn đai ốc T vào các vít dài (chỉ vài vòng ren, đừng siết chặt)

Trượt ngàm đỡ thanh nhôm đã lắp ráp vào thanh nhôm

Siết chặt cả 4 vít dài để cố định vào thanh nhôm

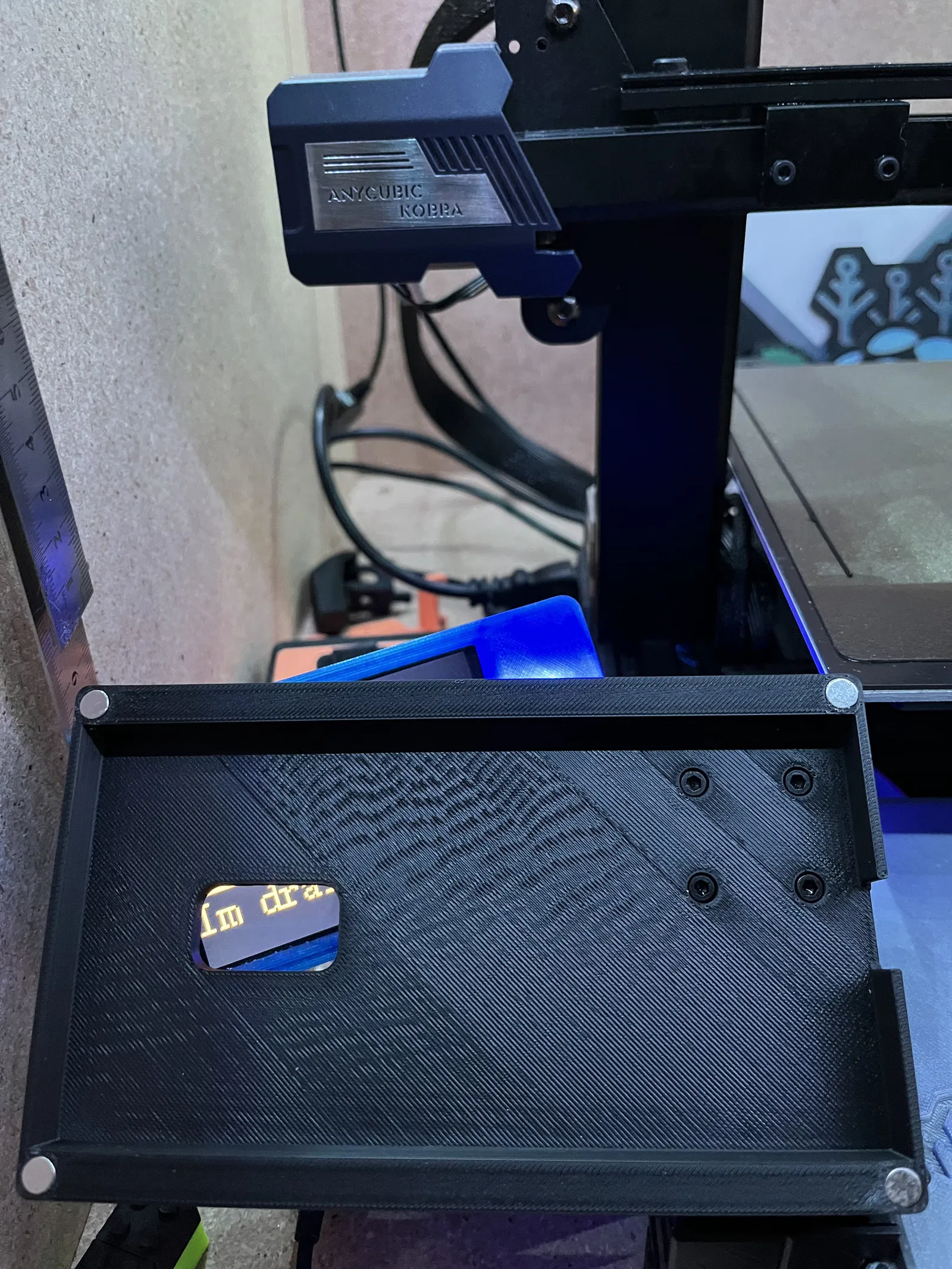

Đế điện thoại:

Phết keo 4 nam châm vào các lỗ nam châm của đế điện thoại Để khô!

Lấy thêm 4 nam châm khác, đặt một cái lên mỗi nam châm đã dán, đánh dấu các nam châm bằng bút dạ

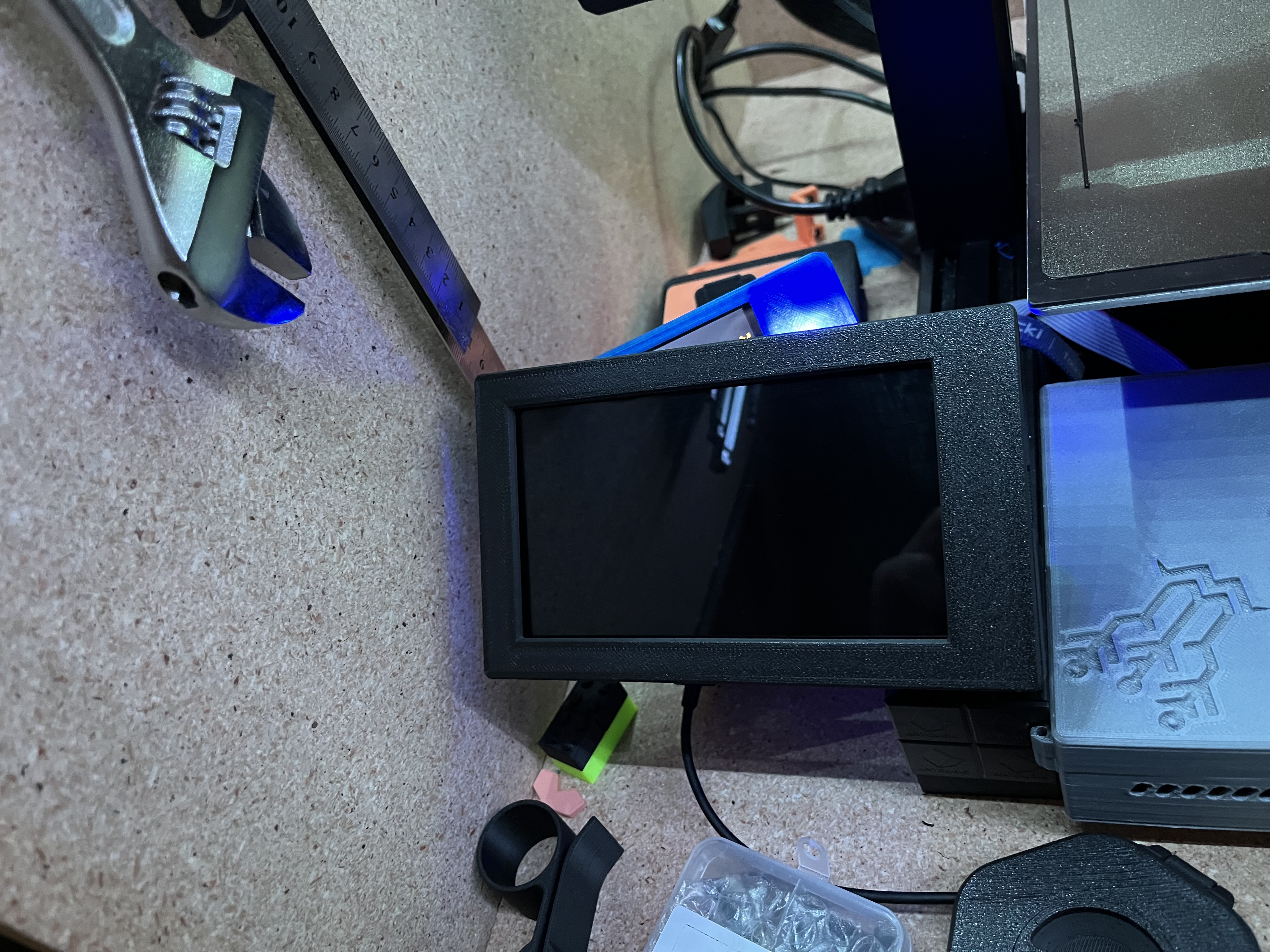

Nắp che màn hình:

Đảm bảo mặt nạ che có đúng hướng như khi có điện thoại ở đó

Từng cái một (để khô vài phút), phết keo các nam châm đã đánh dấu với mặt có dấu úp xuống vào lỗ tương ứng

Để tất cả nam châm khô hoàn toàn

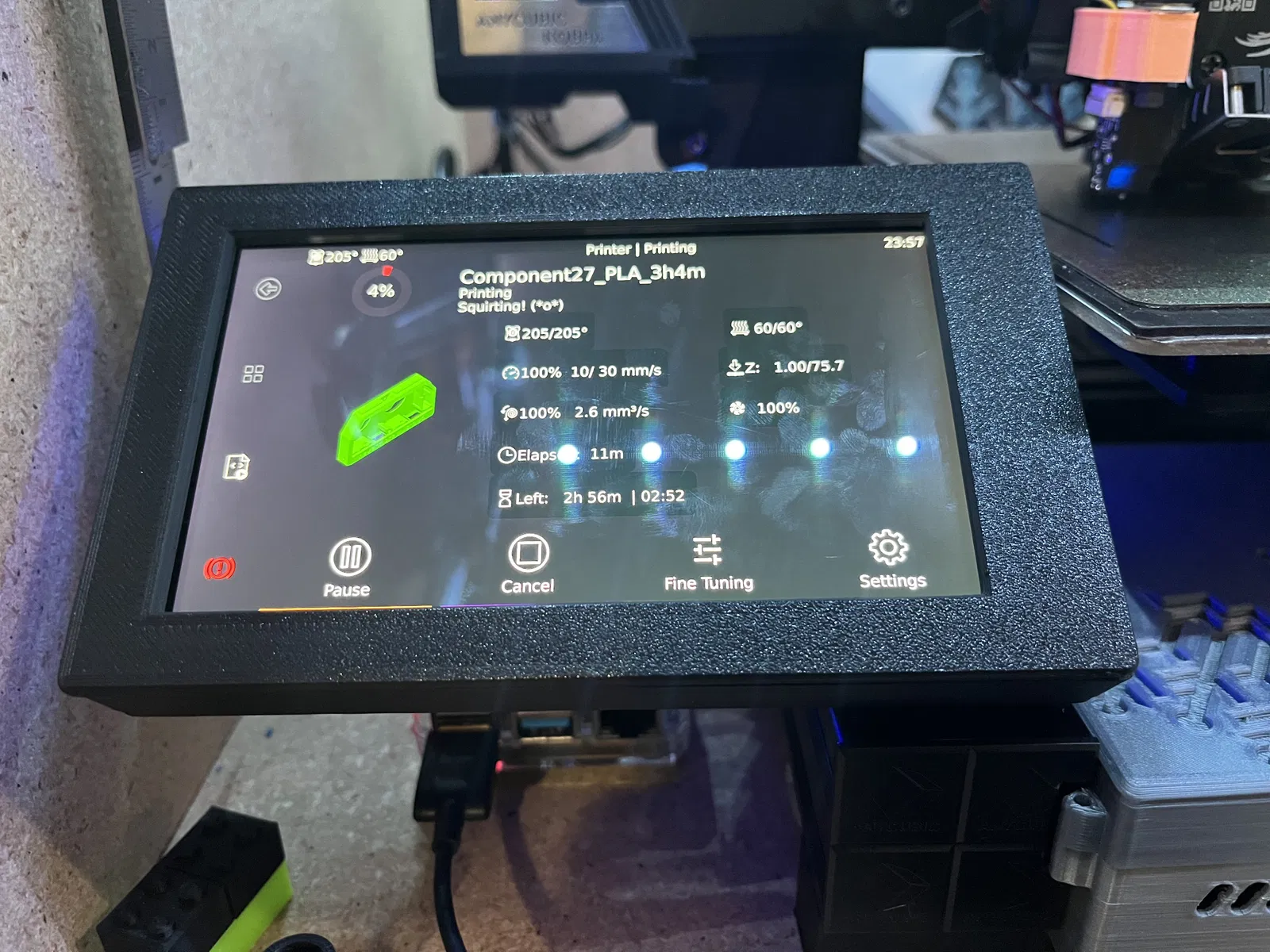

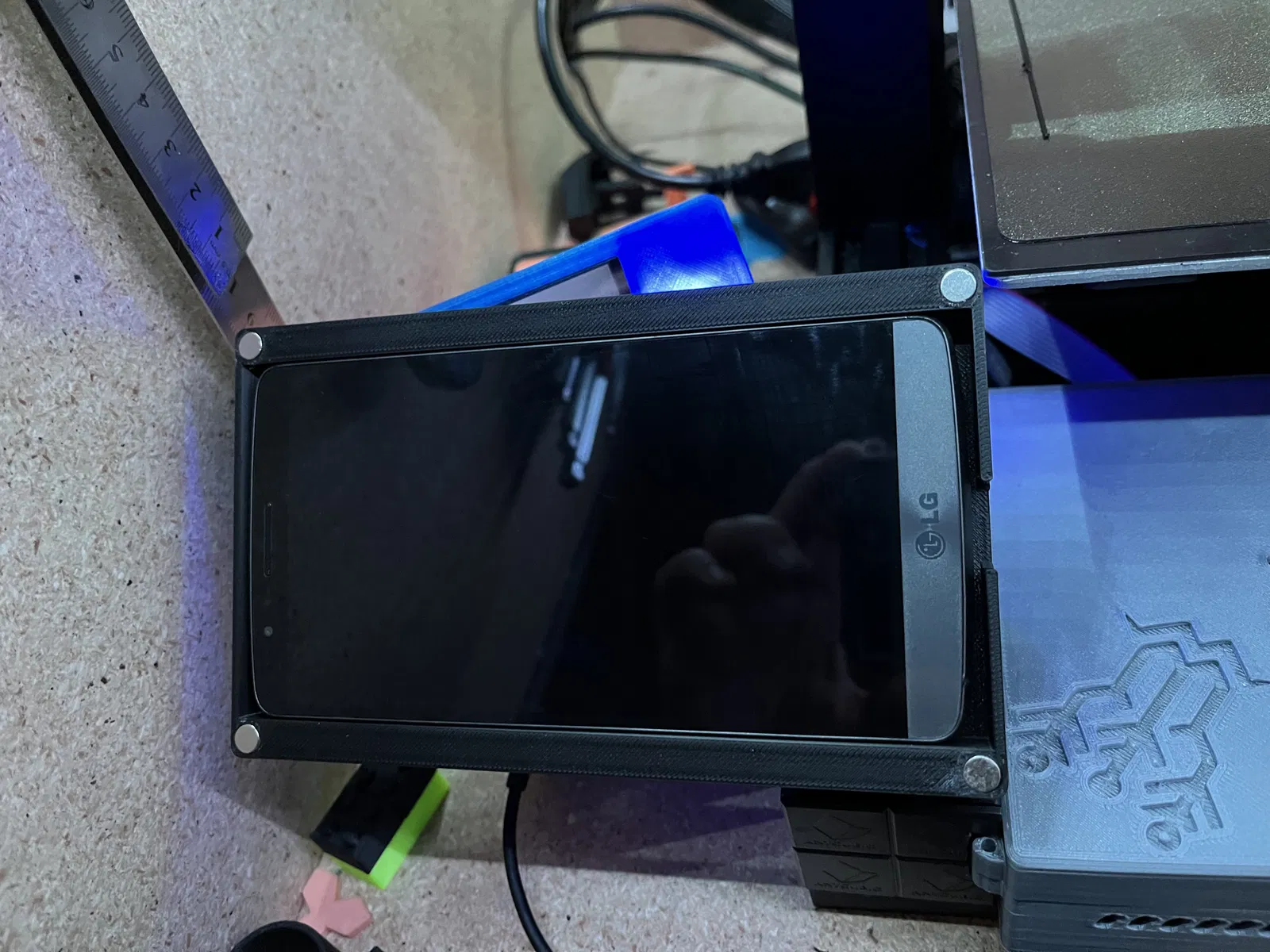

Giờ thì bạn có thể đặt điện thoại vào và lắp nắp che màn hình!
