Chân Đế Màn Hình In 3D Theo Thông Số

Chân Đế Màn Hình In 3D Theo Thông Số

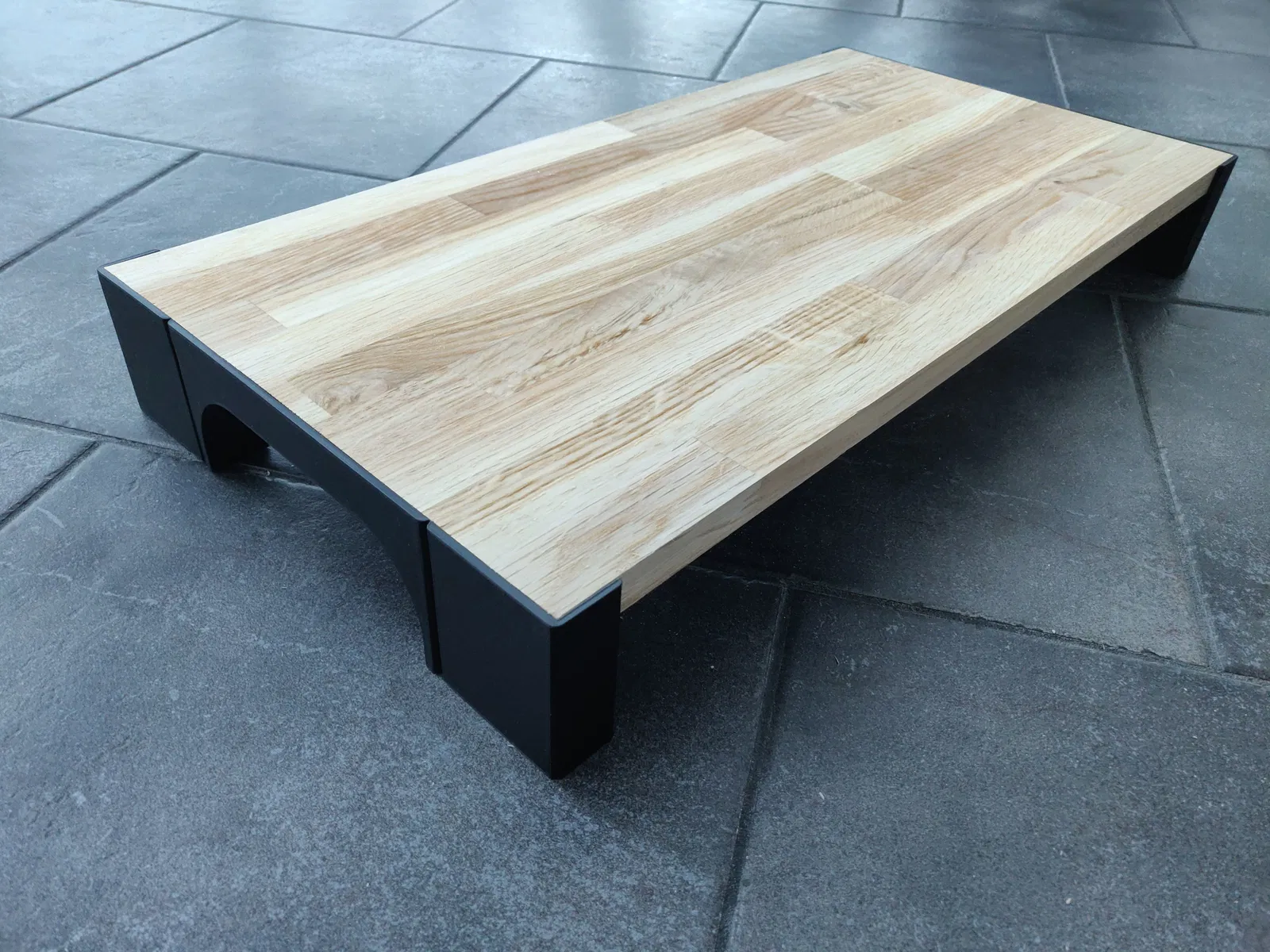

Bộ chân đế để tự làm kệ màn hình, dùng kết hợp với tấm gỗ. Kích thước tấm gỗ mặc định là rộng 300mm và dày 18mm, có thể tùy chỉnh dễ dàng trong bảng tính của FreeCAD.

Tấm ở giữa có lẽ không cần thiết lắm, nó chủ yếu để che các cạnh của tấm gỗ mà trong trường hợp của mình thì nó không được đẹp lắm. Bạn cũng có thể muốn gắn thêm chân đế cao su hoặc vật liệu cao su khác ở dưới đế.

Đối với ốc vít, mình dùng loại ốc gỗ đầu phẳng (không làm lõm) 4mm x 20mm.

In ra hai bộ đặt nằm xuống như thế này:

Kích thước có thể tùy chỉnh dễ dàng trong bảng tính của FreeCAD:

Nhớ chừa khoảng 1mm hoặc hơn về chiều rộng để tạo dung sai, và khoảng 0.1-0.3 về độ dày tùy thuộc vào tấm gỗ của bạn. Cũng lưu ý đến sự khác biệt về kích thước của các tấm gỗ. Tấm của mình ghi là rộng 300mm nhưng thực tế là 303mm.

Ngoài ra còn có các phiên bản cắt gọn của chân góc để dùng làm hướng dẫn khoan.
