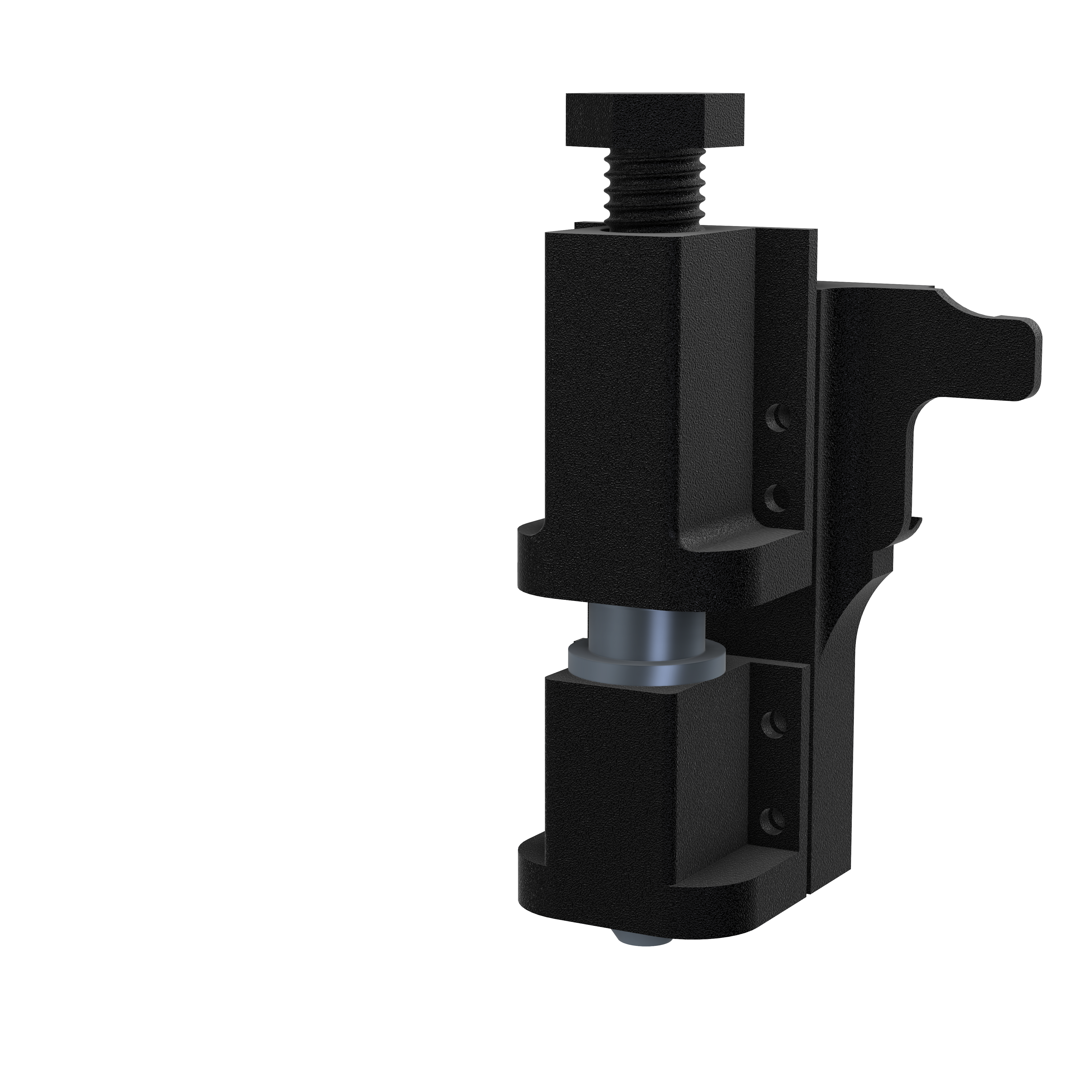

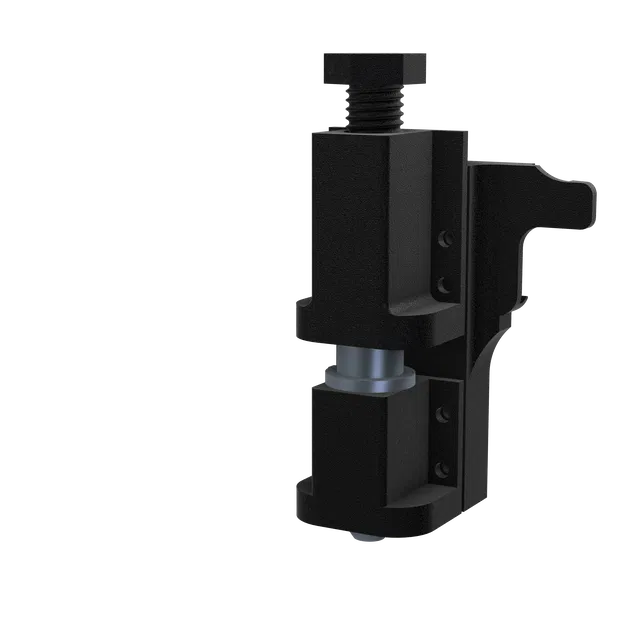

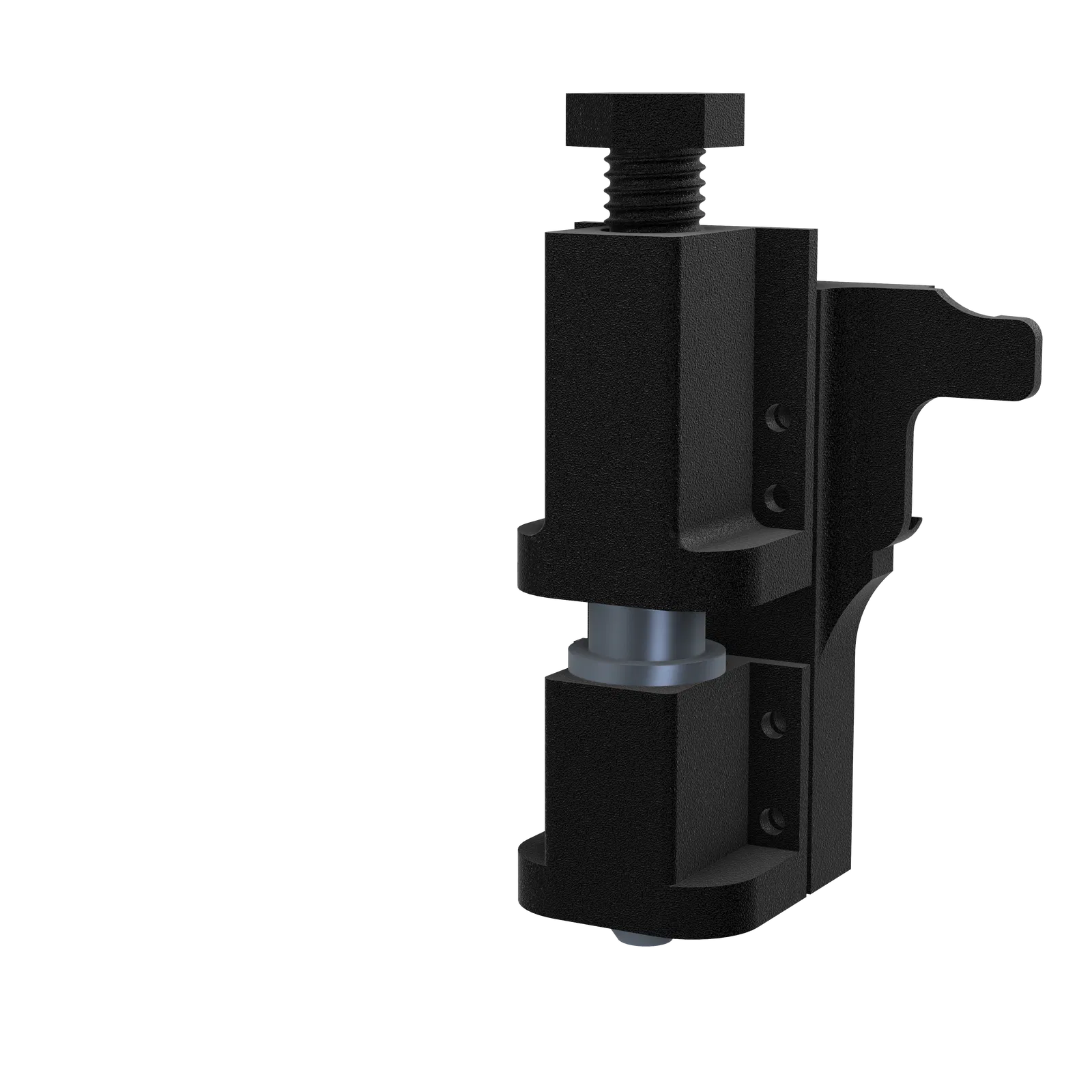

Giá đỡ dao cắt decal có lò xo và ngàm hoán đổi cho Ender 3 S1

Phần đính kèm dao cắt decal cho máy in 3D cần có hai tính năng chính:

• Căng lò xo để bù đắp cho các vấn đề về cân bàn (Bạn không bao giờ có thể có một bàn máy in 3D phẳng như khu vực cắt của Cricut hay Silhouette)
• Khớp nối dao cắt decal thật chặt để có độ rơ tối thiểu khi thực hiện các chuyển động

Đây là thiết kế đơn giản nhất tôi có thể tạo ra để giải quyết cả hai trường hợp, và nó hoạt động cực kỳ tốt. Trong quá trình thử nghiệm, tôi có thể cắt decal một cách đáng tin cậy với kích thước ~200 micron, và với sự may mắn cùng kiên nhẫn, tôi đã có một vài chi tiết đạt ~120 micron.

Bạn có thể gắn tạm cái này vào bên cạnh bộ phận làm nóng của máy in, nhưng kết quả tốt nhất đến từ việc thay thế hoàn toàn bộ phận làm nóng và đặt dao cắt decal càng gần trục X càng tốt. Điều này loại bỏ bất kỳ mô-men xoắn nào làm ảnh hưởng đến độ chính xác.

Yêu cầu:

• Vỏ dao cắt decal và lưỡi dao như thế này
• Một chiếc lò xo từ cây bút cũ - Càng rẻ và càng yếu càng tốt. Bạn muốn lò xo chỉ đủ sức đẩy dao cắt xuống dưới trọng lực. Đảm bảo lò xo của bạn lớn hơn cái núm nhỏ ở trên dao cắt decal
• 4 ốc M3 (Nếu muốn, bạn có thể mượn ốc từ máy in 3D của mình, dùng chúng để định vị các bộ phận lại với nhau, dán chúng lại, sau đó tháo ốc ra)
• Giá đỡ hoán đổi nóng này nếu bạn có Ender 3 S1 (hoặc tương tự với bộ phận làm nóng Sprite), nếu không, bạn sẽ cần tự làm giá đỡ để giữ các bộ phận.

In:

• Dung sai của bộ phận này cố tình làm chặt và được thiết kế để bạn có thể dùng giấy nhám hoặc dũa sau đó cho đến khi dao cắt decal vừa khít với ít độ rơ nhất có thể
• Chiều cao lớp 0.2mm
• Độ rộng đường in 0.4mm
• Bất cứ thứ gì >10% độ đặc ruột. Càng chắc chắn càng tốt
• In từng cái một
• Cần có bộ phận hỗ trợ cho kẹp đế.

Lắp ráp:

1. Dùng giấy nhám chà nhám mặt trong của cả hai phần rỗng cho đến khi đáy dao cắt decal vừa với phần vỏ ngắn hơn, và đỉnh dao cắt decal vừa với phần vỏ cao hơn. Các đế loe của vỏ phải ở phía dưới. Độ khít phải càng chặt càng tốt mà không làm dao cắt bị kẹt bên trong.
2. Vặn phần vỏ ngắn vào đáy đế sao cho các cạnh đáy thẳng hàng.
3. Đảm bảo lưỡi dao cắt decal của bạn ở đúng độ cao; nó chỉ nên vừa nhú ra ở đáy vỏ. Bạn nên có thể kéo nó trên một miếng decal bằng tay và nó chỉ cắt decal chứ không cắt giấy lót. Điều này rất quan trọng! Nếu nó nhô ra quá nhiều, bạn sẽ gặp rắc rối đau đầu khi cố gắng điều chỉnh Z-offset sau này từng bước 0.005mm.
4. Đặt dao cắt decal vào bên trong vỏ, sau đó trượt phần vỏ trên qua đỉnh.
5. Đây là phần khó; các lỗ ốc của bạn gần như chắc chắn sẽ không thẳng hàng hoàn hảo, vì vậy hãy thử nghiêng một chút cho đến khi mọi thứ trượt mượt mà, sau đó siết chặt ốc.
6. Lấy con ốc lục giác lớn và đặt lò xo bút của bạn vào đó. Nếu nó quá lỏng, bạn có thể cần một lò xo lớn hơn (hoặc thêm vài giọt keo / đất sét dính ở đáy để giữ cho nó cố định).
7. Vặn ốc lục giác vào đỉnh. Giữ vỏ úp ngược và ấn dao cắt decal từ dưới lên. Tiếp tục vặn cho đến khi lò xo có thể đẩy dao cắt decal trở lại chống lại ngón tay bạn một cách đáng tin cậy mỗi khi bạn ấn nó xuống.

Bổ sung (Tùy chọn):

Thiết lập Klipper để dễ dàng chuyển đổi giữa hai chế độ, làm theo các bước tại đây

Phần mềm tùy chỉnh cho Windows để tạo GCode cắt/vẽ từ SVG (và tùy chọn gửi trực tiếp đến Klipper) tại đây
