BMW E30 - bộ chuyển đổi lắp radio phẳng

Một bộ chuyển đổi cho bảng điều khiển sưởi ấm của xe BMW E30 để lắp radio phẳng với bảng điều khiển. Bộ chuyển đổi này sẽ đặt radio lùi vào bảng điều khiển khoảng 7mm.

Để có thể sử dụng bộ chuyển đổi này, bạn sẽ cần sửa đổi một chút bảng điều khiển sưởi ấm của mình.

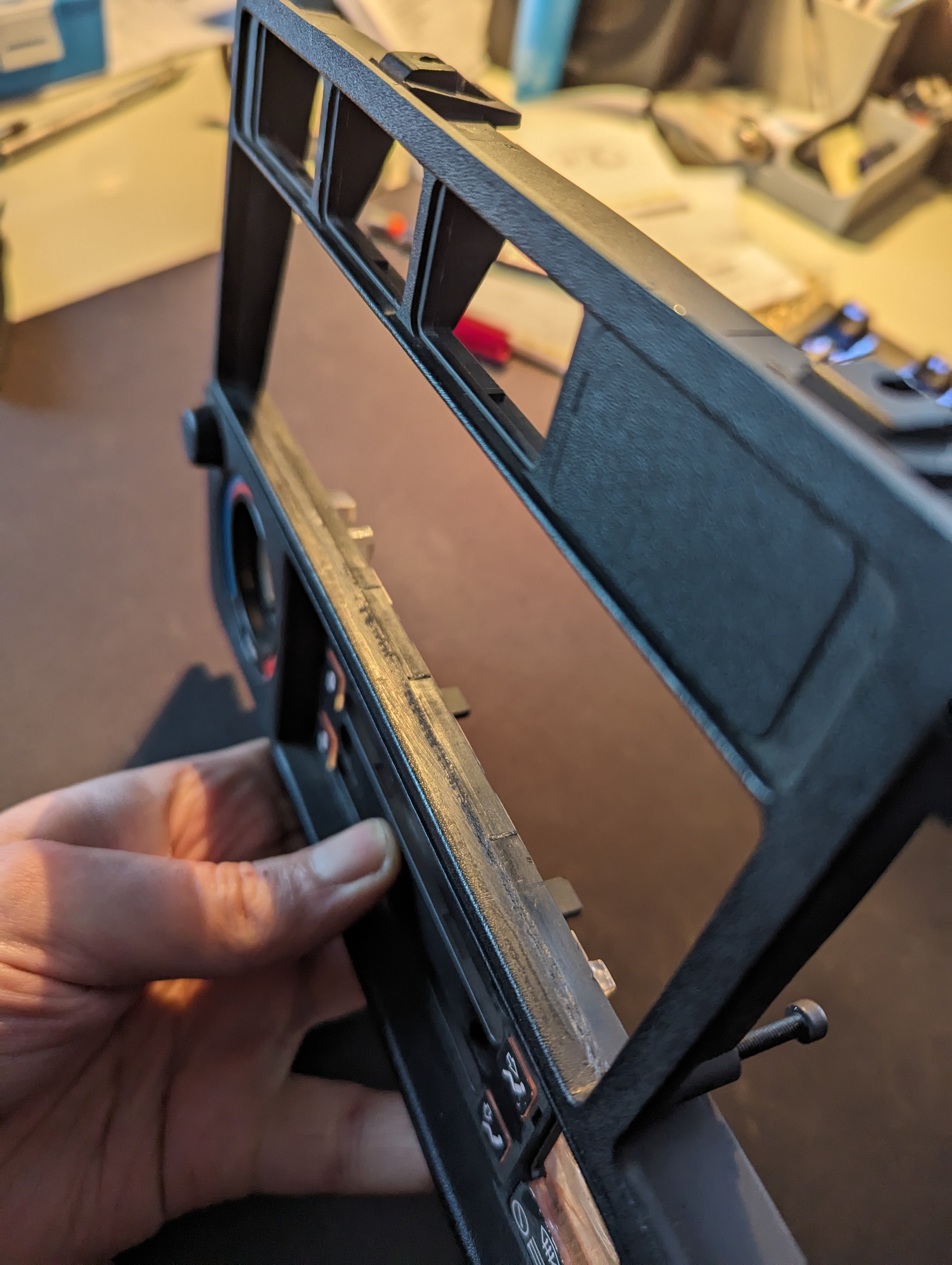

Phần vành ban đầu nơi radio được gắn vào sẽ cần được loại bỏ cẩn thận xung quanh toàn bộ chu vi (chỉ phần vành dưới được loại bỏ được chụp trong ảnh).
(Tôi đã sử dụng kìm cắt phẳng và làm sạch bằng dũa, máy mài Dremel cũng có thể làm được)

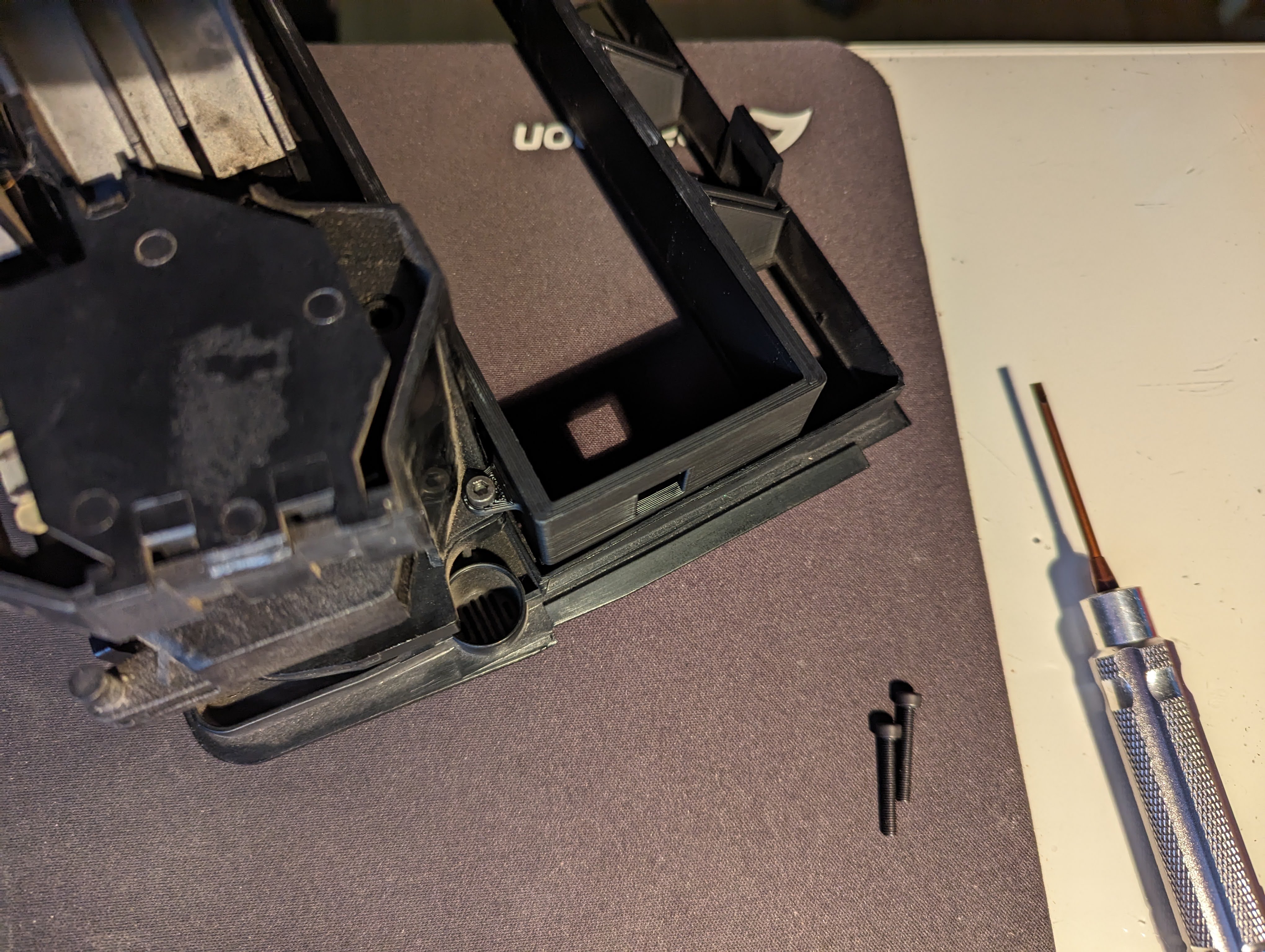

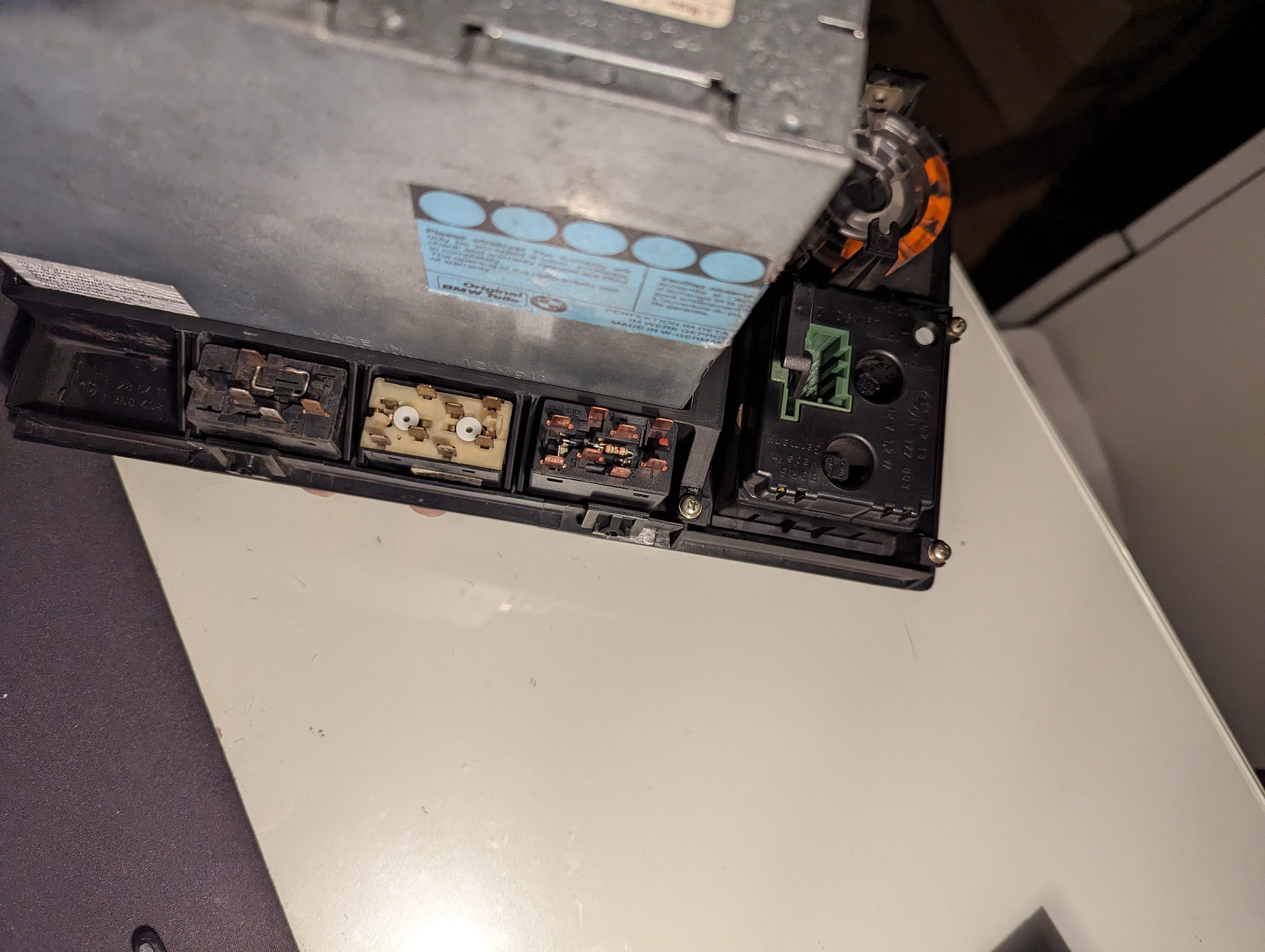

Bộ chuyển đổi khớp với các gân gia cố hiện có giữa hàng công tắc phía trên, nếu bạn muốn, bạn cũng có thể thêm keo ở đây. Tuy nhiên, chỉ cần dựa vào ba vít gắn là đủ (hai vít của OBC/đồng hồ và vít thứ ba của bộ điều khiển sưởi ấm, bạn sẽ cần một vít M3x8mm dài hơn một chút)

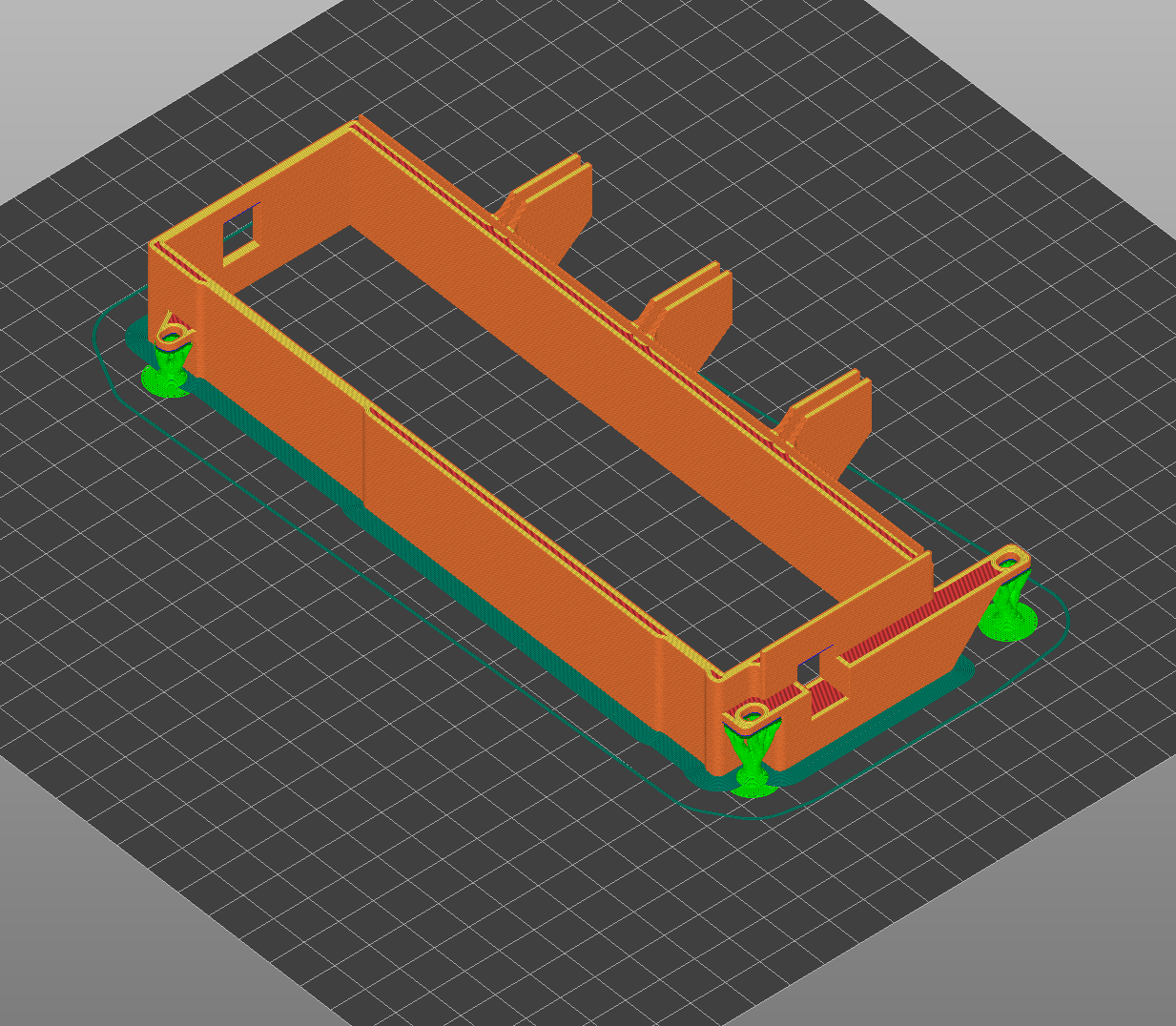

Định hướng bản in như trong hình, cũng sử dụng một số bộ phận hỗ trợ. Tôi đã sử dụng ABS để in bộ chuyển đổi này vì khu vực này có xu hướng nóng lên trên lõi sưởi.

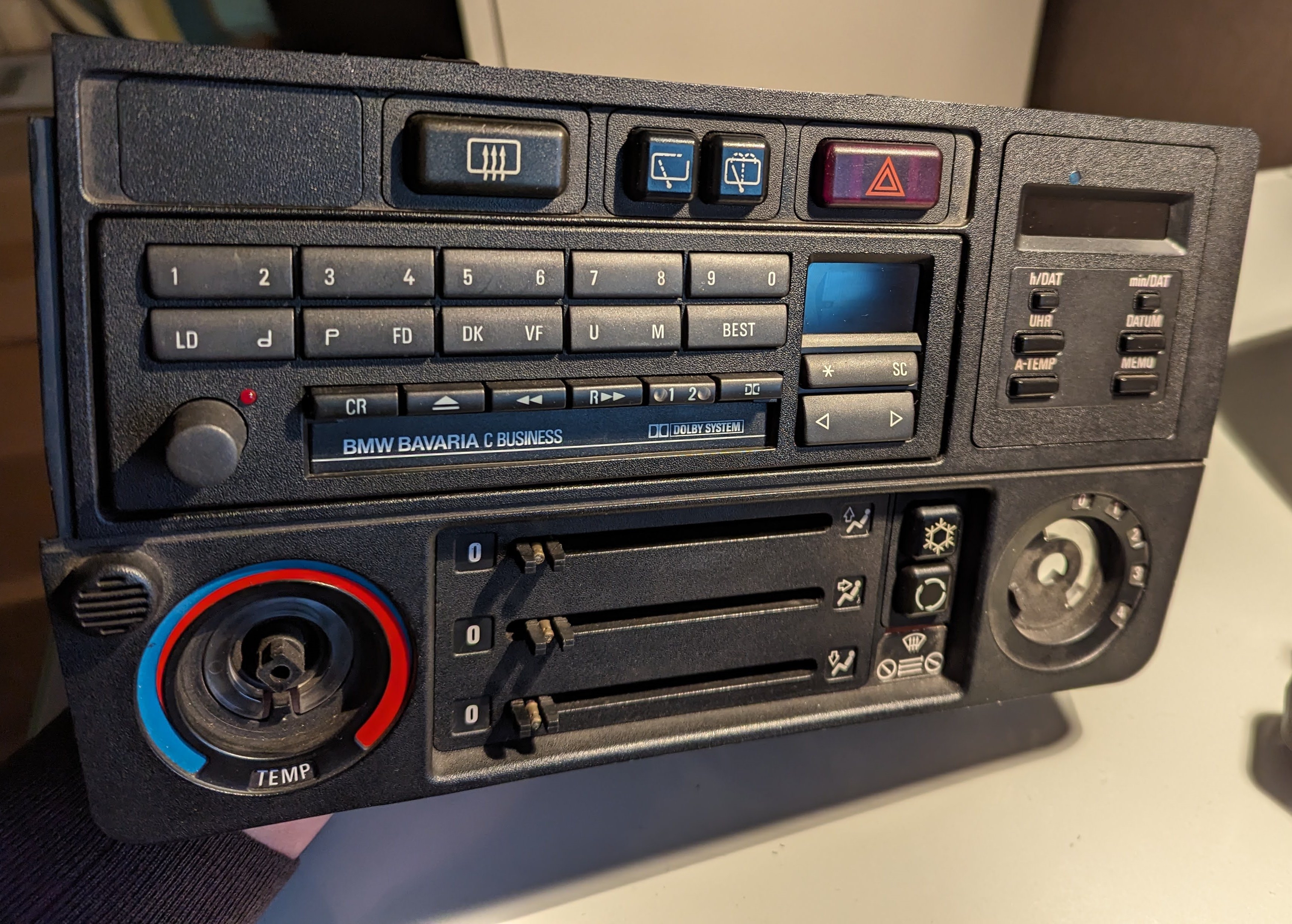

Hiện tại, bản sửa đổi này chỉ được thử nghiệm trên radio BMW Bavaria C Bussiness của tôi. Nếu radio của bạn ban đầu cũng được gắn vào vành nhỏ xung quanh lỗ mở, thì nó cũng có thể được gắn vào bộ chuyển đổi này.

Trong một bản cập nhật trong tương lai, tôi muốn bao gồm cả các phần cắt của khung 1DIN để có thêm các tùy chọn lắp đặt cho các radio khác. Nếu bạn có bất kỳ tệp 3D nào có thể sử dụng để bao gồm các lỗ mở này, vui lòng cho tôi biết để tôi có thể cập nhật mô hình của mình!!

Chỉnh sửa: Nhờ cộng đồng, tôi đã có thể cập nhật mô hình của mình để phù hợp với khung radio BMW bằng thép (mã phụ tùng 65121375737). Điều này sẽ cho phép lắp đặt các radio aftermarket. Tôi đã thêm một mô hình mới có tên là E30 Radio Adapter - BMW 65121375737
