Máy Hút Khói Di Động Phong Cách Dewalt

Mô tả

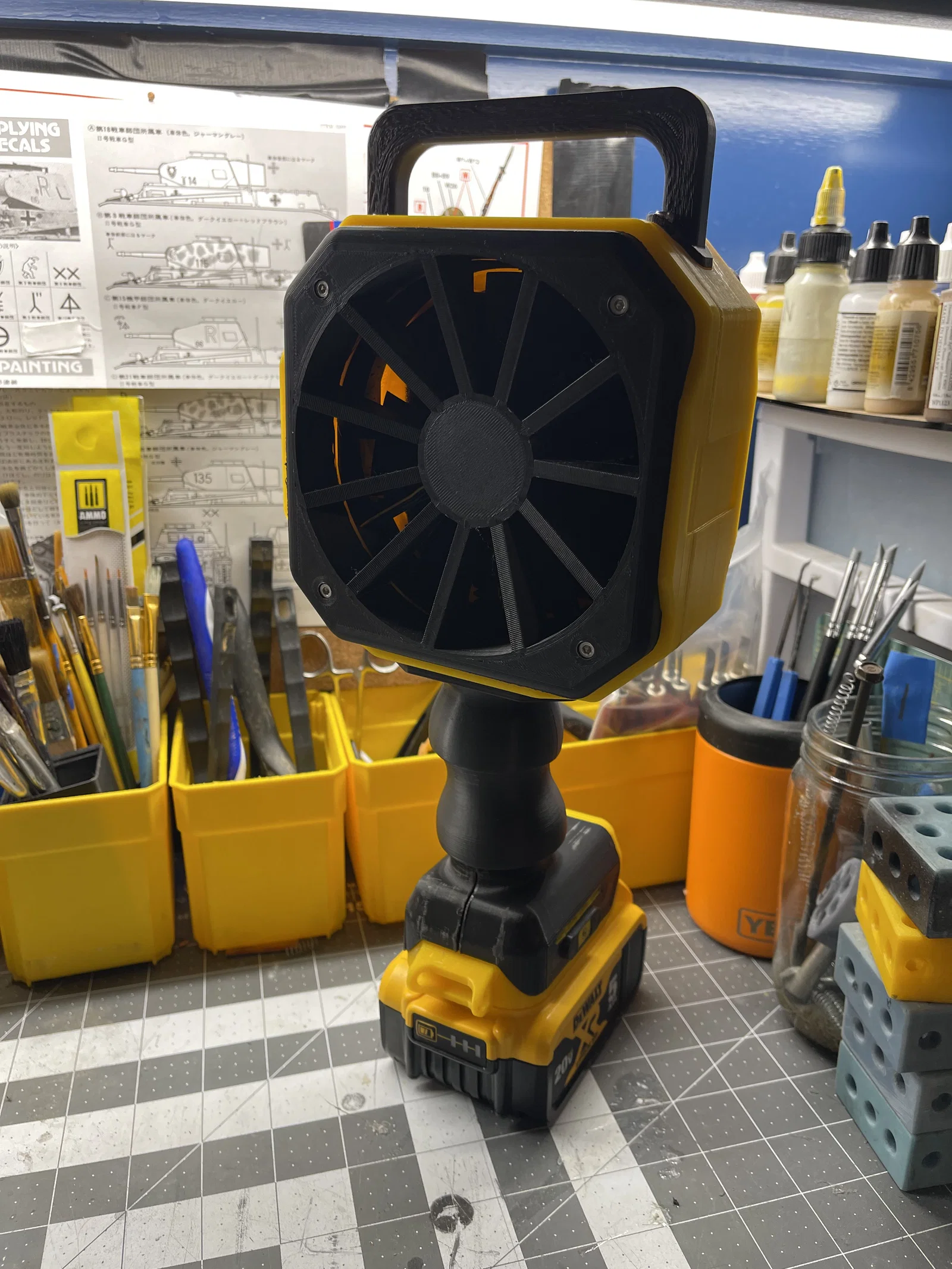

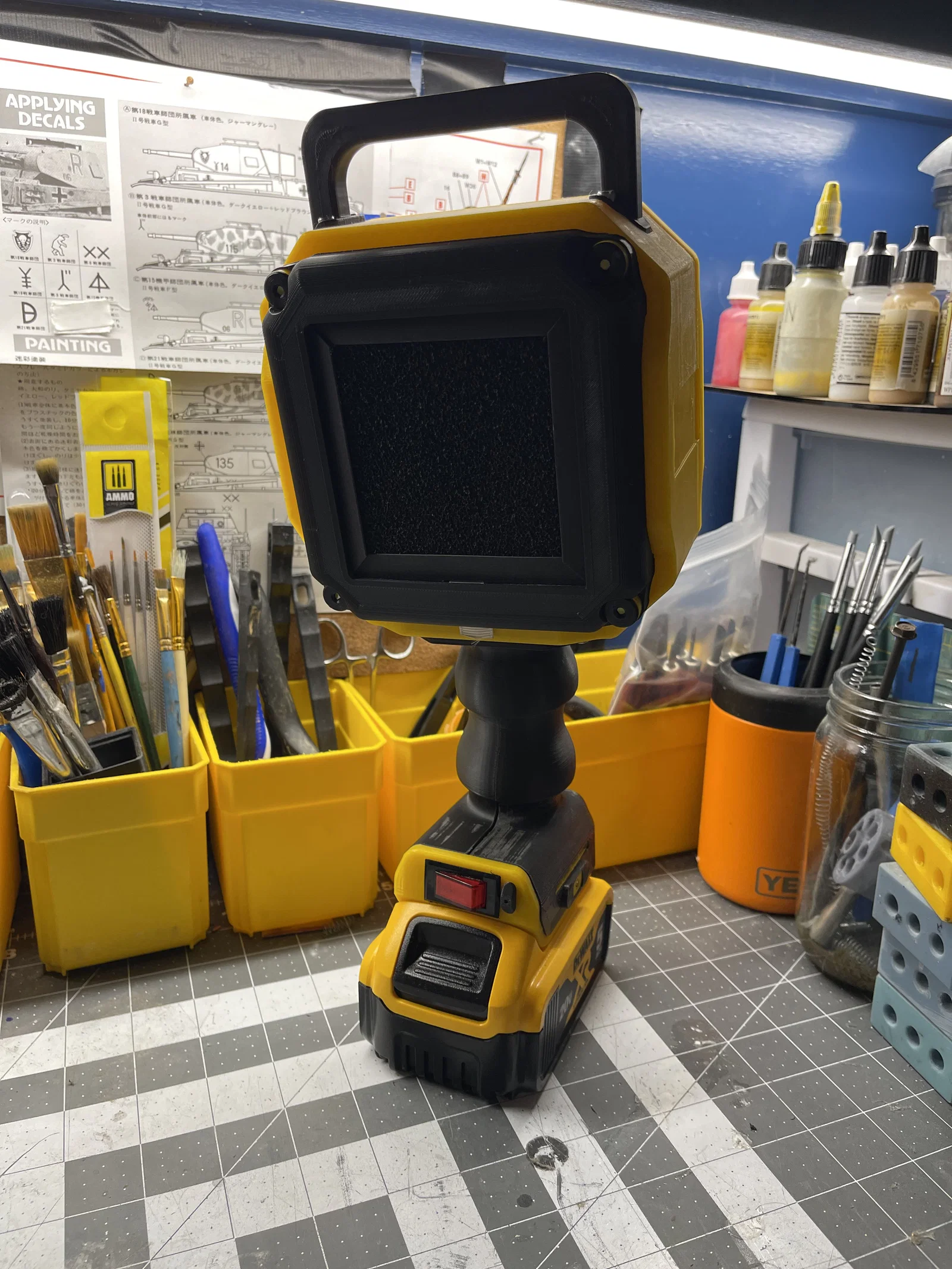

Đây là máy hút khói di động mà tui làm để xài khi hàn linh kiện và khi hàn các bộ phận in 3D lại với nhau. Nó xài quạt tản nhiệt PC 120mm với lọc HEPA 4 inch. Nguồn điện là pin Dewalt 20v. Tui thiết kế cái này mấy tháng trước rồi mà chưa có đăng lên. Tui vẫn đang làm hướng dẫn chi tiết hơn nha.

Danh sách vật tư trên Amazon

Công tắc gạt -

https://www.amazon.com/gp/product/B09TXLT6V9/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

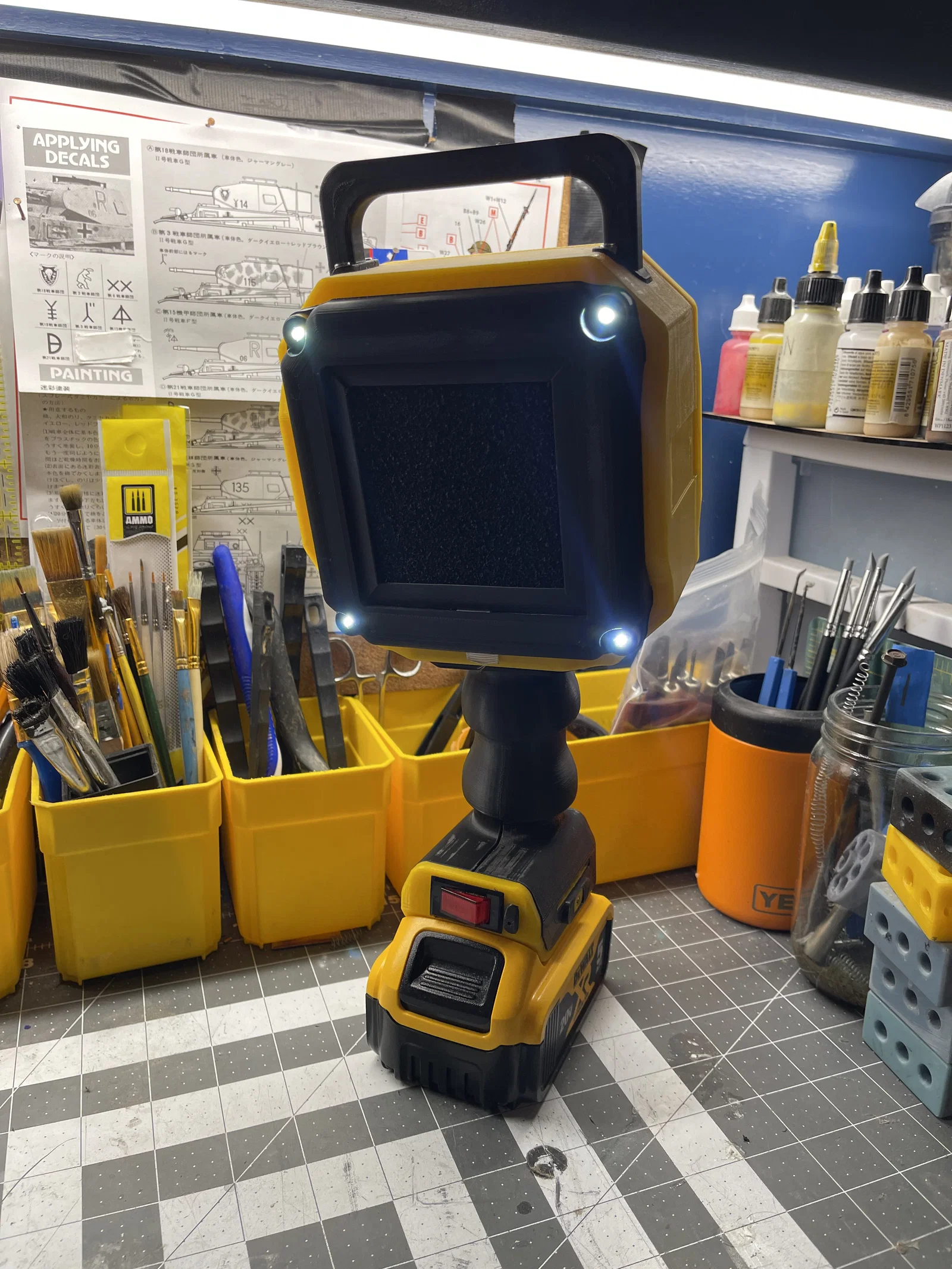

Đèn LED - (Tùy chọn)

https://www.amazon.com/gp/product/B01CUGAG14/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Bộ chuyển đổi Buck 2V sang 12V -

https://www.amazon.com/gp/product/B07PDGG84B/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Quạt 12V 120mm - (bạn có thể xài bất kỳ quạt 120mm nào)

https://www.amazon.com/gp/product/B00KFCRATC/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Bộ lọc HEPA -

https://www.amazon.com/gp/product/B09P4XZXX7/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Công tắc gạt siêu nhỏ -

https://www.amazon.com/Position-Breadboard-Electronic-Miniature-SlideSwitch/dp/B09R43HCY3/ref=sr_1_3?keywords=small%2Barduino%2Bswitch&qid=1706415394&sr=8-3&th=1

x20 Vít đồng M3x5.7 ren nhiệt

-8x Vít đầu chìm M3, 8mm

-8x Vít đầu chìm M3, 35mm

-4x Vít đầu chìm M3, 20mm

-2x Tấm đồng/nhôm 0.275x1In (Bạn có thể xài lon nước ngọt cắt ra)

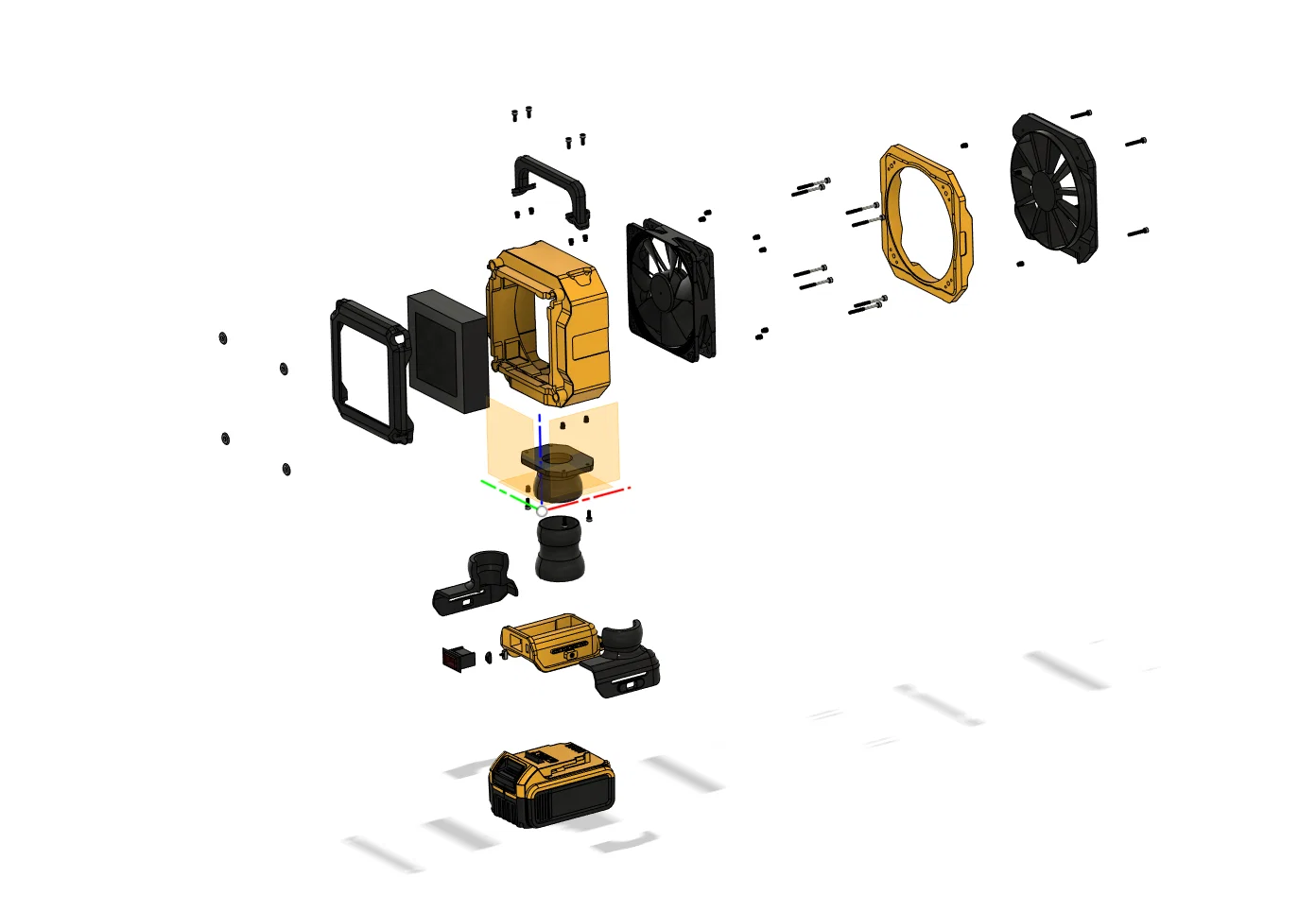

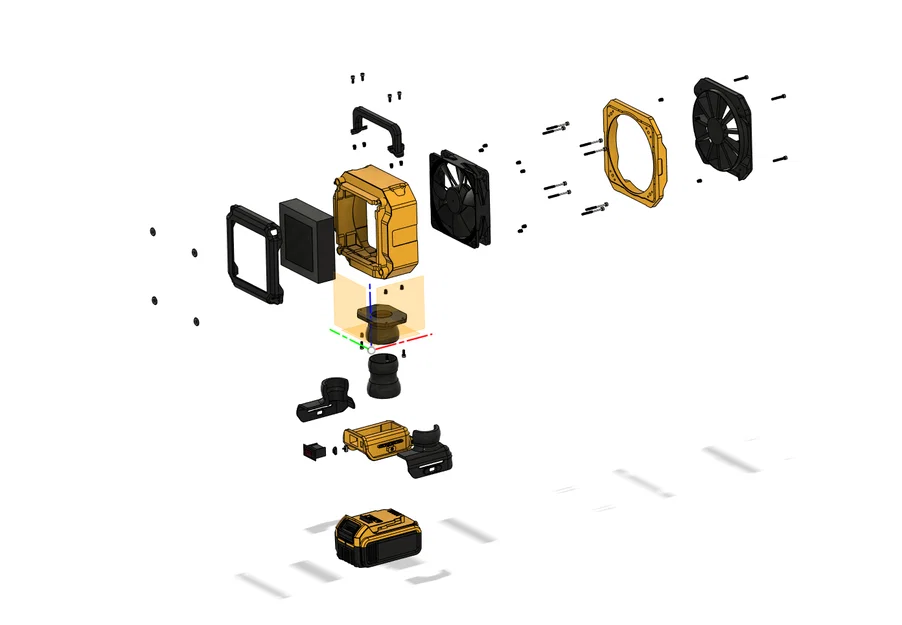

Lắp ráp
