Tay Quay Cuộn Dây In 3D

Ủng hộ mình ly cà phê nếu bạn thích thiết kế này nhé!

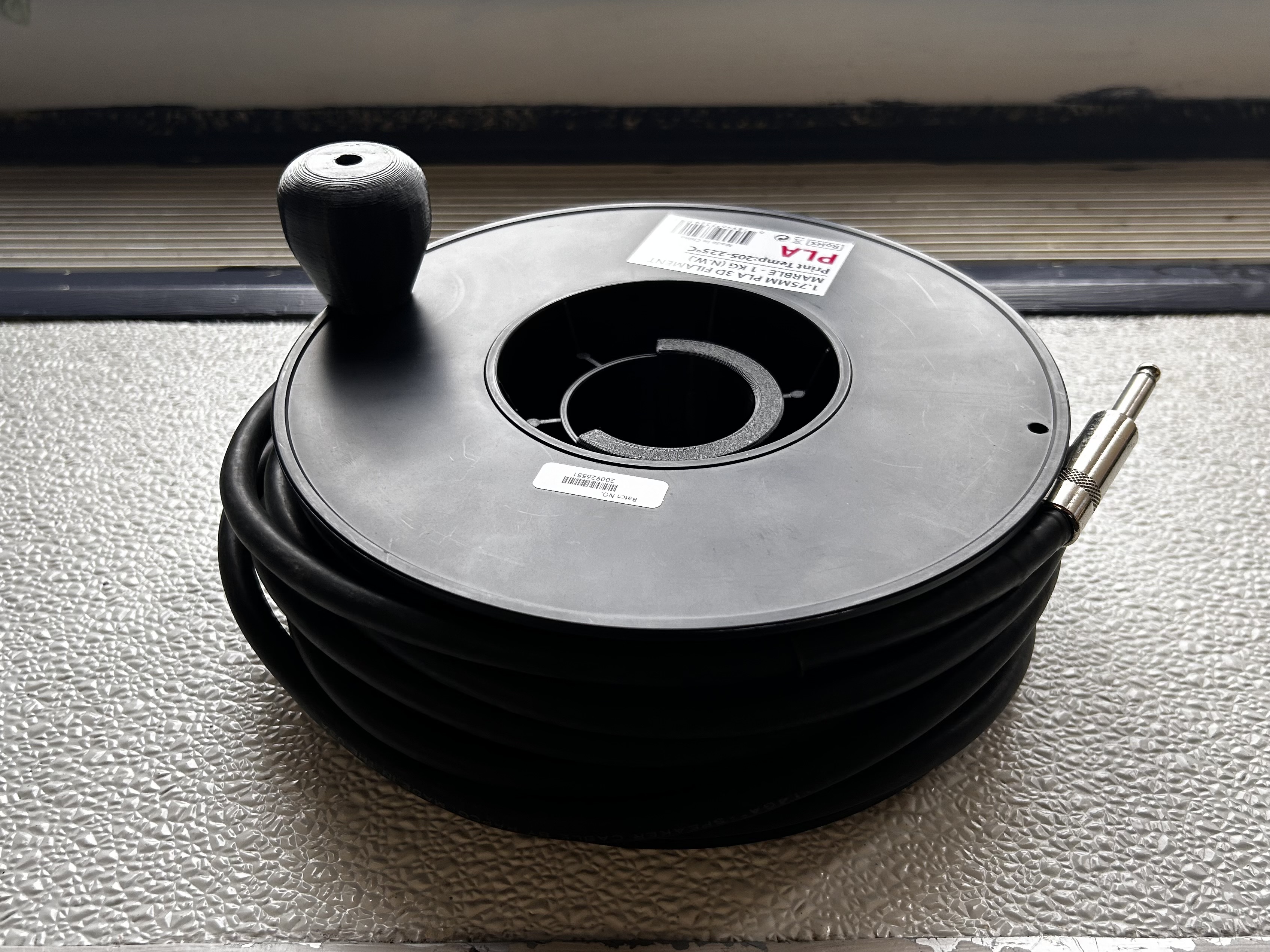

Mình có nhiều cuộn chỉ in 3D rỗng. Mình muốn tận dụng mấy cái cuộn này để sắp xếp dây cáp, ví dụ như dây tai nghe 6 ly, dây XLR, và nhiều loại khác nữa.

Các bộ phận

• Inland Old Center Main.stl
  • Sử dụng được với cuộn chỉ của Micro Center Inland đời cũ.
• Inland Old Center Attachment.stl
  • Sử dụng được với cuộn chỉ của Micro Center Inland đời cũ.

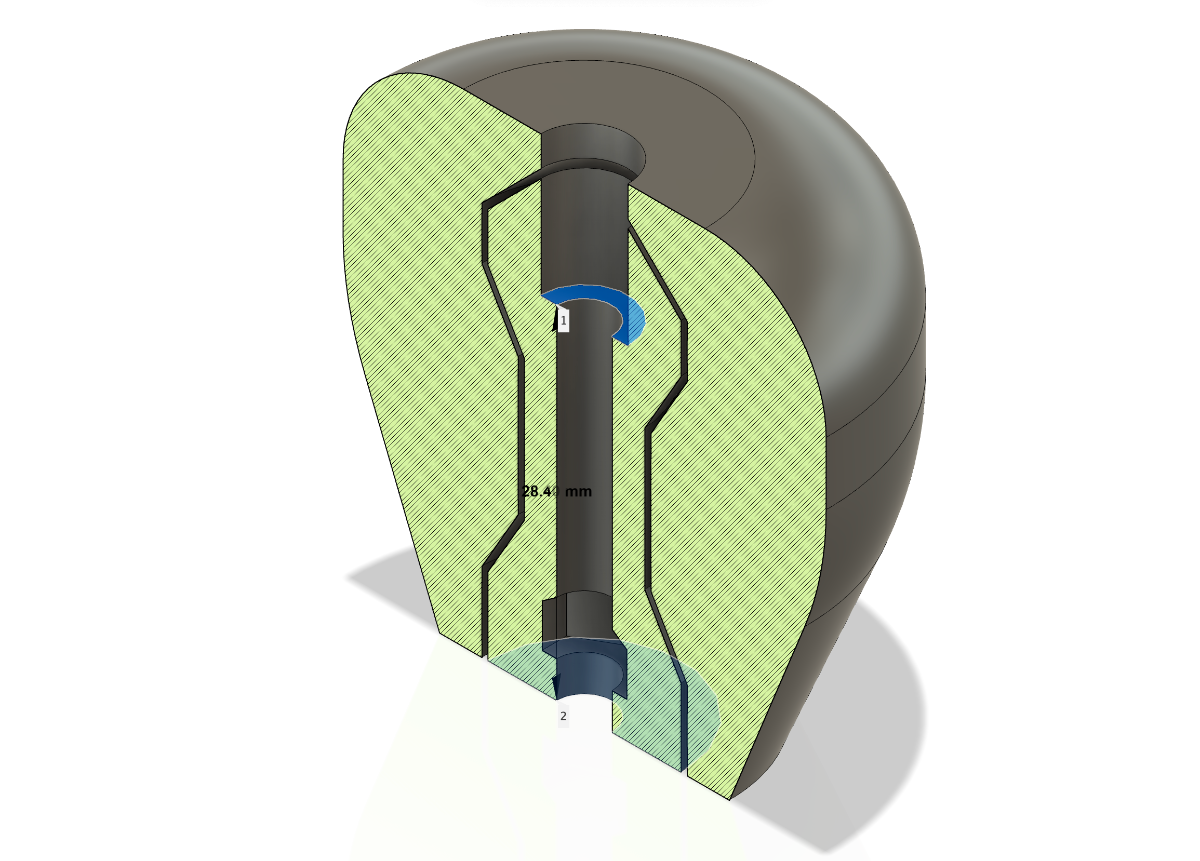

• Handle M4 x 35mm.stl
  • File được cập nhật vào 28 Tháng 1, 2024 1:34PM Giờ Miền Đông Hoa Kỳ với đường kính tâm tốt hơn và khoảng hở 0.3mm giữa thanh trục và tay cầm bên ngoài.
  • Sử dụng ốc lục giác M4 x 35mm
  • Nhét đai ốc M4 vào khi in để chắc chắn hơn

Bộ phận cần thiết

• Đai ốc M4 (2 cái)
• Ốc M4 x 35mm (1 cái)

In ấn

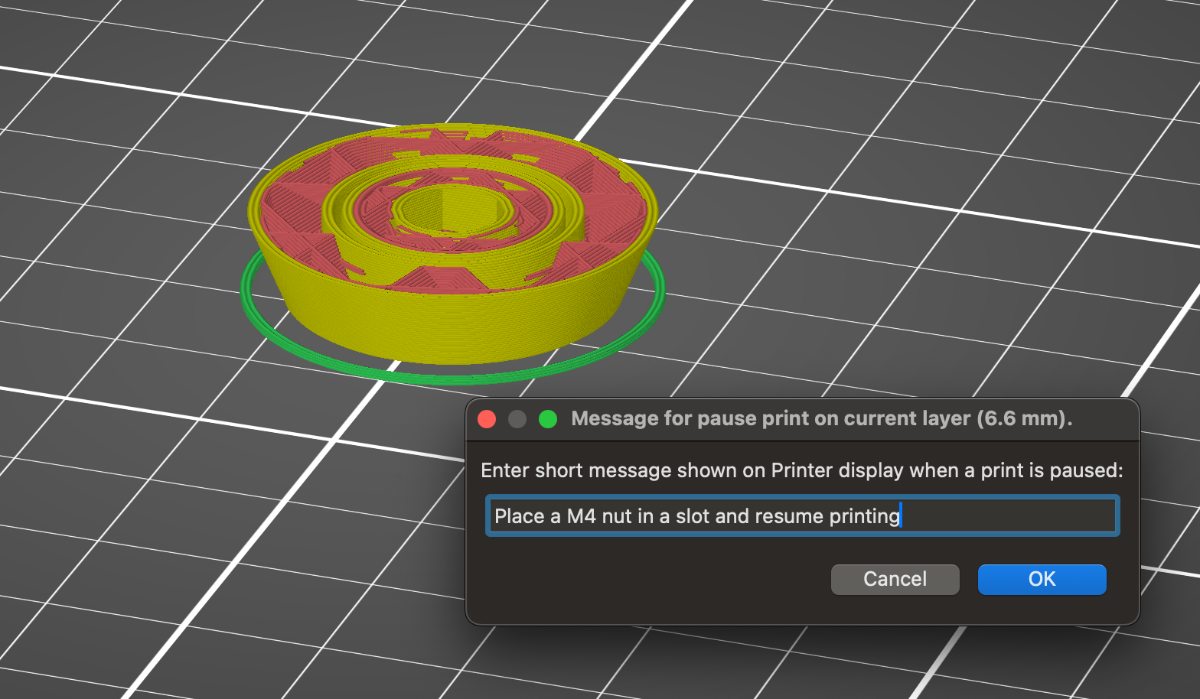

• Nếu bạn muốn nhét đai ốc M4 vào bên trong tay cầm, hãy tạm dừng in ở độ cao 6.6mm, đặt một đai ốc M4 vào, rồi tiếp tục in.
• Mình dùng PETG nhưng bạn có thể dùng bất kỳ loại filament nào bạn thích đều được.

Gcode

• Inland Handle Pause at 6.6mm_0.2mm_PETG_MK3S_1h31m.gcode
  • Gcode này tạm dừng ở độ cao 6.6mm để nhét đai ốc M4 vào tay cầm khi in. KHÔNG SỬ DỤNG GCODE NÀY và hãy tự tạo Gcode của bạn nếu bạn in tay cầm mà không nhét đai ốc M4 vào.
• Inland Old Center Main Attachment_0.3mm_PETG_MK3S_1h21m.gcode
  • Gcode này có in đa lớp với độ cao 0.3mm và 0.2mm. Nếu bạn thích in một lớp đồng nhất, hãy tự tạo Gcode với độ cao lớp là 0.1mm hoặc 0.2mm.

Lắp ráp

1. Luồn Inland Old Inner Main vào bên trong cuộn chỉ.
2. Đặt Inland Old Inner Attachment từ phía bên kia để khóa chặt bộ phận bên trong.
3. Luồn ốc lục giác M4 x 35mm vào Handle M4 x 35mm rồi vặn ốc nếu bạn đã nhét đai ốc M4 vào tay cầm.
4. Gắn tay cầm vào một trong các lỗ trên cuộn chỉ bằng đai ốc M4 từ phía bên trong.

Lưu ý

• Việc nhét đai ốc M4 vào tay cầm là tùy chọn, nếu bạn vặn ốc siết chặt tay cầm vào cuộn chỉ.
• Bạn có thể để tay cầm rời và chỉ gắn tạm thời khi cần cuốn dây. Trường hợp này, việc nhét đai ốc M4 vào tay cầm là bắt buộc.
