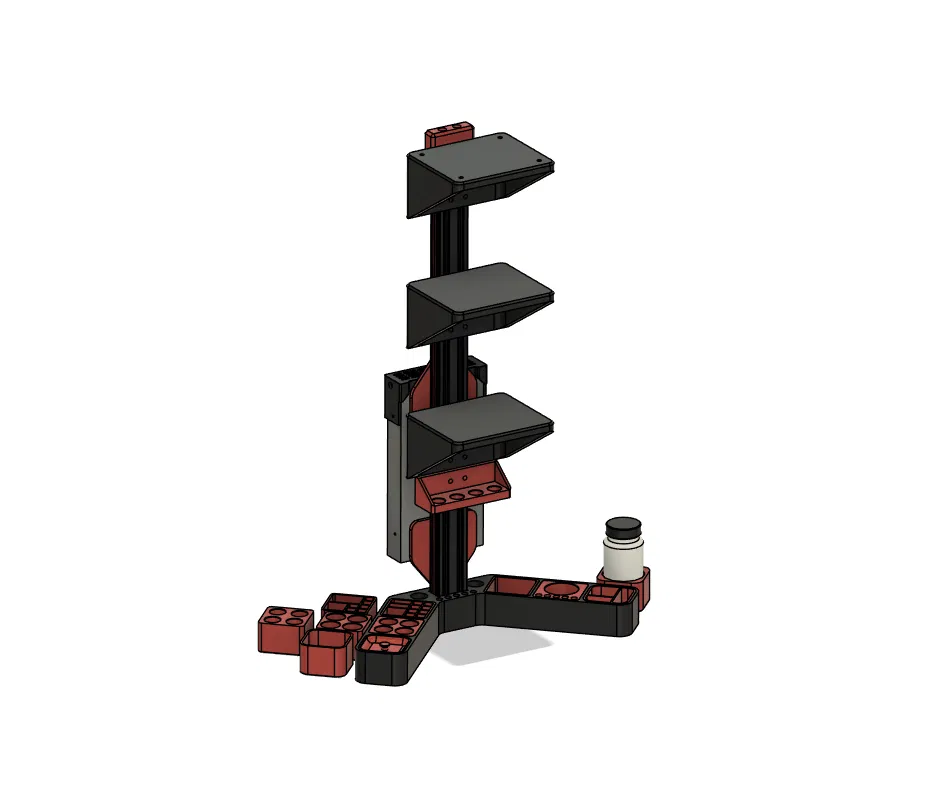

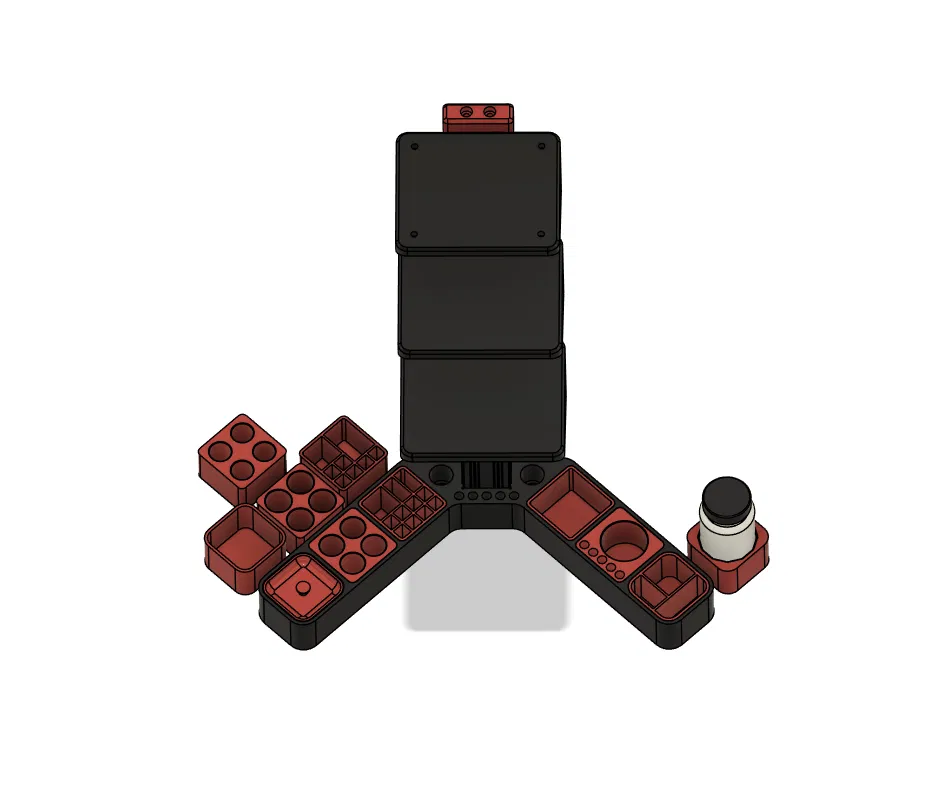

Chân Đế Xe RC Tỷ Lệ 1/10

Tất cả các bộ phận đã được tối ưu hóa để in bằng đầu phun 0.6mm và sử dụng vít đầu nút M5 16mm (trừ bên dưới) và đai ốc T M5 2020.

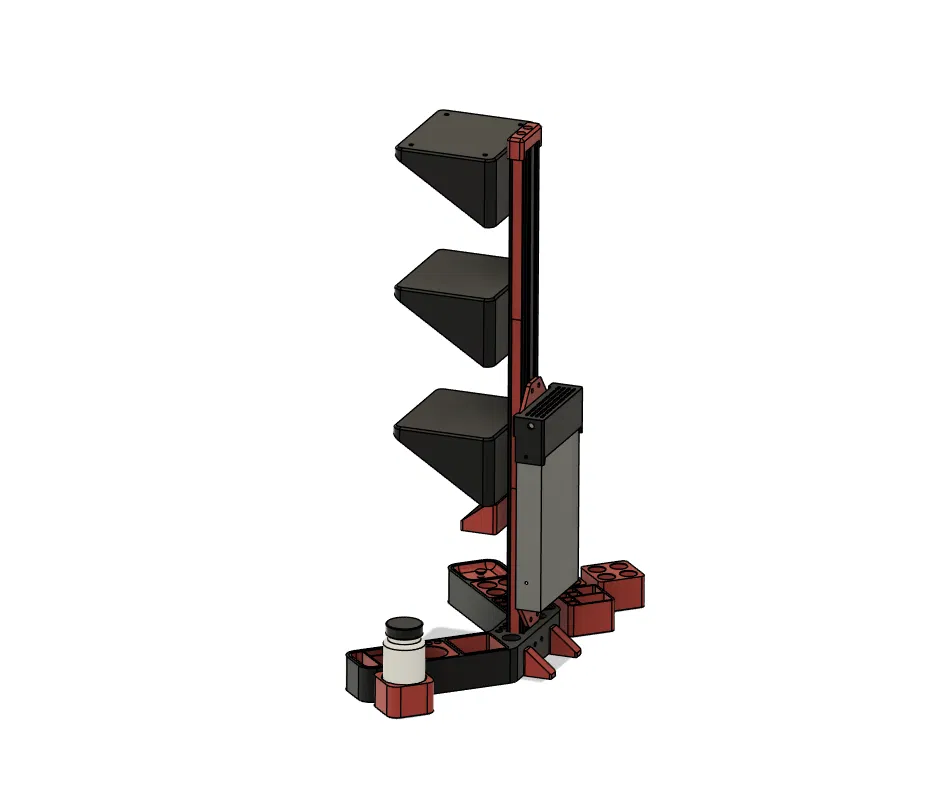

  - Giá đỡ PSU cần vít 10mm để gắn vào khung và nên in đặc để bạn có thể khoan các lỗ cần thiết cho PSU của mình.

  -- Tôi đã thêm giá đỡ PSU cho các PSU không có lỗ vít ở phía sau. Chỉ cần sử dụng băng dính hai mặt và dây rút để giữ PSU vào giá đỡ.

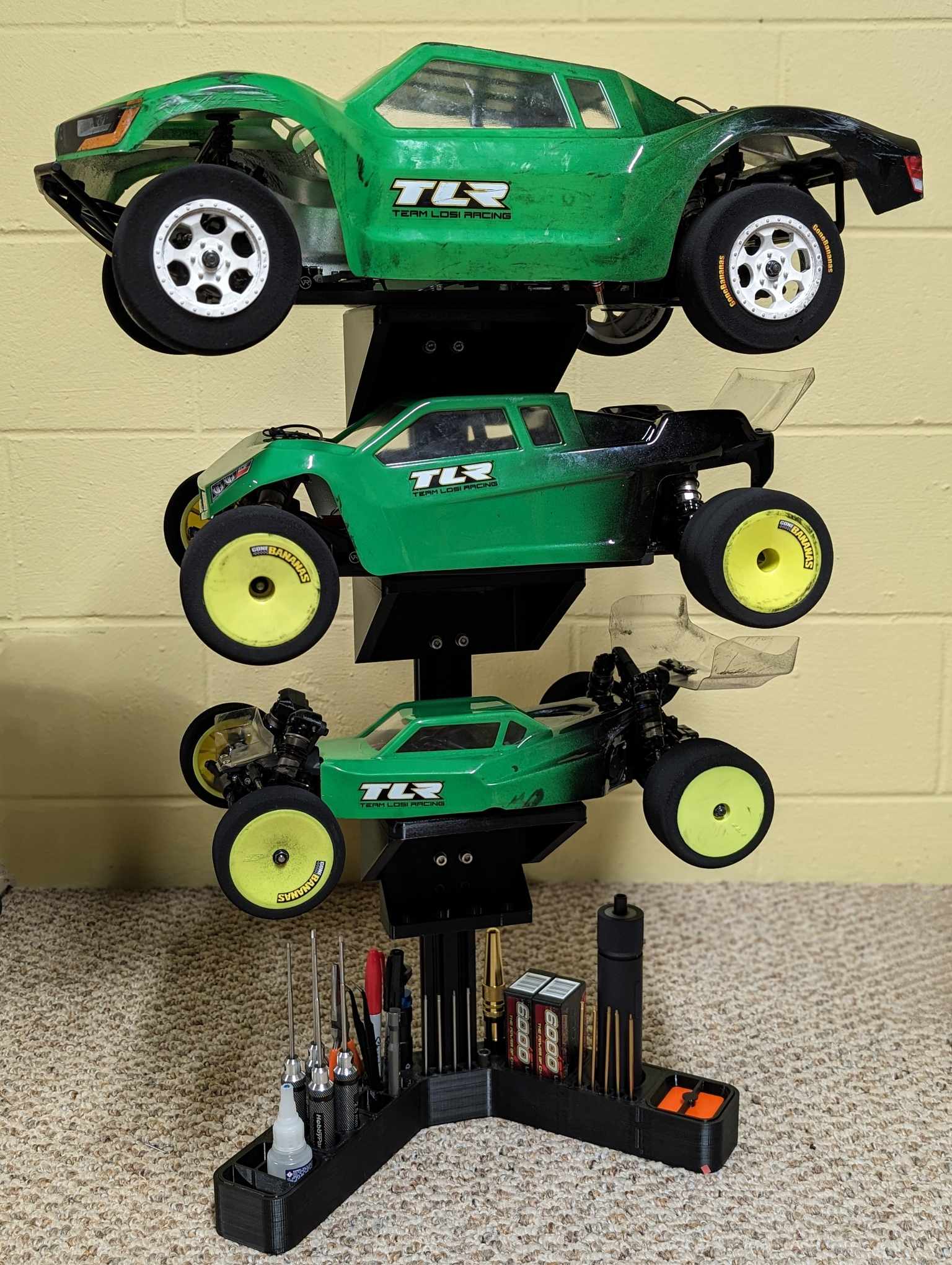

Thanh nhôm chính là thanh nhôm định hình 2040 và sẽ cần được taro ren cho vít M5 ở 4 vị trí. 2 ở dưới cùng cho đế và 2 ở trên cùng cho phần chặn phía sau của kệ trên cùng. Tôi sử dụng thanh nhôm định hình dài 600mm cho các bản dựng 3 kệ và 400mm cho các bản dựng 2 kệ. Tôi dán các dải xốp lên mỗi kệ và ở 4 vị trí dưới đế để giúp giữ xe đúng vị trí và ngăn chân đế bị rung trên các bề mặt không bằng phẳng.

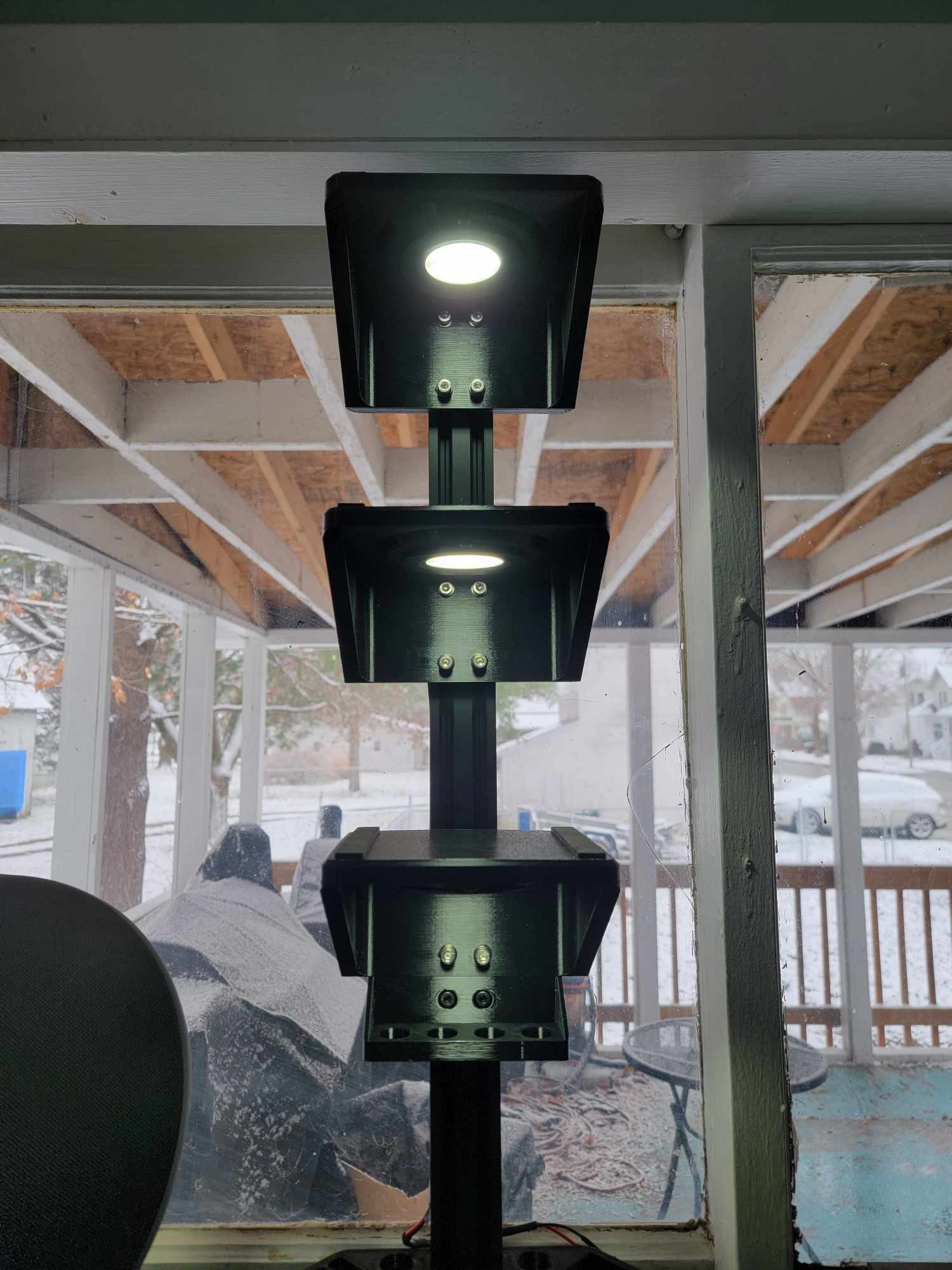

Nếu bạn muốn thêm đèn, các kệ được thiết kế để bạn có thể lắp đèn RV 12V vào dưới cùng và cố định chúng bằng các vít nhựa nhỏ ở cạnh đèn. Tháo các kẹp lò xo đi kèm với chúng.

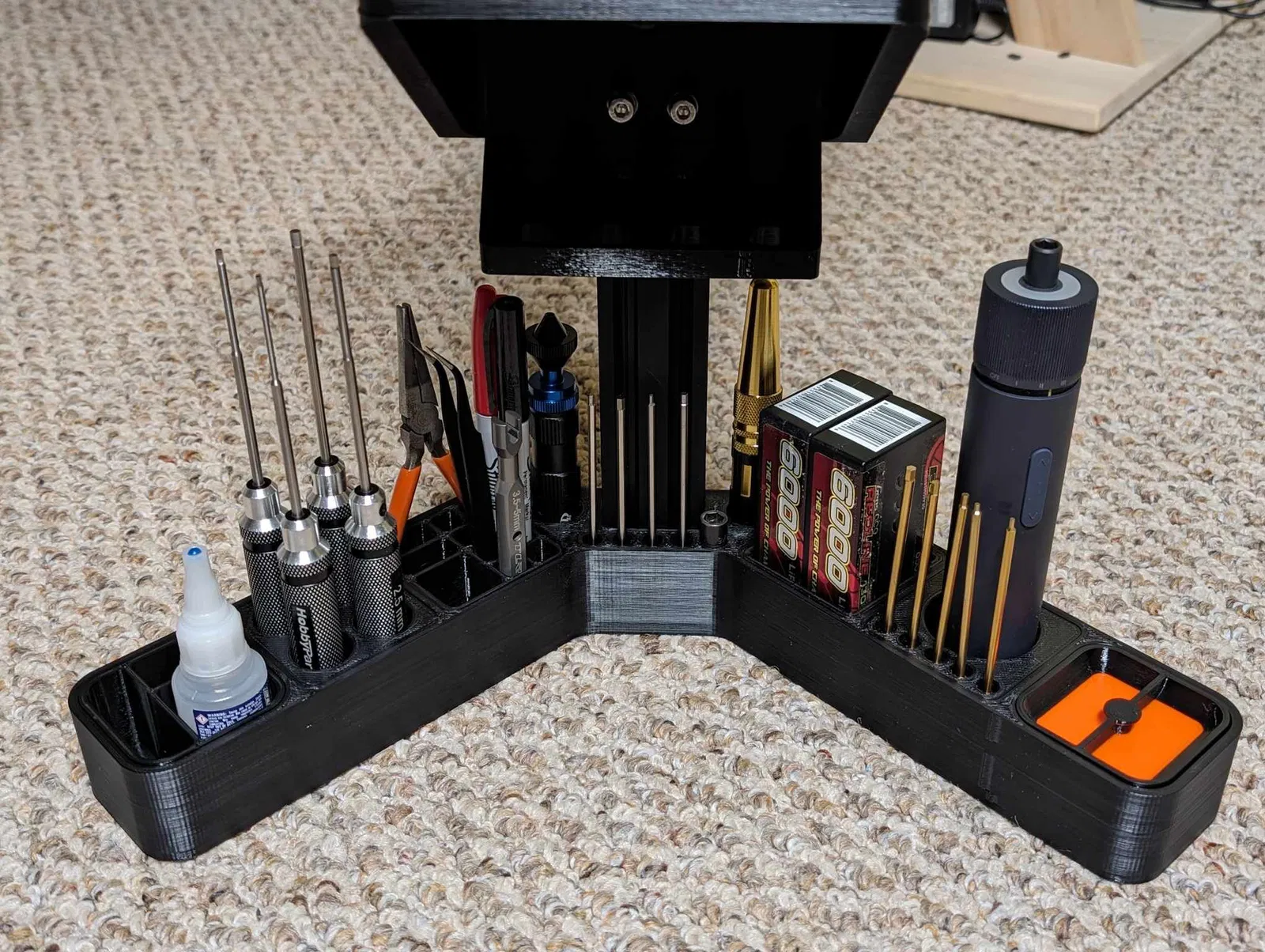

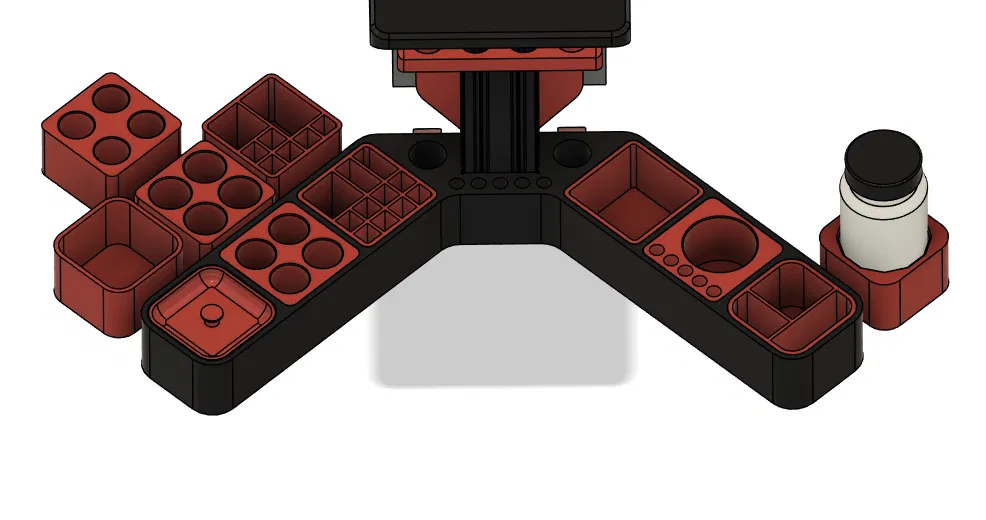

Có phần đế gồm 2 phần nếu bàn in của bạn dưới 300mmx300mm.

4 lỗ M5 trên kệ sẽ dùng để gắn adapter để sử dụng kệ cho bộ sạc (hoặc bất cứ thứ gì) nếu mọi người muốn làm vậy nhưng tôi chưa thiết kế khay nào.

Chỉ cần dùng support cho các lỗ vít có khoét mặt trên đế và phần chặn kệ phía sau. Mọi thứ khác không cần hoặc sẽ tự bắc cầu.

Xin lỗi về hướng của mô hình. Nếu có thời gian tôi sẽ sửa nó nhưng cho đến lúc đó, bạn sẽ phải xoay và lật một chút trong slicer của mình cho nhiều bộ phận.

Liên kết phần cứng:

Vít 10mm - https://a.co/d/a3Eio3Q Vít 16mm - https://a.co/d/aG7d9J0 Đai ốc T 2020 - https://a.co/d/iQGjnJh Thanh nhôm định hình 400mm - https://a.co/d/7eKcLLV Thanh nhôm định hình 600mm - https://a.co/d/89pmpoC Dải xốp - https://a.co/d/gftB3yk Đèn RV - https://a.co/d/5zZArt2
