Giá đỡ cạnh Blink XT2 cho kệ sách (In 3D toàn bộ)

Giá đỡ cạnh cho Blink XT2 trên kệ sách

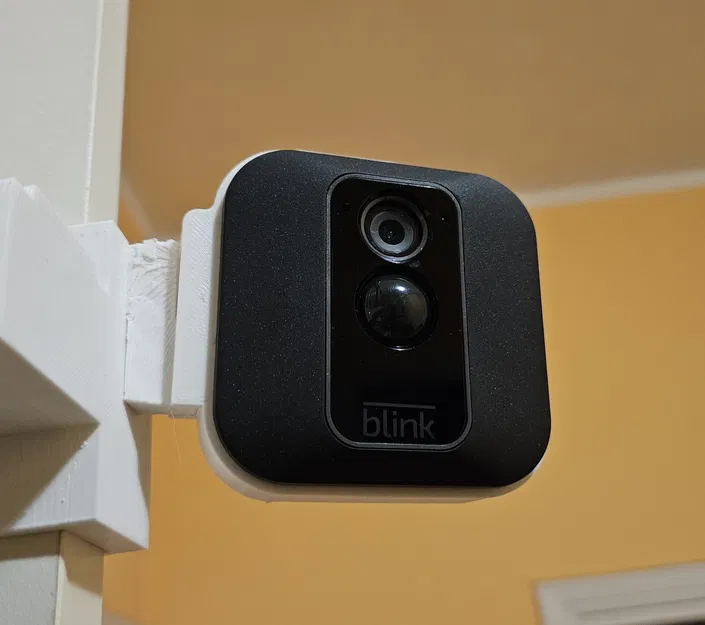

Thiết bị cho phép lắp camera Blink XT2 lên kệ sách và nhìn theo hướng song song với kệ sách, hữu ích khi camera giám sát hành lang.

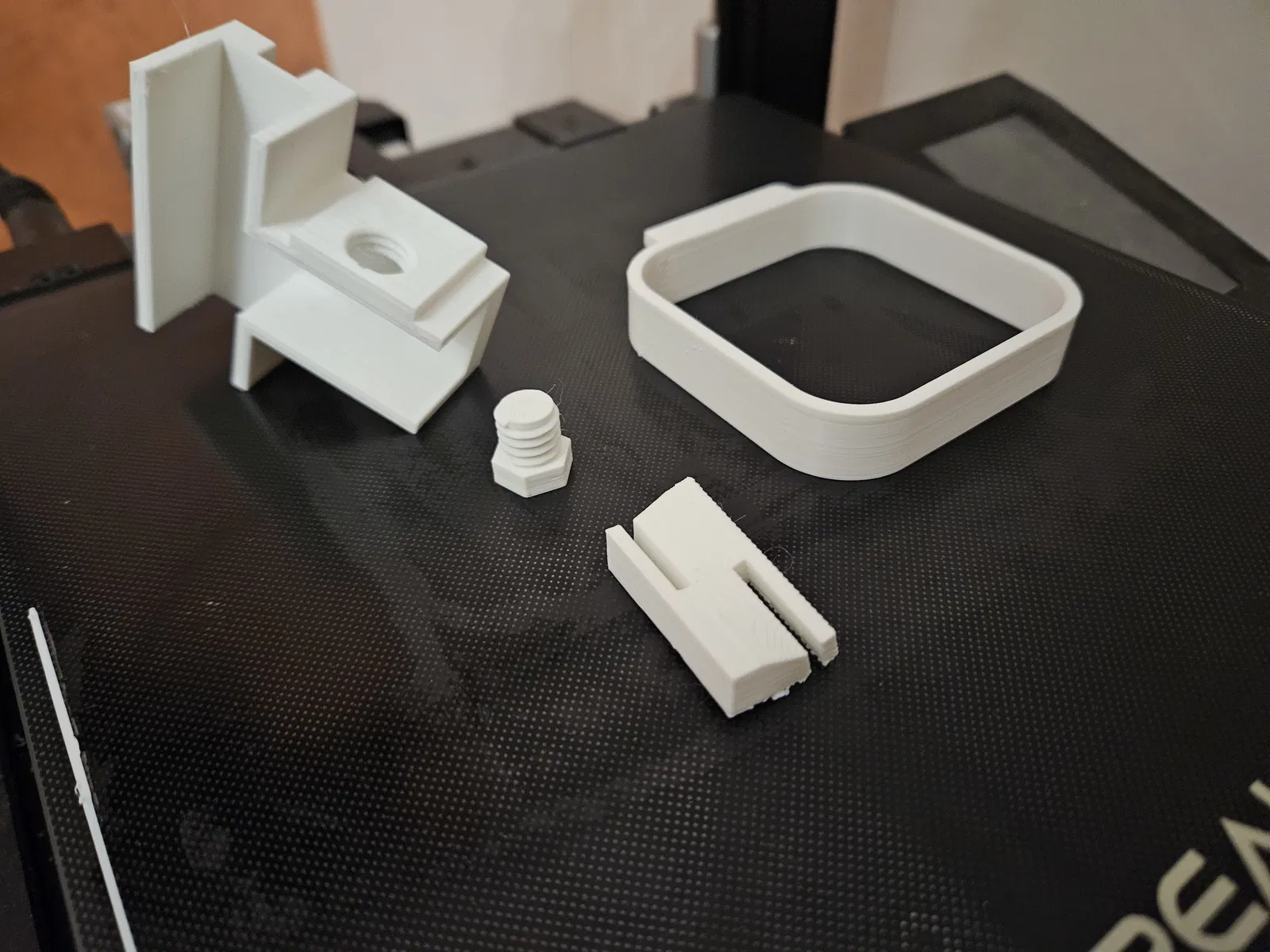

Thiết bị gồm 4 bộ phận có thể ghép lại mà không cần keo:

1. Giá đỡ kệ sách, để lắp vào góc giữa các tầng kệ.
2. Vỏ bọc camera Blink, trượt vào camera sau khi tháo nắp lưng.
3. Bộ nối, gắn giá đỡ vào camera, được thiết kế để định hướng góc nhìn theo chiều ngang và dọc. Có nhiều lựa chọn.
4. Vít nhựa, dùng để cố định giá đỡ vào kệ.

Giá đỡ ban đầu được thiết kế cho kệ sách Ikea Billy, với các tấm ngang và dọc khoảng 20 mm.

Đối với bộ nối, có nhiều tùy chọn khác nhau, chúng khác nhau ở góc ngang và dọc giúp đặt góc nhìn tốt nhất. Các góc được làm nổi bật trong tên tệp: Connector_HXXVYY, trong đó XX là độ ngang giữa kệ sách và góc nhìn của camera, YY là góc dọc mà camera nhìn xuống so với vị trí lắp đặt. Các bộ nối cũng được nhóm theo góc dọc trong các thư mục.

Xem trước lắp ráp tại:

Hướng dẫn in ấn

Tải xuống 4 tệp STL cần thiết, chọn bộ nối với các góc mong muốn. Định hướng các vật thể đúng cách và sử dụng giá đỡ khi cần:

• Vỏ bọc Blink nên được in có giá đỡ để đảm bảo không gian cho bộ nối được in đúng.
• Giá đỡ kệ sách nên được định hướng đặt phần cạnh bên dưới.
• Vít nên được định hướng với phần ren hướng lên trên.
• Bộ nối nên được đặt ở một trong các cạnh, cần giá đỡ do độ cong.

Giá đỡ được thiết kế để lắp ở bên phải kệ sách, để lắp ở bên trái có thể sử dụng công cụ phản chiếu của phần mềm cắt lát.

Chủ yếu dùng cho nội thất và vật liệu PLA là phù hợp, các vật liệu khác cũng có thể dùng được.

Lắp đặt

Sau khi in xong, cẩn thận loại bỏ vật liệu hỗ trợ cần thiết và:

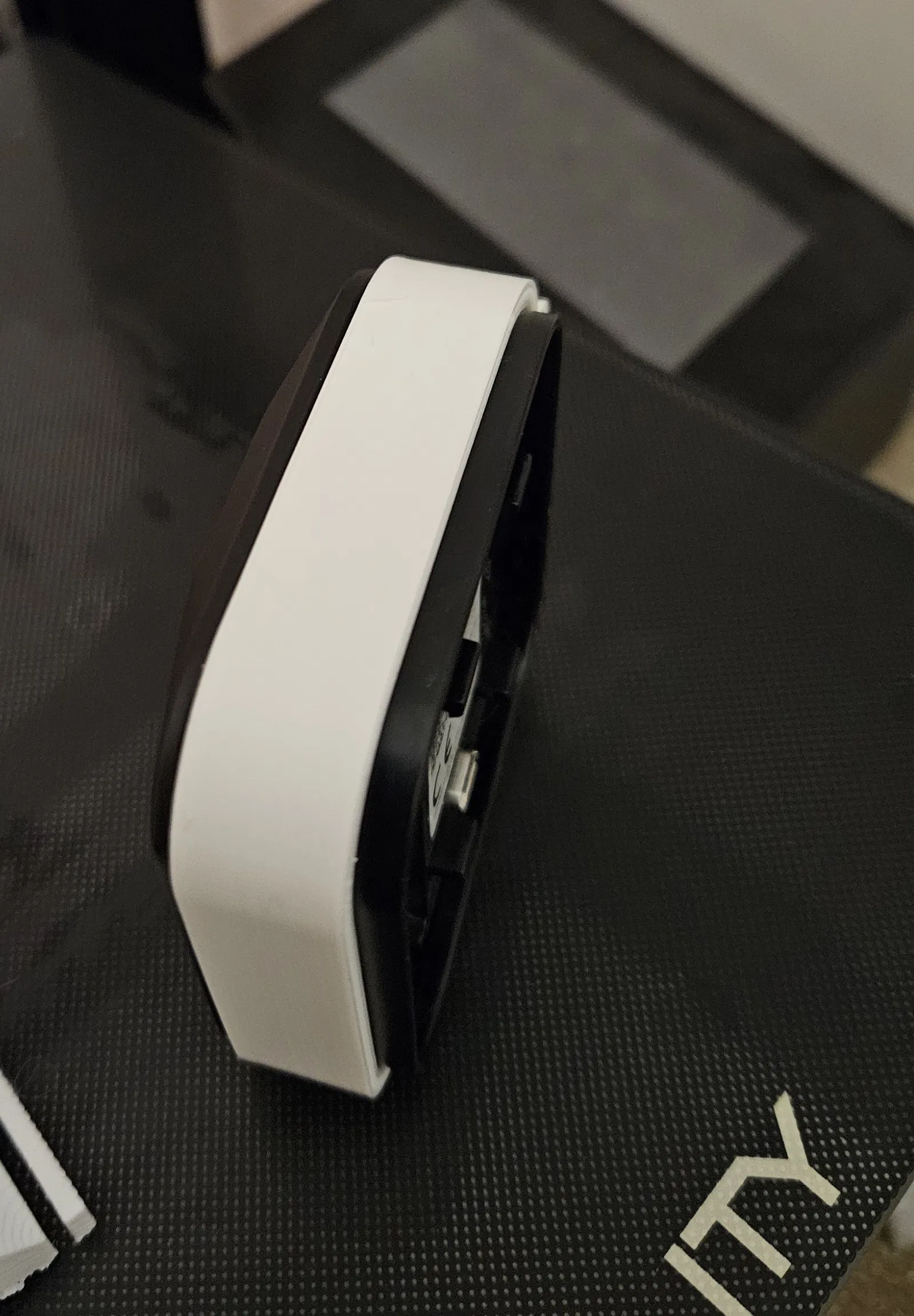

1. Mở camera và trượt vỏ bọc vào. Vừa khít được thiết kế để hơi chặt và có thể cảm nhận ma sát, trượt cẩn thận bằng cách đẩy đều bốn góc.
2. Trượt bộ nối vào vỏ bọc camera.

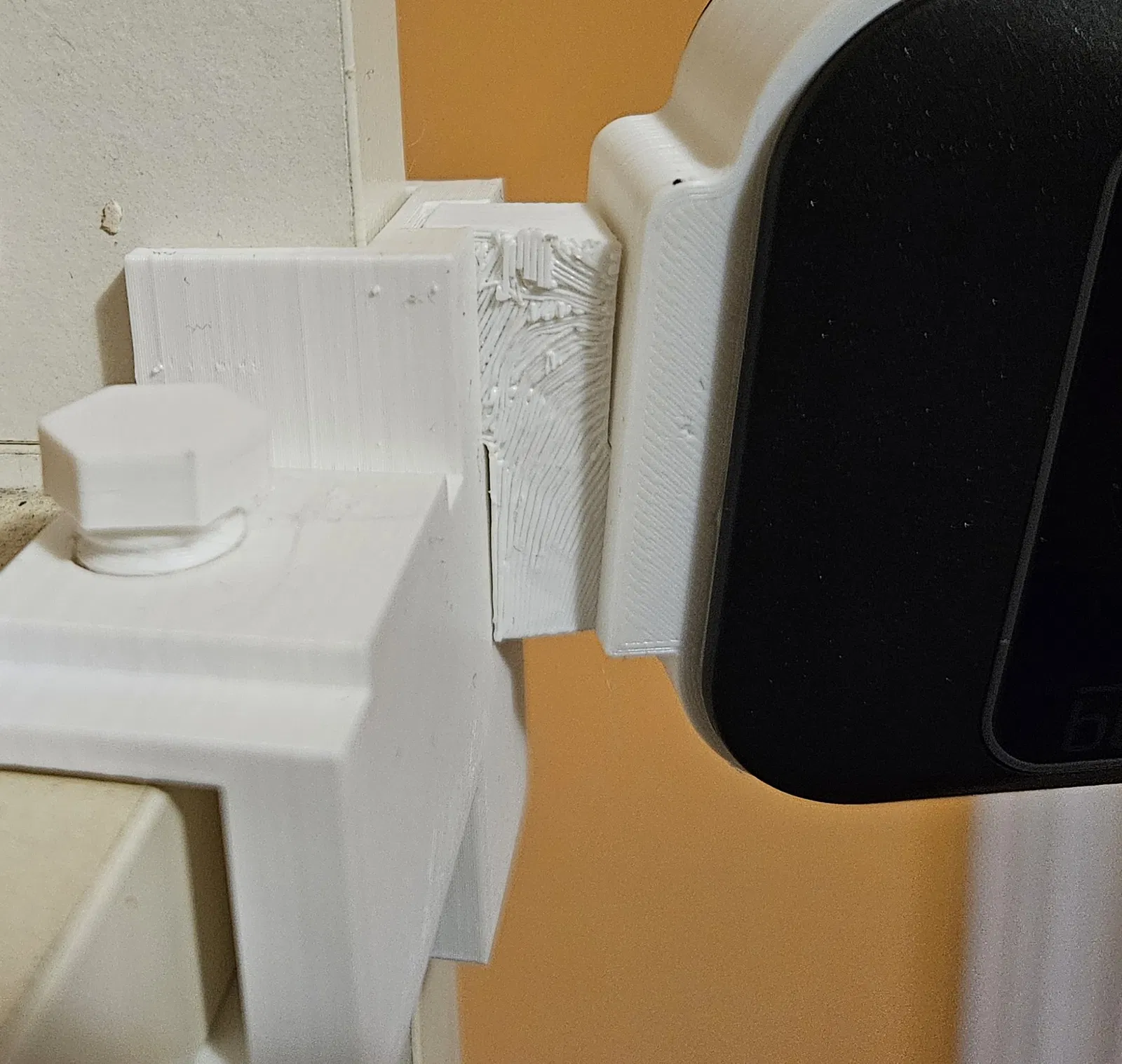

3. Đặt giá đỡ lên kệ và siết chặt vít bằng ngón tay, chỉ cần áp dụng lực nhẹ nhàng.

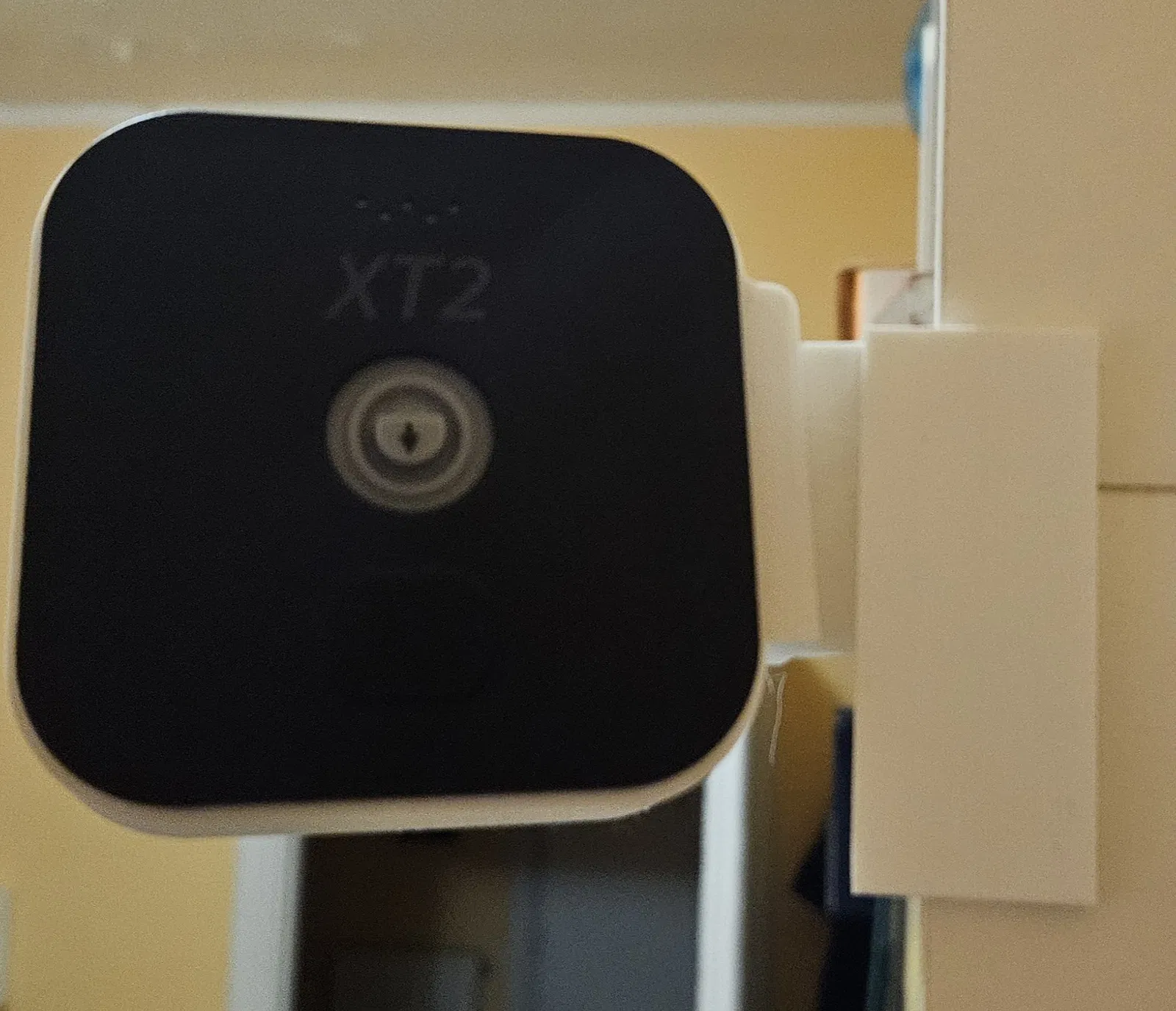

4. Cầm camera cùng vỏ bọc và bộ nối, trượt vào giá đỡ.
5. Kiểm tra hướng camera bằng cách chụp ảnh mới, có thể in lại bộ nối.

Các trình tự khác cũng có thể ổn:). Có thể dùng keo để cố định bộ nối với vỏ bọc camera nhưng không bắt buộc.

Quan tâm đến các hướng hoặc kích thước kệ sách khác? Để lại bình luận, tôi có thể giúp bạn.
