Bộ thu âm thanh Bluetooth di động (Pin vape dùng một lần)

VI

Sau khi moi được mấy cục pin từ mấy cây vape dùng một lần, tui đang tìm cái dự án đầu tiên để làm với tụi nó. Đây là cái tui nghĩ ra.

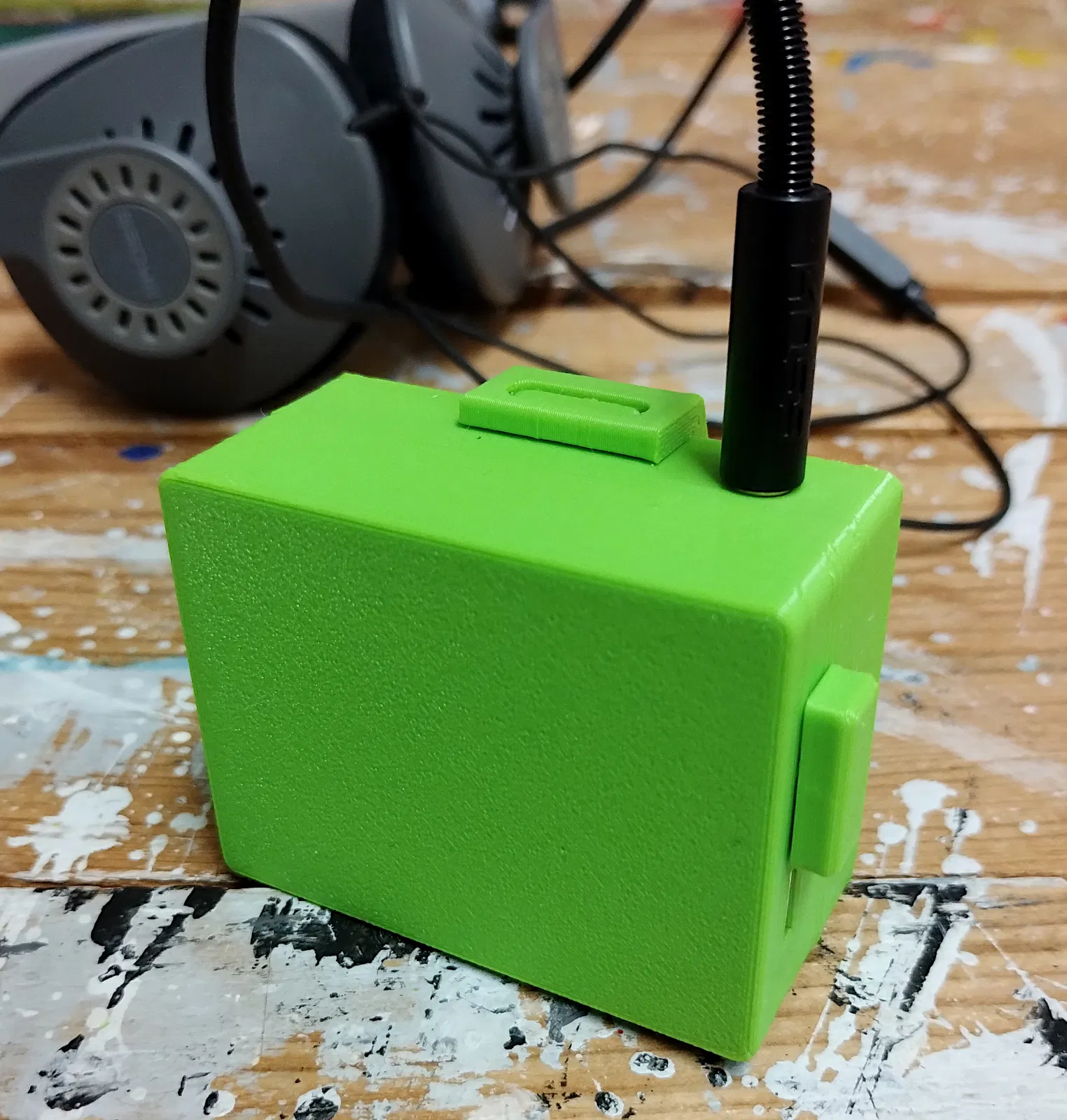

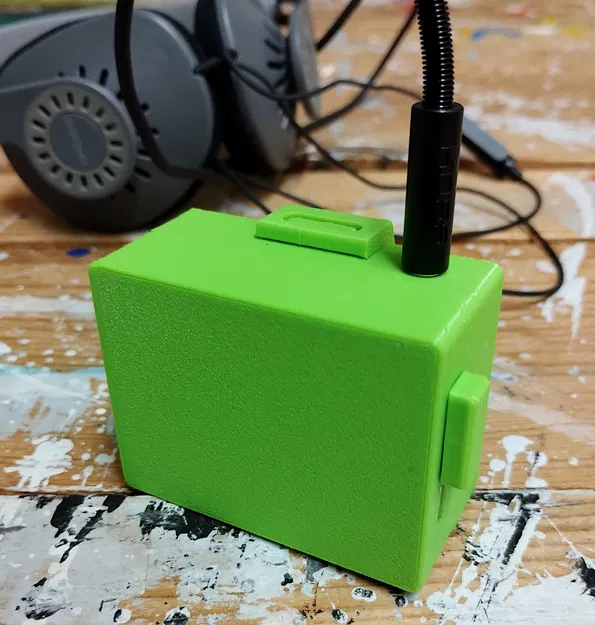

Cái hộp "nhỏ nhỏ" này giúp tai nghe có dây nhận âm thanh qua Bluetooth. Bạn có thể kẹp nó lên quần áo bằng cái kẹp, vậy là khỏi cần mang theo điện thoại khi tập thể dục hay khỏi lo dây nhợ lòng thòng khi đi ngoài đường.

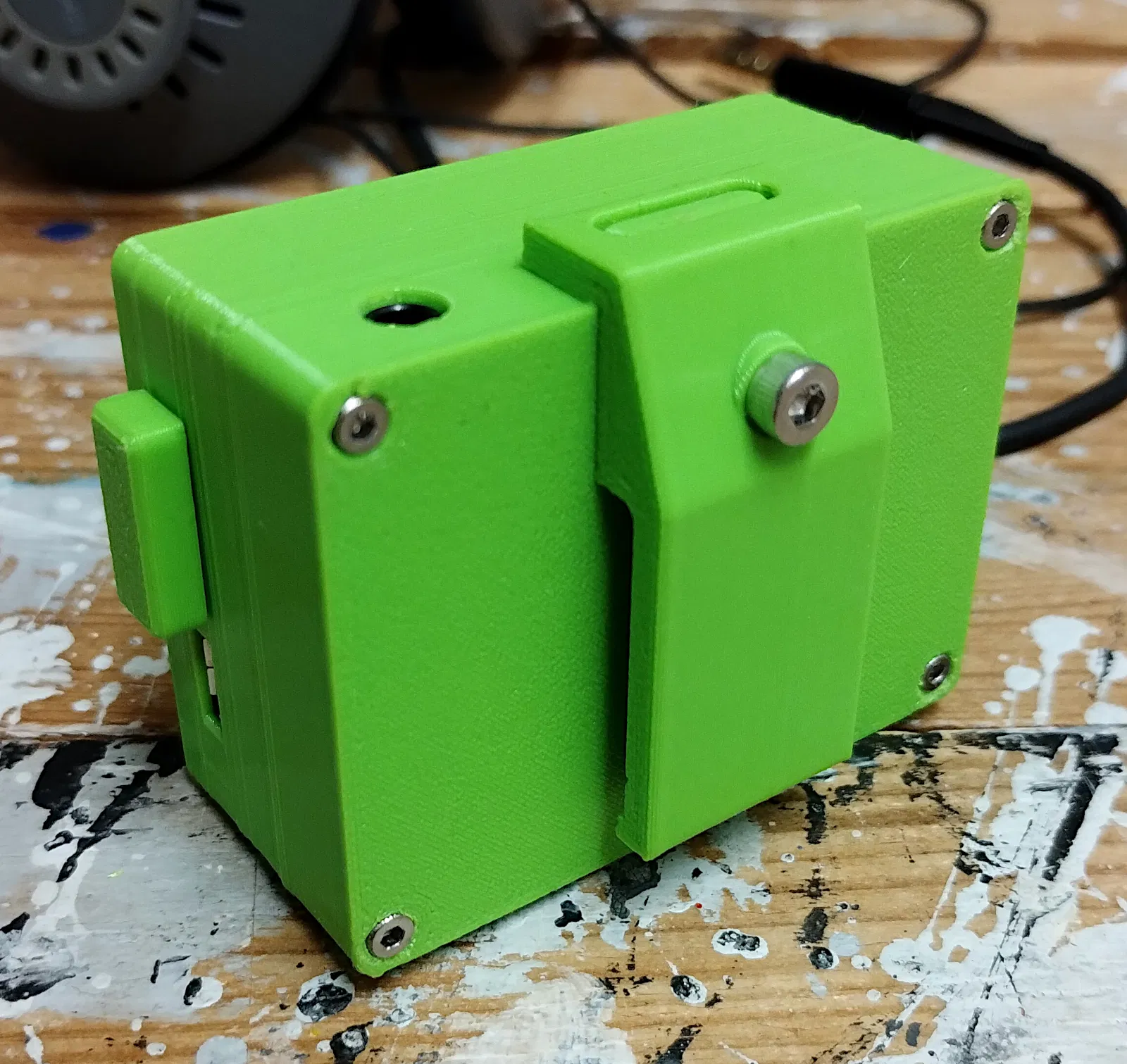

Mặt lưng có 2 phiên bản: có kẹp và không kẹp.

Tại máy in của tui không được căn chỉnh tốt lắm với mấy cái kích thước cũng hơi khít, nên có thể bạn phải tự chỉnh sửa tí đó. Đặc biệt là tui phải khoét rộng lỗ bắt ốc và sửa lại mấy cái lỗ cho công tắc với cổng kết nối bằng dũa. :x

Tui cũng có tải lên mấy file dự án tương ứng cho FreeCAD, nhưng tui nghi ngờ có ai nhìn thấu được cái mớ hỗn độn đó không… :D. Dù sao thì, biết đâu có ai đó làm được gì đó với nó.

Tui chỉ có kiến thức nửa vời nguy hiểm thôi, nên tốt nhất bạn nên tự tìm hiểu cách xử lý mấy cục pin và linh kiện này trước khi làm theo nha.

Cần những linh kiện sau (xem hình bên dưới):

• Module thu âm thanh Bluetooth 5.0
• Mạch nâng áp “MT3608”
• Mạch sạc “TP4056” cho pin lithium
• Công tắc
• Pin từ thuốc lá điện tử dùng một lần (Elf Bar 600)
• 1 con ốc M3x8mm đầu lục giác
• 4 con ốc M2x16mm đầu lục giác

Quan trọng!

Vì dòng sạc từ mạch sạc quá cao so với pin, bạn phải điều chỉnh nó bằng cách thay đổi một điện trở nhất định. Tui muốn chắc ăn nên đã làm theo khuyến nghị là 37% - 40% dung lượng pin. Tức là 10K Ohm (130mAh) với dung lượng pin 360mAh.

Trước khi cắm pin vào mạch sạc, bạn nên cắm nó vào nguồn điện để kích hoạt mạch bảo vệ.

Không nên dùng pin có điện áp dưới 2.5V, tốt nhất là trên 3V.

Mặc dù các nhà sản xuất nói rằng bạn có thể sạc và xả cùng lúc, tui thực sự khuyên bạn không nên làm vậy (xem tại đây). Do đó, tui đã thiết kế nắp công tắc sao cho nó chặn cổng sạc khi thiết bị đang bật.

Here are some photos of the used components and building process. / Hier einige Fotos von den genutzten Komponenten und Bauprozess.
