Bộ quân cờ vua hiện đại

Cái này là gì?

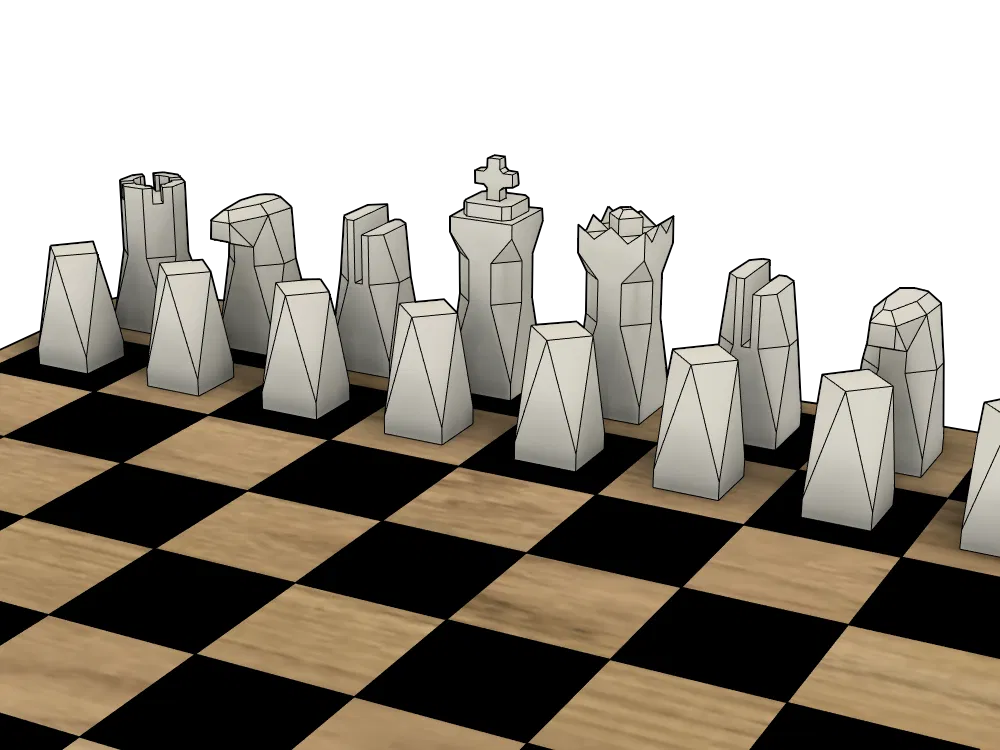

Đây là một bộ quân cờ vua hiện đại. Bộ này là thiết kế nguyên bản, hướng tới tính thẩm mỹ "low poly" sắc sảo nhưng vẫn giữ được độ rõ ràng của từng quân cờ.

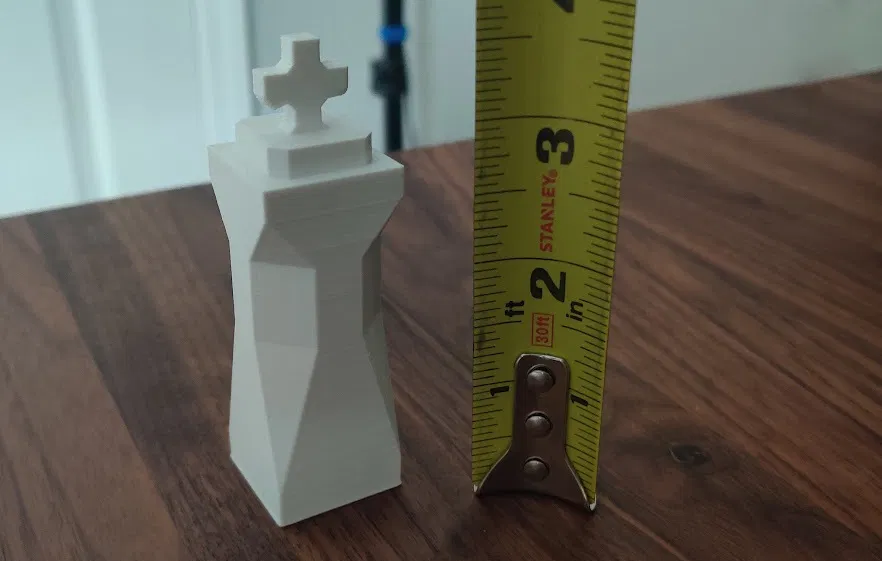

Kích thước các quân cờ

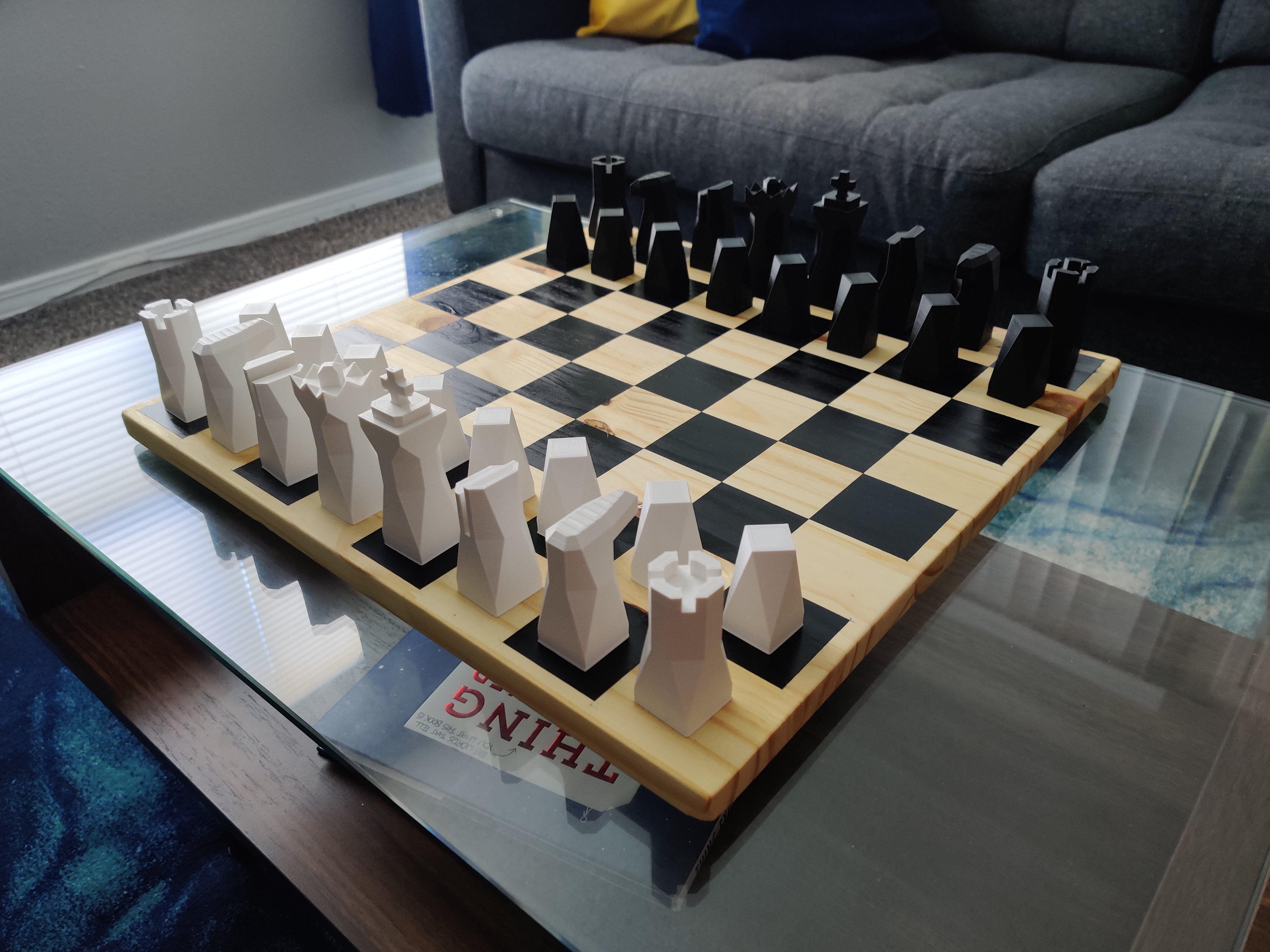

Bên dưới là kích thước dự kiến cho mỗi quân cờ. Vui lòng kiểm tra lại tỷ lệ của bạn trước khi in. Bộ này lý tưởng để vừa với các ô 2" x 2" (như trong ảnh bìa) nhưng bạn có thể điều chỉnh tỷ lệ tùy ý.

Hệ inch (Imperial)

Quân cờ

X

Y

Z

Ghi chú

Vua

1.00"

3.40"

1.00"

Hậu

1.00"

2.92"

1.00"

Tượng

1.00"

2.33"

1.00"

Mã

1.00"

2.34"

1.60"

Đế 1.00" x 1.00"

Xe

1.00"

2.33"

1.00"

Tốt

0.90"

1.75"

0.90"

Hệ mét (Metric)

Quân cờ

X

Y

Z

Ghi chú

Vua

25.40mm

86.36mm

25.40mm

Hậu

25.40mm

74.17mm

25.40mm

Tượng

25.40mm

59.18mm

25.40mm

Mã

25.40mm

59.49mm

40.64mm

Đế 25.40mm x 25.40mm

Xe

25.40mm

59.18mm

25.40mm

Tốt

22.86mm

44.45mm

22.86mm

Gợi ý in ấn

Quân Mã có lẽ sẽ cần hỗ trợ (support) do bề mặt đáy của nó nghiêng 70 độ so với phương thẳng đứng.

Quân Vua sẽ cần hỗ trợ bên dưới các nhánh của vương miện vì các bề mặt đáy của nó nghiêng 90 độ so với phương thẳng đứng. Bạn cũng có thể in riêng phần thân Vua và vương miện. Nếu chọn cách thứ hai, phần thân Vua có một lỗ phía trên để gắn vương miện vào. Độ khít chưa được kiểm tra nên có thể bạn cần điều chỉnh tỷ lệ của vương miện.

Các quân cờ còn lại thì không cần hỗ trợ.

Cập nhật

• Ngày 17 tháng 11 năm 2025 - Cập nhật giấy phép từ "Creative Commons (4.0 International License) Attribution-NonCommercial" thành "Creative Commons (4.0 International License) Attribution".
• Ngày 30 tháng 5 năm 2023 - Cập nhật các tệp .stl để các quân cờ: (1) đứng thẳng mặc định, và (2) được điều chỉnh tỷ lệ đúng cho Cura. Nếu slicer của bạn hiểu tỷ lệ là mm thay vì inch, vui lòng điều chỉnh tất cả lên 3.937%.
