Kẹp và Đế giữ PCB Đa năng

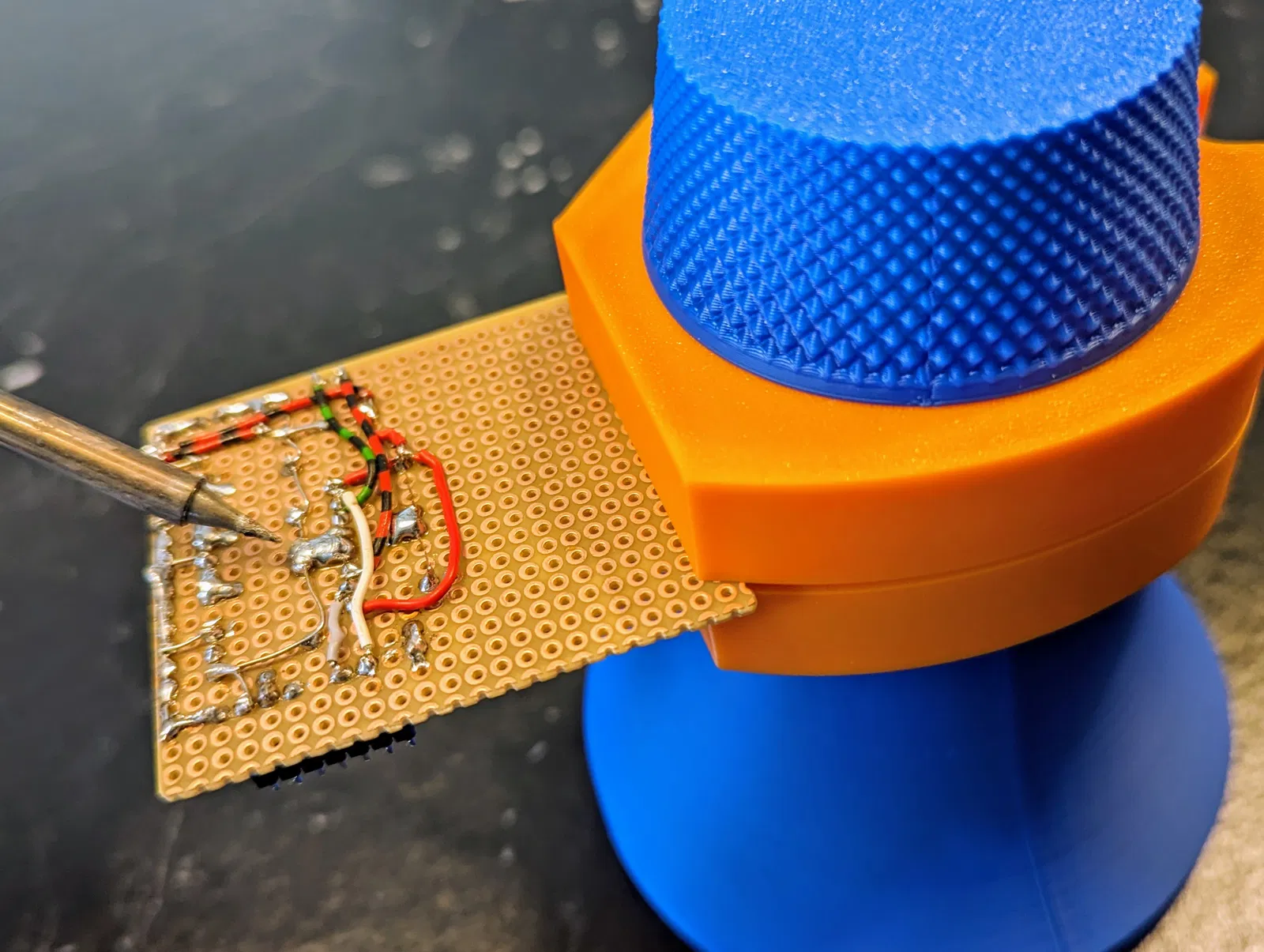

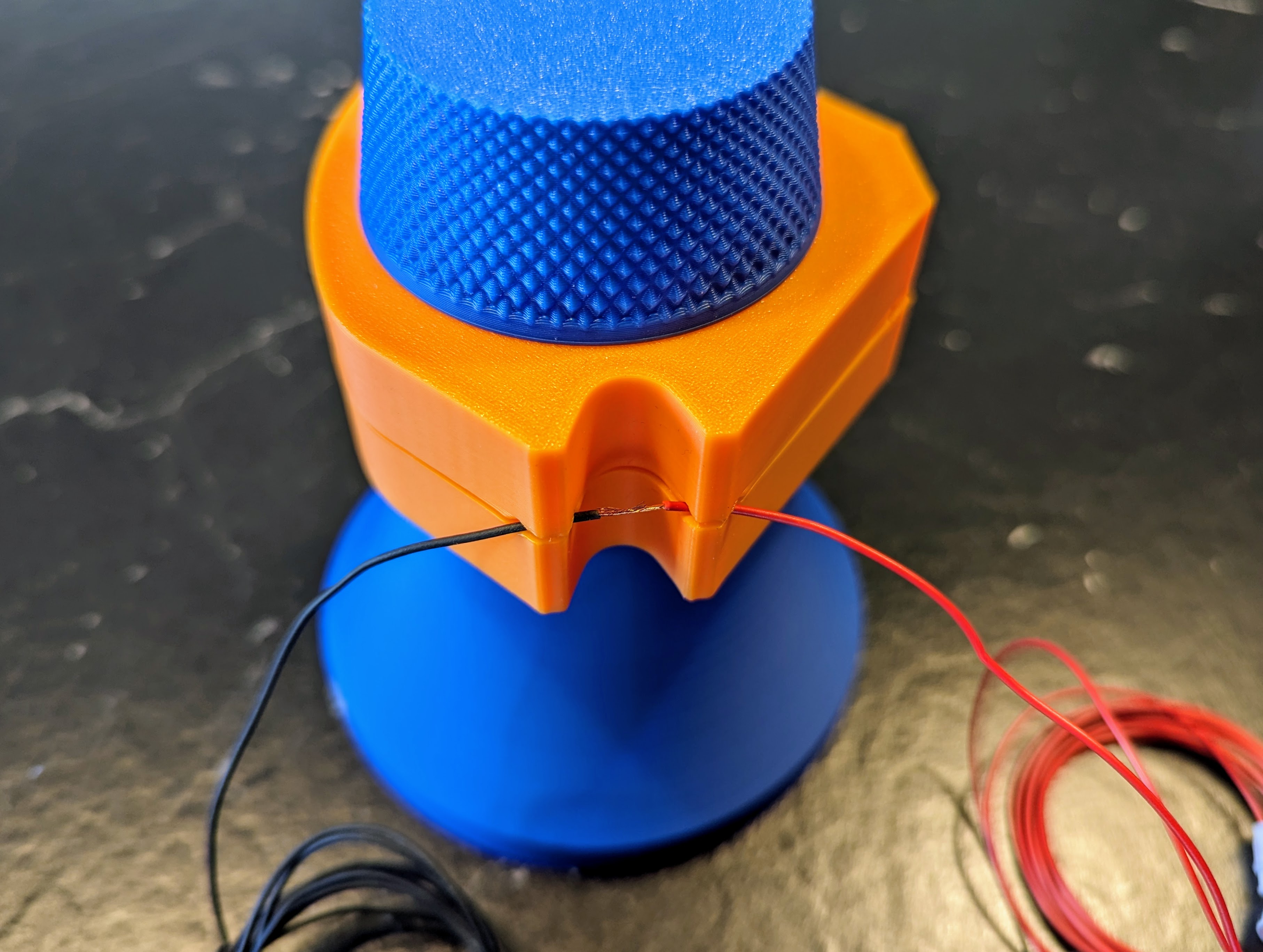

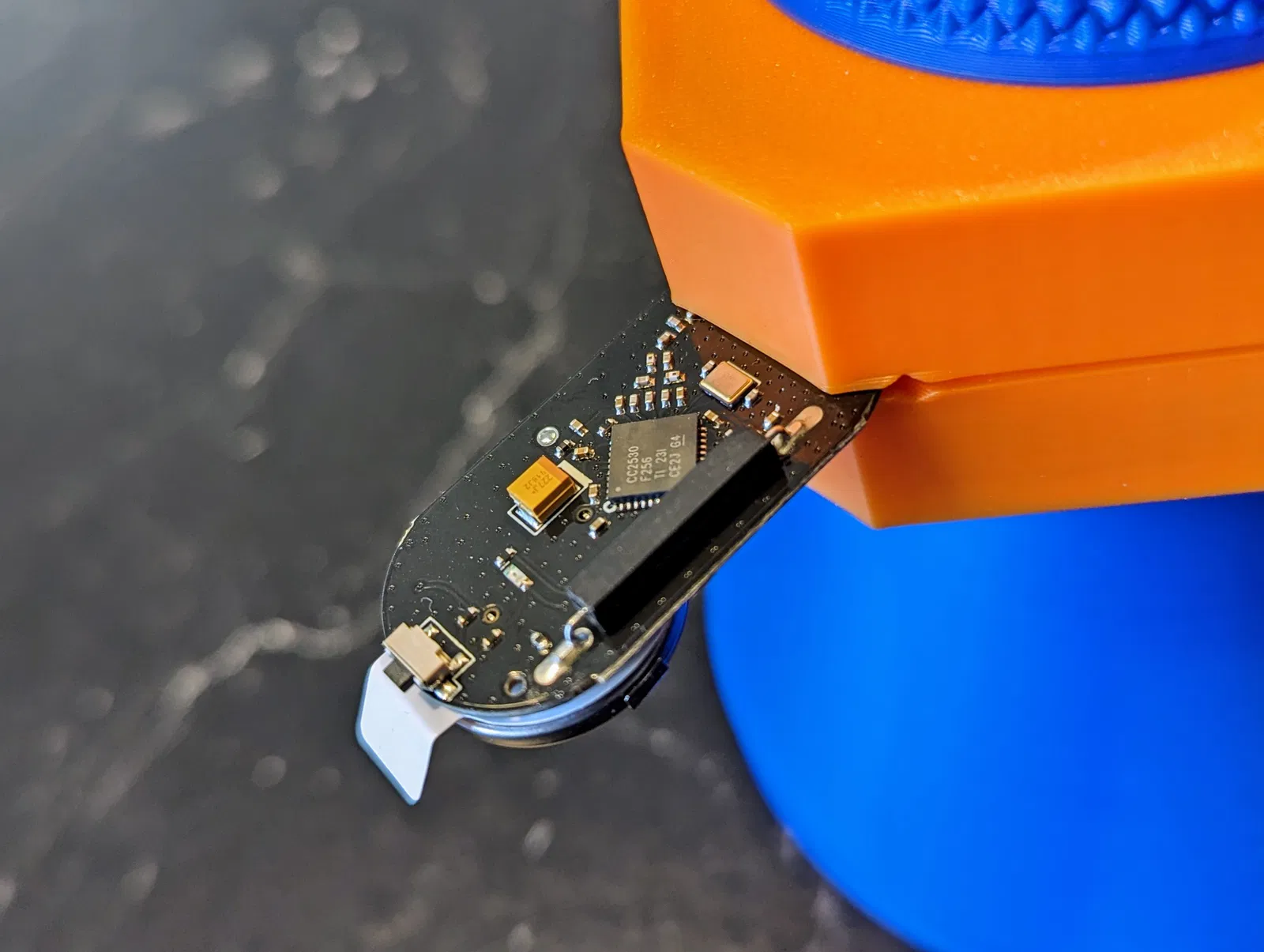

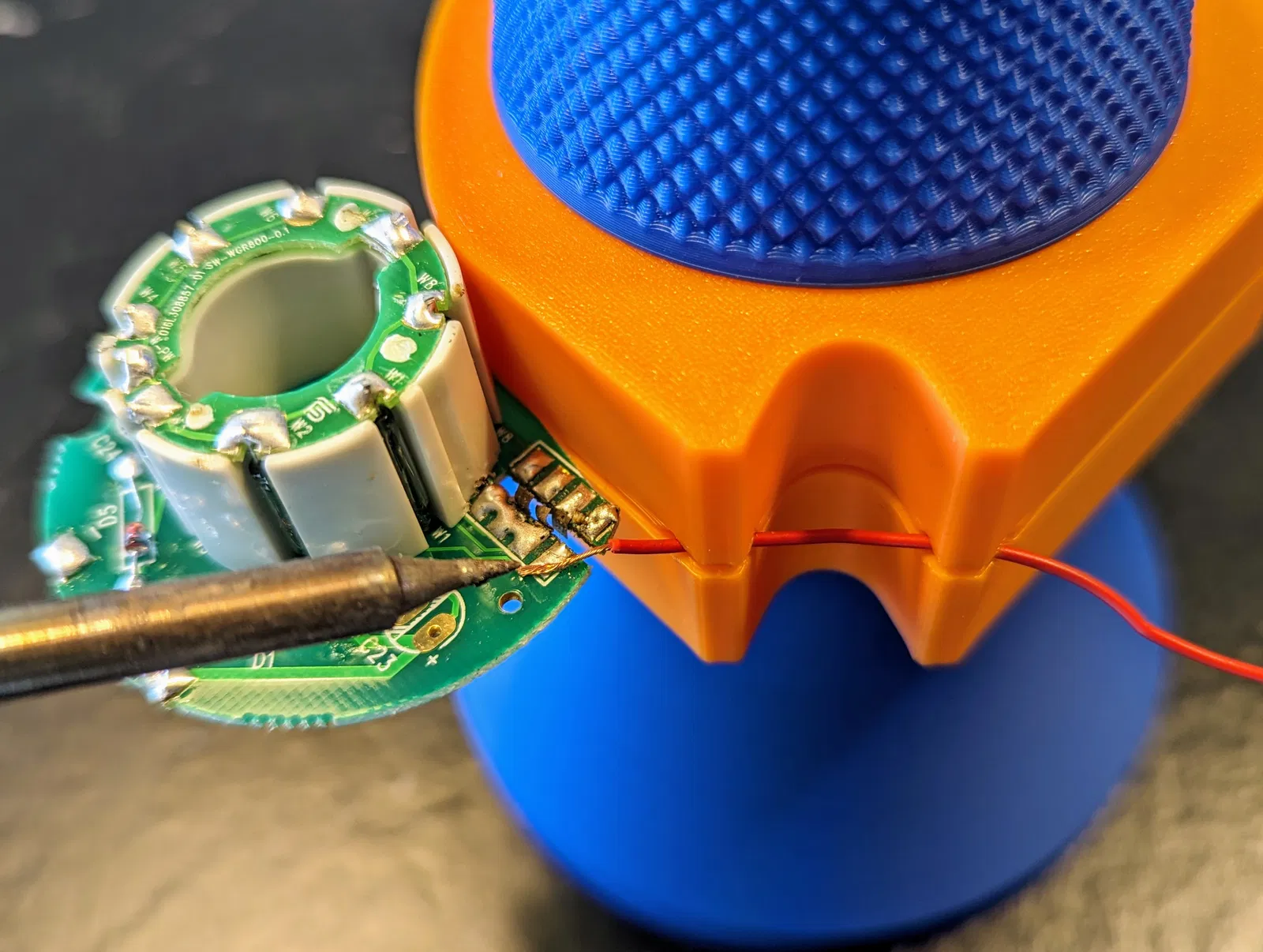

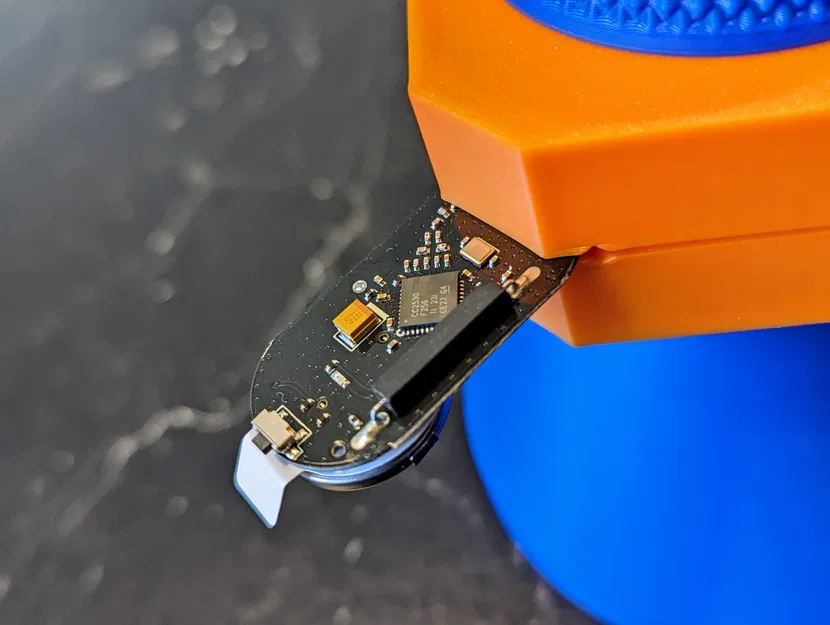

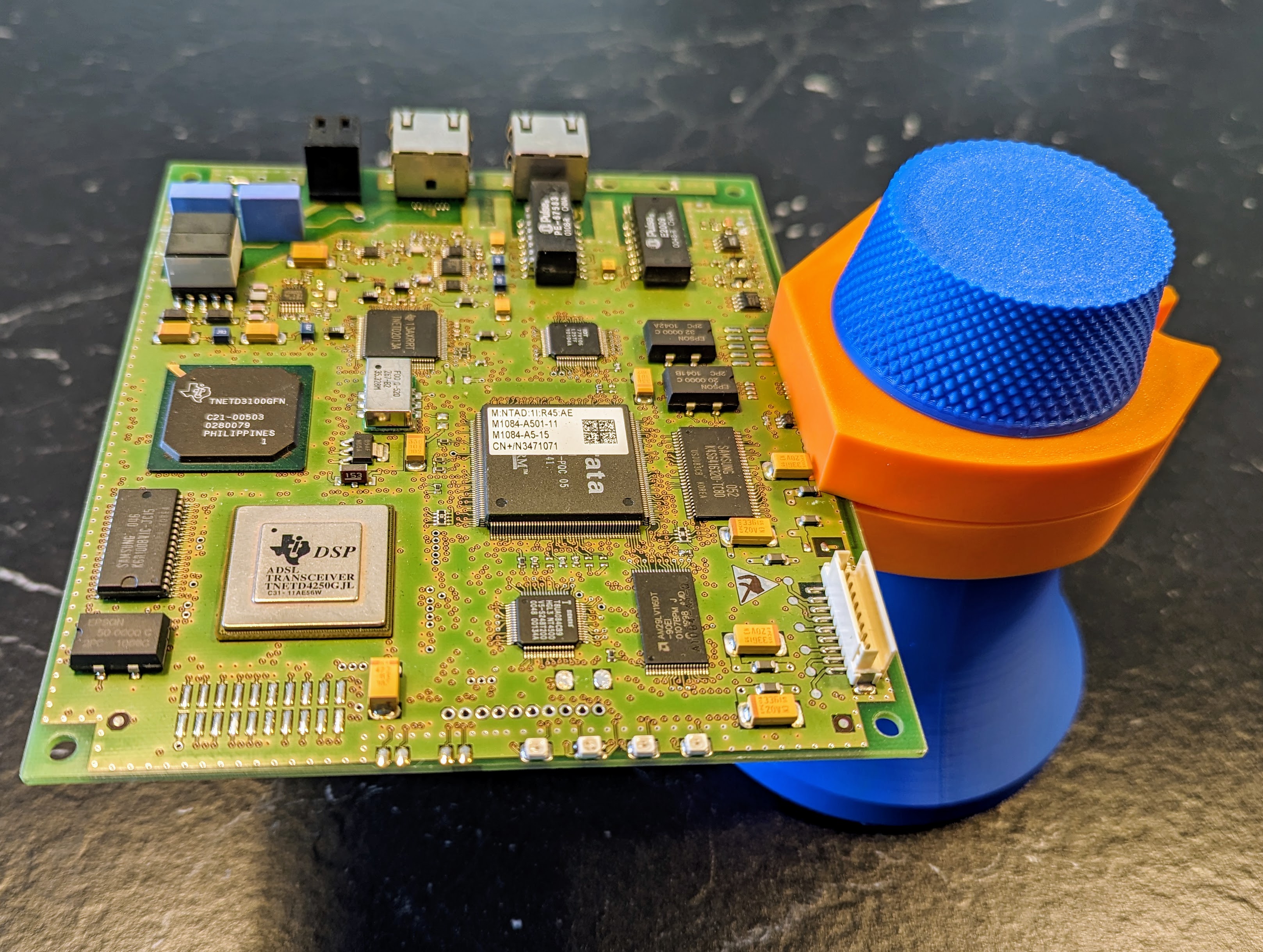

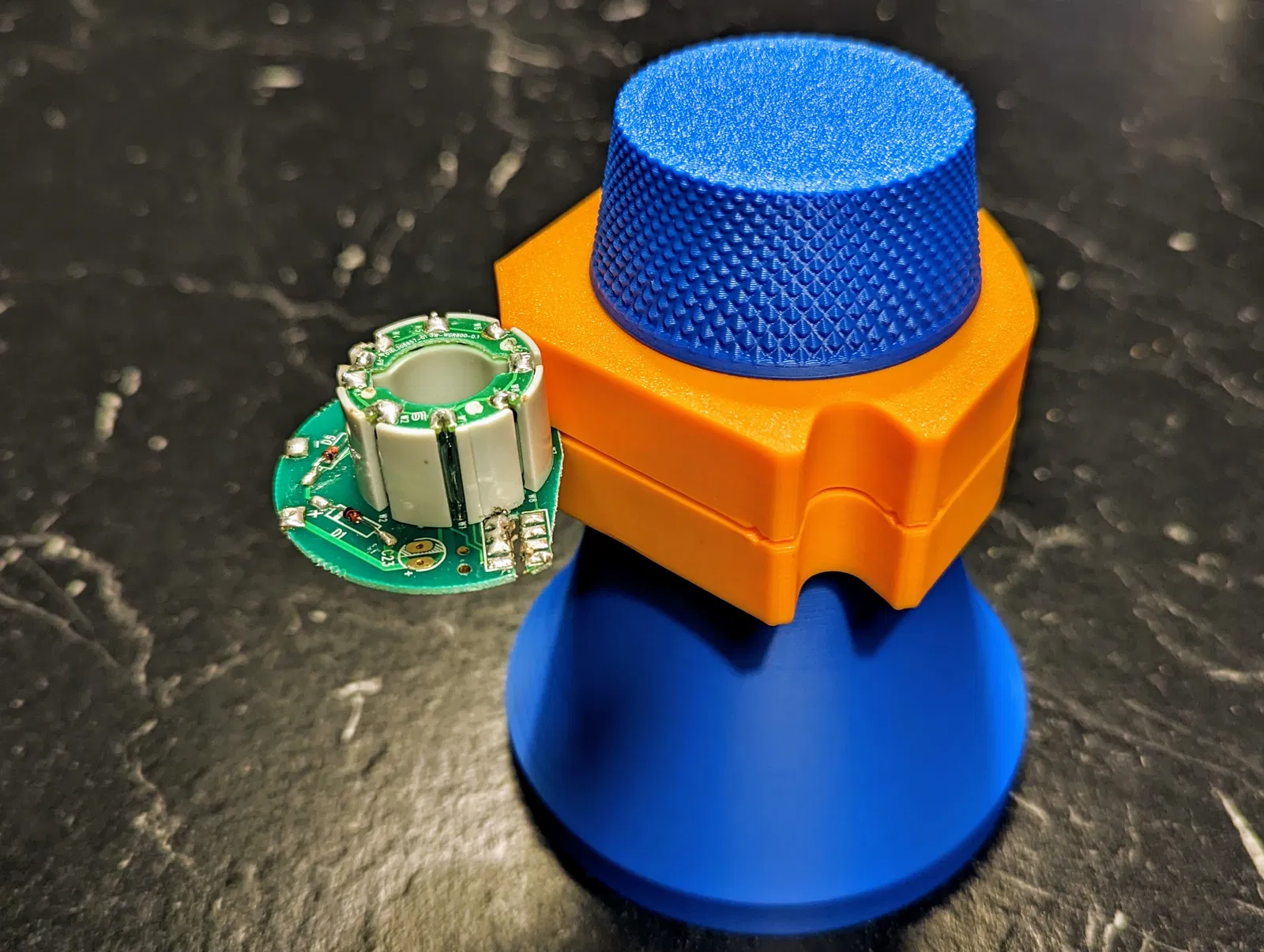

Khi hàn mạch in (PCB), việc kẹp chặt PCB là rất cần thiết. Đây là một cái giữ đơn giản cho phép bạn kẹp chặt PCB (hoặc dây) cần hàn. Các mặt khác nhau của kẹp cung cấp các khả năng kẹp khác nhau. Vì vậy, bạn có thể làm việc với dây, PCB lớn, PCB nhỏ và PCB có hình dạng lạ chỉ với một bộ giữ PCB đa năng.

Các bộ phận ren được thiết kế để in với chiều cao lớp là 0,16mm hoặc nhỏ hơn. Chiều cao lớp lớn hơn có thể làm kẹt ren. Tôi khuyên bạn nên sử dụng ít nhất 4 lớp tường (walls) và 10% infill dạng gyroid để làm cho ren chắc chắn hơn. Tất cả các bộ phận khác có thể được in với chiều cao lớp là 0,2mm, 4 lớp tường và 8% infill dạng gyroid. Không cần hỗ trợ (support). Nếu muốn, bạn có thể xem tệp 3mf để biết thêm chi tiết cài đặt (Bambu Studio hoặc Orca Slicer).

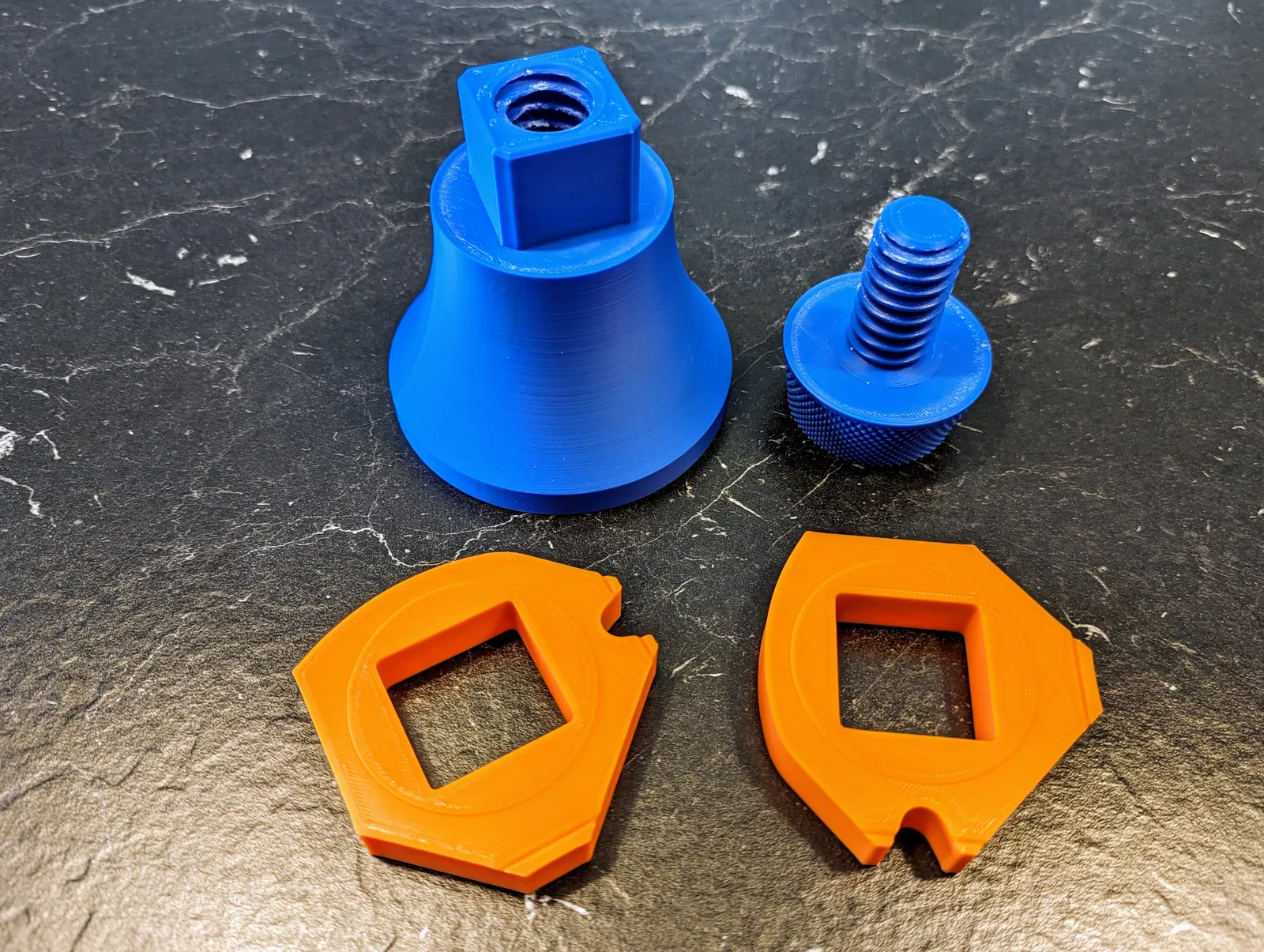

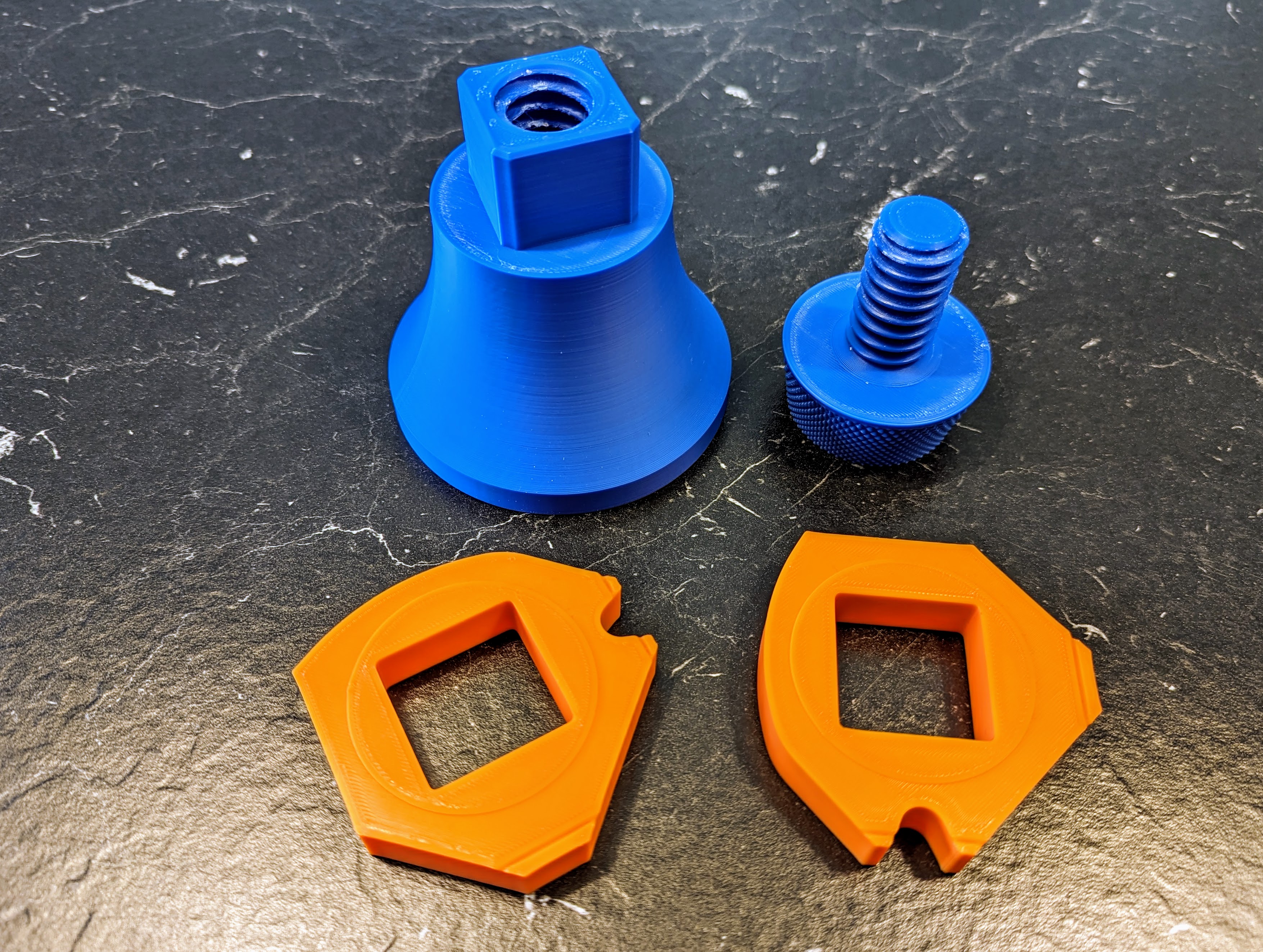

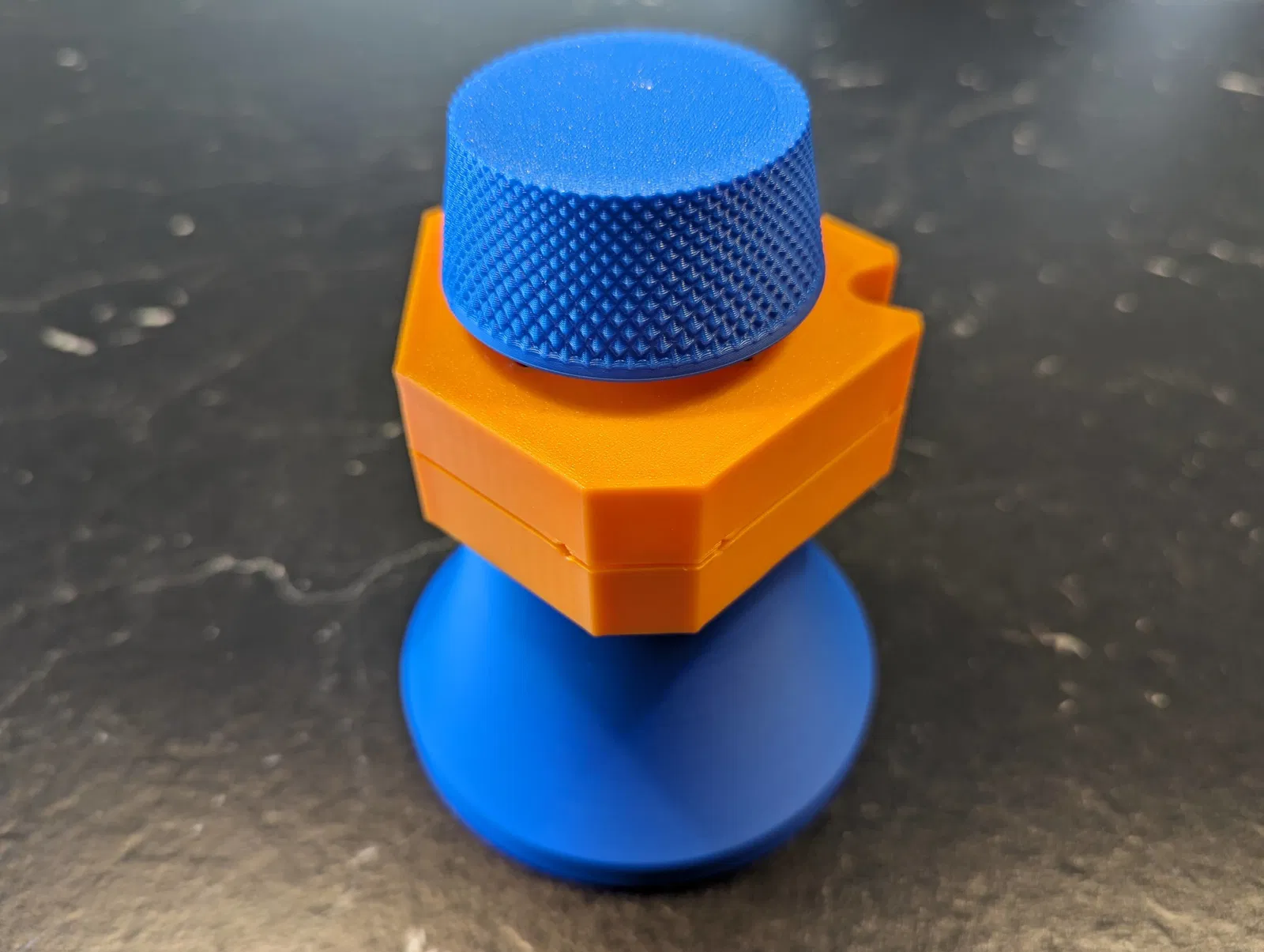

Lắp ráp là tự giải thích. Các kẹp có một miếng đệm tích hợp 0,4mm trên mỗi kẹp. Điều này hoàn hảo cho các PCB có độ dày 1,0mm trở lên. Nếu bạn làm việc với các tấm phim PCB hoặc PCB có độ dày dưới 1,0mm, hãy lật các kẹp lại và sử dụng mặt phẳng không có miếng đệm. Sử dụng một ít sáp nến trên ren để nó chạy mượt mà hơn.

Miễn trừ trách nhiệm: Tác phẩm này của blecheimer được cấp phép theo CC BY-NC-SA 4.0 Bạn không được phép sao chép mô hình này lên các trang web in 3D khác mà không có sự cho phép của tôi.
