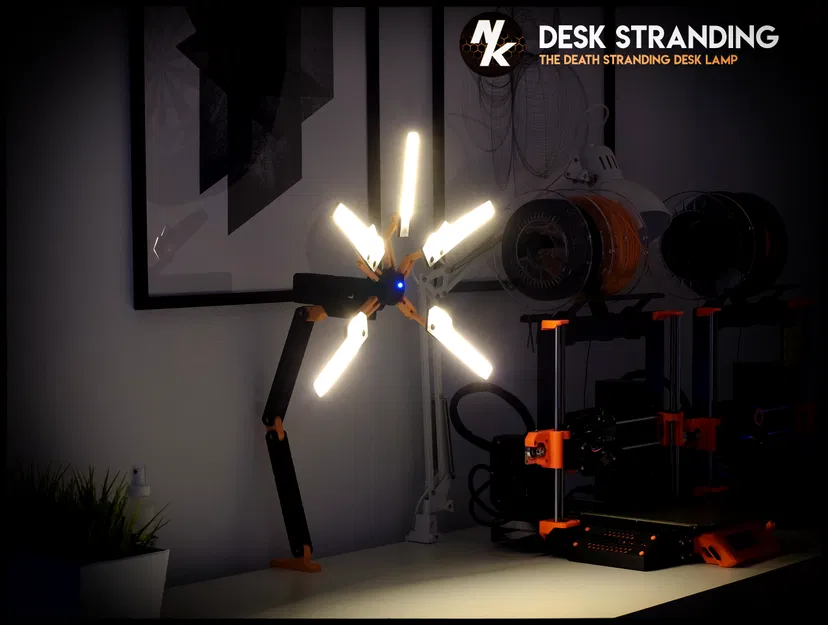

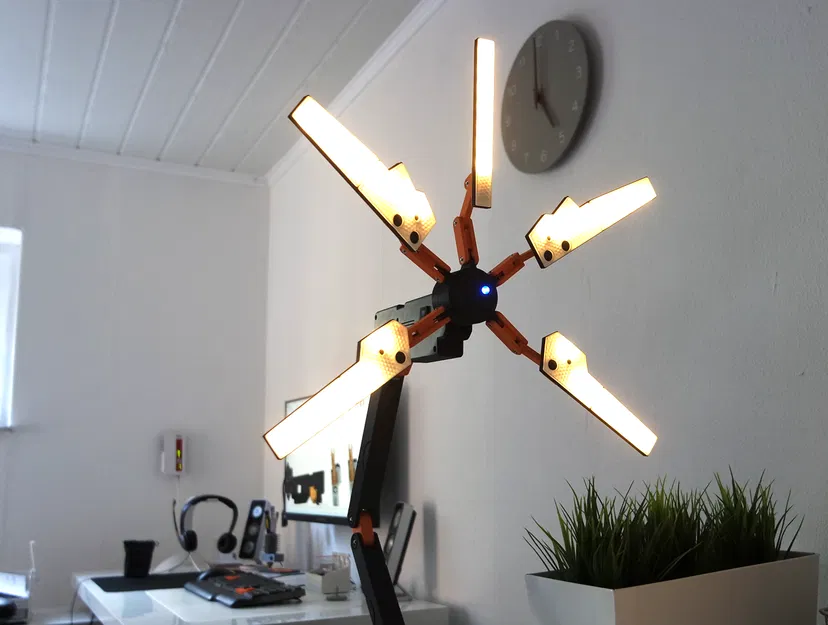

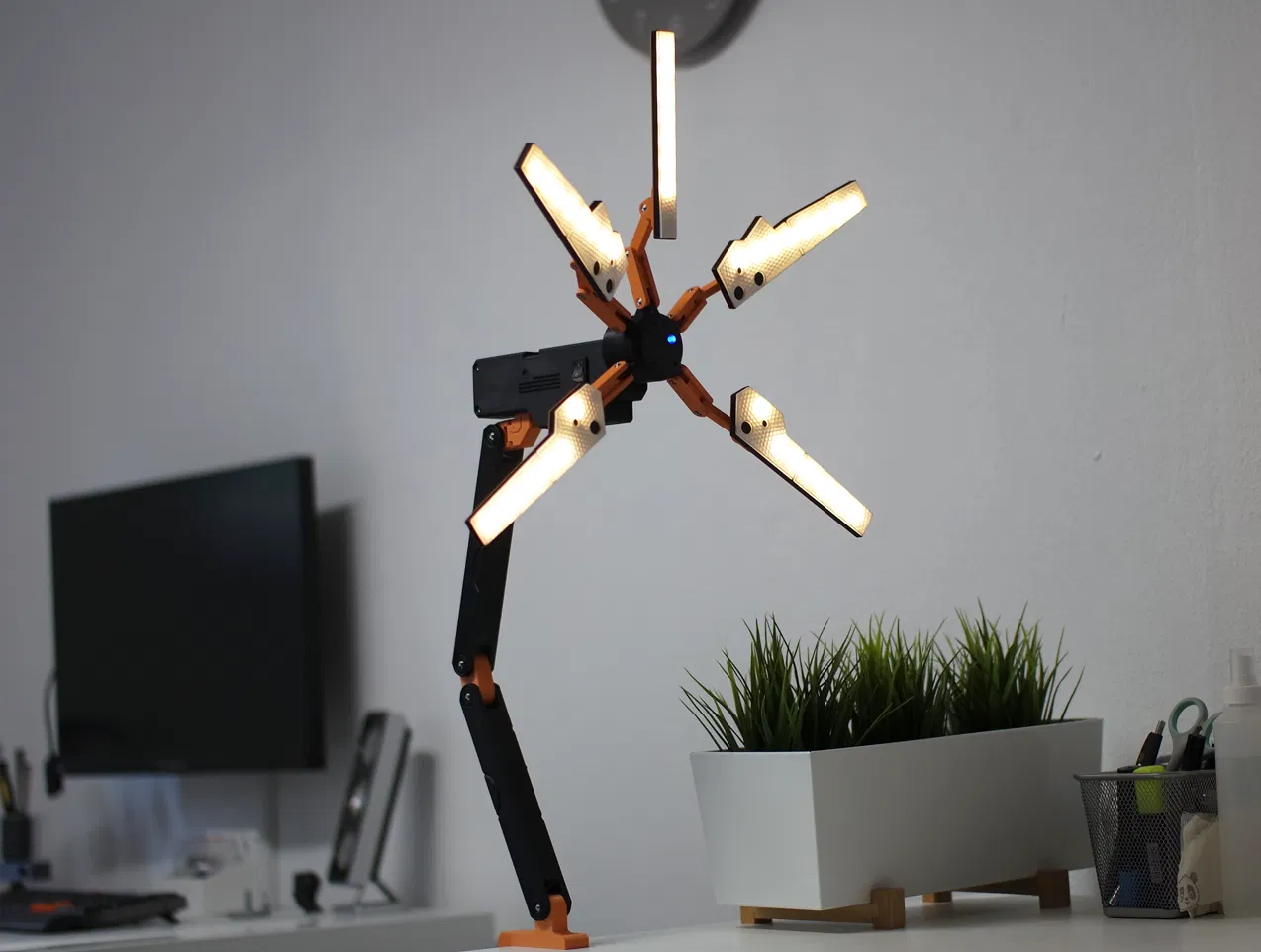

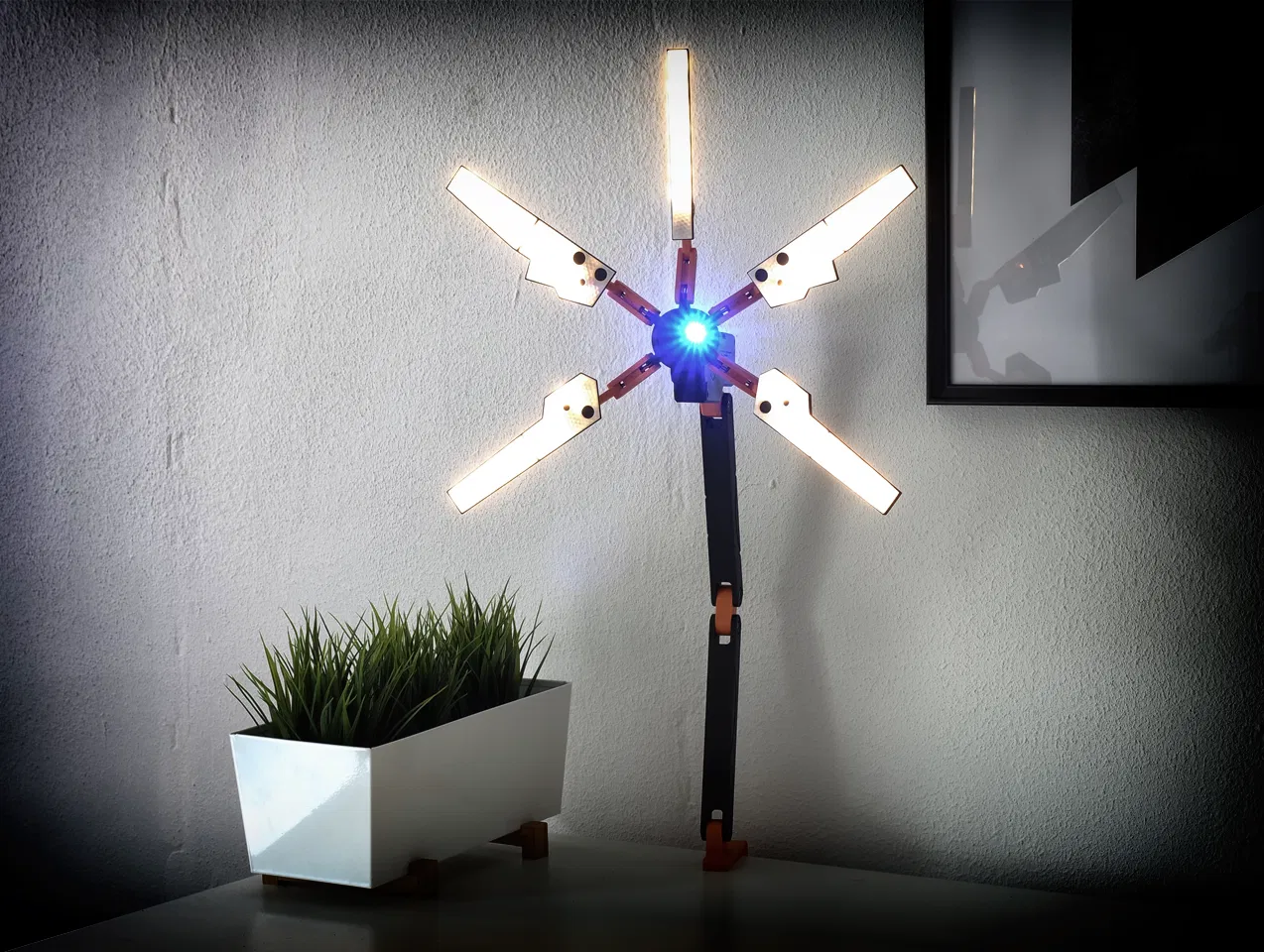

Đèn bàn Desk Stranding - Đèn bàn Death Stranding

Tôi đang chơi Death Stranding trên PC và nảy ra ý tưởng tái tạo máy quét "Odradek" thành một chiếc đèn bàn, nên tôi muốn giới thiệu với các bạn chiếc đèn "Desk Stranding" (cảm ơn người dùng Reddit u/Typh_R đã nghĩ ra cái tên). Đây là một trong những dự án lớn nhất của tôi cho đến nay với tổng cộng 37 bộ phận cần thiết (30 bộ phận riêng lẻ). Tôi chỉ sử dụng ảnh chụp màn hình để tái tạo lại ngoại hình gốc càng giống càng tốt, đồng thời vẫn đảm bảo tính in được. Tôi đã tạo ra 4 file .3mf khác nhau, được chia theo phong cách màu sắc. Tất cả các bộ phận đều không yêu cầu hỗ trợ in và bạn cũng không cần MMU cho dự án này, tất cả các thay đổi màu sắc đều dựa trên lớp in. Có một chút lắp ráp cần thiết, bạn sẽ tìm thấy mọi thứ cần thiết ở bên dưới!

Bạn cũng có thể sử dụng cái này như một đạo cụ cosplay nếu bạn sử dụng pin hoặc sạc dự phòng làm nguồn điện, vẫn còn một chút không gian bên trong thân chính cho các nguồn điện nhỏ.

Tất cả các bộ phận đều được dán nhãn số phiên bản để bạn có thể dễ dàng phát hiện bất kỳ thay đổi nào trong tương lai!

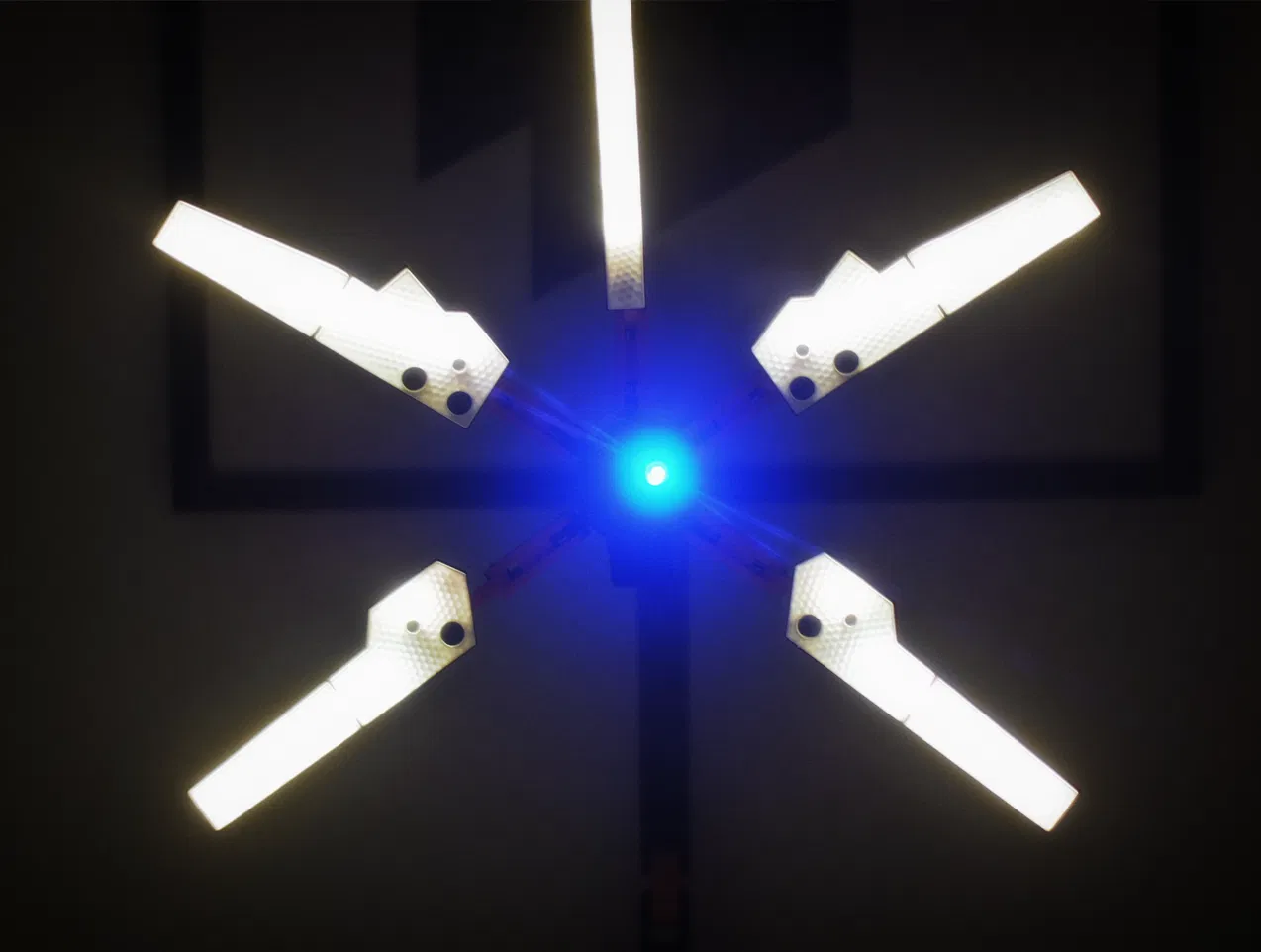

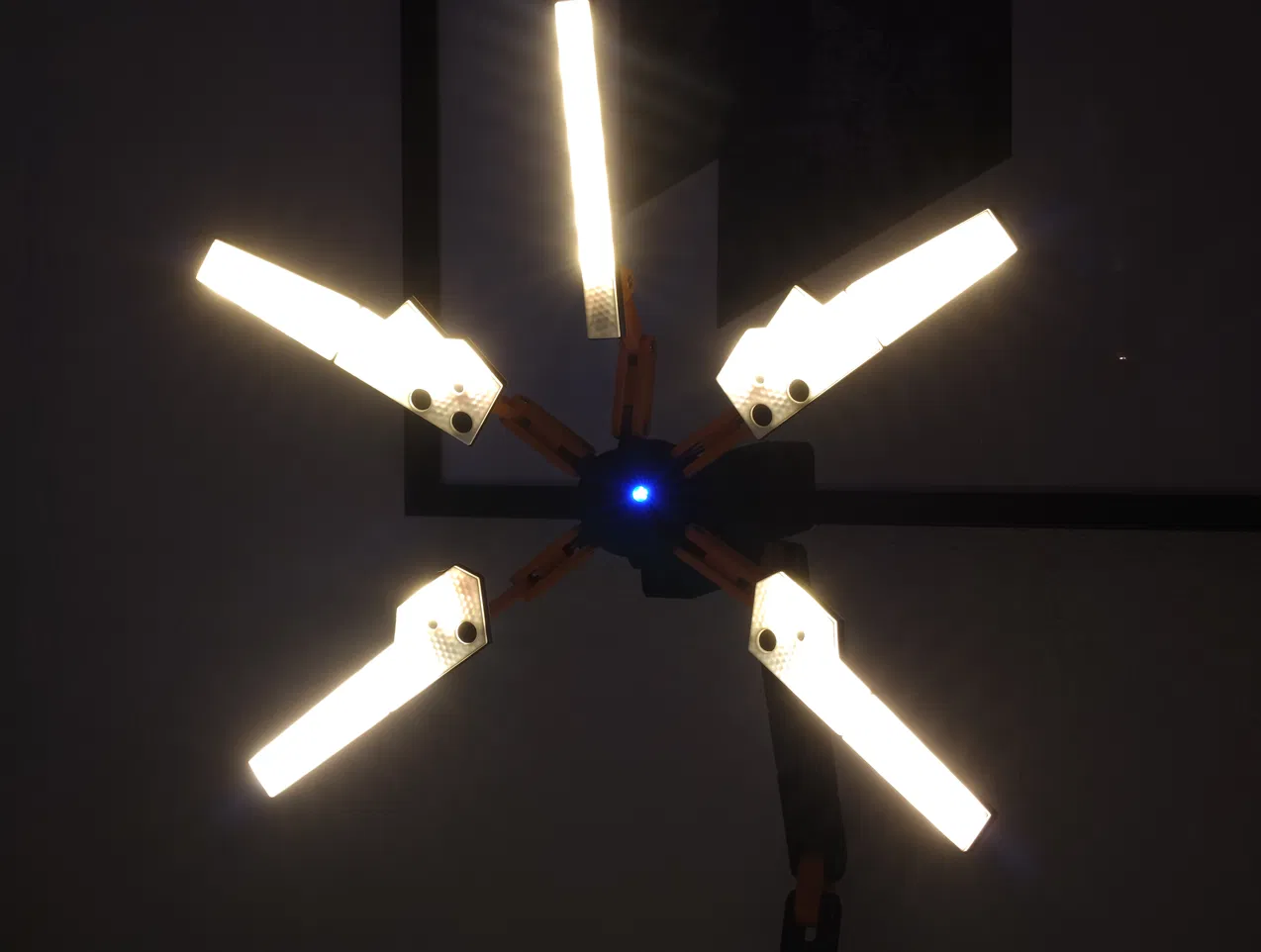

Lưu ý: Hai đèn bị lật trong một số hình ảnh, phiên bản cuối cùng đã có ngoại hình gốc chính xác!

Tính năng:

• Tương thích hoàn toàn với FDM mà không cần hỗ trợ.
• Công tắc bật/tắt.

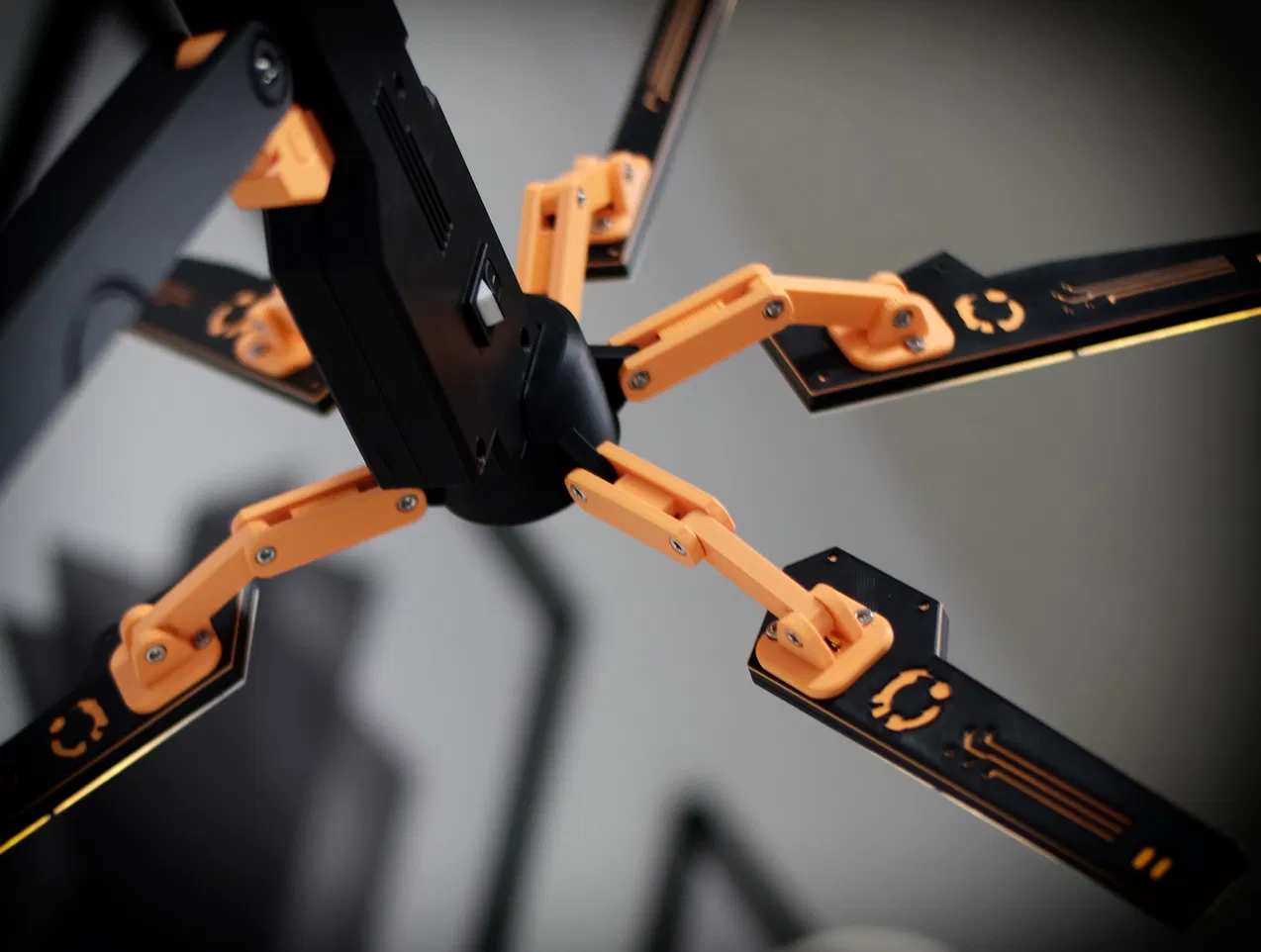

• Dây điện ẩn (dây đi qua các khớp nối).
• Tất cả các đèn đều có thể điều chỉnh hoàn toàn.

Phần cứng cần thiết:

• Dây 0.25mm² (Khoảng 2 mét đỏ và đen).
• Công tắc (21x15mm [lỗ khoét là 13x20], kích thước tiêu chuẩn, giống như cái này).
• Dụng cụ hàn.
• Dải đèn LED.
• 1x Đèn LED xanh dương.
• Nguồn điện.
• 10x Ốc M3x4.
• 15x Ốc M3x12.
• 5x Ốc M3x20.
• 21x Đai ốc M3.
• 5x Ốc M4x20.
• 5x Đai ốc M4.

Hướng dẫn lắp đặt:

Nhấn vào đây để có hướng dẫn chi tiết (file pdf).

Thiết kế này vẫn có thể thay đổi, vì vậy hãy quay lại để xem cập nhật (tôi đã thực hiện một số thay đổi sau khi chụp ảnh nên chúng có thể khác với phiên bản đã in). Chúc bạn vui vẻ với chiếc đèn!

Nhật ký thay đổi:

• 08.09.2020: Ngày phát hành.
• 10.09.2020: Thêm răng cưa vào các khớp nối của bộ phận dưới để ngăn đèn bị trượt xuống (cùng với một vài chỉnh sửa nhỏ).
• 11.09.2020: Thêm bản vá lỗi cho "desk-mount-to-body-joint-2.stl", có một phần bị thiếu trên phiên bản cập nhật (xin lỗi vì bất kỳ sự bất tiện nào gây ra).
• 15.09.2020: Răng cưa giờ đã mịn hơn một chút.
• 19.09.2020: Thêm các kênh dây bên trong cánh tay bàn và bộ nối đế bàn cho đến đế.
• 02.10.2020: Đổi tên tất cả các bộ phận thành V1; thay đổi dung sai cho "Screw Desk Mount".

Bonus, đây là một đoạn stop motion nhỏ của chiếc đèn đang hoạt động:

+++++++++++++++++++++++++++++++++++++++++++++++++

Nếu bạn thích mẫu file này hoặc cần điều chỉnh gì, đừng ngần ngại để lại bình luận. Một đánh giá hoặc lời nhắn cũng được hoan nghênh và có thể bạn sẽ thích các thiết kế khác của tôi!

Chúc bạn in vui vẻ!

Hướng dẫn in

• Tất cả các bộ phận đều được tối ưu hóa cho in FDM.
• Vui lòng sử dụng đầu phun 0.4mm (hoặc nhỏ hơn).
• Tôi khuyên bạn nên sử dụng các file .3mf (hoặc gcode), vì tất cả các bộ phận đã được căn chỉnh và sẵn sàng để in. Tuy nhiên, tôi cũng cung cấp tất cả các file .stl!
• In bằng PETG để có độ bền tốt hơn.

Tác phẩm này được cấp phép theo giấy phép 'Creative Commons NonCommercial'. Vui lòng không bán bất kỳ bản sao vật lý hoặc kỹ thuật số nào của nó.
