Giá đỡ làm sạch vòi phun Kingroon KP3S và khay chứa mực thải (hỗ trợ le Bambulab A1 mini)

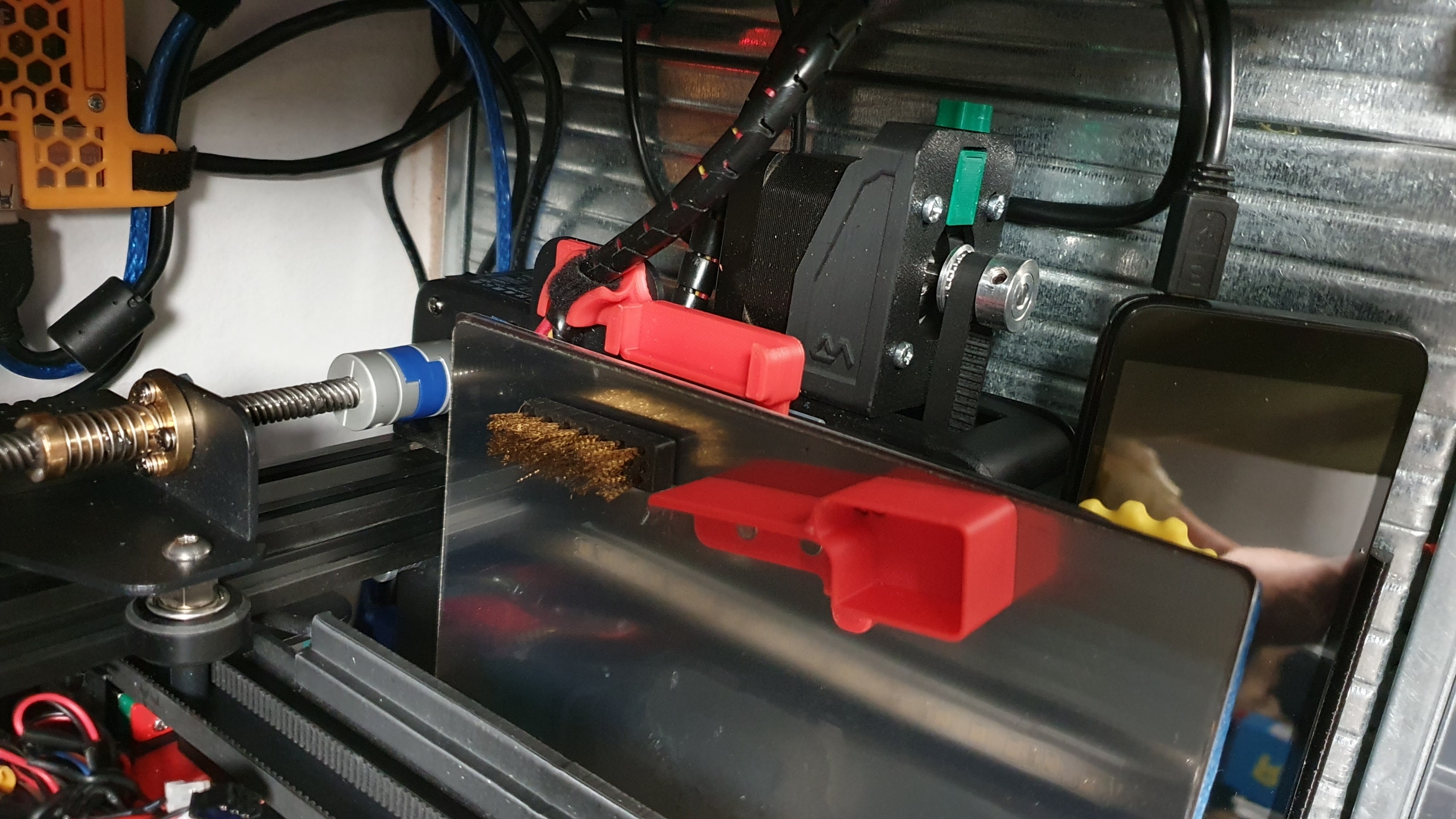

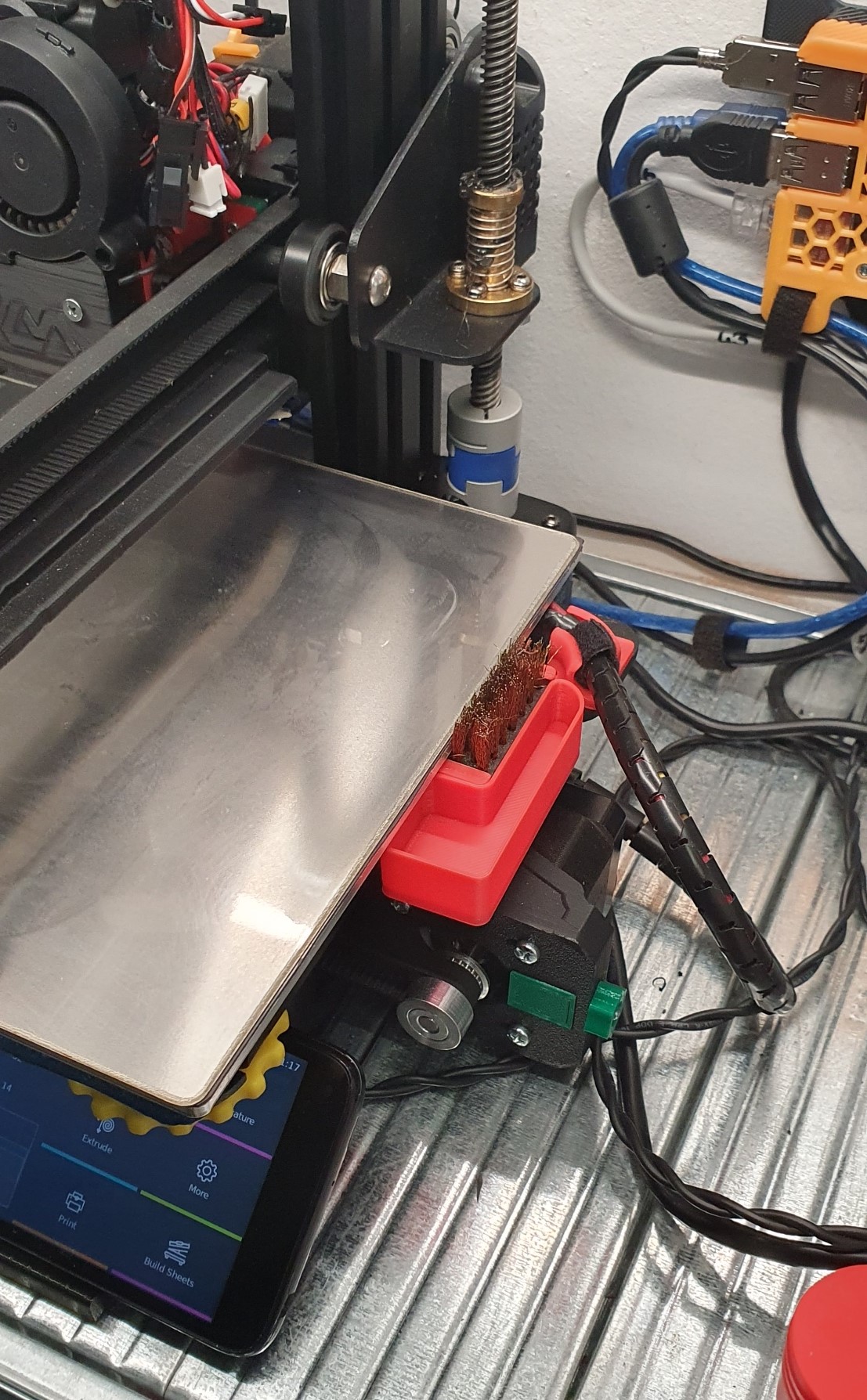

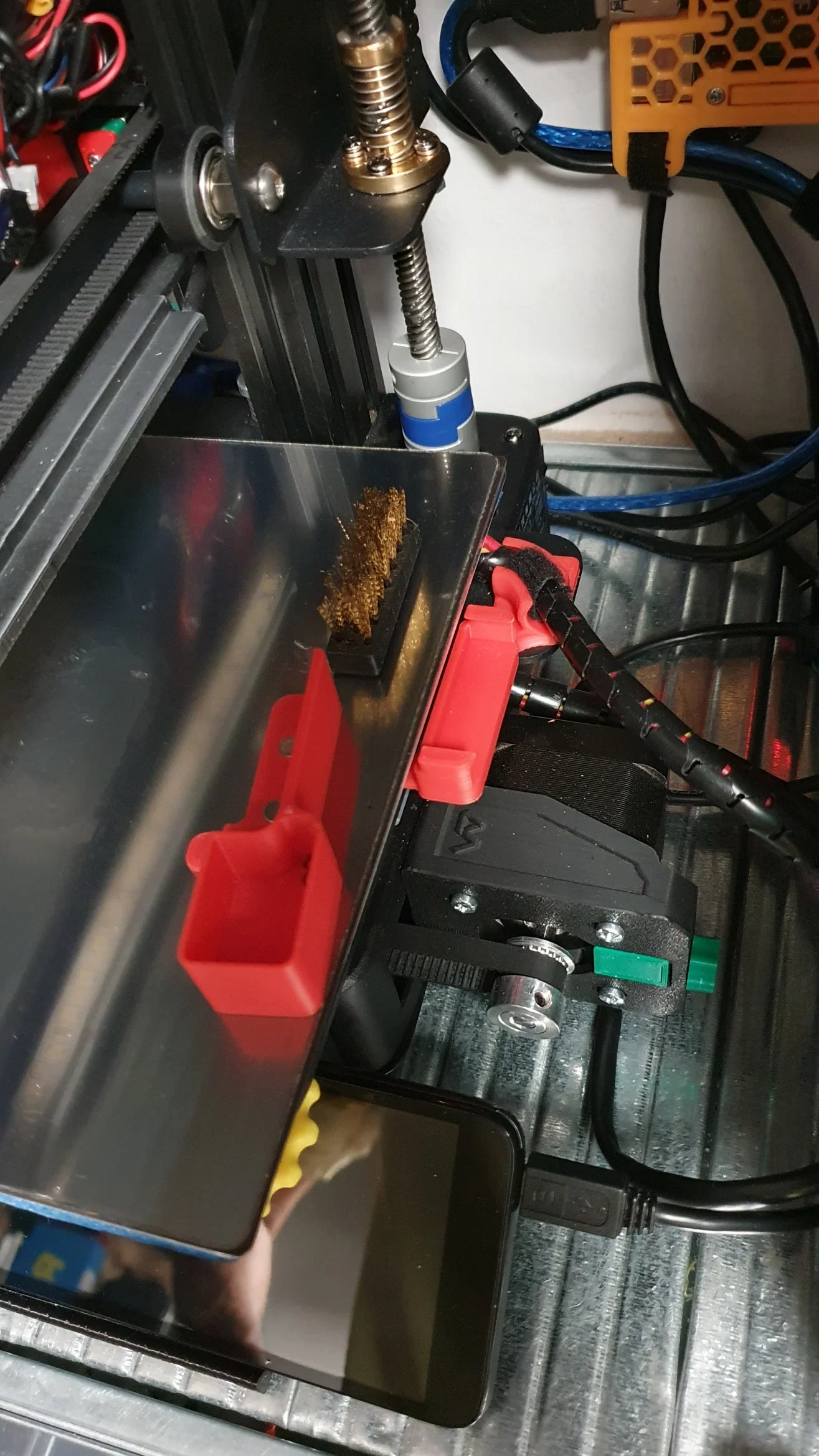

Tô đựng mực thải cho Kingroon KP3S kết hợp với dẫn hướng dây cáp giường in.

@CẬP NHẬT@

Đã sửa đổi mẫu (V2), để có thể tháo bàn chải ra dễ dàng mà không cần tháo toàn bộ, vì nó va vào quạt gió của tôi trong quá trình cân bàn in. (Vì tôi sử dụng các cấu hình được làm sẵn cho các tấm kính khác nhau, nên không cần cân bàn trước mỗi lần in)

Trong phiên bản V2, tô đựng mực thải lớn hơn một chút.

@CẬP NHẬT #2@

Đã tạo một phiên bản sửa đổi để phù hợp với tấm giá đỡ nhôm của giường in (có thể đặt hàng tại: https://kingroon.com/collections/kingroon-kp3s-3d-printer-parts-accessories/products/aluminum-hotbed-bracket-kit-for-kp3s) Vì tấm này khác với tấm thép, nên tất cả các mẫu đều cần thay đổi. Tô đựng mực thải lớn hơn, hy vọng các mảnh nhựa nhỏ sẽ không bị rơi ra và nằm dưới giường in, và cọ vào thanh ray.

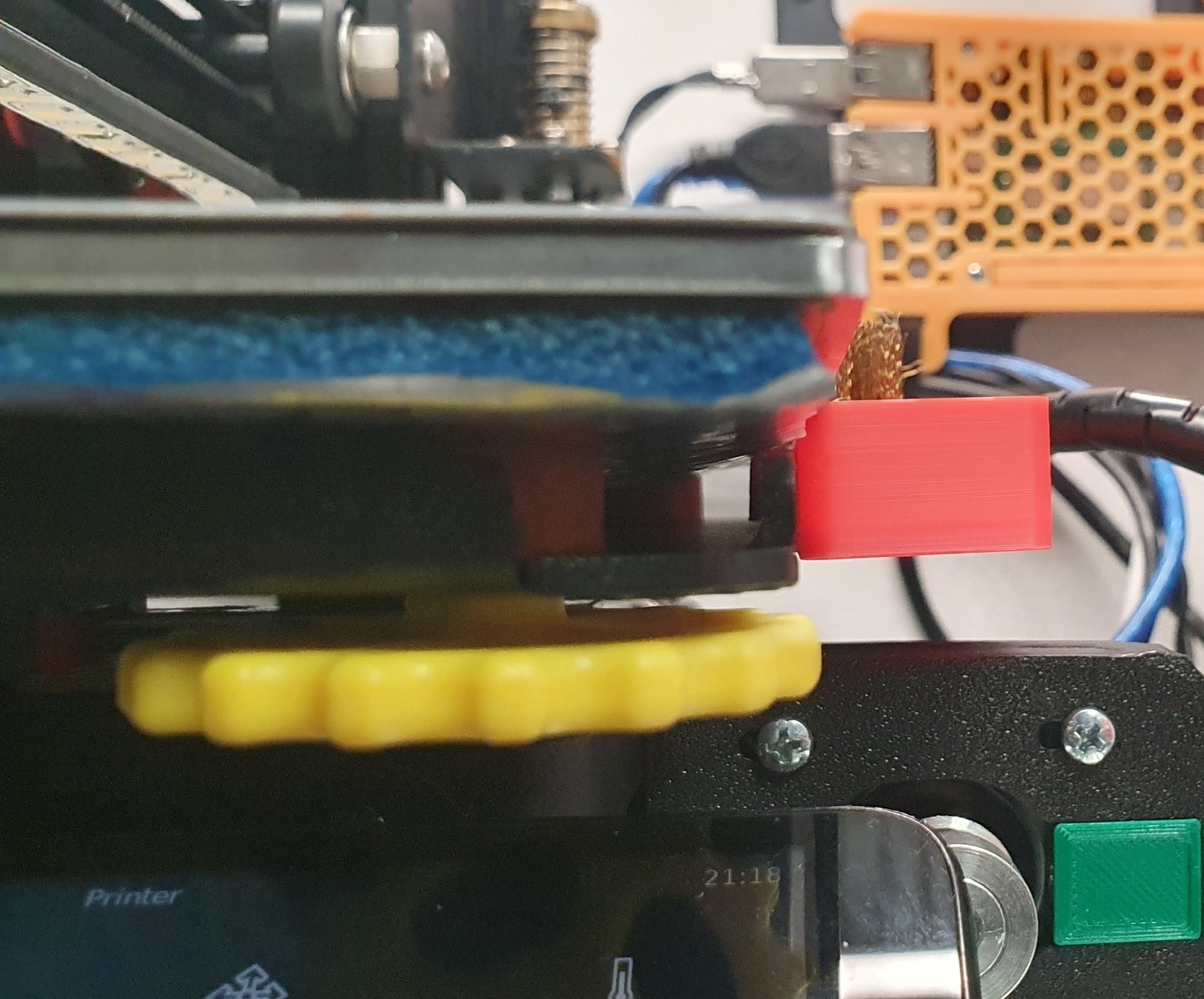

Bàn chải thấp hơn phiên bản trước, bây giờ (với thiết lập của tôi) quạt gió sẽ không va vào nó trong quá trình cân bàn in.

BOM:

• Bàn chải đồng thau nhựa đơn giản
• 4 viên nam châm 5x2 mm
• 2 miếng chèn nhiệt (M2,5 là ổn)
• 2 vít M2,5x6

Trong thiết lập của tôi, vị trí tô đựng mực thải là:

X98 Y188 Z5

Để lau vòi phun, tôi sử dụng macro này:

G90 G0 X98 Y188 Z4.5 F6000 G0 X43 G91 G0 X40 G0 X-40 G0 X40 G0 X-40 G90

@CẬP NHẬT #3@

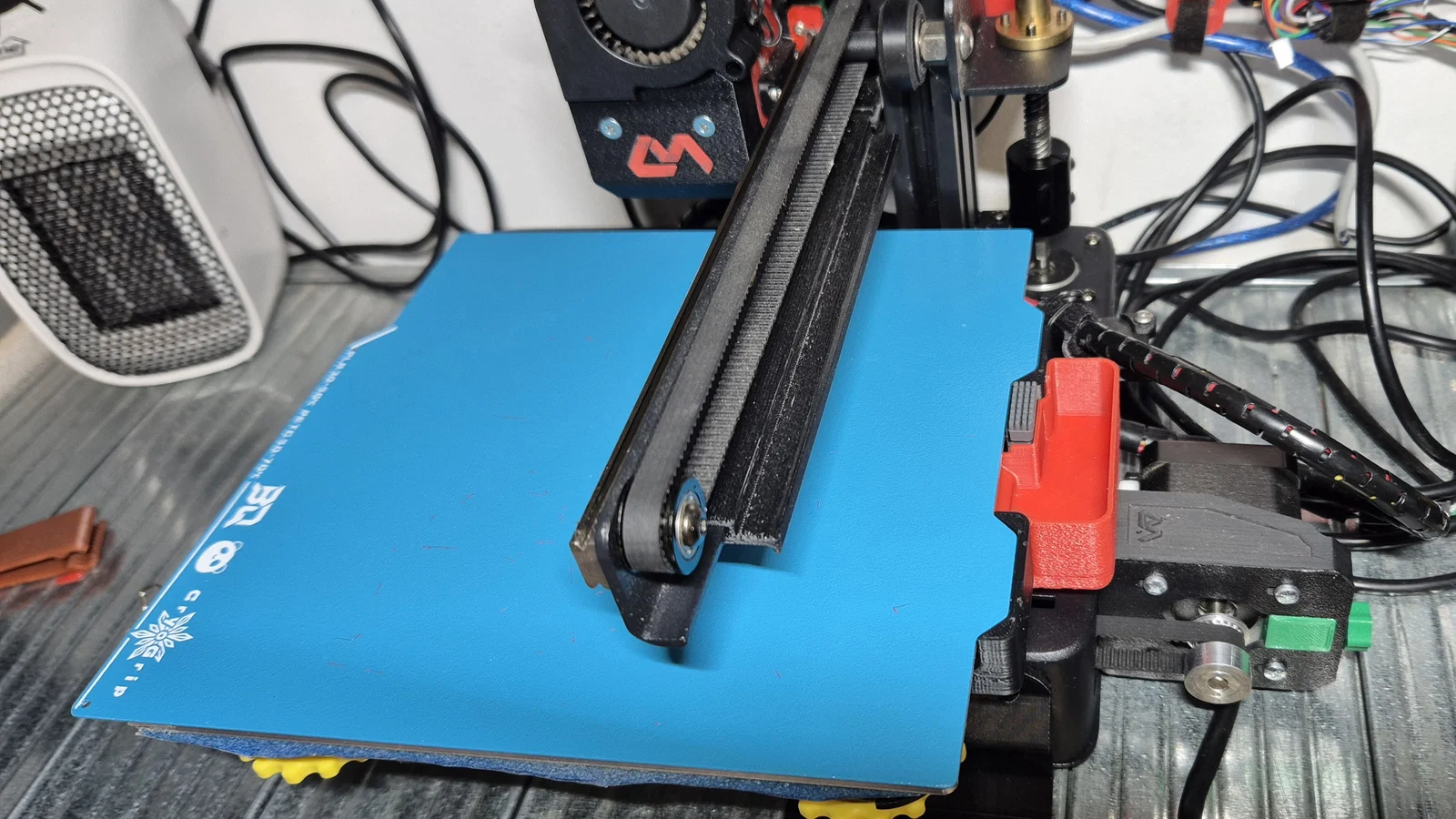

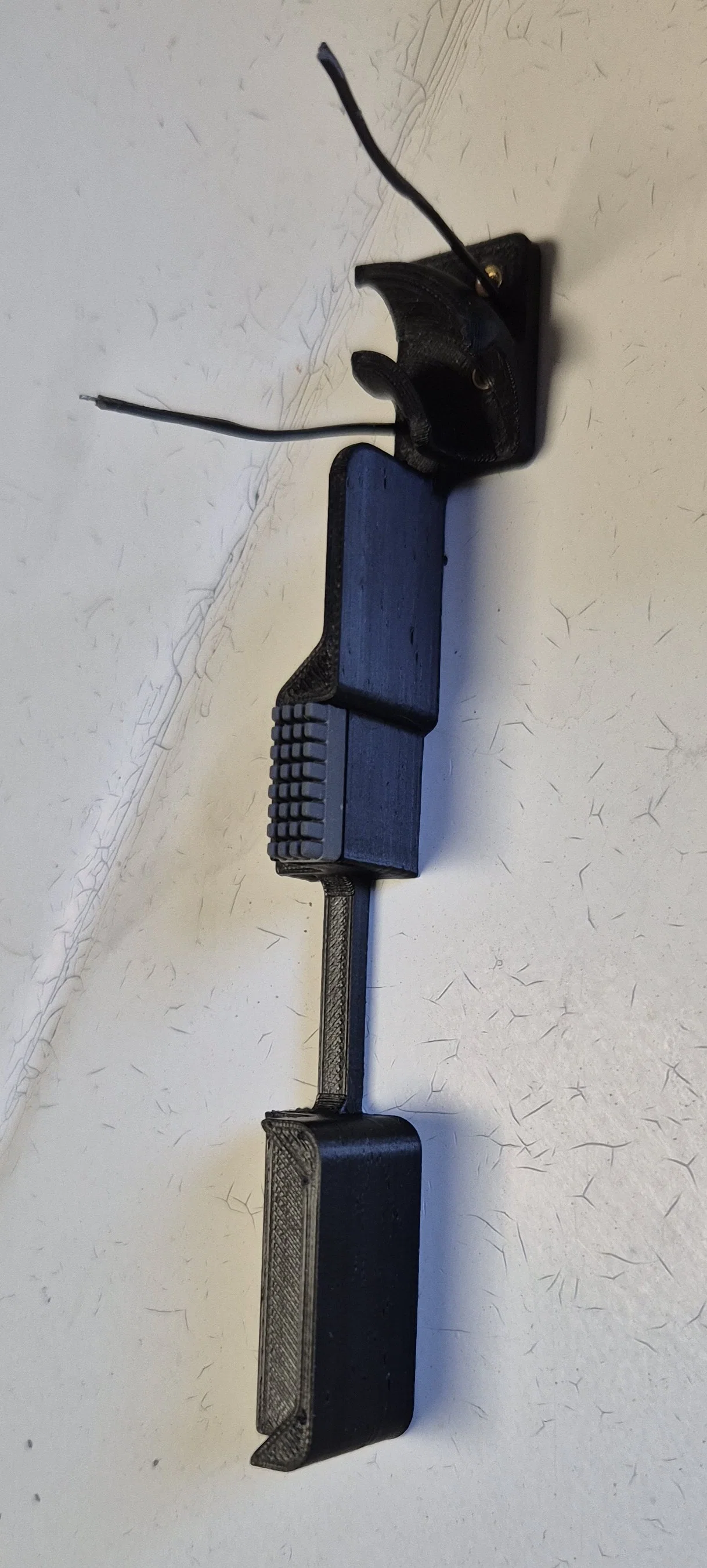

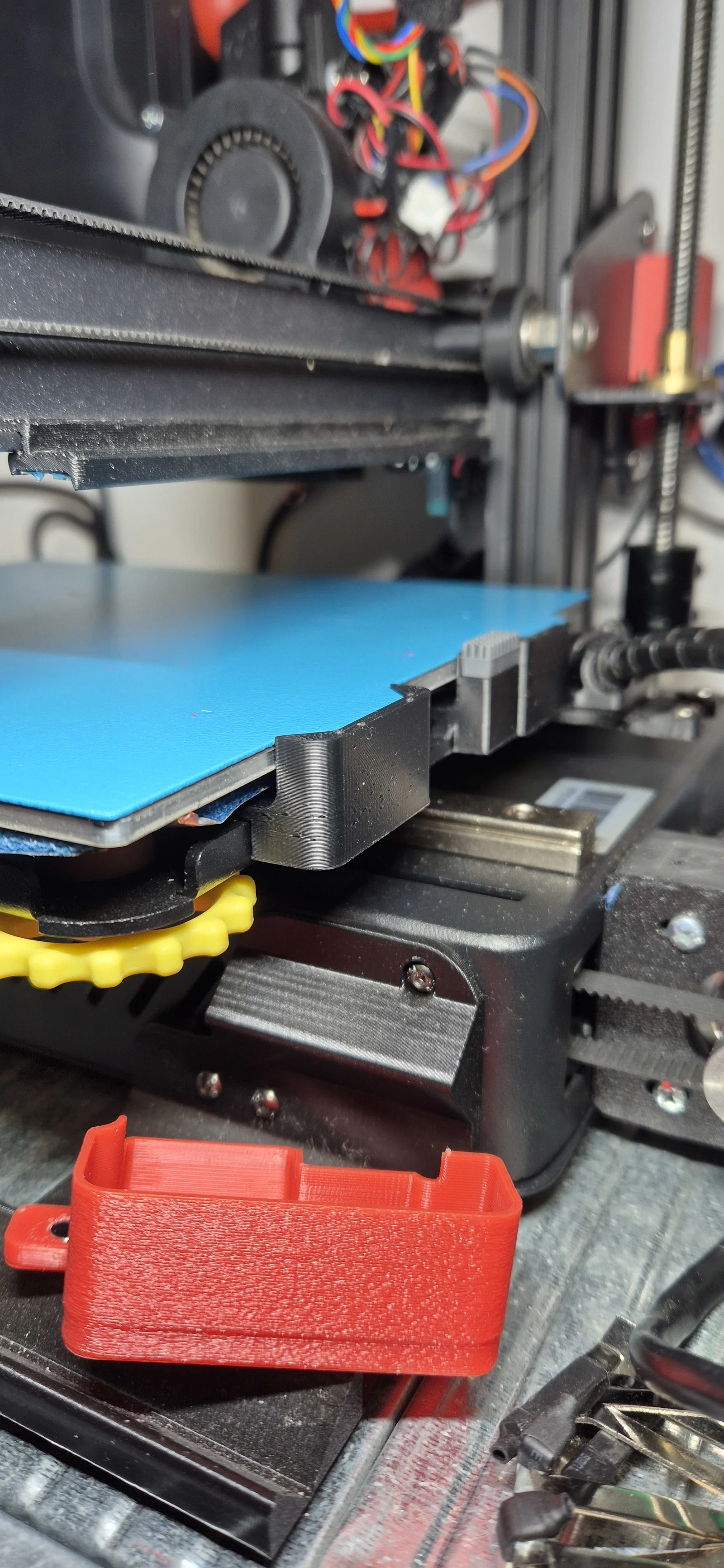

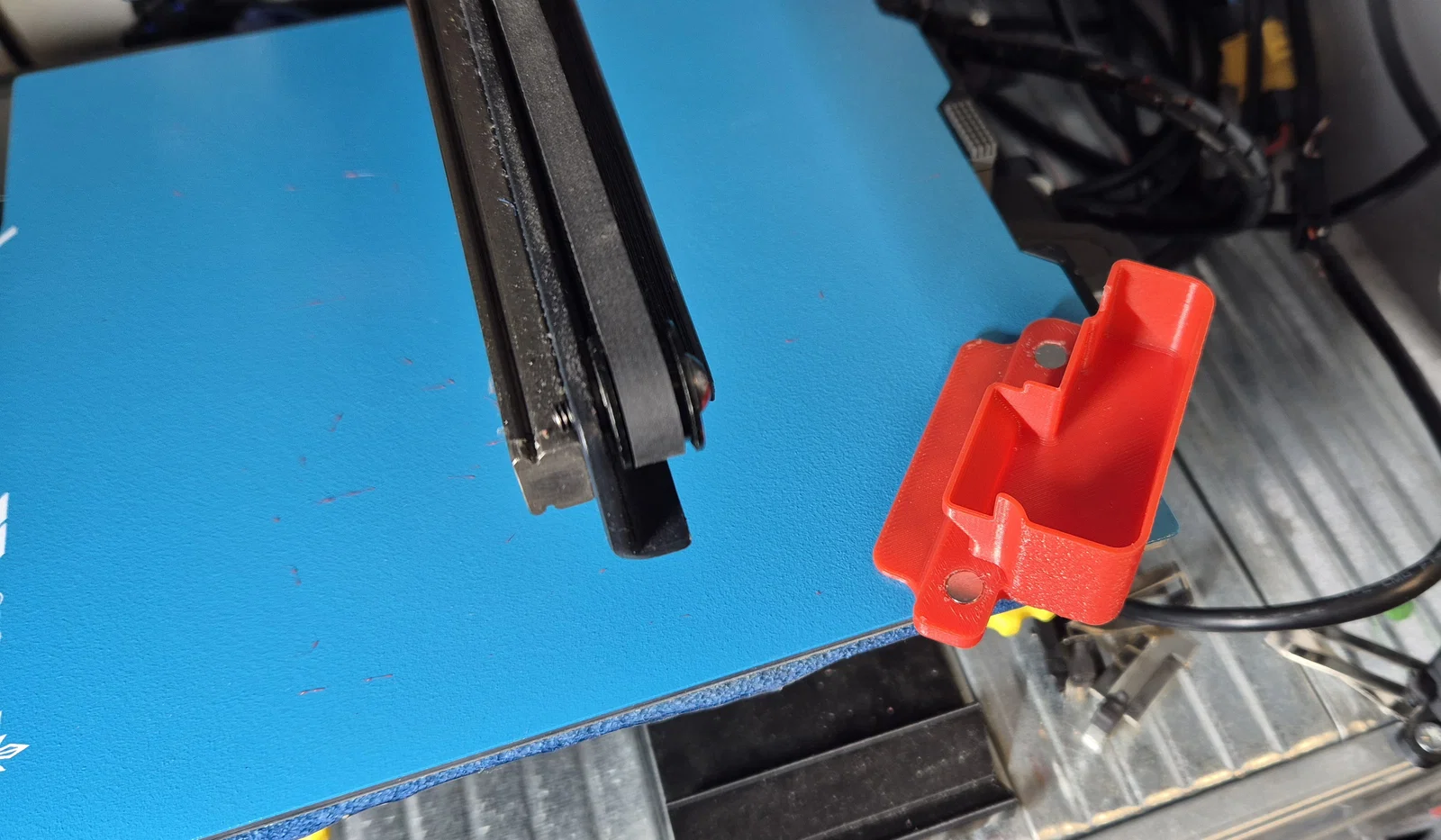

Có một vài tấm Bambulab A1 mini, vì vậy tôi đã phải sửa đổi thiết kế bàn chải và tô đựng mực thải của mình. Vẫn kết hợp với dẫn hướng dây cáp, nhưng bàn chải đồng thau được thay thế bằng cây gạt mực silicone A1 mini giá rẻ, và tích hợp dẫn hướng cho các tấm kiểu A1 mini, vì chúng lớn hơn khổ in (184x184 mm). Vì vậy, KP3s của tôi hoàn toàn tương thích với các tấm Bambulab (ban đầu nó tương thích, nhưng bàn chải và tô đựng mực thải cản trở).

Mã lệnh lau vòi phun đã thay đổi một chút, vì cây gạt mực nhỏ hơn. Mọi người cần kiểm tra các kích thước X, Y phù hợp. Đối với tôi, Y = 183,5 là giữa cây gạt mực. X di chuyển trong khoảng từ 98 đến 72. Tôi không nghĩ giải pháp của tôi sẽ là phổ biến, vì giường in của tôi được đặt trên các cột silicon thay vì lò xo…
