Giá đỡ treo tường cho Bộ điều khiển Mixergy

Tóm tắt

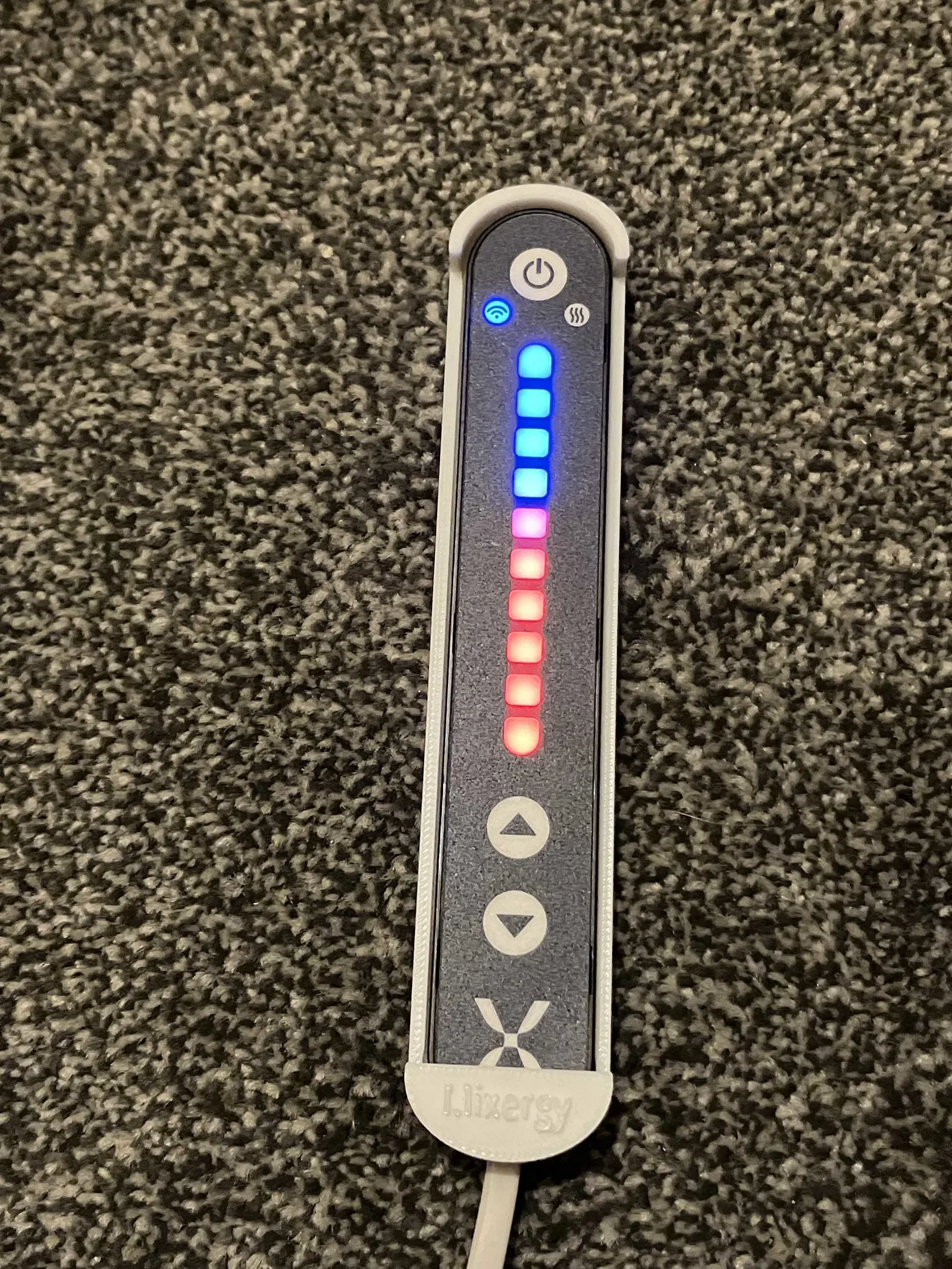

Tôi thiết kế cái này để bạn có thể dễ dàng treo tường bộ điều khiển cho bình nước nóng thông minh Mixergy.

Bình Mixergy được giao kèm hệ thống đế nam châm (có keo dán), nên chỉ gắn được ở một số chỗ nhất định (ví dụ: bề mặt nhẵn). Giá đỡ in 3D này cho phép gắn bộ điều khiển lên tường bằng bất kỳ vật liệu nào, như thạch cao, gạch, gỗ, đá, v.v.

Lưu ý: Dải nam châm ở mặt sau của bộ điều khiển không cần phải gỡ ra khi sử dụng với giá đỡ này, vì tôi đã thiết kế một phần lõm cho nó.

Lắp đặt

• Gắn giá đỡ lên tường (có 2 lỗ vít)
• Rút phích cắm và ngắt kết nối bộ điều khiển khỏi bình Mixergy
• Luồn phích cắm và cáp của bộ điều khiển qua lỗ trên giá đỡ
• Trượt bộ điều khiển vào giá đỡ
• Cắm lại / kết nối bộ điều khiển vào bình Mixergy

Tính năng thiết kế

• 2 lỗ vít (thiết kế cho vít đường kính 4mm)
• Phần lõm để chứa dải nam châm có keo dán ở mặt sau bộ điều khiển
• Cắt rãnh ở phía sau để luồn dây rút / dây thun hỗ trợ thêm ở phía trên bộ điều khiển (tùy chọn)

Mixergy

Mixergy là một công ty Anh Quốc có trụ sở tại Oxford, chuyên thiết kế và bán các bình nước nóng thông minh cho gia đình - https://www.mixergy.co.uk/

Cài đặt in

• Rafts:

Không

• Supports:

Có

• Resolution:

0.28mm

• Filament brand:

Generic

• Filament material:

PLA

• Notes:

Tôi dùng lớp in 0.28mm vì nó được gắn ở chỗ khuất và không cần chi tiết. Tôi dùng supports dạng cây, nhưng loại nào cũng được. In xong trong chưa đầy một giờ với cài đặt của tôi.
