Khung tranh màn hình LED ma trận WS2812B ESP32 16x16

INVESTEGATE INVESTEGATE

Một lưới có thể in 3D được thiết kế. Cũng có thể cắt laser hoặc sử dụng CNC.

👁️

7.4K

Lượt Xem

❤️

123

Lượt Thích

📥

406

Lượt Tải

Cập Nhật Dec 18, 2025

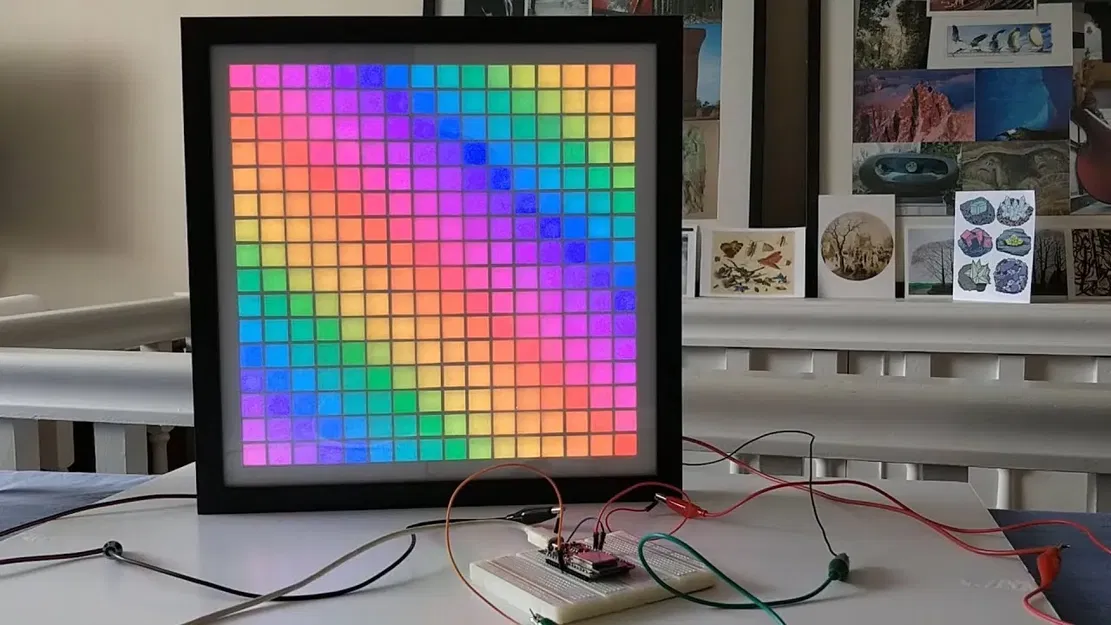

Khung tranh màn hình LED ma trận WS2812B ESP32 16x16 - Image 1

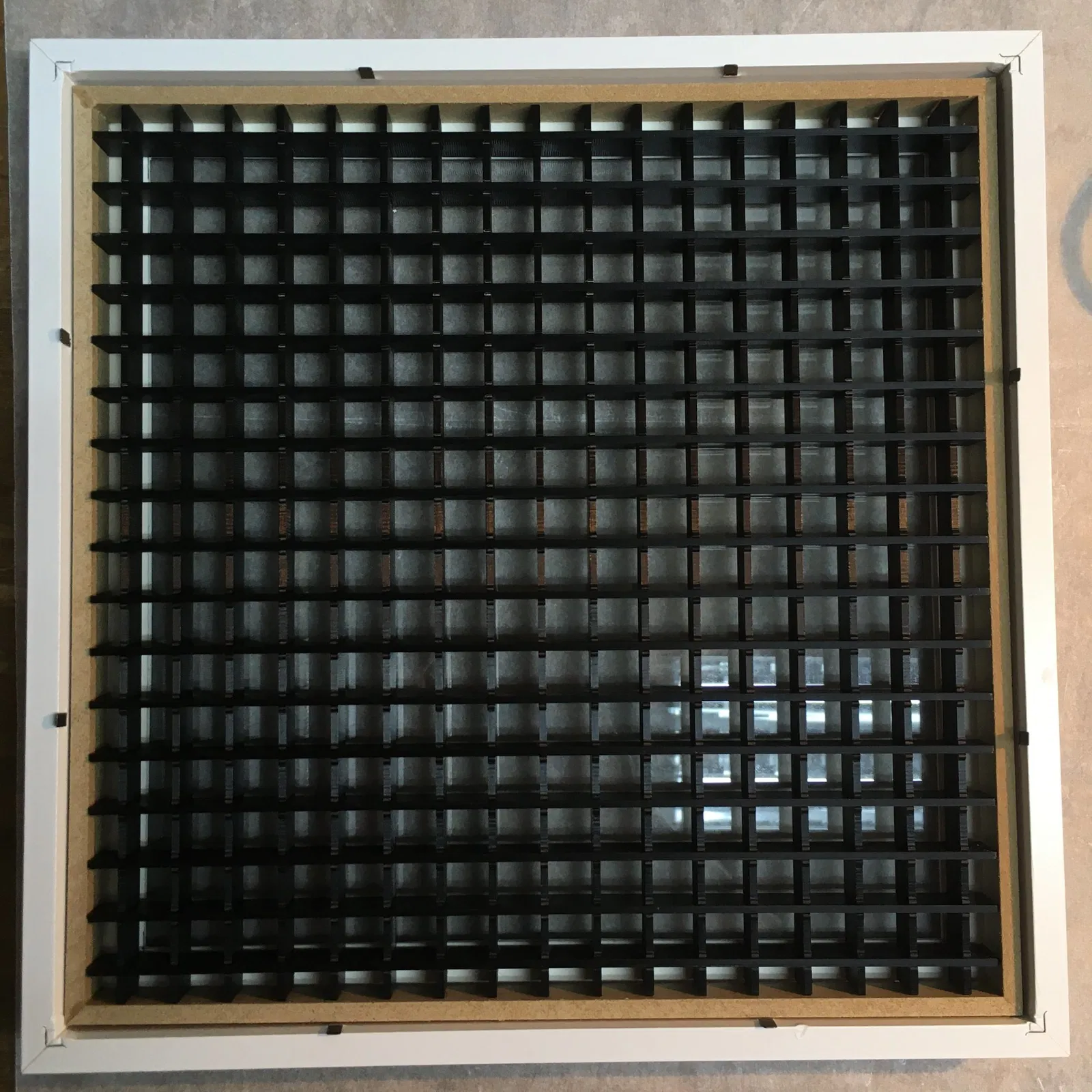

Khung tranh màn hình LED ma trận WS2812B ESP32 16x16 - Image 2

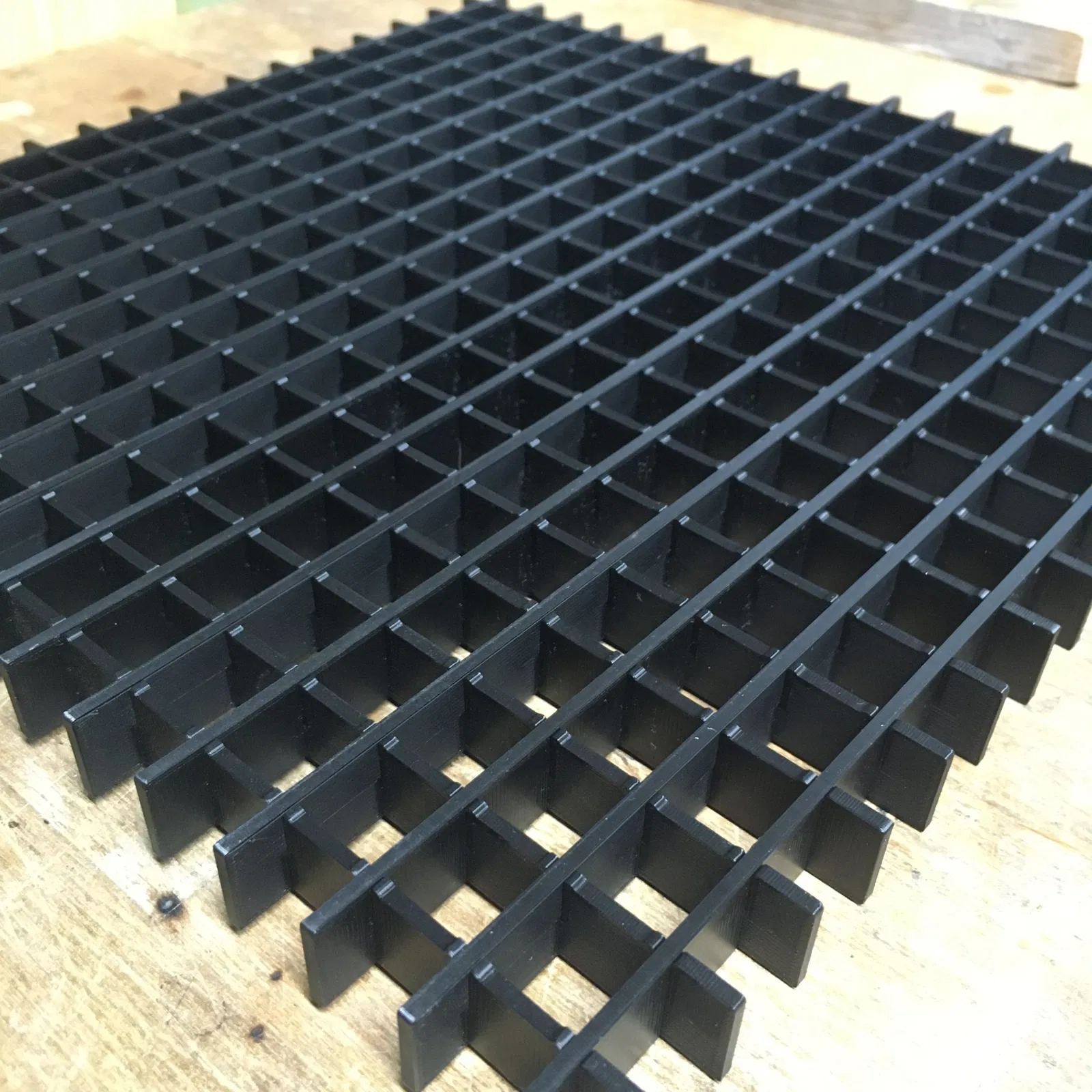

Khung tranh màn hình LED ma trận WS2812B ESP32 16x16 - Image 3

Khung tranh màn hình LED ma trận WS2812B ESP32 16x16 - Thumbnail 1

Khung tranh màn hình LED ma trận WS2812B ESP32 16x16 - Thumbnail 2

Khung tranh màn hình LED ma trận WS2812B ESP32 16x16 - Thumbnail 3

Mô tả

CẬP NHẬT: Tôi cũng đã làm một Ma trận 32x32 trong khung ảnh IKEA với WLED: <> __ Chào :) Tôi đã thiết kế một lưới có thể in 3D. Cũng có thể cắt bằng laser hoặc sử dụng CNC. Nó dành cho một Ma trận LED tự chế với 16x16 đèn LED WS2812B. Ý tưởng này đến từ Scott Marley. Bạn cần in: 17 x Rasterblatt-LED-Matrix-v4.stl 17 x Rasterblatt_mit_Nut-LED-Matrix-v4.stl HOẶC 17 x LED-MATRIX-GRID.stl 17 x LED-MATRIX-GRID-wStrip.stl Sự khác biệt là kết nối lưới hơi lỏng hơn với tùy chọn thứ hai. Độ dày của tùy chọn đầu tiên là 2.4mm và đường kính của các lỗ cắt lưới cũng là 2.4mm. Tùy chọn thứ hai là 2.4mm và 2.6mm. Tôi khuyên bạn nên chọn tùy chọn thứ 2 (LED-MATRIX-GRID) Xem video này: https://www.youtube.com/watch?v=D_QBlFIQk-o Khung ảnh/chụp đúng: Đen: https://www.hobbycraft.co.uk/black-shadow-box-frame-30cm-x-30cm/633882-1000 Xám: https://www.hobbycraft.co.uk/grey-shadow-box-frame-30cm-x-30cm/633886-1000 Trắng: https://www.hobbycraft.co.uk/white-shadow-box-frame-30cm-x-30cm/633878-1000 ### Hướng dẫn in Tôi đã tạo các tệp 3mf cho máy in Prusa i3. 0.2mm PLA (đen)

Thẻ

16x16 16x16ledmatrix arduino diy esp32 frame great grid investegate lamp led light marley matrix picture prusa prusaxl rgb scott

Giấy phép

Tác phẩm này được cấp phép theo

Creative Commons — Attribution — Noncommercial

CC-BY-NC

Yêu cầu ghi công

Remix & phái sinh Được phép

Sử dụng thương mại Không được phép

File mô hình

TẤT CẢ FILE MÔ HÌNH (10 Tập tin)

STL

rasterblatt_mit_nut-led-matrix-v4.stl

26.45 KB

Mar 12, 2025

STL

rasterblatt-led-matrix-v4.stl

13.95 KB

Mar 12, 2025

3MF

rasterblatt-led-matrix-v4.3mf

32.5 KB

Mar 12, 2025

3MF

rasterblatt_mit_nut-led-matrix-v4.3mf

34.63 KB

Mar 12, 2025

3MF

led-matrix-grid-wstrip.3mf

34.64 KB

Mar 12, 2025

STL

led-matrix-grid.stl

13.95 KB

Mar 12, 2025

STL

led-matrix-grid-wstrip.stl

26.45 KB

Mar 12, 2025

3MF

led-matrix-grid.3mf

32.38 KB

Mar 12, 2025

F3D

Rasterblatt-LED-MAtrix v6.f3d

583.18 KB

Mar 12, 2025

STEP

Rasterblatt-LED-MAtrix v6.step

176.77 KB

Mar 12, 2025
