Máy hút khói hàn HEPA đơn giản

Ok, ok, tui biết hàn chì không tốt cho sức khỏe đâu. Nên tết này tui quyết định chế cái máy hút khói hàn có màng lọc HEPA thiệt –không phải mấy cái lọc than đâu nha – vì sức khỏe của tui á.

In 3D

Tất cả các bộ phận đều có thể in được trên mọi máy in có khổ in lớn hơn 150x170x50. Nghĩa là kể cả Prusa Mini cũng làm được!

Tui khuyên nên dùng PETg để in tất cả các bộ phận, nhưng PLA cũng xài được.

Lắp ráp

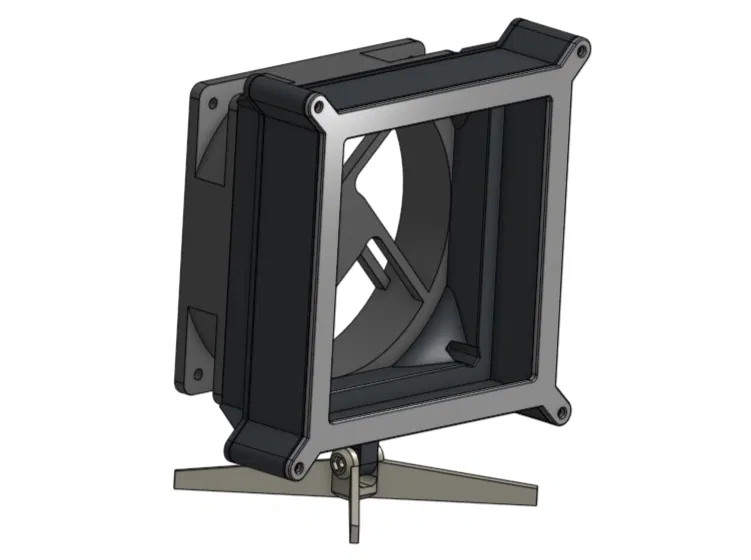

Tui thiết kế máy hút khói này với các bộ phận sau:

• Một màng lọc HEPA 5 inch, giống cái này trên Amazon: https://www.amazon.com/Hunter-F1715HE5-Filter-Purifier-HT1715/dp/B07C9QZNFK/ref=sr_1_5?keywords=5+inch+hepa+filter&sr=8-5
• Một quạt 120mm. Tui xài quạt EC 120 volt cho tiết kiệm điện, giống cái này: https://www.amazon.com/Wathai-Industrial-Bearing-Brushless-Cooling/dp/B07SH42DCD/ref=sr_1_3?keywords=120%2Bvolt%2Bfan%2B120mm&sr=8-3&th=1

Phần cứng cần thiết:

• 5x đai ốc M3
• 4x bu lông M3x40
• 1x bu lông M3x20

Chỉnh sửa

File này được thiết kế trên Onshape, nên nếu bạn muốn sửa đổi mẫu, đây là trang Onshape gốc: https://cad.onshape.com/documents/0e0cba06d7d33acd871e47b3/w/a6ad114fc9812a7adc5beca4/e/f1791ccc2e663853ef84bff4

Ngoài ra, tui có đính kèm file .step cho các quy trình làm việc CAD khác.

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM:

Tui đã cố gắng hết sức để làm cho hệ thống này hiệu quả nhất có thể. Tuy nhiên, tui ĐƠN GIẢN KHÔNG THỂ đảm bảo máy hút khói này loại bỏ hết các hạt độc hại trong không khí! Hãy tự cân nhắc khi sử dụng hệ thống này!!
