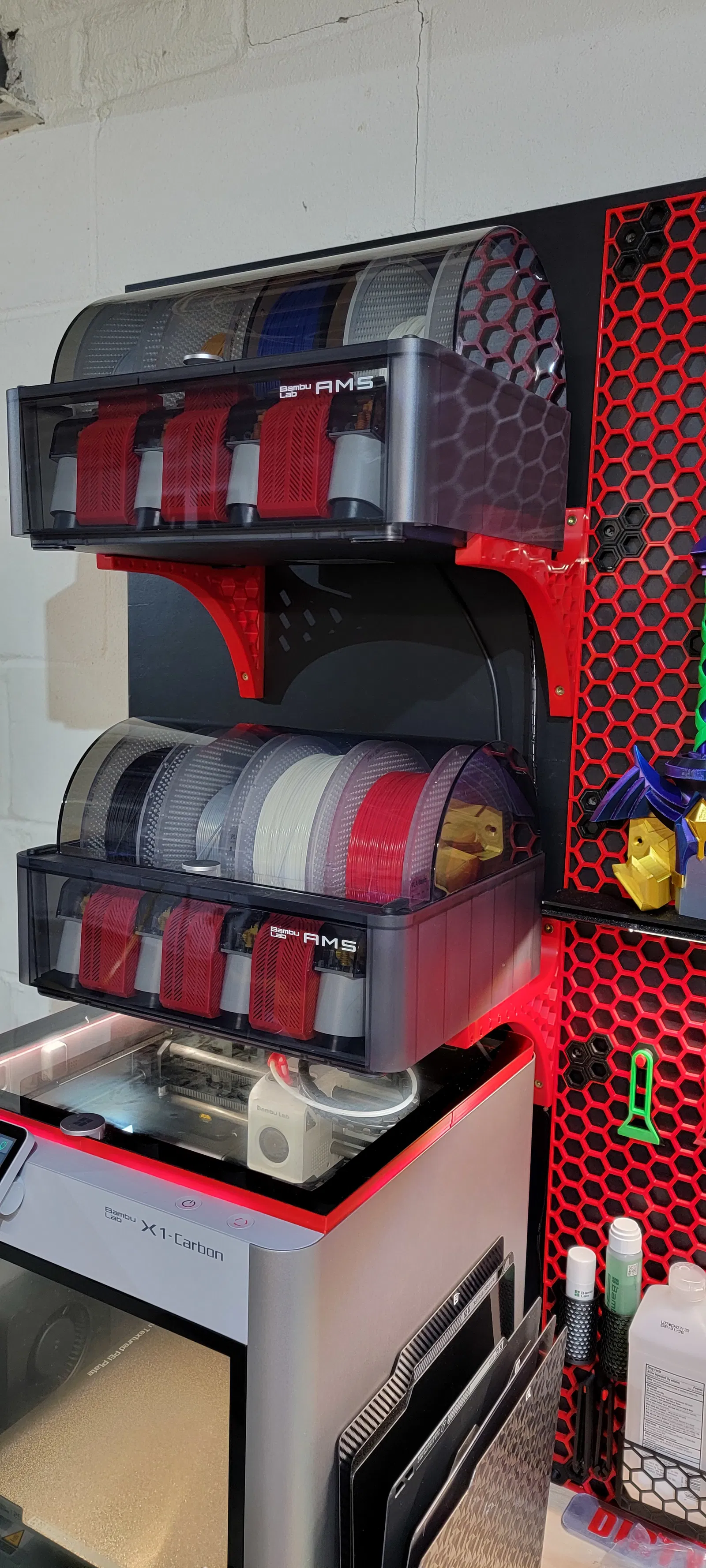

Giá Treo Tường AMS - HEX!

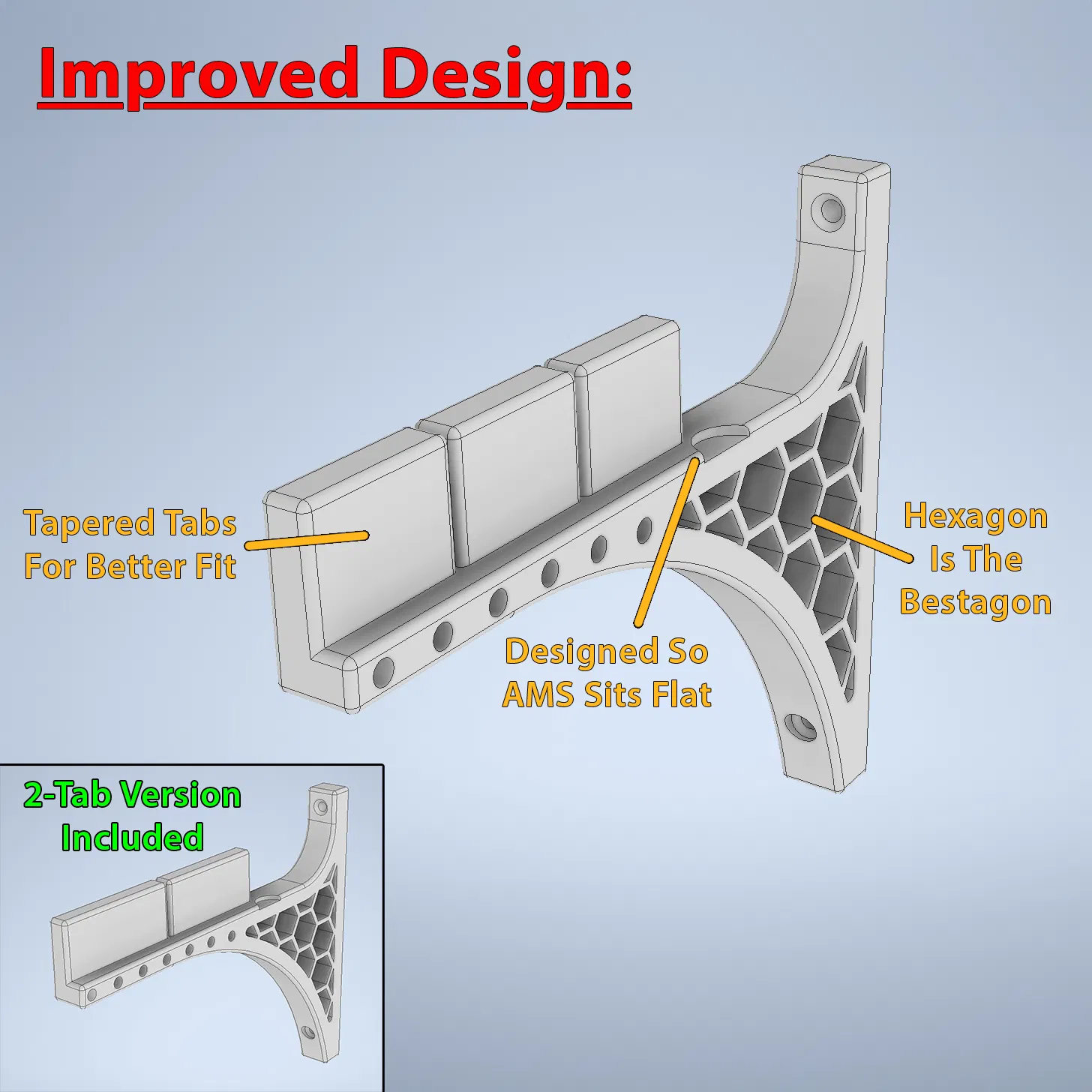

Đây là bản chỉnh sửa từ thiết kế của StefenWoX với một vài điều chỉnh để vừa vặn và trông đẹp hơn:

  - Khe cắm côn để vừa khít hơn

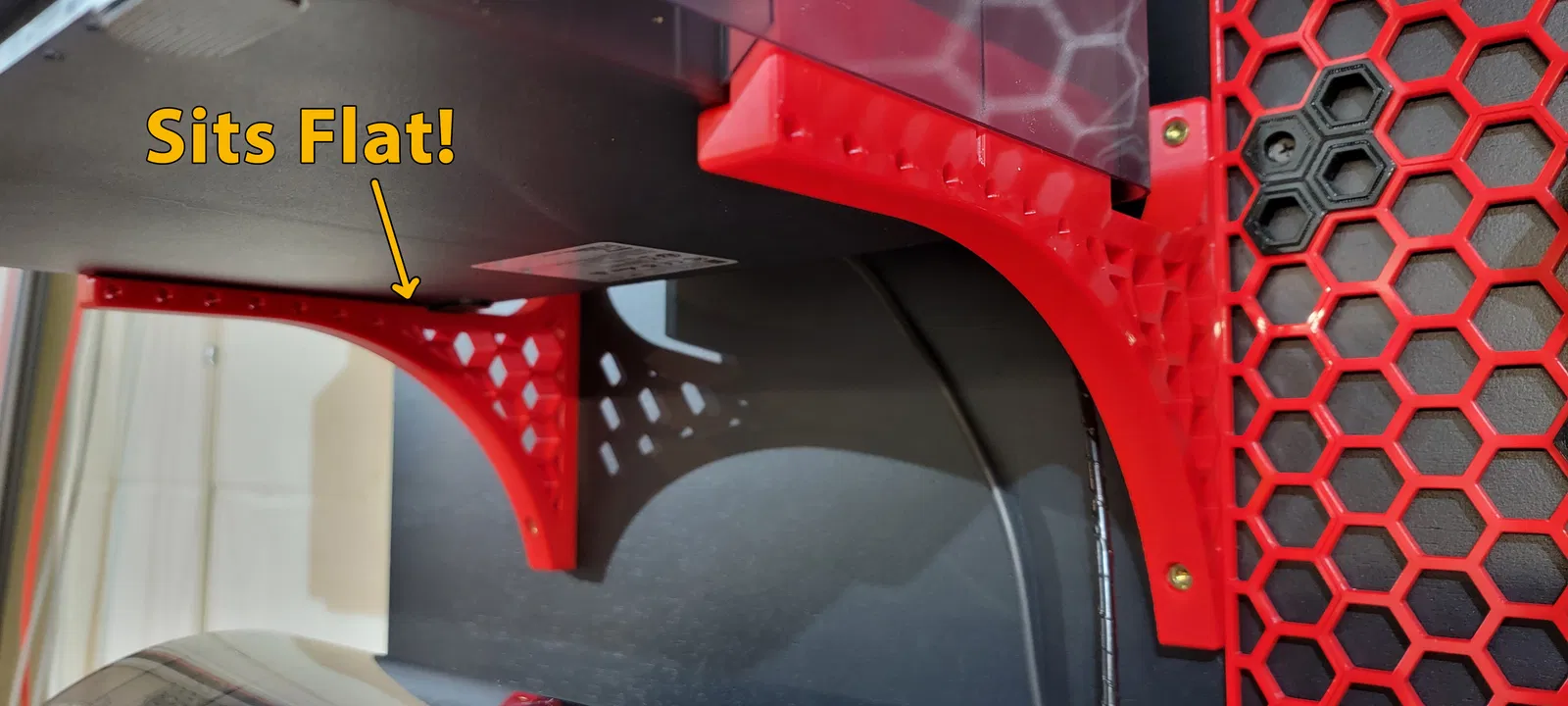

  - Kệ được thiết kế lại để AMS đặt phẳng

  - Thiết kế lục giác để khớp với HSW

  - Hỗ trợ nhiều phiên bản AMS

Có nhiều thiết kế AMS khác nhau, nên hãy đo AMS của bạn trước khi in. Tôi đã bao gồm hai phiên bản được thiết kế để vừa với các bộ phận của tôi, cũng như bản vẽ kích thước và tệp STEP để dễ dàng sửa đổi nếu bộ phận của bạn có kích thước khác.

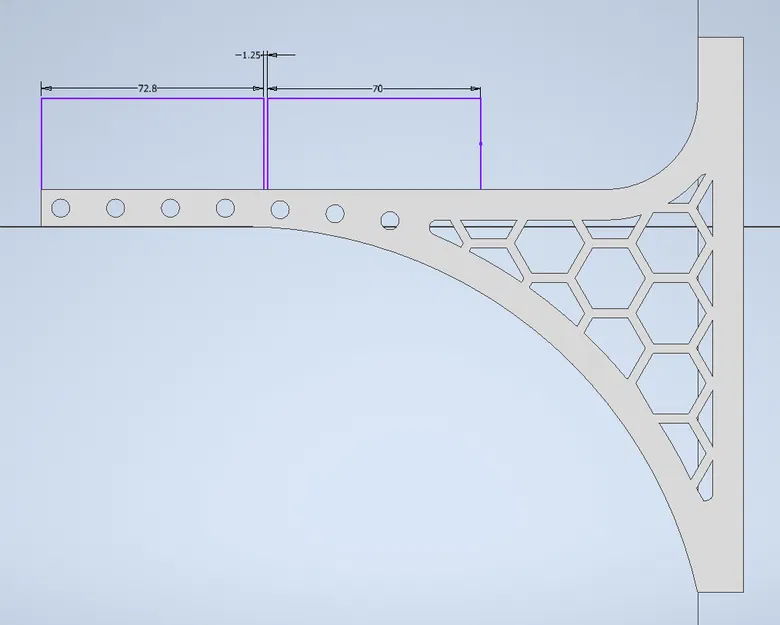

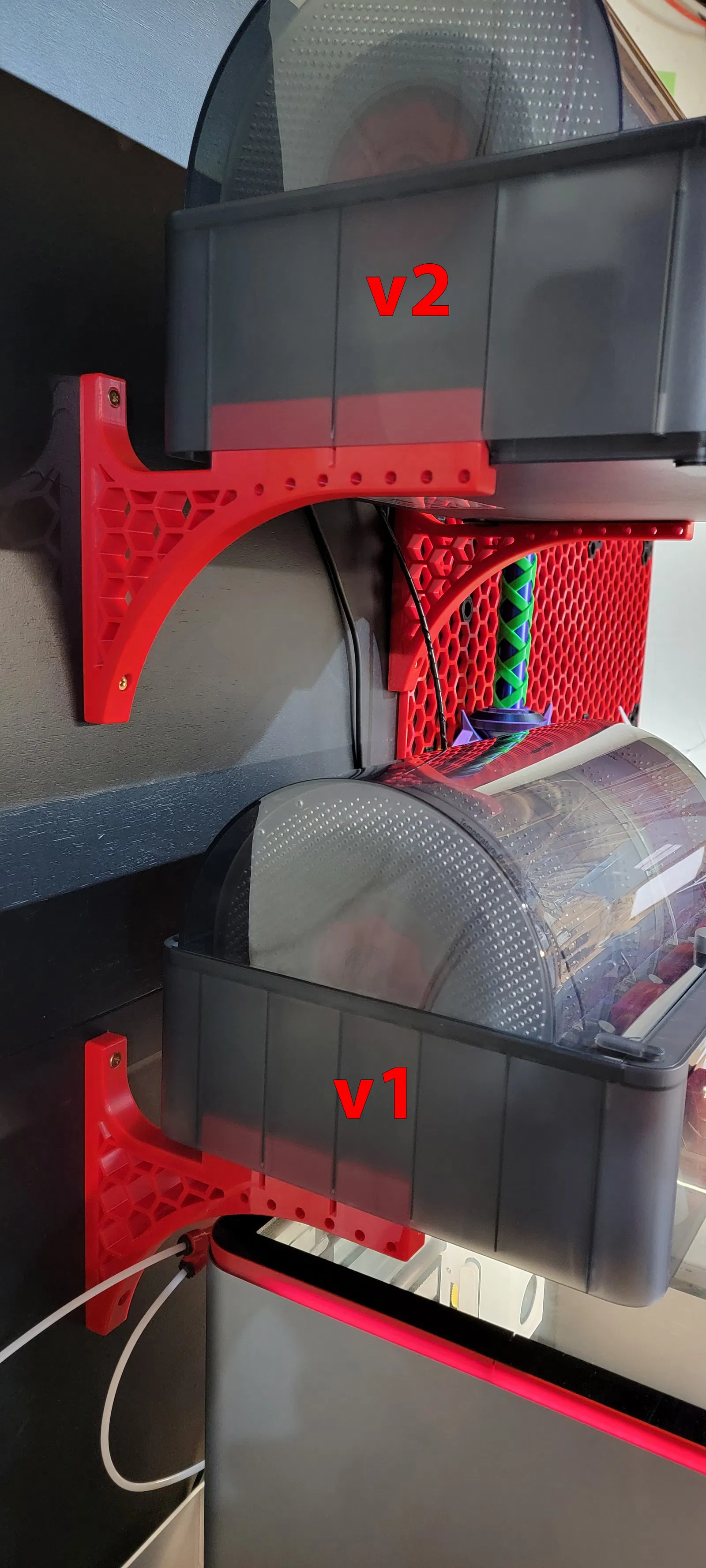

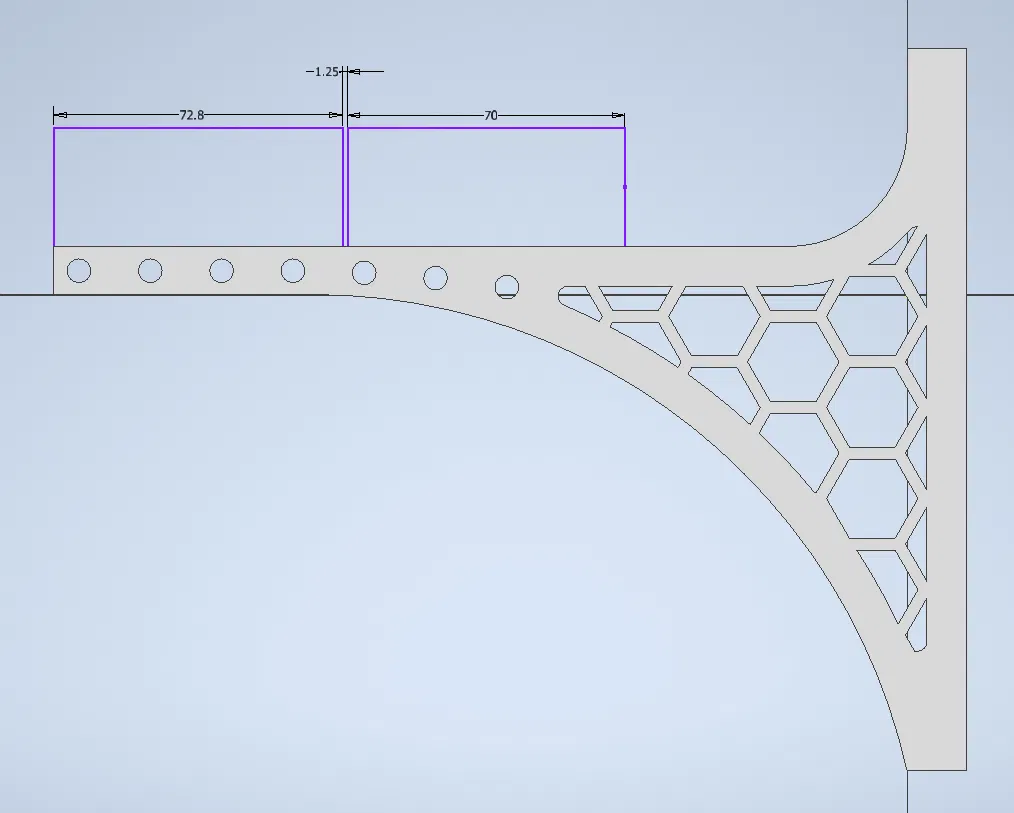

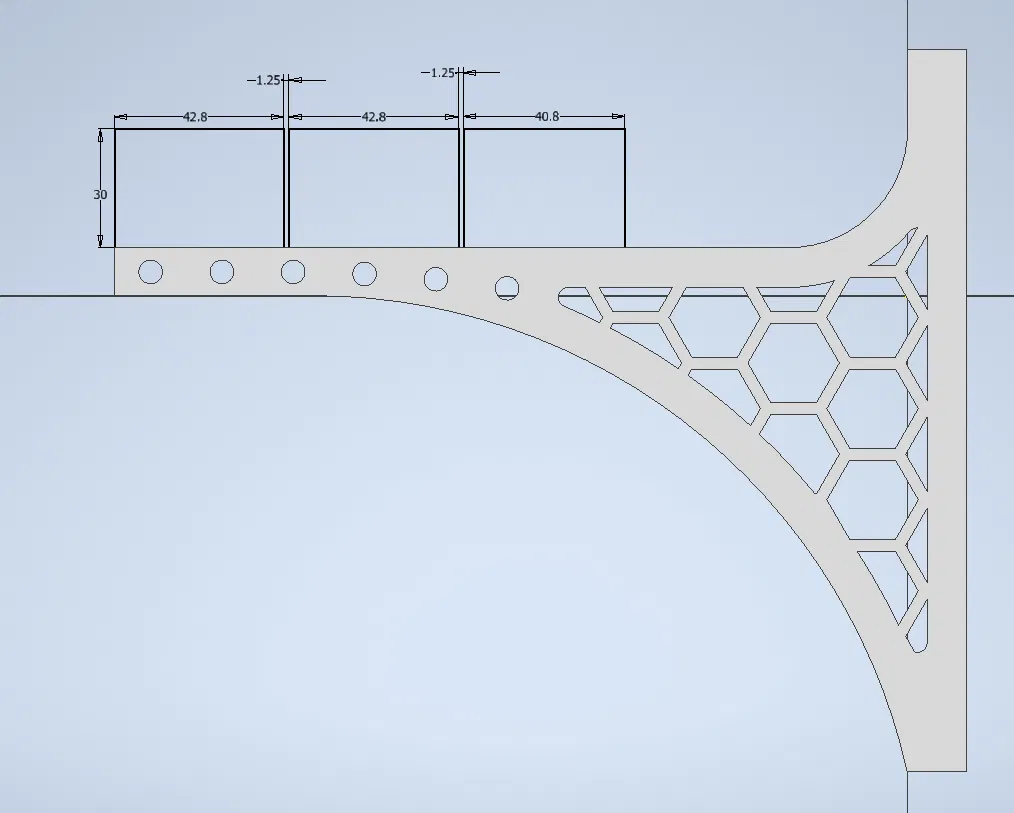

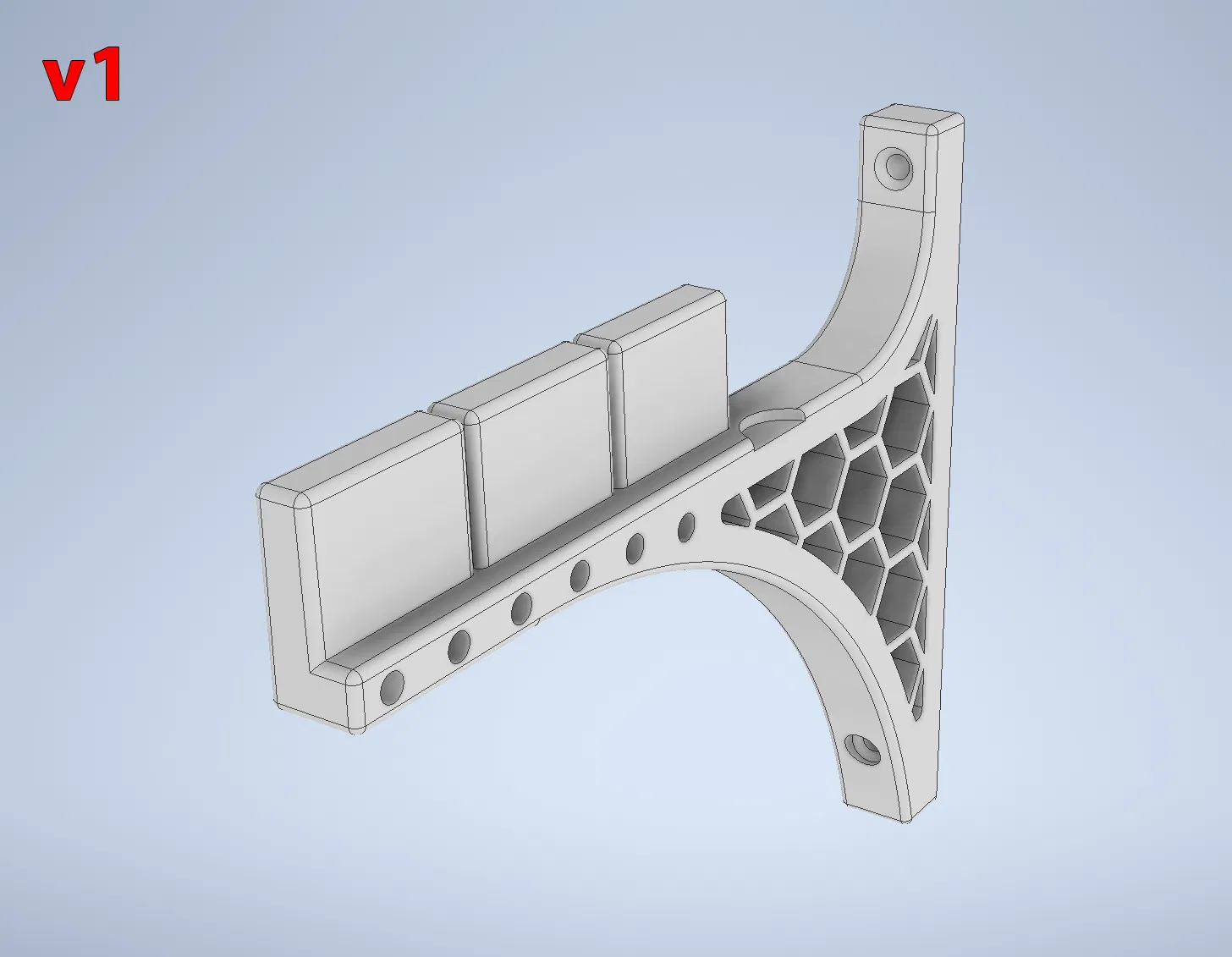

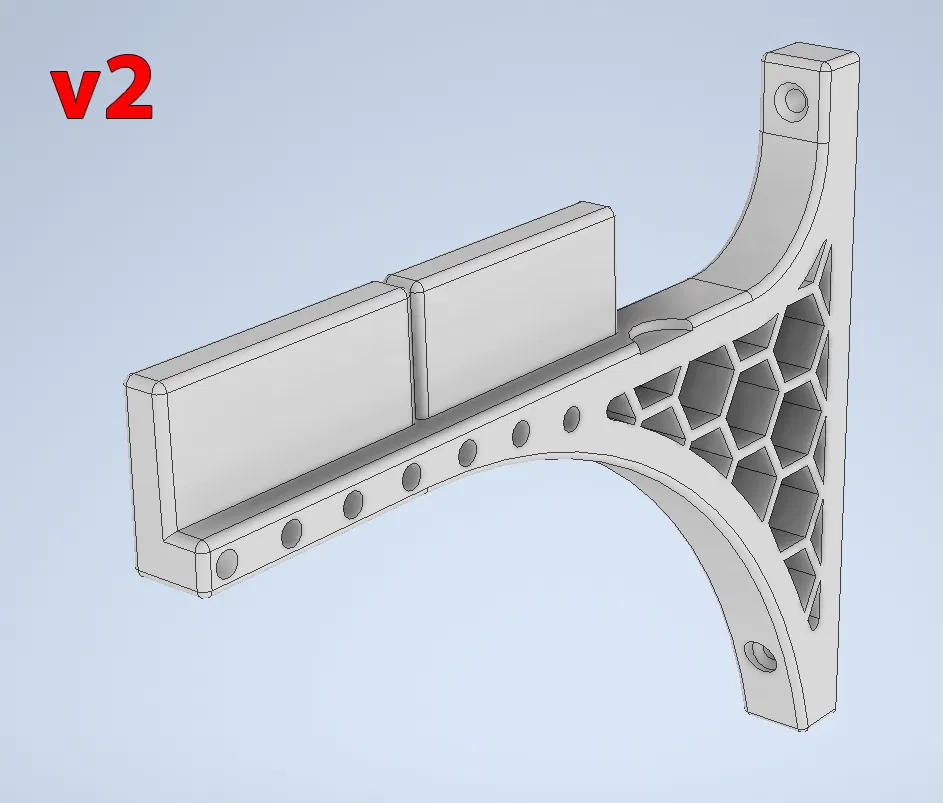

Phiên bản 1 có ba khe cắm và được thiết kế để vừa với bộ phận AMS gốc của tôi đi kèm với X1 Combo (mua tháng 6 năm 23). Phiên bản 2 có hai khe cắm dài hơn và được thiết kế để vừa với bộ phận AMS thứ hai của tôi (mua tháng 12 năm 23).

CẬP NHẬT 20/01/24: Tôi đã thêm phiên bản 3, một biến thể hai khe cắm mới với rãnh được dịch chuyển gần về phía sau hơn 7mm. Cảm ơn RoFu_269907 đã cung cấp số đo.

CẬP NHẬT 23/01/24: Tôi đã sửa đổi v3 bằng cách kéo dài khe cắm ngoài thêm 5.5mm để vừa vặn hơn, và thay đổi thiết kế một chút để tránh điểm yếu ở khoảng trống giữa các khe cắm.

Các tệp đính kèm là dành cho phía bên trái. Chỉ cần phản chiếu các bộ phận để in phía bên phải.

Tôi đã in với cài đặt được StefenWox khuyến nghị: 5 Vách/Chu vi, 5 Đáy/Nóc, 35% [gyroid] độ lấp đầy với ABS.
