Hộp lọc khí Bambu Lab Bento Box Nguồn không dây cho X1C / P1P

CẬP NHẬT:

1. Ngày 7 tháng 4: Hỗ trợ quạt 24V 4020 cho thiết kế V2 (cũng hoạt động với thiết kế V1). Nếu dùng quạt 24V, hãy chỉnh đầu ra bộ chuyển đổi tăng áp thành 24.0 thay vì 12.0.

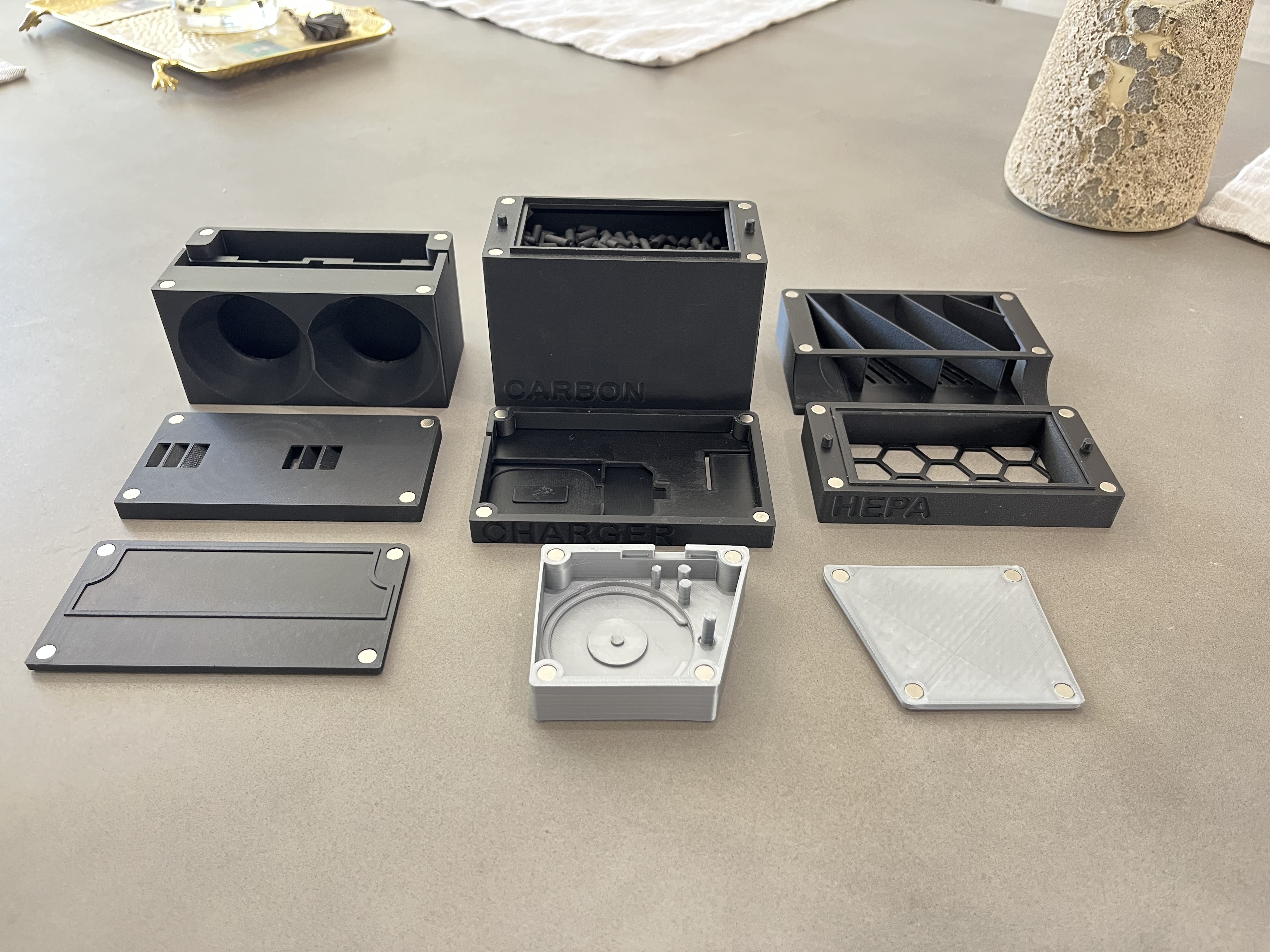

2. Ngày 7 tháng 4: Thêm "bộ gá kiểm tra không dây" để hỗ trợ kiểm tra cuộn dây đã lắp ráp trước khi lắp vỏ. Chỉ cần lắp hộp phát vào vị trí quy định và căn chỉnh hộp thu ở góc đã tạo khuôn. Cuộn dây thu phải nằm trên vùng không có lỗ của đế. ### NGUỒN ĐIỆN KHÔNG DÂY: Thay đổi chính ở đây là tôi đã thêm một mô-đun thu không dây vào đáy cụm và một mô-đun phát không dây để lắp đặt bên dưới máy in. Việc căn chỉnh giữa bộ thu và bộ phát được xác định bằng bản quét 3D của X1C và nên chính xác nhất có thể về X, Y và Z (khoảng cách z cũng quan trọng như X và Y). Mọi thứ đều lắp ghép bằng nam châm hoặc khớp nối và không yêu cầu sửa đổi vỏ máy in. Nguồn điện được cung cấp qua cổng micro-USB bên ngoài và hướng dẫn cung cấp các bộ phận cho việc lắp ráp hoàn toàn không cần hàn. > ### BENTO BOX V2 #### Bộ phận in Dẫn hướng quạt 6x3 nam châm hoặc Dẫn hướng quạt 4x2 nam châm Hộp thu 6x3 nam châm hoặc Hộp thu 4x2 nam châm Hộp phát không dây Nắp hộp phát không dây (TÙY CHỌN) Bộ gá kiểm tra không dây (Từ Bento Box Creator) Cover_voronoi hoặc Cover_hemp Hepa Carbon Ống dẫn quạt Vỏ nam châm CMag 01 Vỏ nam châm CMag 02 4x lưới lọc Hướng dẫn sử dụng BentoBox20 #### Vật liệu Quạt 12V 4020 hoặc Quạt 24V 4020 Bộ thu không dây Bộ phát không dây Bộ chuyển đổi tăng áp 3-35V có Vôn kế LED (thay thế: nguồn 1, nguồn 2) Đầu nối dây (cho tùy chọn không hàn) Bộ sạc USB (tối thiểu 2A) Cáp micro-USB sang USB A dẹt Nam châm đĩa 6mmx3mm hoặc nam châm đĩa 4mmx2mm (tùy phiên bản) Bộ lọc Hepa Viên nén than hoạt tính và nhà cung cấp thay thế (PHẢI KHÔNG CHỨA AXIT) Vúm đồng (M3xOD5mmxL4mm) #### HƯỚNG DẪN: 1. Lắp bộ thu không dây 1) Sử dụng kìm bấm hoặc mỏ hàn để kết nối bộ thu 1) Làm theo hướng dẫn V1 làm tài liệu tham khảo, lắp cuộn dây thu vào hộp thu V2
3. Lắp bộ phát không dây 1) Lắp bộ phát không dây vào hộp phát bằng cách cẩn thận đặt cuộn dây (mặt cuộn dây xuống) vào hộp. Lưu ý: Đây chắc chắn là bước nhạy cảm nhất trong quá trình lắp đặt. Đĩa ferit cực kỳ mỏng manh và có thể dễ dàng bị nứt do lực tác động tập trung. Nếu đĩa bị vỡ, bộ phát có thể sẽ giảm hiệu suất đủ để không còn truyền đủ điện để chạy quạt. Do sự khác biệt giữa các bộ phận, bạn có thể cần điều chỉnh một chút để cuộn dây nằm đúng vị trí trong vỏ. Điều quan trọng là cuộn dây phải nằm phẳng trong vỏ. 2) Luồn bảng mạch phát vào cổng và đẩy xuống cho đến khi khớp với lẫy giữ. Lưu ý: Do sự khác biệt giữa các bộ phận, bạn có thể cần điều chỉnh một chút để bảng mạch nằm đúng vị trí trong vỏ. Kéo lẫy giữ về phía sau, nhưng cẩn thận đừng làm gãy nó.
4. Chỉnh bộ chuyển đổi nguồn 1) Bộ chuyển đổi tăng áp được liên kết có đầu ra có thể điều chỉnh và cần được chỉnh thành 12V (cho quạt 12V) hoặc 24V (cho quạt 24V) trước khi lắp ráp. Thực hiện điều này bằng cách cấp nguồn cho bộ phát không dây đã lắp ráp và đặt bộ thu không dây đã lắp ráp lên trên nó. 2) Sử dụng bộ gá kiểm tra không dây để căn chỉnh các cuộn dây. 3) Nếu các cuộn dây được căn chỉnh đúng cách, màn hình sẽ sáng lên. Bạn có thể cần nhấn nút IN để bật màn hình. 4) Nếu màn hình hiển thị 5V, nhấn nút OUT để thay đổi đầu ra thành điện áp đã chuyển đổi. 5) Vặn chiết áp gần đèn LED nguồn cho đến khi đèn LED hiển thị 12V hoặc 24V (tùy thuộc vào quạt đã chọn). Nếu màn hình không thay đổi giá trị, hãy nhấn nút OUT và thử lại.

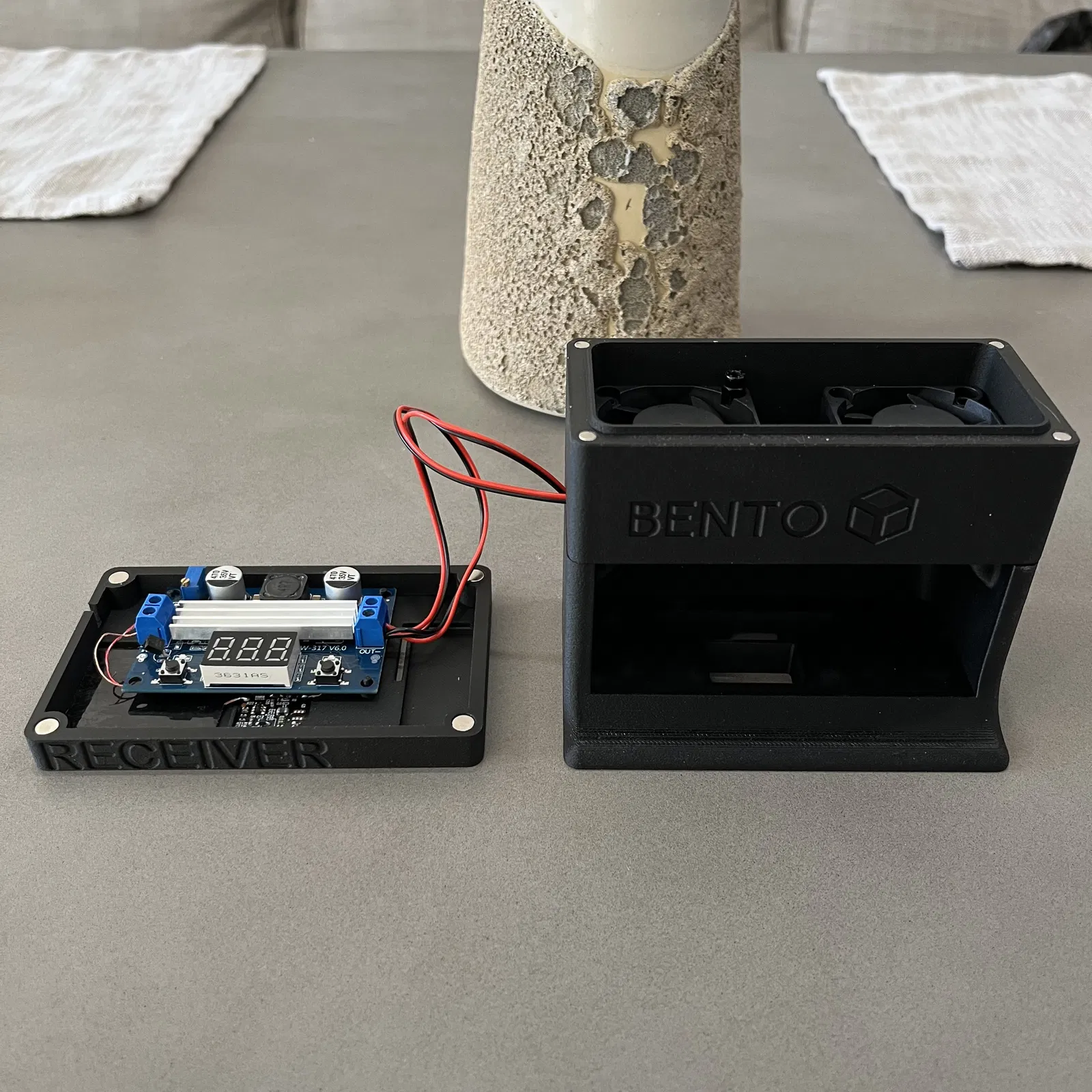

5. Lắp bộ chuyển đổi tăng áp vào hộp thu 1) Sau khi cắt bỏ hai đầu dây quạt (cẩn thận đừng cắt quá ngắn, thừa còn hơn thiếu), lắp bộ chuyển đổi tăng áp vào các trụ đỡ trong hộp thu.
6. Căn chỉnh ống dẫn quạt vào hộp thu 1) Đặt ống dẫn quạt lên trên hộp thu và căn chỉnh tản nhiệt của bộ tăng áp và màn hình vào các lỗ của ống dẫn quạt.

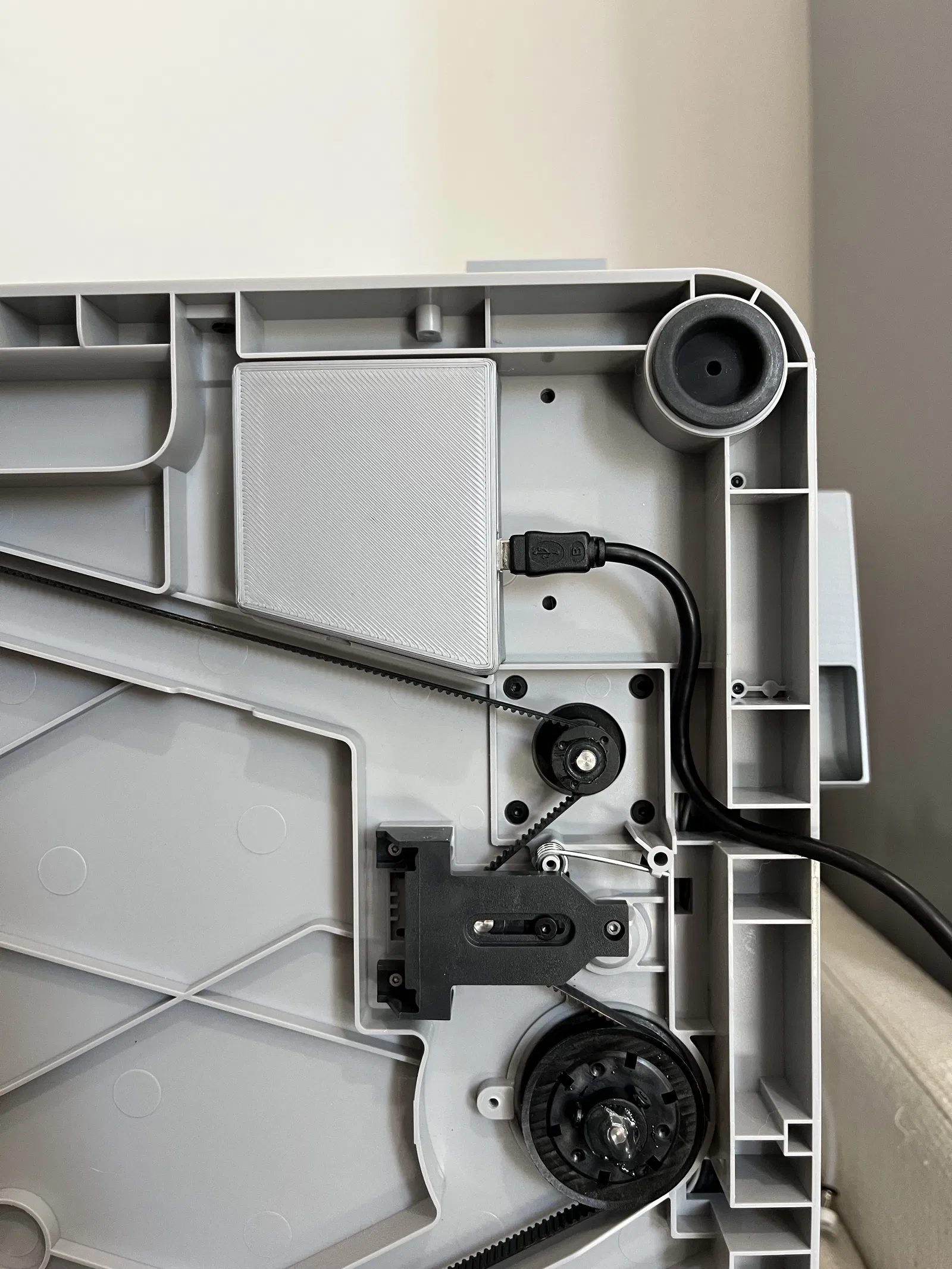

7. Lắp ráp và cài đặt Bento Box 1) Lắp ráp các mô-đun riêng lẻ, nam châm, thêm viên nén than và bộ lọc hepa vào các hộp tương ứng. 2) Tiếp cận mặt dưới của X1C. 3) Lắp hộp phát vào vị trí được cung cấp. Đảm bảo bạn đẩy nó sát vào phần nhựa bên dưới. 4) Luồn dây micro-USB ra phía sau hệ thống.

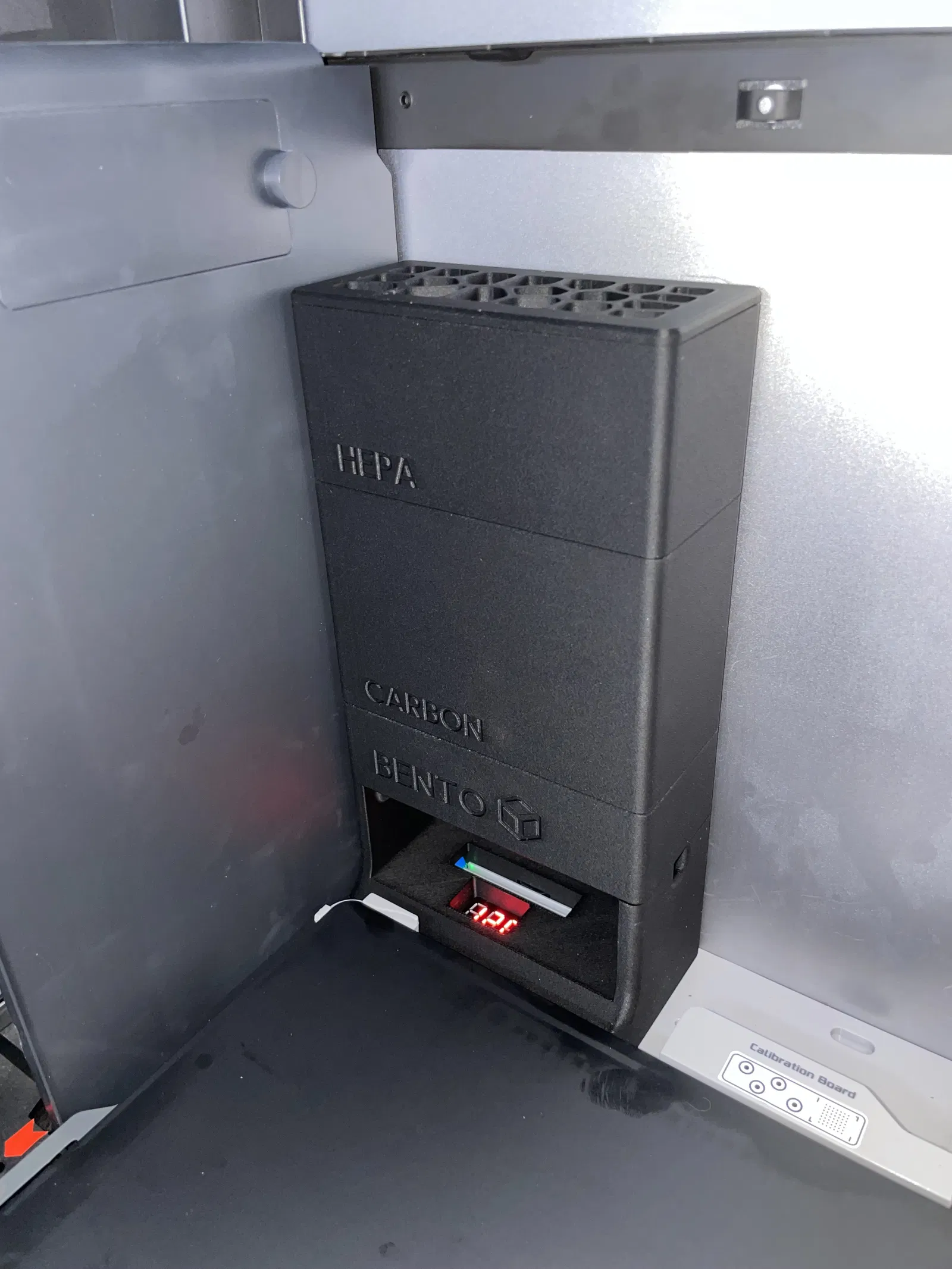

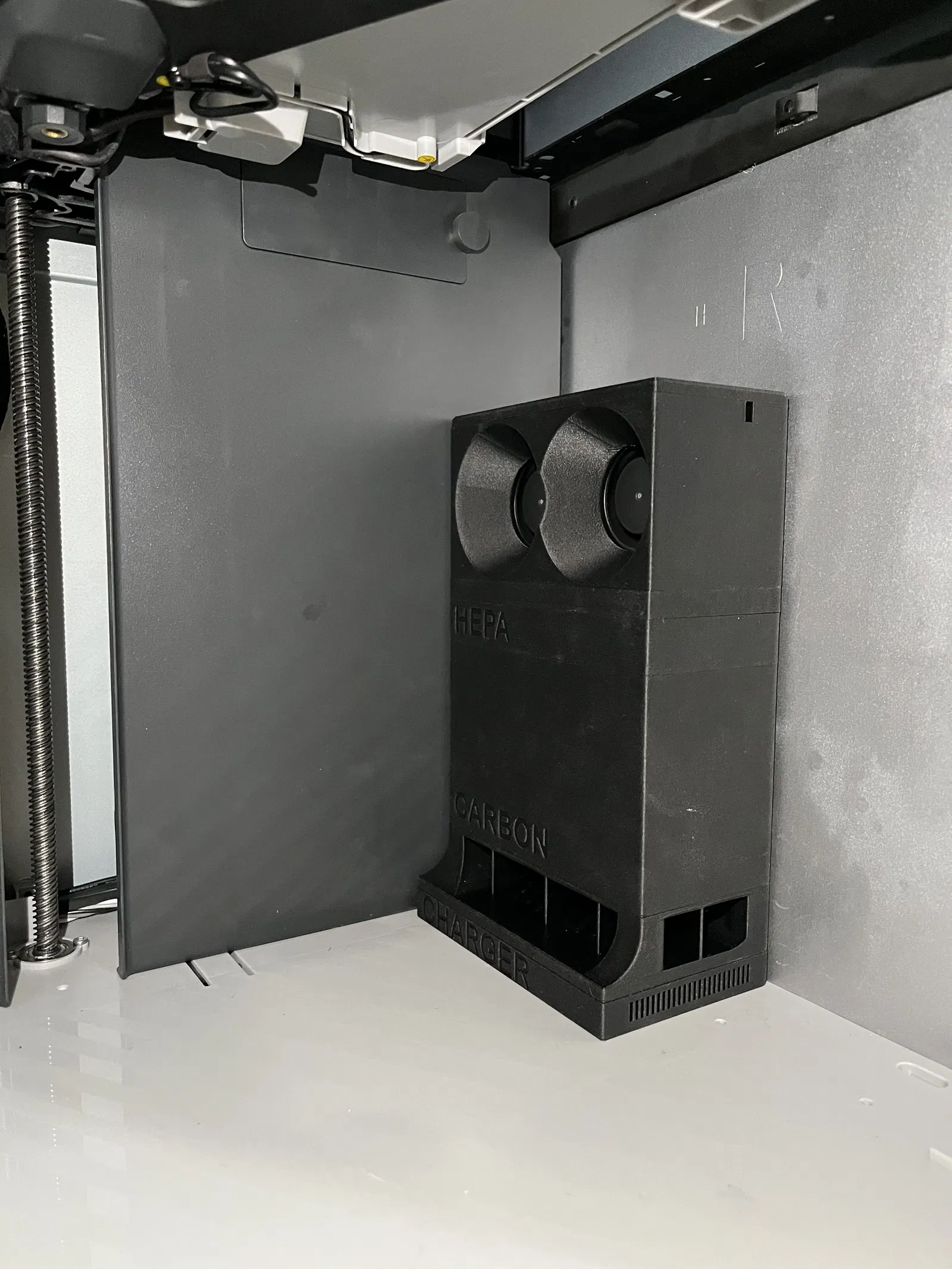

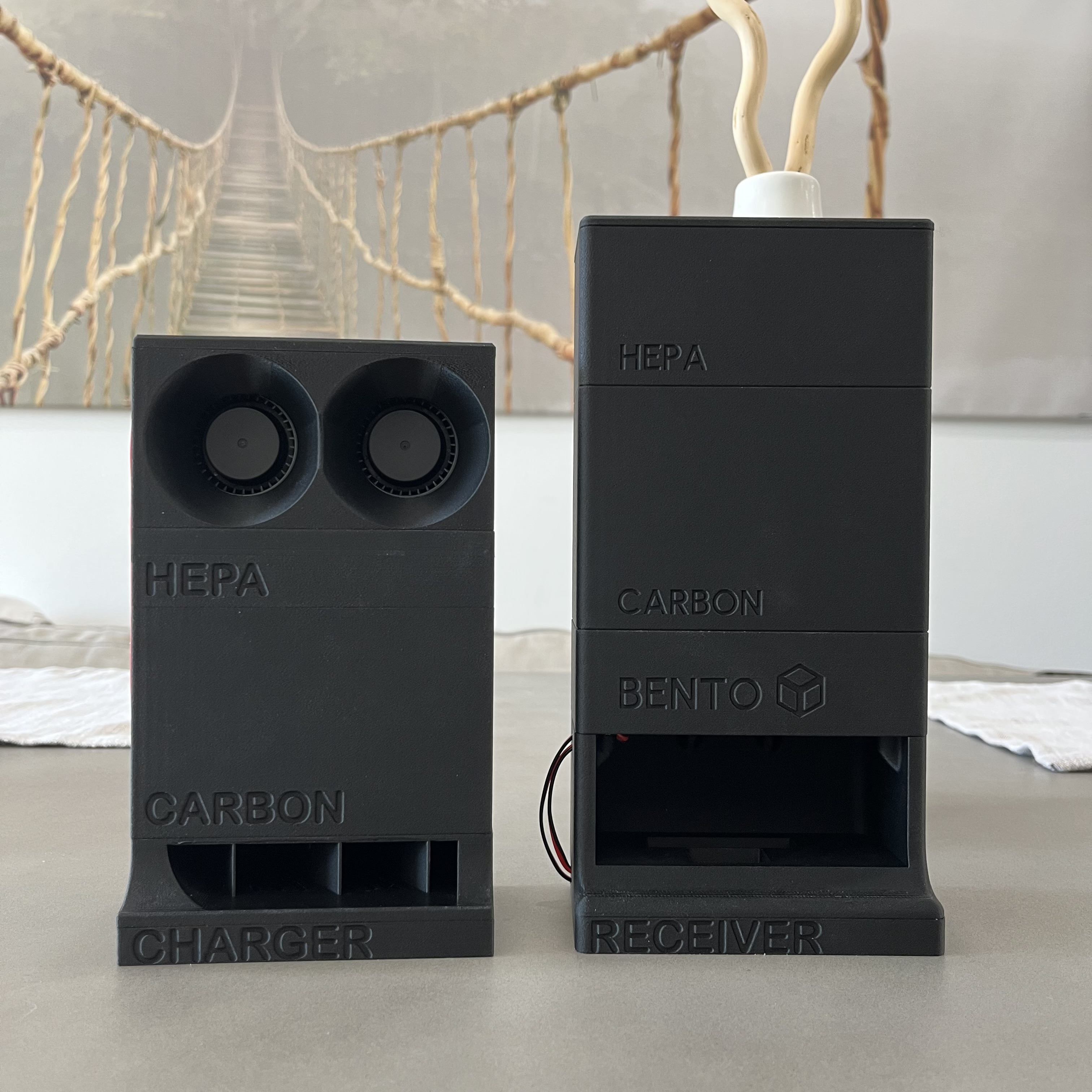

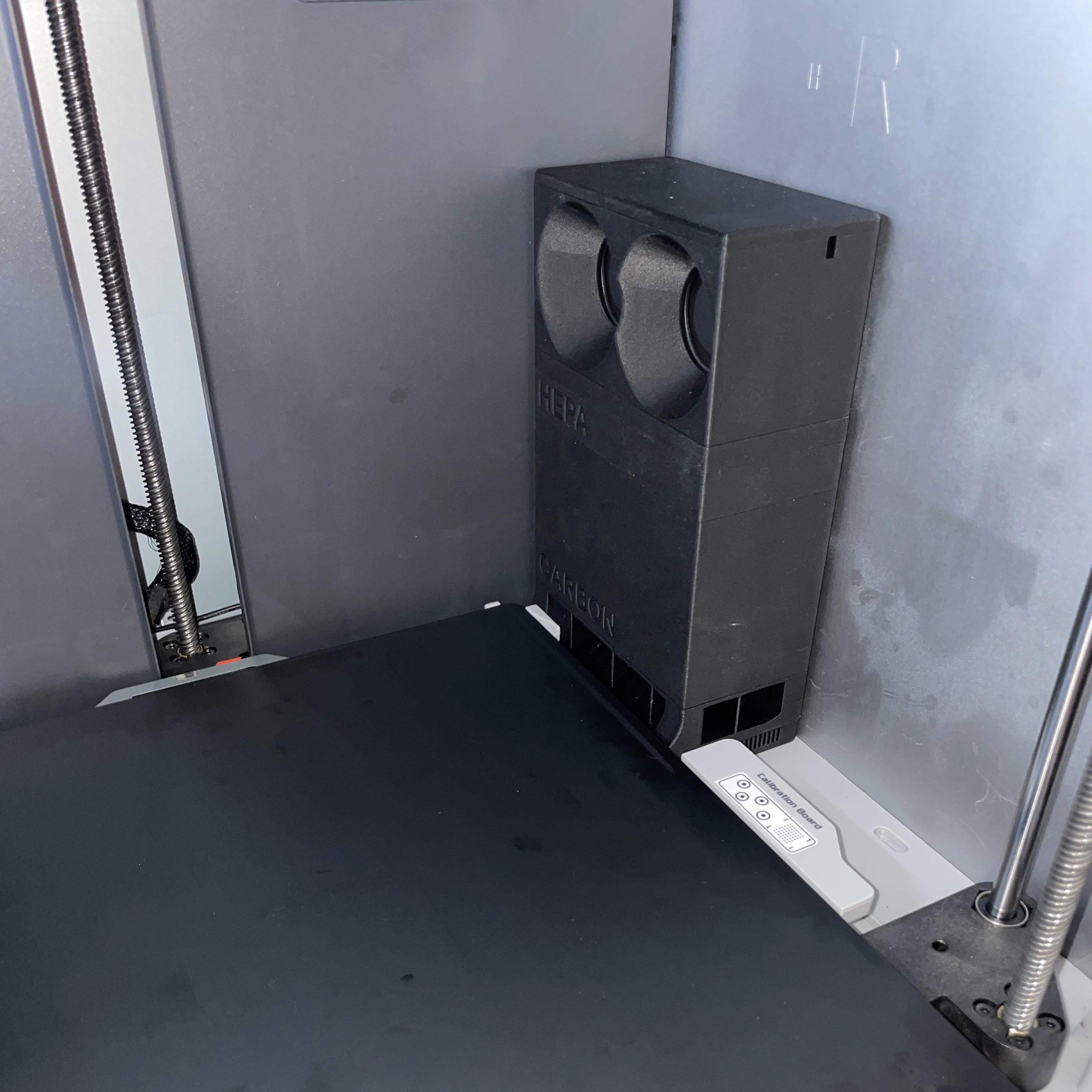

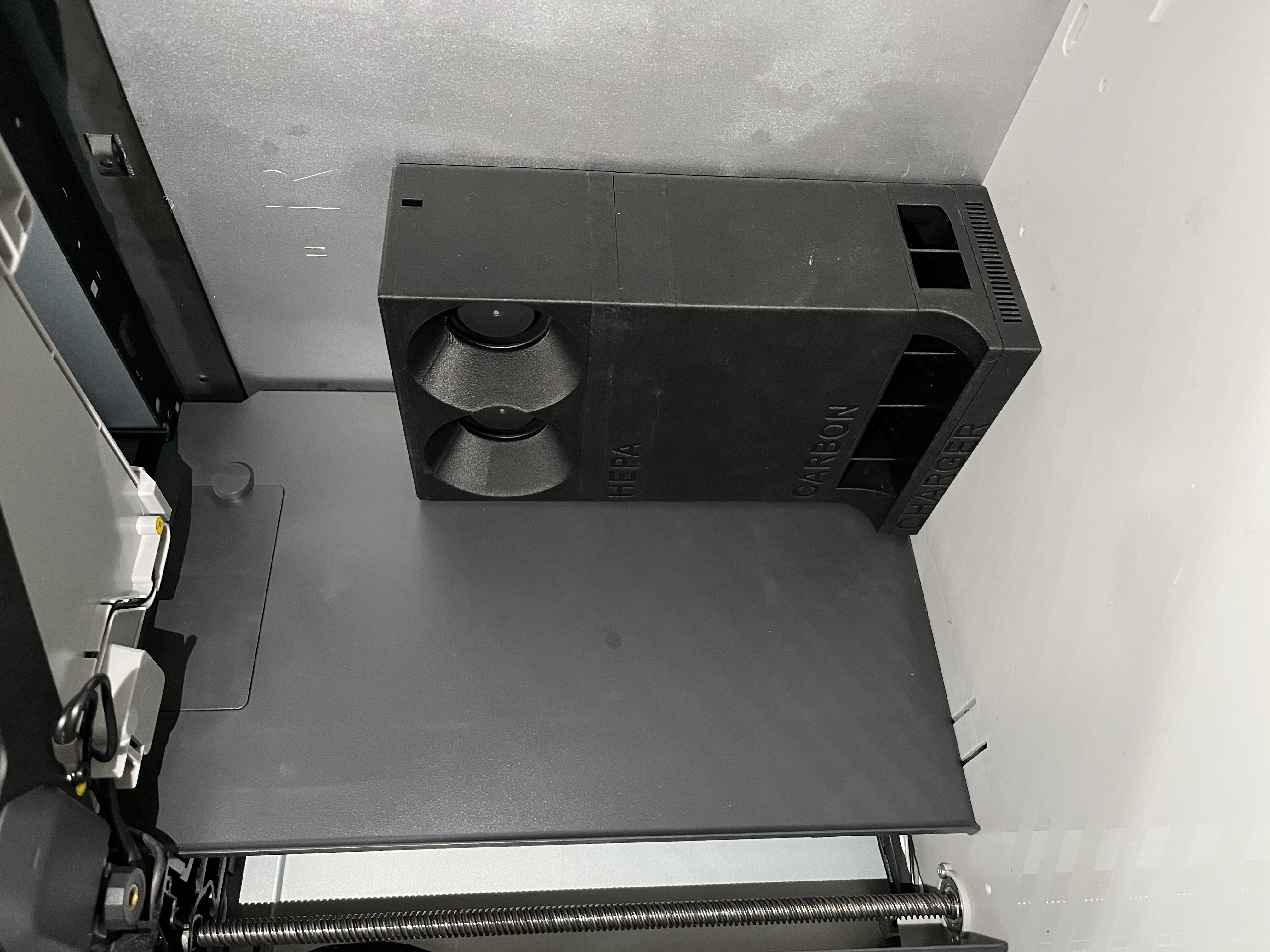

8. Lắp đặt Bento Box Nếu mọi việc suôn sẻ, Bento Box sẽ bật nguồn khi được đặt vào hệ thống. ### Hướng dẫn cho phiên bản Bento Box trước đó (V1) > ### CHO BENTO BOX V1 (THIẾT KẾ CŨ): #### VẬT LIỆU 1. Bộ phận in Hộp lọc, hộp than và hộp quạt (tùy phiên bản) có thể được tái sử dụng từ các giải pháp hiện có. Tất cả các bộ phận khác cần được in.
9. Bộ phận mua ngoài Quạt 12V 5015 Bộ thu không dây Bộ phát không dây Bộ chuyển đổi tăng áp 3-35V có Vôn kế LED (thay thế: nguồn 1, nguồn 2) Đầu nối dây (cho tùy chọn không hàn) Bộ sạc USB (tối thiểu 2A) Cáp micro-USB sang USB A dẹt Nam châm đĩa 6mmx3mm Bộ lọc Hepa Viên nén than hoạt tính và nhà cung cấp thay thế (PHẢI KHÔNG CHỨA AXIT) #### HƯỚNG DẪN: 1. Lắp bộ thu không dây 1) Lắp bộ thu không dây vào hộp sạc bằng cách trước tiên lắp bảng mạch và sau đó là cuộn dây không dây. LƯU Ý: Do sự khác biệt giữa các bộ phận, bạn có thể cần điều chỉnh một chút để cuộn dây nằm đúng vị trí trong vỏ. Điều quan trọng là cuộn dây phải nằm phẳng trong vỏ. 2) Đặt khối ferit lên trên bộ thu và ghi nhận khoảng cách nhô ra. 3) Sử dụng kéo sắc để cắt khối ferit sao cho nó nằm gọn trong vỏ bộ thu. 4) Hàn hoặc sử dụng các đầu nối được liên kết để nối dài dây bộ thu khoảng 8 inch.
10. Lắp bộ phát không dây 1) Lắp bộ phát không dây vào hộp phát bằng cách cẩn thận đặt cuộn dây (mặt cuộn dây xuống) vào hộp. Lưu ý: Đây chắc chắn là bước nhạy cảm nhất trong quá trình lắp đặt. Đĩa ferit cực kỳ mỏng manh và có thể dễ dàng bị nứt do lực tác động tập trung. Nếu đĩa bị vỡ, bộ phát có thể sẽ giảm hiệu suất đủ để không còn truyền đủ điện để chạy quạt. Do sự khác biệt giữa các bộ phận, bạn có thể cần điều chỉnh một chút để cuộn dây nằm đúng vị trí trong vỏ. Điều quan trọng là cuộn dây phải nằm phẳng trong vỏ. 2) Luồn bảng mạch phát vào cổng và đẩy xuống cho đến khi khớp với lẫy giữ. Lưu ý: Do sự khác biệt giữa các bộ phận, bạn có thể cần điều chỉnh một chút để bảng mạch nằm đúng vị trí trong vỏ. Kéo lẫy giữ về phía sau, nhưng cẩn thận đừng làm gãy nó.
11. Lắp bộ chuyển đổi nguồn 1) Bộ chuyển đổi tăng áp được liên kết có đầu ra có thể điều chỉnh và cần được chỉnh thành 12V trước khi lắp ráp. Thực hiện điều này bằng cách cấp nguồn cho bộ phát không dây đã lắp ráp và đặt bộ thu không dây đã lắp ráp lên trên nó. 2) Sử dụng bộ gá kiểm tra không dây để căn chỉnh các cuộn dây. 3) Nếu các cuộn dây được căn chỉnh đúng cách, màn hình sẽ sáng lên. Bạn có thể cần nhấn nút IN để bật màn hình. 4) Nếu màn hình hiển thị 5V, nhấn nút OUT để thay đổi đầu ra thành điện áp đã chuyển đổi. 5) Vặn chiết áp gần đèn LED nguồn cho đến khi đèn LED hiển thị 12V. Nếu màn hình không thay đổi giá trị, hãy nhấn nút OUT và thử lại.
12. Lắp ráp quạt 1) Cắt dây quạt sao cho chúng có độ dài khoảng 6 inch và tuốt vỏ đầu dây. Điều này sẽ giúp việc lắp đặt vào hộp quạt dễ dàng hơn. 2) Kết nối dây bộ thu đã nối dài vào ĐẦU VÀO của bộ chuyển đổi tăng áp. Dây đỏ (+5V) nối vào IN+ và dây đen (GND) nối vào IN-. 3) Kết nối dây quạt vào ĐẦU RA của bộ chuyển đổi tăng áp. Dây đỏ (+12V) nối vào OUT+ và dây đen (GND) nối vào IN-. 4) Đặt bộ thu lên bộ phát đã cấp nguồn và xác nhận quạt đã bật. LƯU Ý: Nếu quạt bật rồi tắt, hãy kiểm tra việc căn chỉnh các cuộn dây. Bạn cũng có thể cần đặt một miếng đệm nhỏ giữa cuộn dây phát và thu để đạt được khoảng cách tối ưu. Bộ phận này được tinh chỉnh để lắp đặt trong máy in nên việc làm cho chúng hoạt động bên ngoài hộp sẽ hơi phức tạp.
13. Lắp quạt và bộ chuyển đổi vào hộp quạt 1) Bắt đầu với bộ thu, bộ chuyển đổi và quạt đã lắp ráp, luồn quạt vào hộp quạt sao cho các lỗ thoát khí của quạt thẳng hàng với các lỗ thoát khí của hộp quạt. 2) Trượt bộ chuyển đổi tăng áp vào khoang phía sau và giấu dây vào không gian có sẵn.
14. Kiểm tra cuối cùng Kiểm tra lại một lần nữa xem cả cuộn dây thu và phát có nằm phẳng trong vỏ của chúng không và bộ thu có khối ferit đi kèm không, đồng thời đĩa ferit của cuộn dây phát không bị nứt.

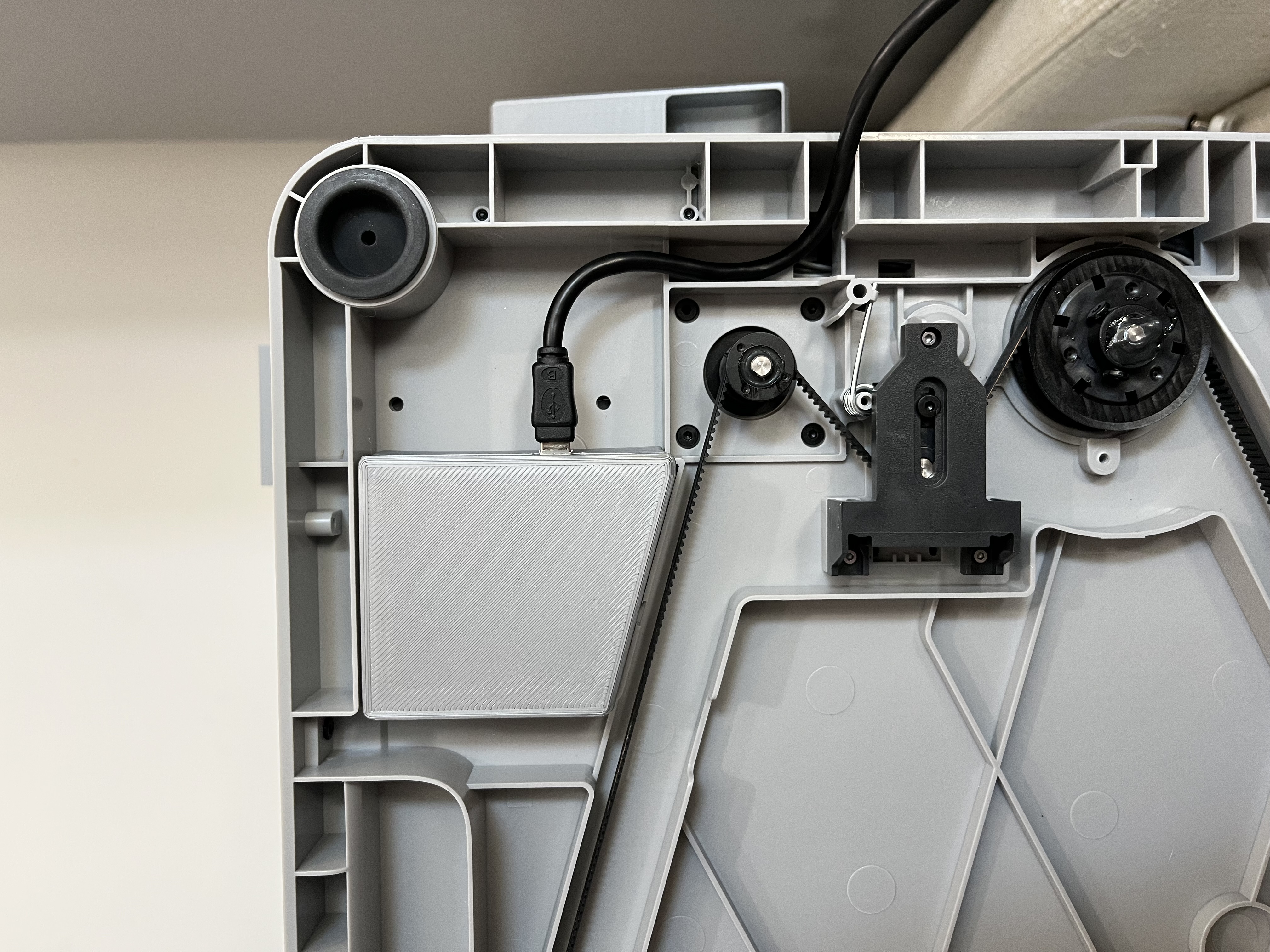

15. Lắp ráp và cài đặt Bento Box 1) Lắp ráp các mô-đun riêng lẻ và thêm viên nén than và bộ lọc hepa vào các hộp tương ứng. 2) Tiếp cận mặt dưới của X1C. 3) Lắp hộp phát vào vị trí được cung cấp. Đảm bảo bạn đẩy nó sát vào phần nhựa bên dưới. 4) Luồn dây micro-USB ra phía sau hệ thống.

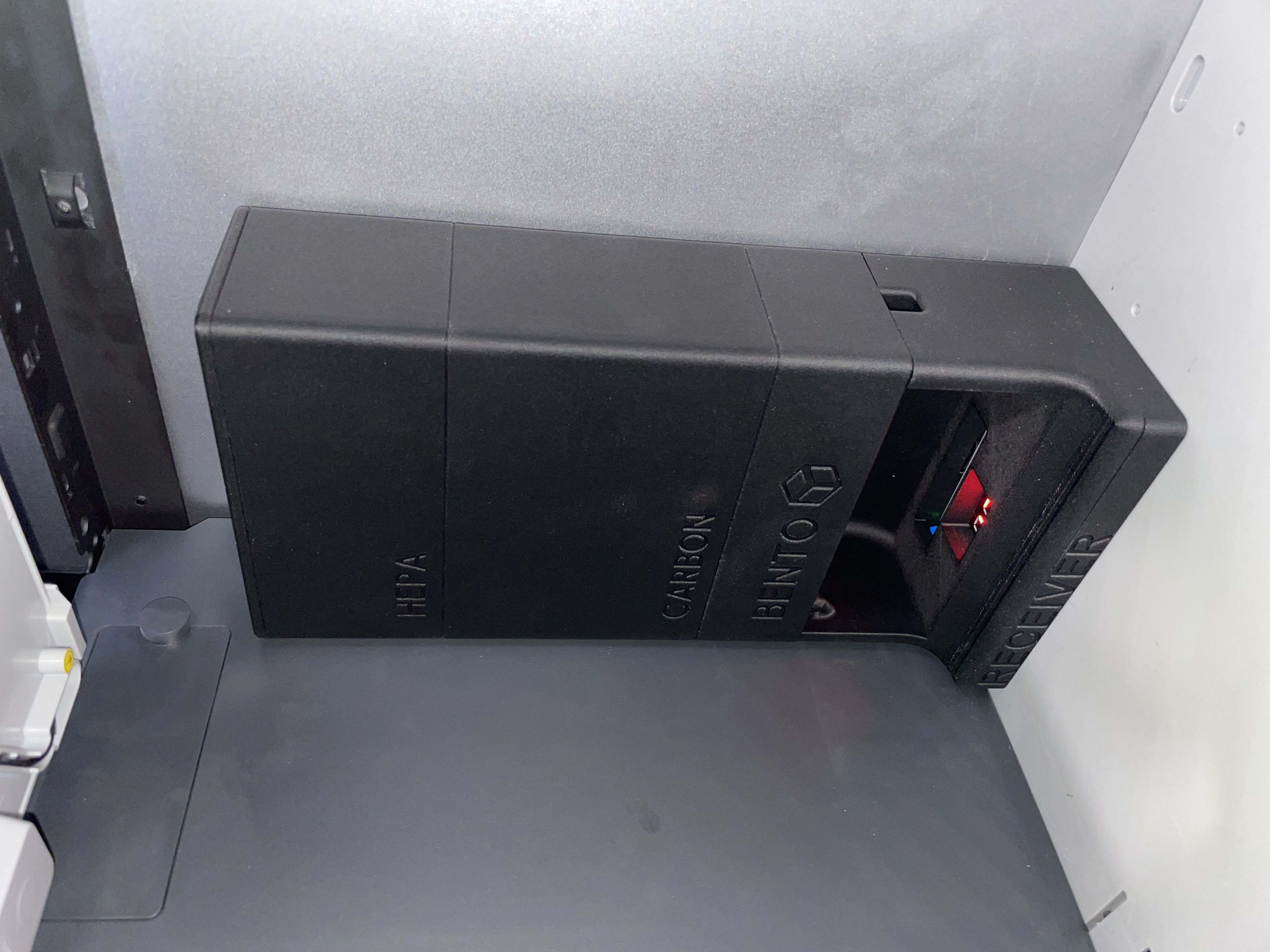

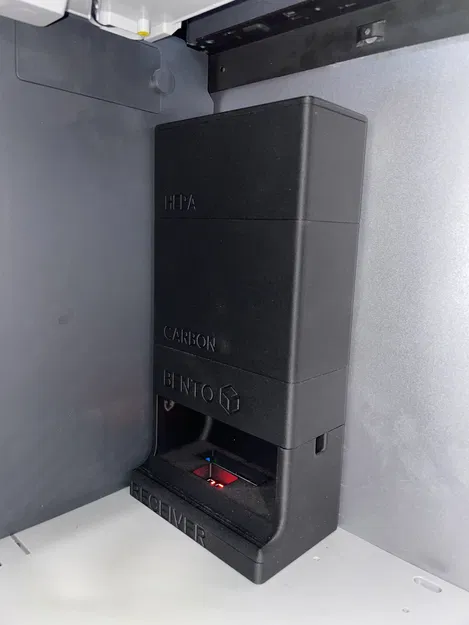

16. Lắp đặt Bento Box Nếu mọi việc suôn sẻ, Bento Box sẽ bật nguồn khi được đặt vào hệ thống.     Nếu có bất kỳ câu hỏi nào trong quá trình lắp đặt, đừng ngần ngại hỏi nhé, tôi sẽ rất sẵn lòng giúp đỡ! CHÚC BẠN TẬN HƯỞNG!
