Vỏ Hộp Cho Ăng Ten ADS-B Cantenna

Vỏ Hộp Cho Ăng Ten ADS-B Cantenna - Ăng ten ADS-B giá rẻ để lắp đặt trong nhà hoặc ngoài trời.

Đây là một cái vỏ dễ làm cho ăng ten 1090 MHz ADS-B bằng lon nhôm của bạn.

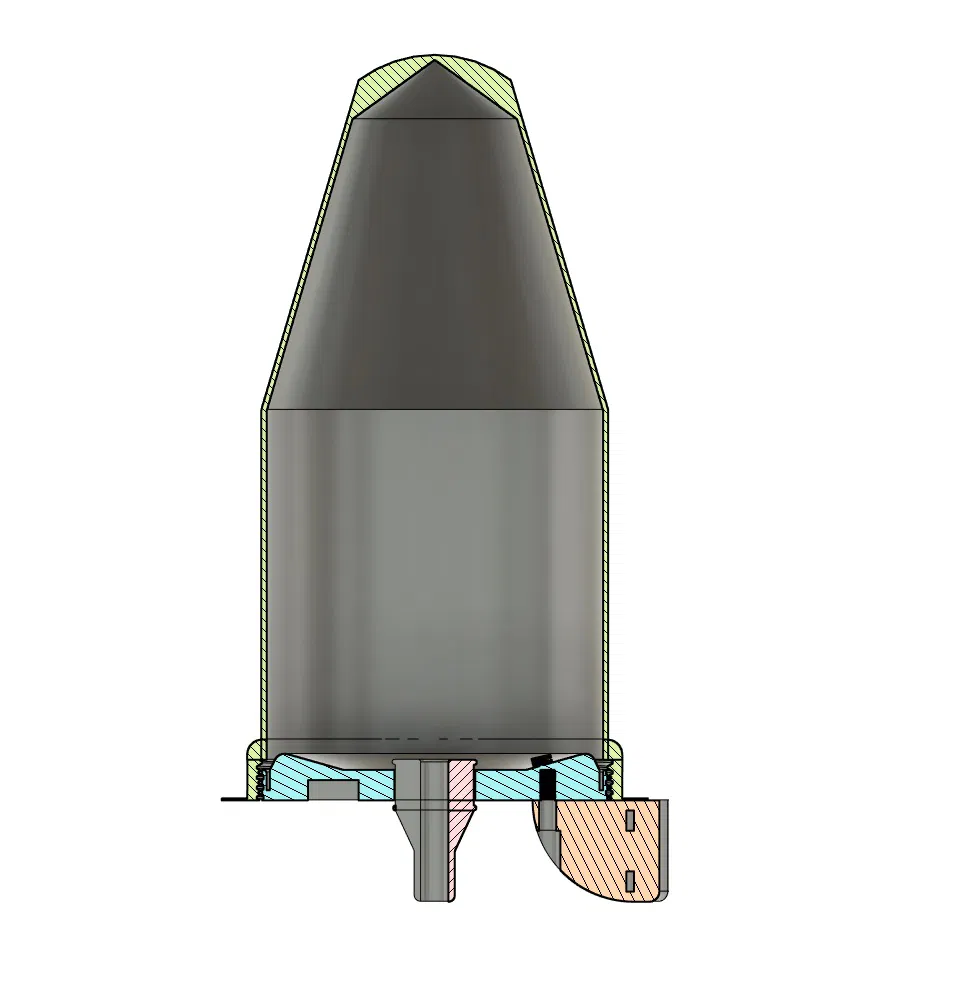

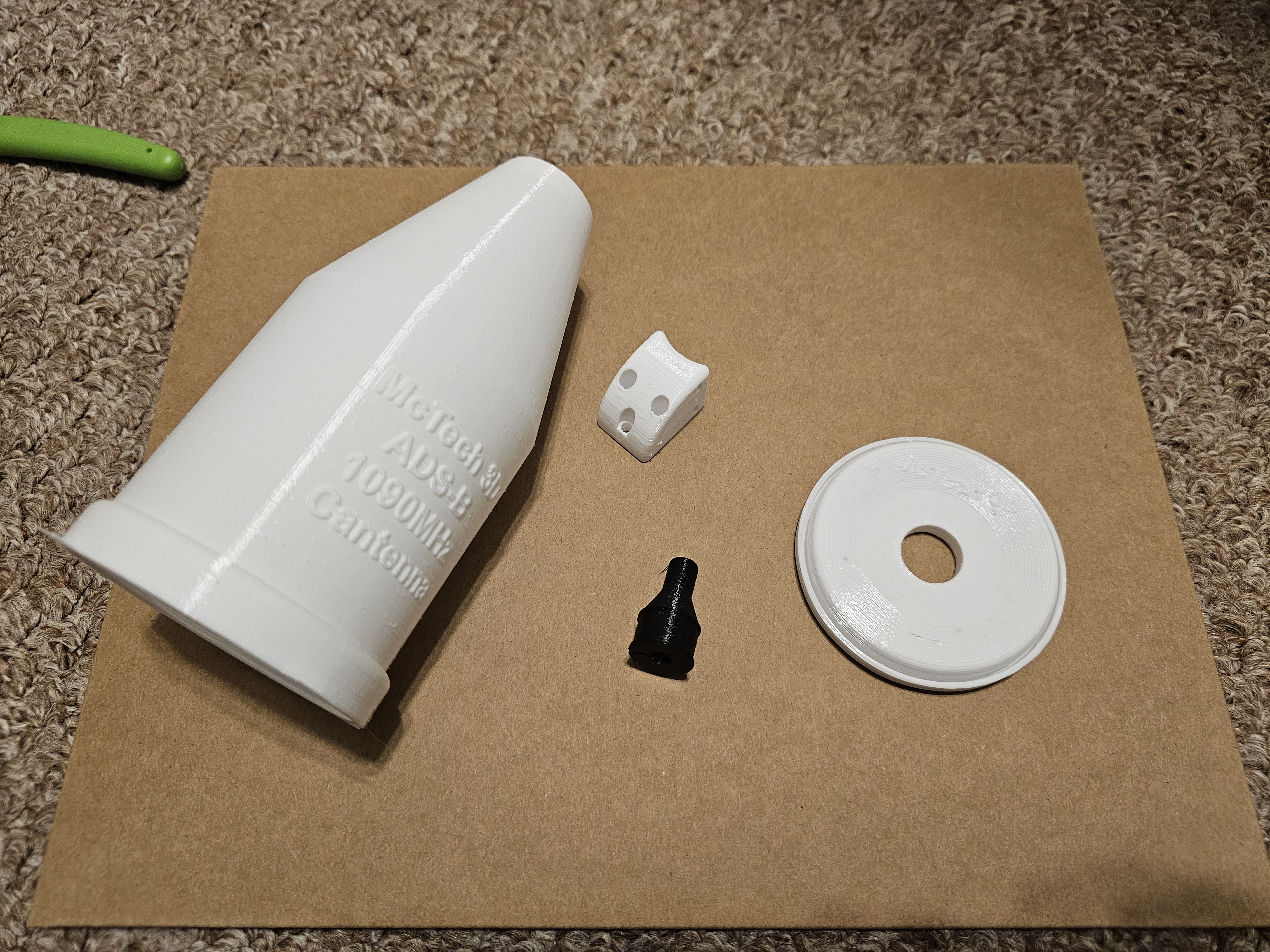

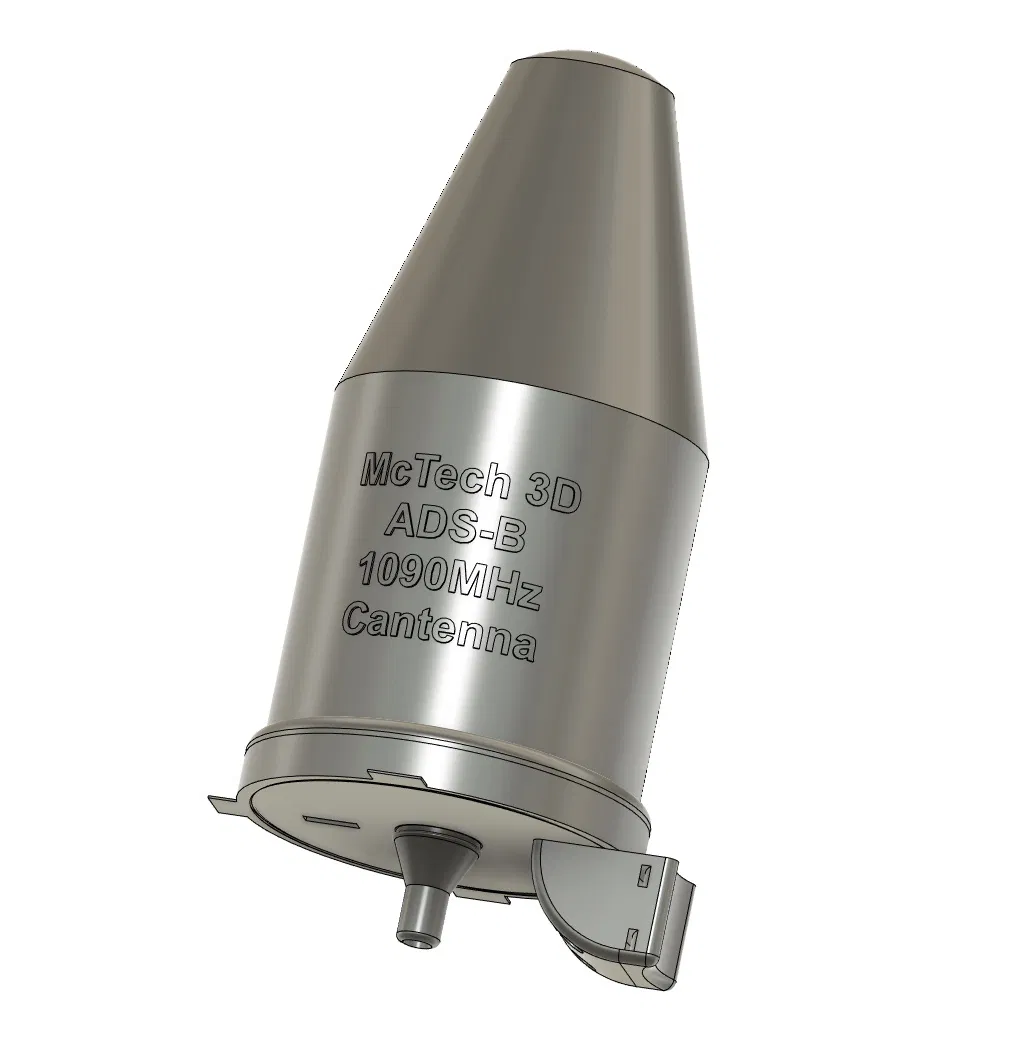

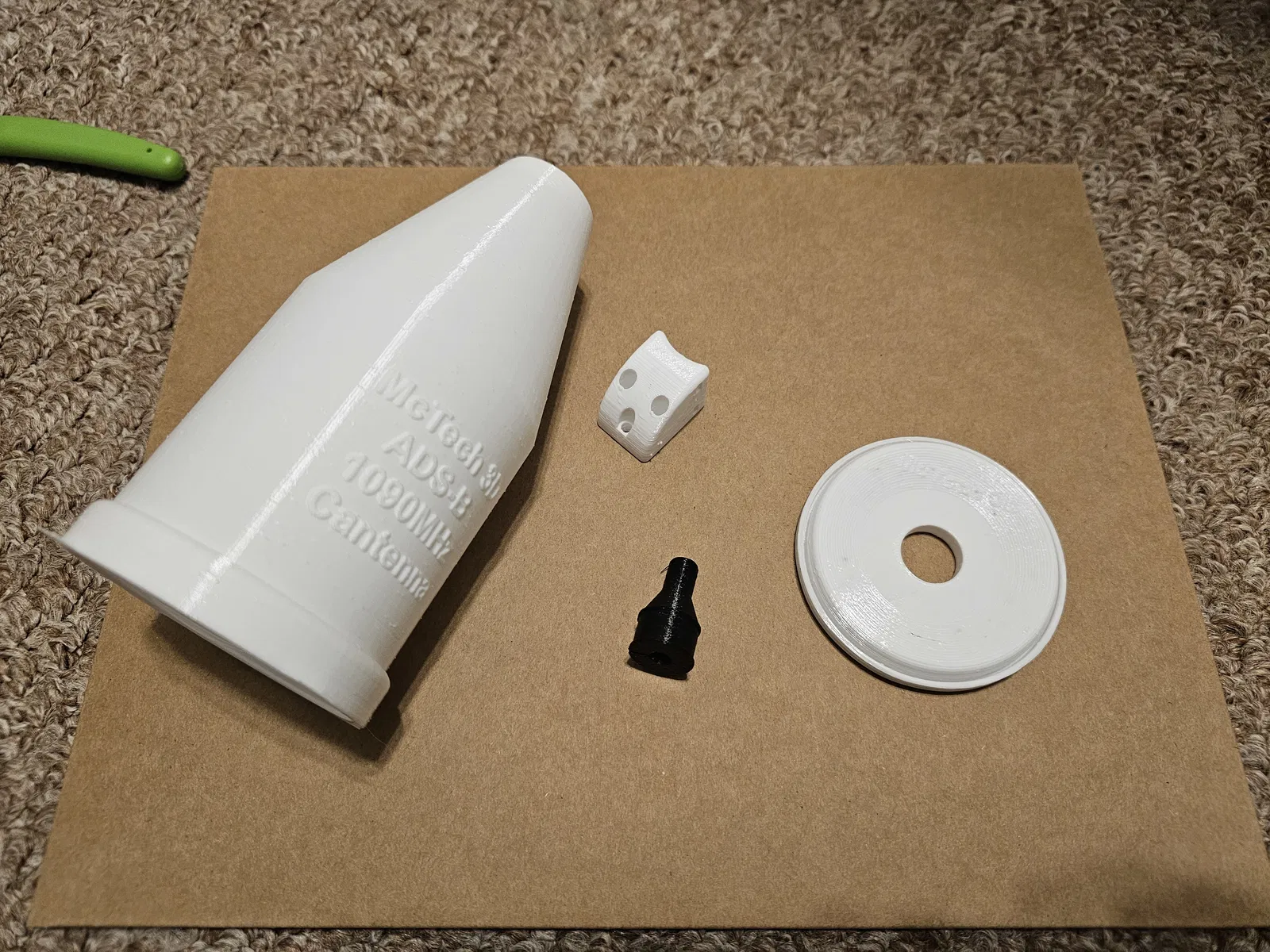

Các tệp in đi kèm:

• Đỉnh - Bộ phận hình nón có ren bên trong để vặn vào đế.
• Đế - Ren hướng ra ngoài để vặn vào đỉnh. Có lỗ để luồn dây cáp ra.
• Đầu nối dây rút đế - Đế gắn có các khe để chứa dây rút cỡ vừa nhằm gắn vào ống.

Các bộ phận tùy chọn:

• Nắp đế SMA dày - Một nắp được thiết kế để in bằng sợi TPU. Có thể ép vào Đế và có chỗ để gắn dây rút.
• Chân đế gắn ống 1 inch v1 (chưa có hình) - Một chân đế gắn ống đơn giản. Dành cho ống PVC 1 inch. Có lỗ giữ đai ốc cho Đai ốc lục giác #10-24 và Vít máy #10-24 x ¾ inch. Lỗ để gắn vào tường có đường kính ~4mm.

Vật liệu cần thiết:

• Lon Coca-Cola tiêu chuẩn
• x3 - Vít 3mm x 12mm (ít nhất dài 10-12mm)
• Dây đồng đặc 18AWG
• Cáp N-Type Female to SMA Male - SMA (hoặc các loại khác, lỗ trên đế có thể vừa với cáp dày hơn)
• Dây rút
• Bộ thu ADS-B hoặc bộ thu SDR

Vật liệu tùy chọn (để sử dụng với giá treo tường):

• Vít máy #10-24 x ¾"
• Đai ốc lục giác #10-24
• Vít #8 (?)

Dụng cụ gợi ý:

• Thước kẹp
• Máy khoan và mũi khoan
• Mỏ hàn và thiếc hàn
• Kéo
• Dao
• Tua vít dẹp

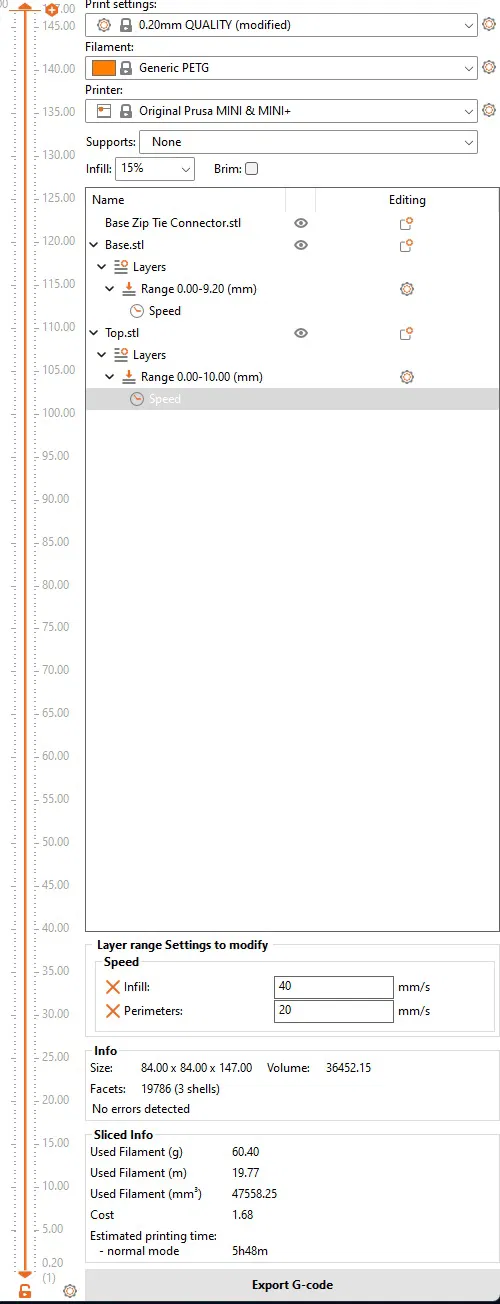

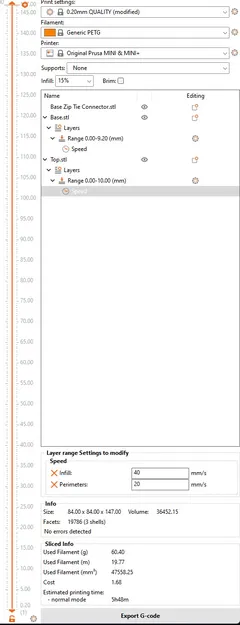

Cài đặt in gợi ý:

• Chiều cao lớp 0.2mm
• Đầu phun 0.4mm
• Cài đặt PETG mặc định của Prusaslicer
• Đối với ren trên Đỉnh và Đế; tôi đã giảm tốc độ in xuống một nửa.
• Có thể cần định hướng lại Đầu nối dây rút đế trong slicer của bạn

Hướng dẫn lắp ráp:

1. Chưa có hướng dẫn làm ăng ten; tôi đề xuất làm theo hướng dẫn tại đây: Three Easy DIY Antennas for Beginners - FlightAware / ADS-B Flight Tracking - FlightAware Discussions

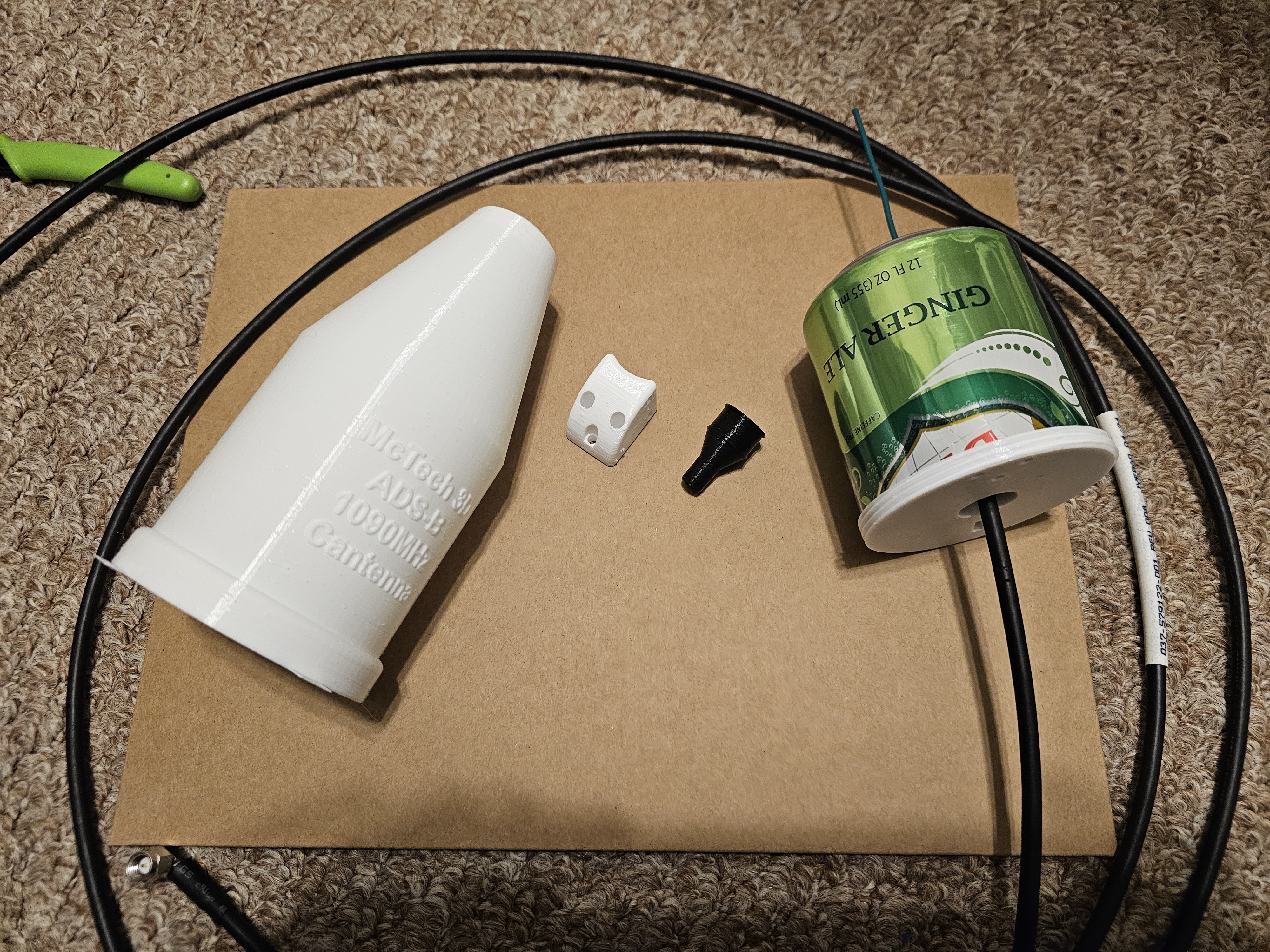

2. Ấn lon vào bộ phận Đỉnh; vừa khít lắm. Đưa lon qua khỏi ren trên bộ phận Đỉnh một chút.
3. Sử dụng x3 - vít 3mm, vặn Đầu nối dây rút đế vào bộ phận Đế.
4. Luồn cáp qua lỗ trên đế và đưa lên để khớp với bộ phận Đỉnh.
5. Sử dụng Đầu nối đế hoặc khe trên đế, vặn Đế vào Đỉnh trong khi giữ bộ phận Đỉnh ổn định. Dừng lại khi ren vừa khít.
6. Cắt bỏ x4 cái gờ trên bộ phận Đỉnh.
7. Nếu dùng Nắp đế, cắt cái gờ nhỏ ở giữa khe cắm. Trượt vào cáp SMA và đẩy nó lên đế. Ép nắp và ấn vào Lỗ đế. Gắn dây rút nếu muốn.
8. Luồn dây rút qua các khe và gắn vào ống.

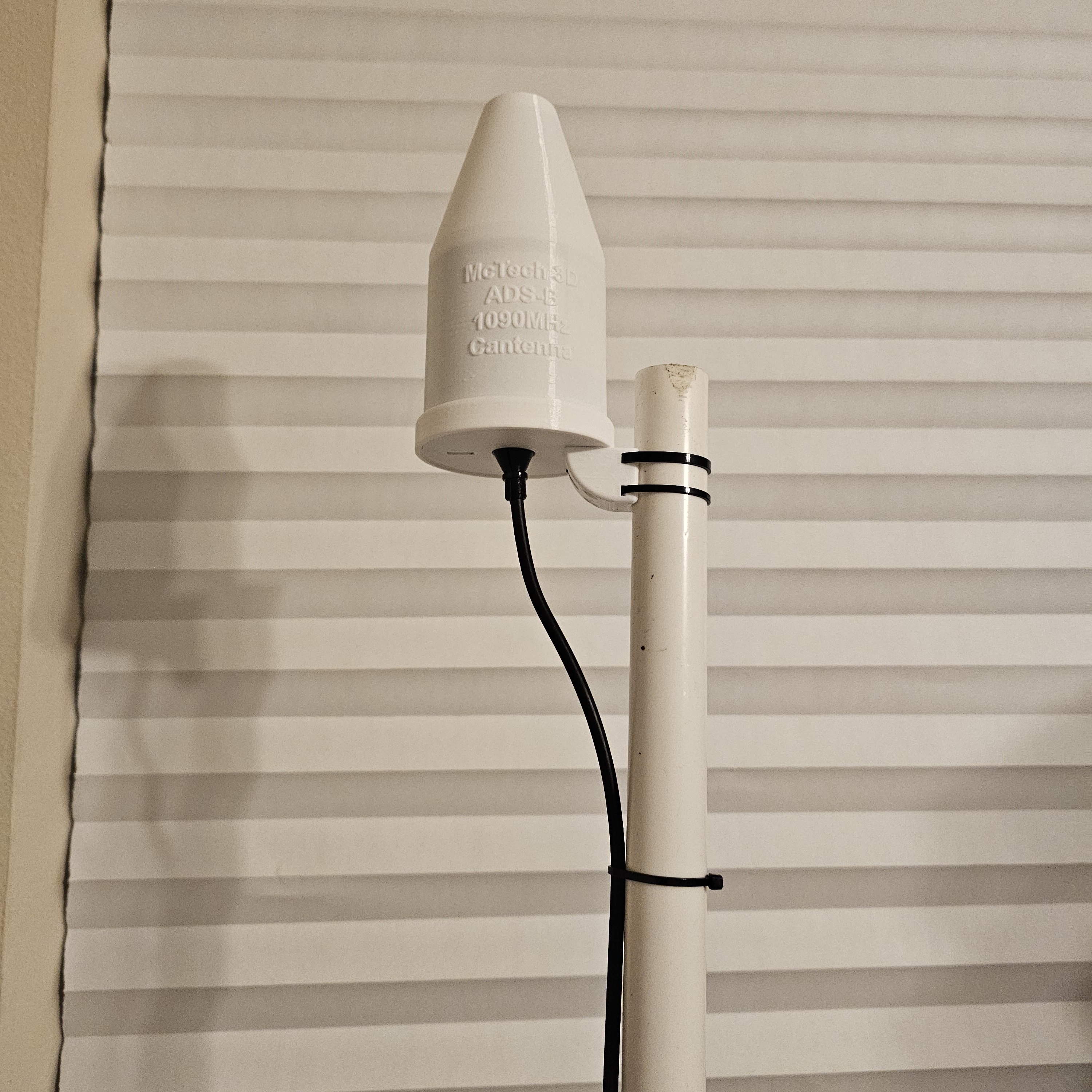

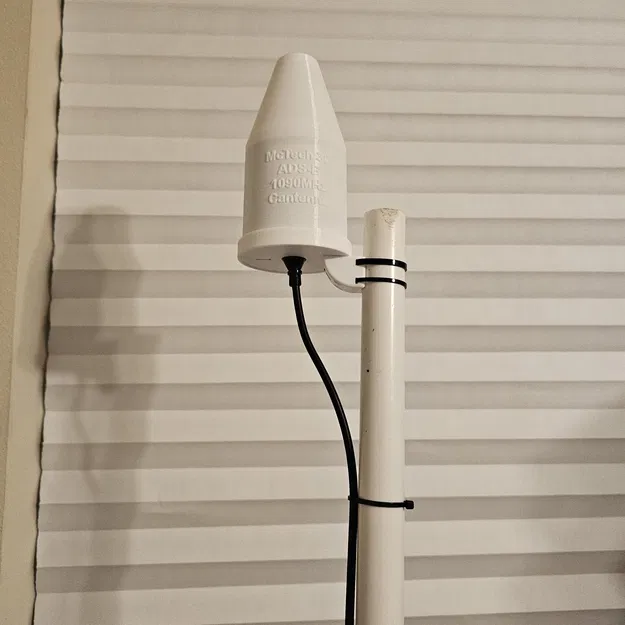

Tôi đã sử dụng cáp SMA loại female N-Type sang SMA Male. Nó được kết nối với Raspberry pi 3 và Nooelec NESDR SMArt v5.

Lập trình:

Phần mềm đã sử dụng: GitHub - wiedehopf/tar1090: Provides an improved webinterface for use with ADS-B decoders readsb / dump1090-fa

Cuối cùng, tôi dự định sẽ viết một bài hướng dẫn đầy đủ về in, sản xuất, lắp ráp và cài đặt phần mềm - khi có thời gian.
