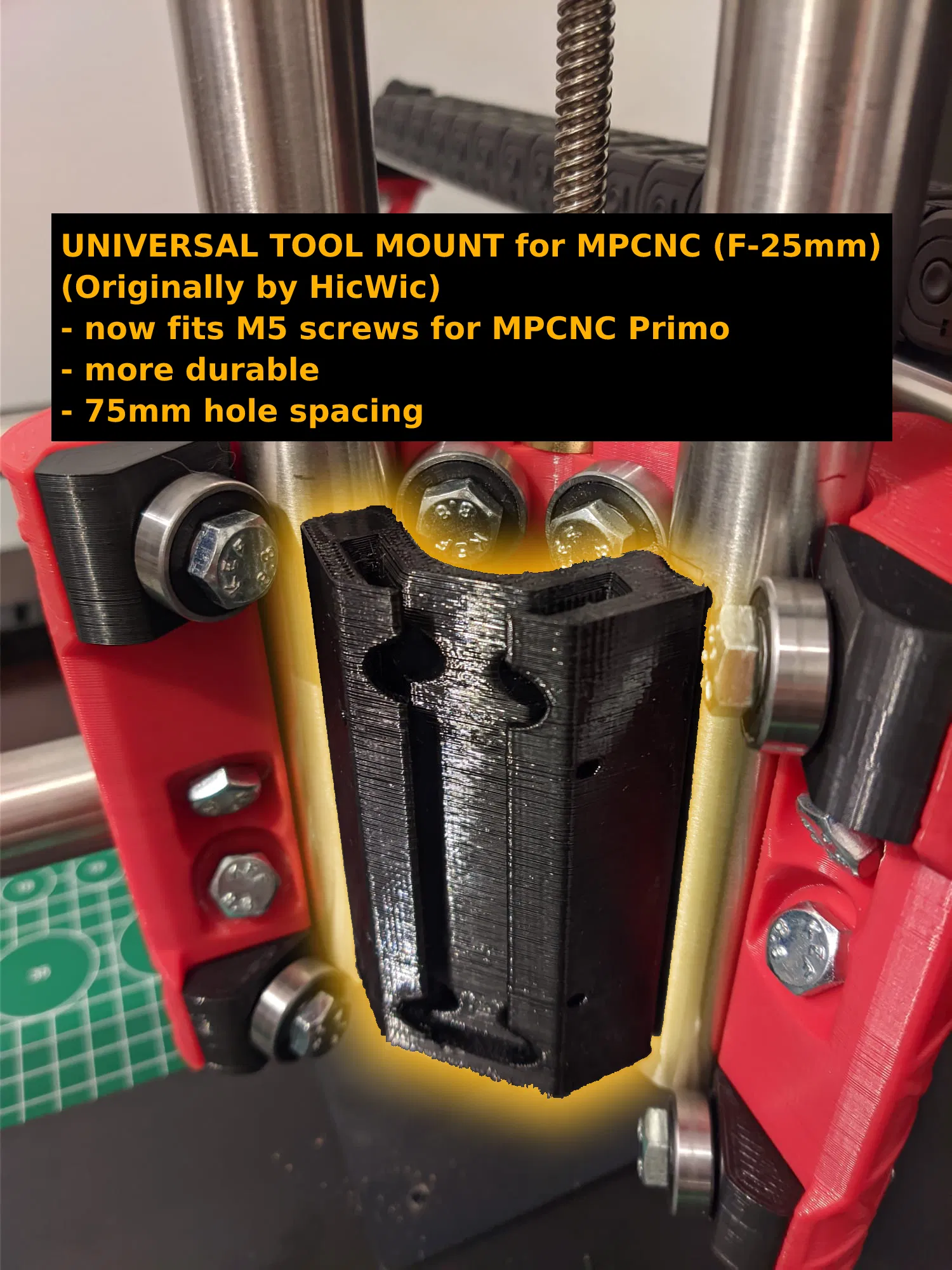

Đế Gắn Đồ Đa Năng Cho MPCNC Primo (Ốc M5!) [Bản gốc bởi HicWic]

Tôi đang tìm cái đế gắn đồ đa năng xài ốc M5 (của HicWic) cho MPCNC Primo mà không tìm được.

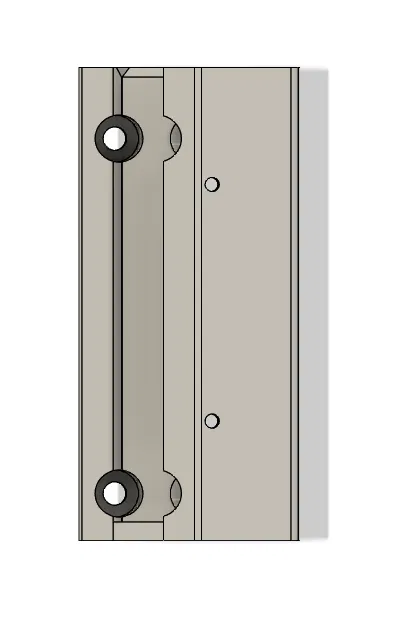

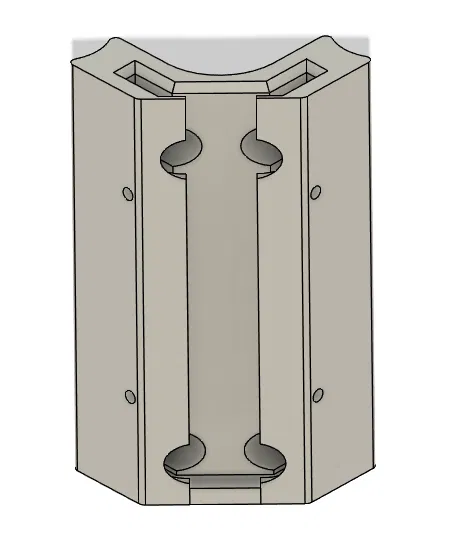

Thế là tôi lấy cái model SCAD của GeoDave để làm mẫu cơ bản rồi dùng Fusion 360 chỉnh sửa chút đỉnh:

• Vừa ốc M5 đầu tròn (của tôi dài 15mm, đầu ốc: đường kính 10mm & dày 4mm)
• Tăng độ dày thành để bền hơn

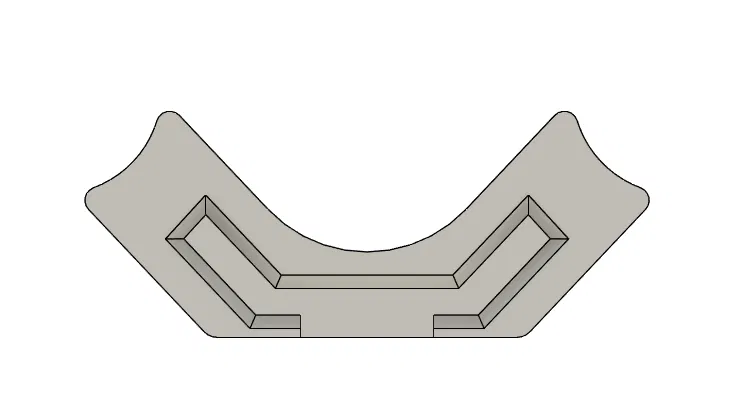

• Thêm vát ở trên cho dễ thay đồ
• Bo tròn mặt sau và các góc cho bền và dễ in
• Tăng cường vách sau của chỗ bắt ốc (vẫn còn đủ chỗ cho 4 con ốc M3 để siết đồ nha)
• Khoảng cách lỗ ốc là 75mm (như trong tài liệu gốc đã cho https://docs.v1e.com/mpcnc/PZPage/)

IN ẤN:

In bằng PETG với 3 lớp tường (nozzle 0.6mm) và 20% độ dày ruột dạng rectilinear (+thêm tường xen kẽ). Cảm giác bền lắm :)

Tôi cũng có làm cái đế gắn dao cắt xoay nè: /3d-model/mpcnc-universal-mount-cho-dao-roc-giay-kieu-roland-khong-can-support

Và rất recommend cái đế gắn bút này: https://www.thingiverse.com/thing:4003573

❤ Nếu có câu hỏi hay thích mẫu in này, nhớ thả tim, bình luận hay làm một cái nha. Cảm ơn nhiều! ❤
