Adapter Máy Khoan Bàn Cho Cây Hàn Thiếc

Ý tưởng:

Lúc nào cũng khó khăn trong việc giữ cho các heat insert của bạn thẳng hàng, đồng thời căn chỉnh, định vị và ấn chúng chỉ với hai tay.

Giờ đây, bạn có thể tận dụng máy khoan bàn (drill press) có sẵn để tạo áp lực chắc chắn và chuyển động thẳng.

Quy trình thiết kế:

Bộ chuyển đổi này được thiết kế cho cây hàn thiếc rẻ tiền trên Amazon này mà mình chỉ dùng cho việc gắn heat insert.

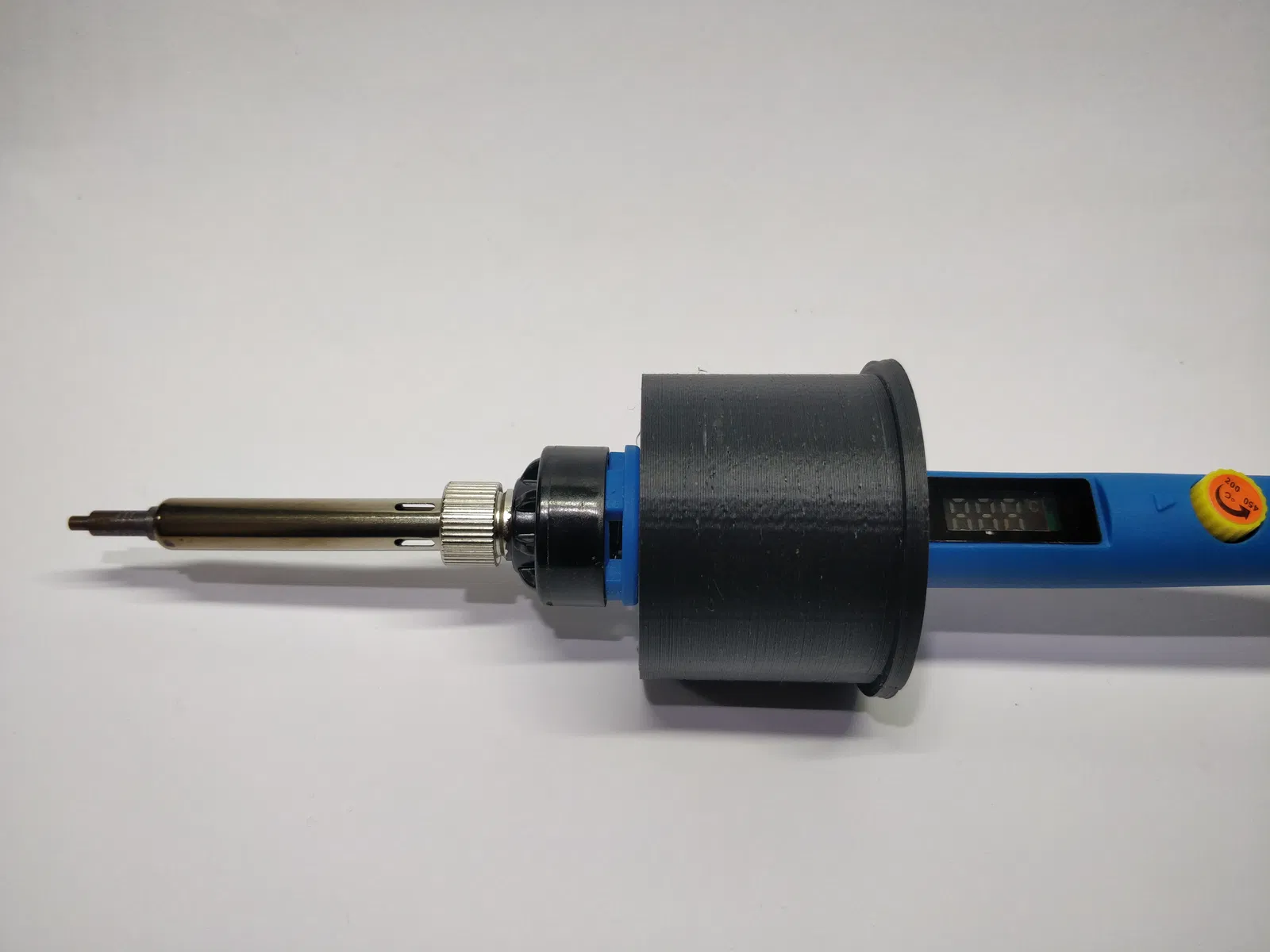

Đường kính bên trong của bộ chuyển đổi hơi loe ra (18,3 mm đến 17,7 mm) để ôm chắc lấy cây hàn thiếc, ngay chỗ tay cầm thông thường.

Đường kính bên ngoài là 45 mm.

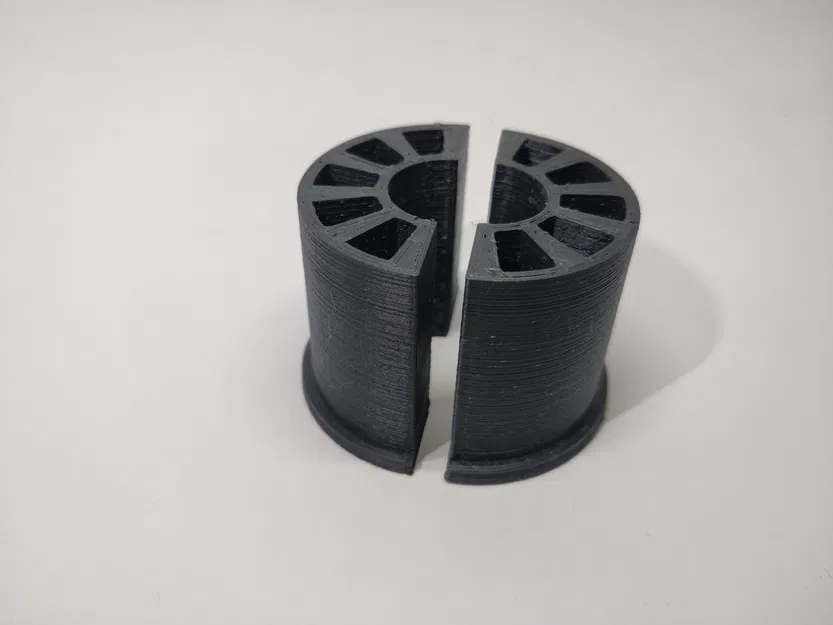

Nó được in thành hai phần riêng biệt để dễ lắp ráp, phần gờ ở trên giúp giữ các mảnh khi siết chặt cổ kẹp của máy khoan bàn.

Kích thước tổng thể:

chiều cao

đường kính ngoài

đường kính trong

37 mm

49 mm

18,3 mm đến 17,7 mm

Khuyến nghị in:

• PETG để chịu nhiệt tốt hơn
• Độ dày lớp in 0,3 mm
• 30% độ đặc ruột (infill)

Lắp ráp:

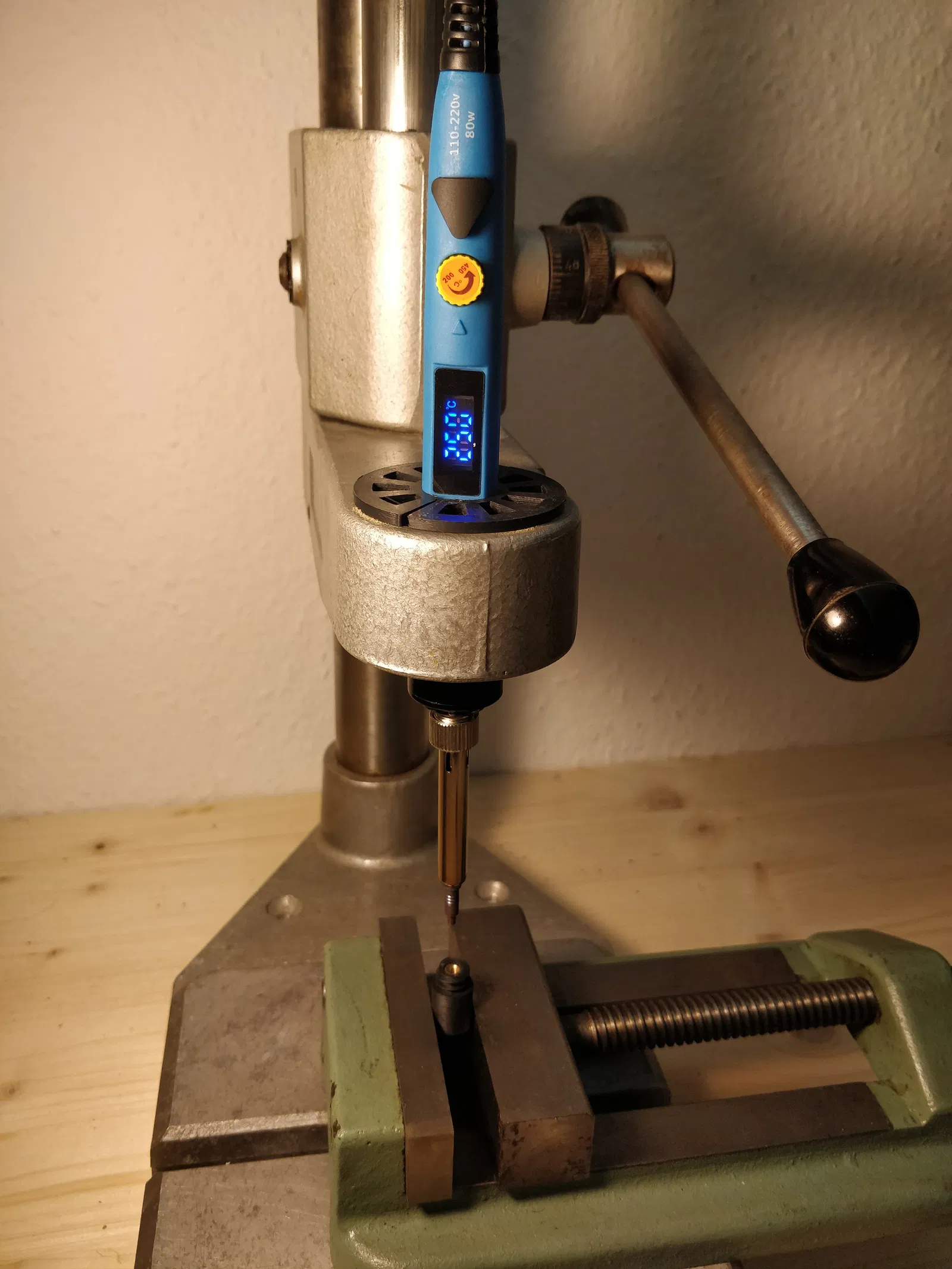

In hai nửa, sau đó lắp cây hàn thiếc vào và đặt vào máy khoan bàn của bạn, chỉ cần siết nhẹ cổ kẹp là đủ để giữ nó cố định.
