Mô tả

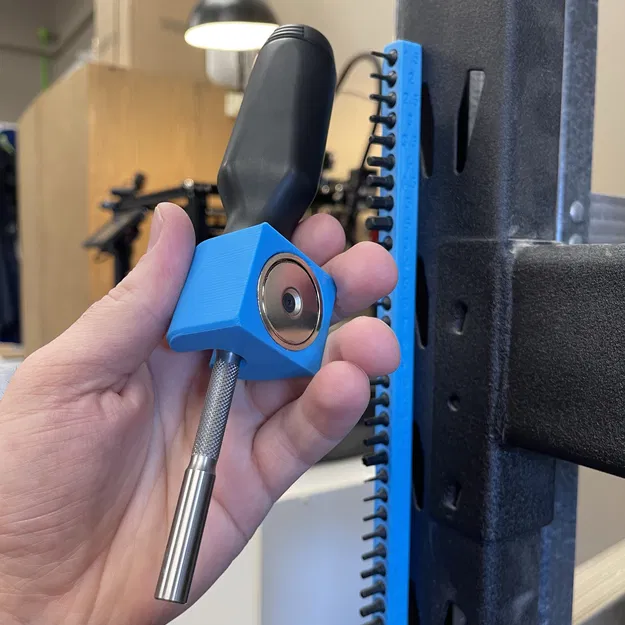

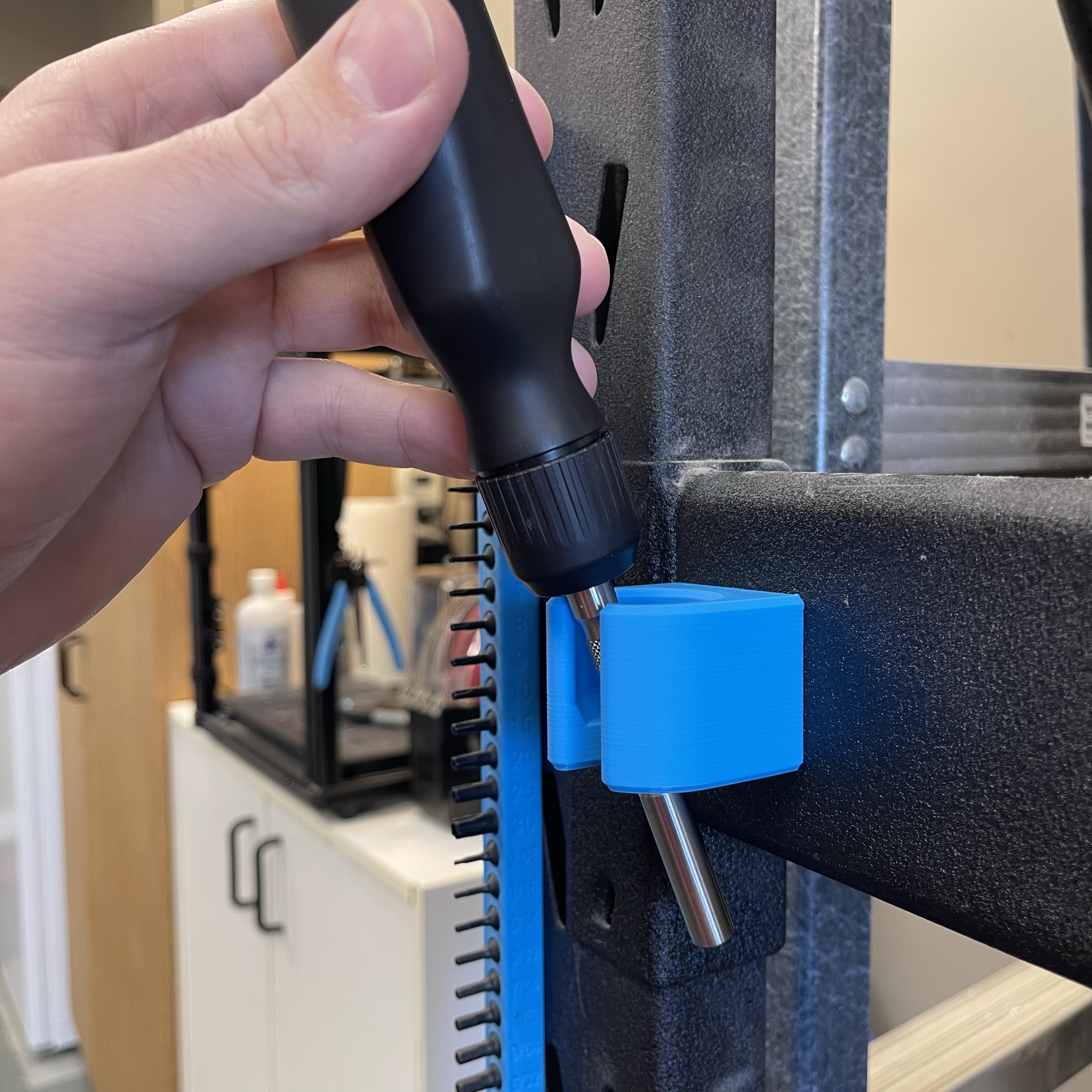

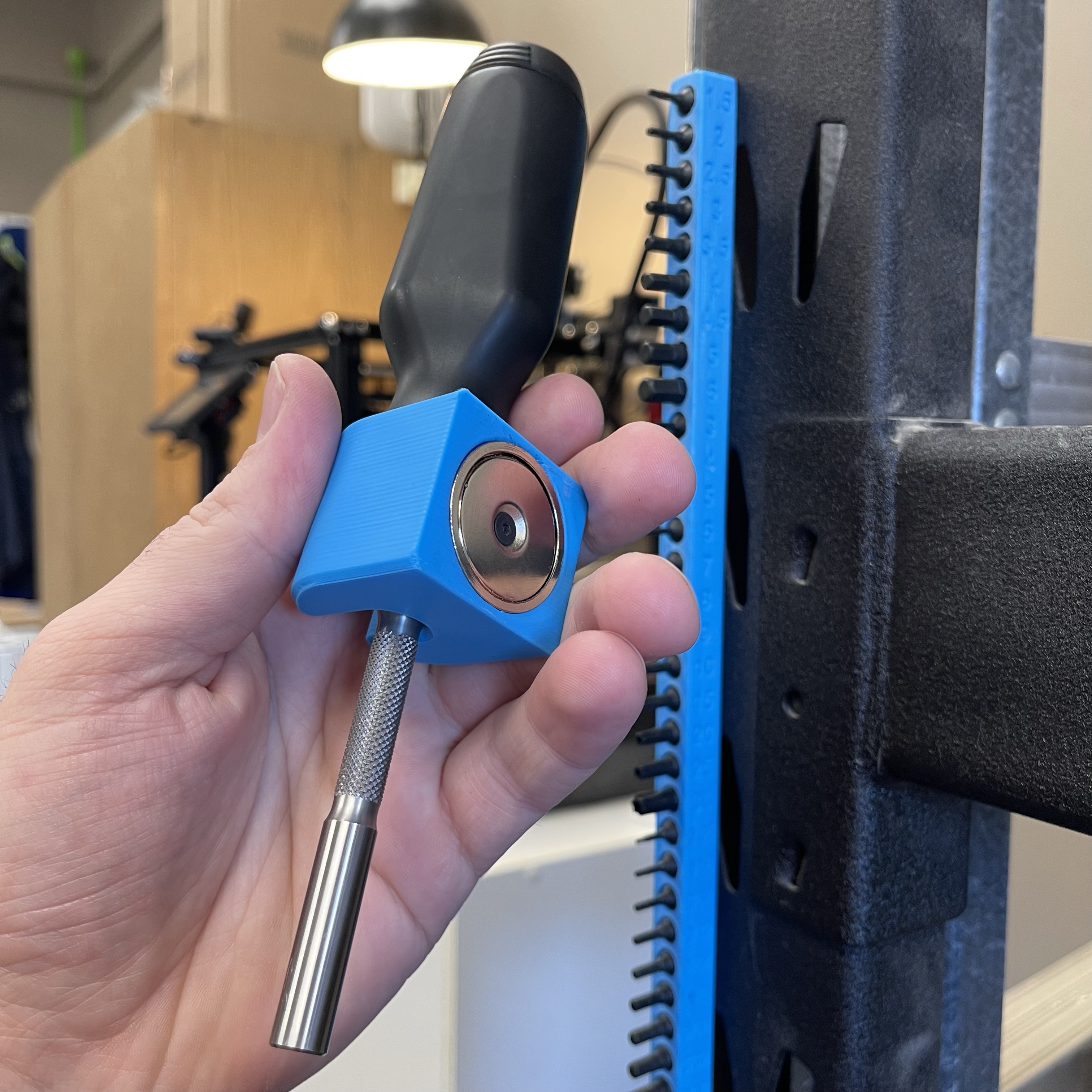

Giá Đỡ Nam Châm LTT

  • Phụ kiện
    • Nam châm tròn neodymium OD 32 mm (có lỗ ở giữa)
    • Đầu nối ren đồng M3x4x4.2
    • Vít đầu phẳng M3x6
  • Lưu ý
    • Độ cao lớp 0.2 mm, 3 lớp vỏ, 3 lớp trên và dưới, 20% infill
    • Có thể cần sơn hỗ trợ cho phần nhô ra của lỗ nam châm
  • File Fusion 360: https://a360.co/3WwBms1

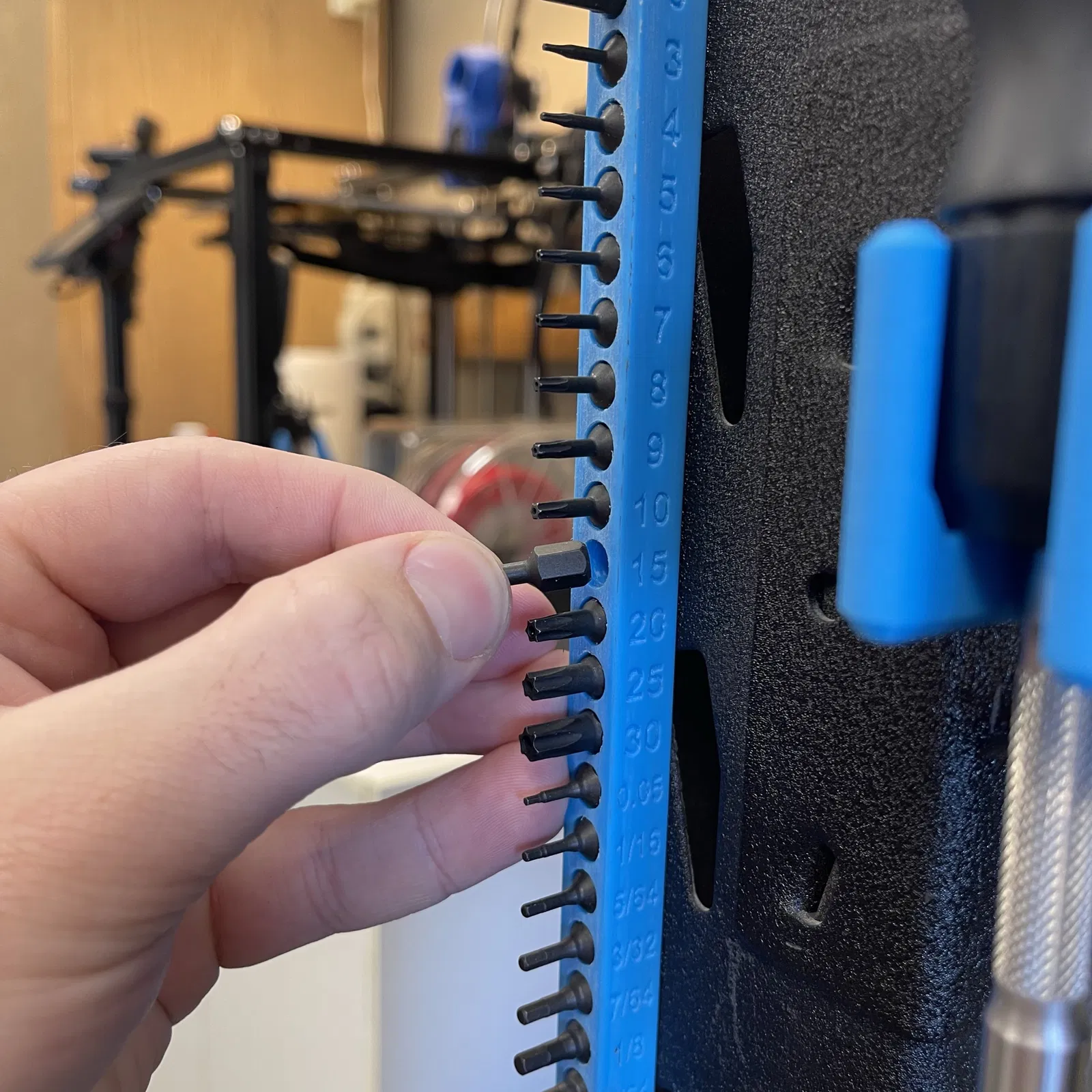

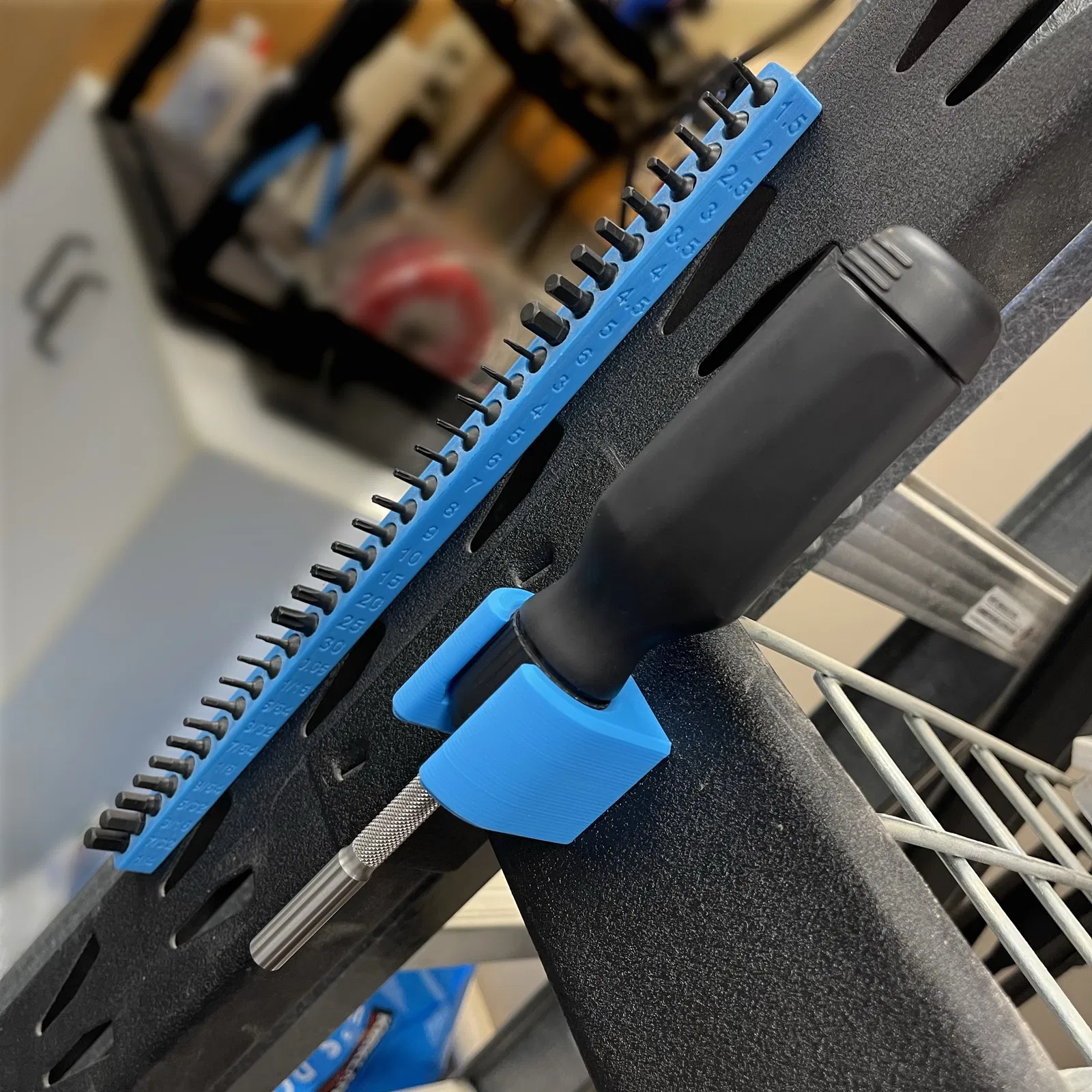

Giá Đỡ Bit Nam Châm LTT

  • Phụ kiện

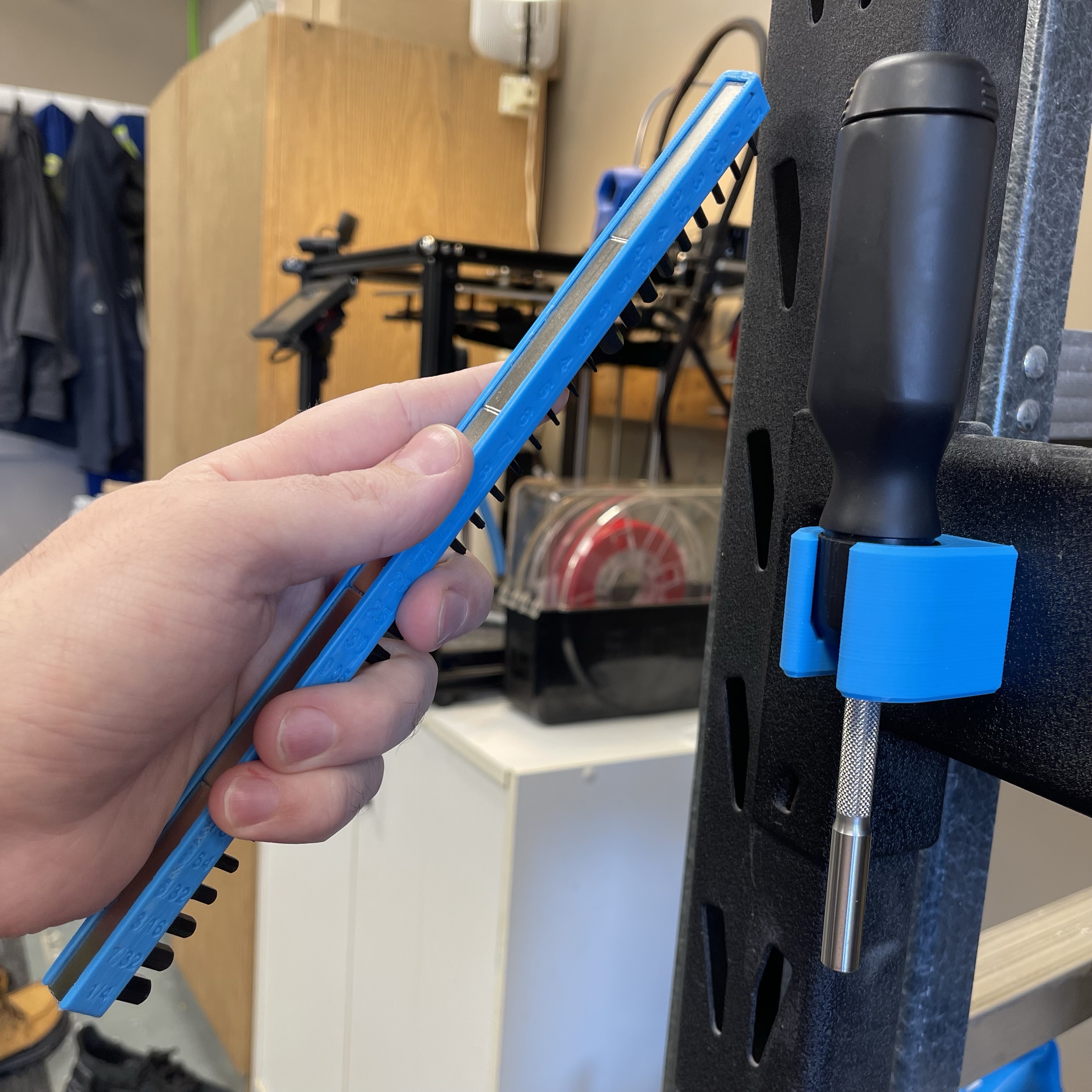

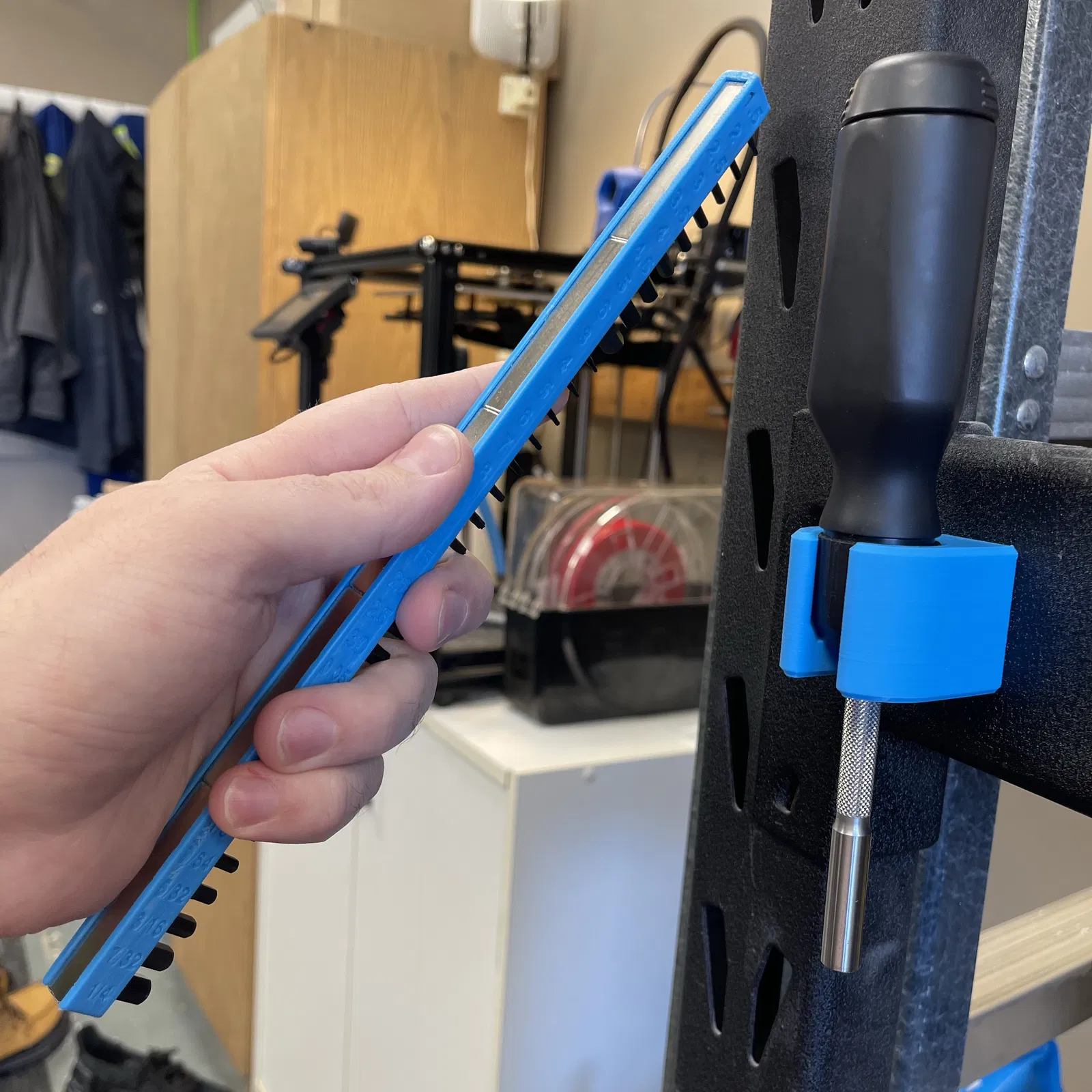

    • Nam châm thanh neodymium 60x10x3 mm
      • Đây là kích thước danh nghĩa của sản phẩm tôi đã đặt. Kích thước thực tế là 58 x 9.5 x 2.75 mm và khe đã được thiết kế để hoạt động với kích thước thực tế. Gửi tôi một tin nhắn nếu kích thước của bạn khác.
      • Cần 5 cái cho giá đỡ 32 bit
  • Lưu ý
    • Bàn in cần ít nhất 220x220 cho giá đỡ 32 bit lớn nhất
    • Giá đỡ 32 bit có chữ cho các bộ bit Metrix Hex, Torx và Imperial Hex. Lưu ý rằng các bộ bit LTT hex đi kèm với 4 bit trùng lặp (tổng cộng), đó là lý do tại sao nó là 32 bit chứ không phải 36 bit.
    • Không cần hỗ trợ, độ cao lớp 0.2mm cho chữ dễ đọc, 3 lớp vỏ, 3 lớp trên và dưới, 20% infill
    • In theo đường chéo như hình, với khe nam châm ở trên cùng.
  • File Fusion 360: https://a360.co/3YRpkLr
