Giá đỡ bên sâu tự định vị cho tổ ong kiểu Langstroth

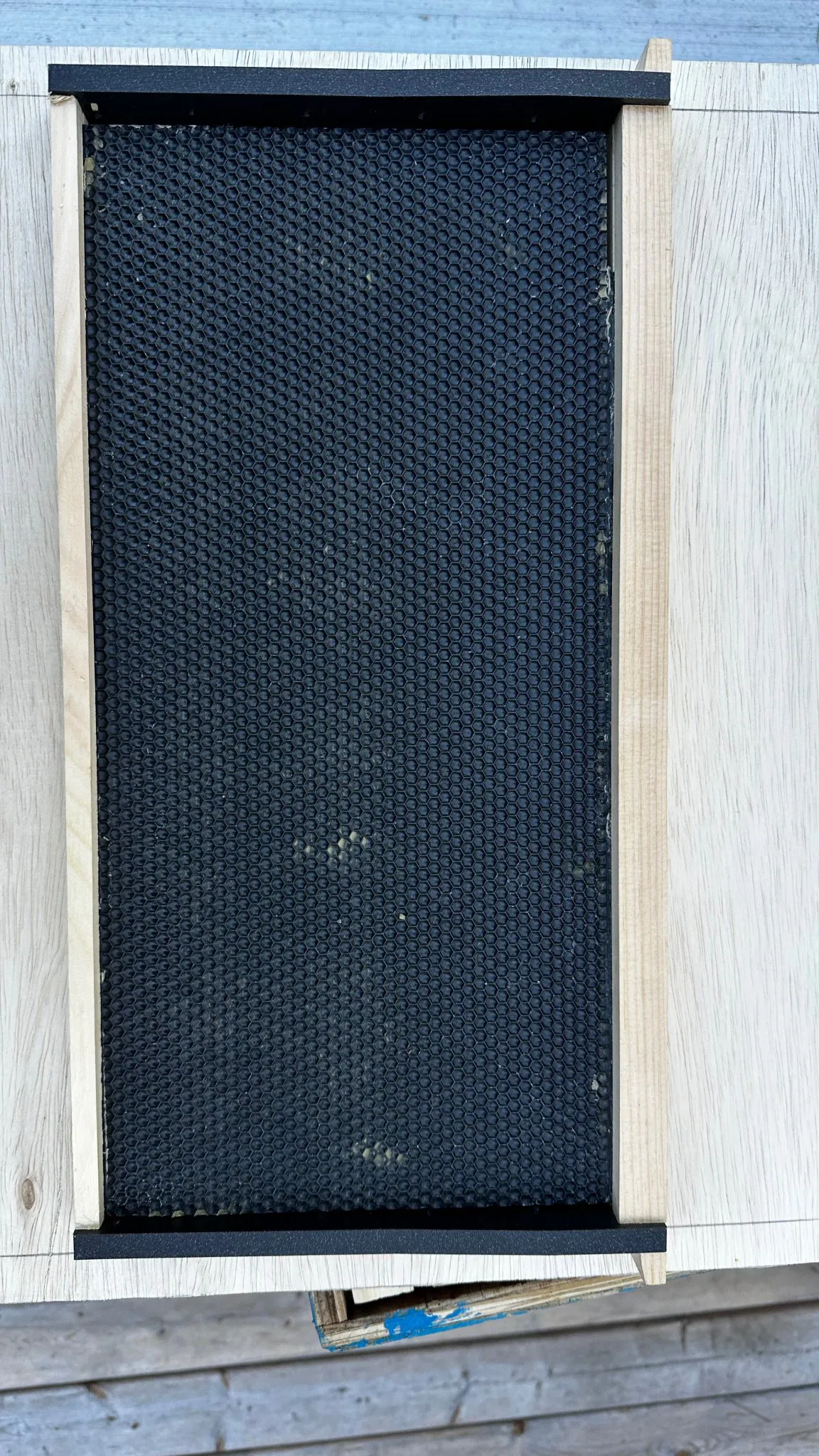

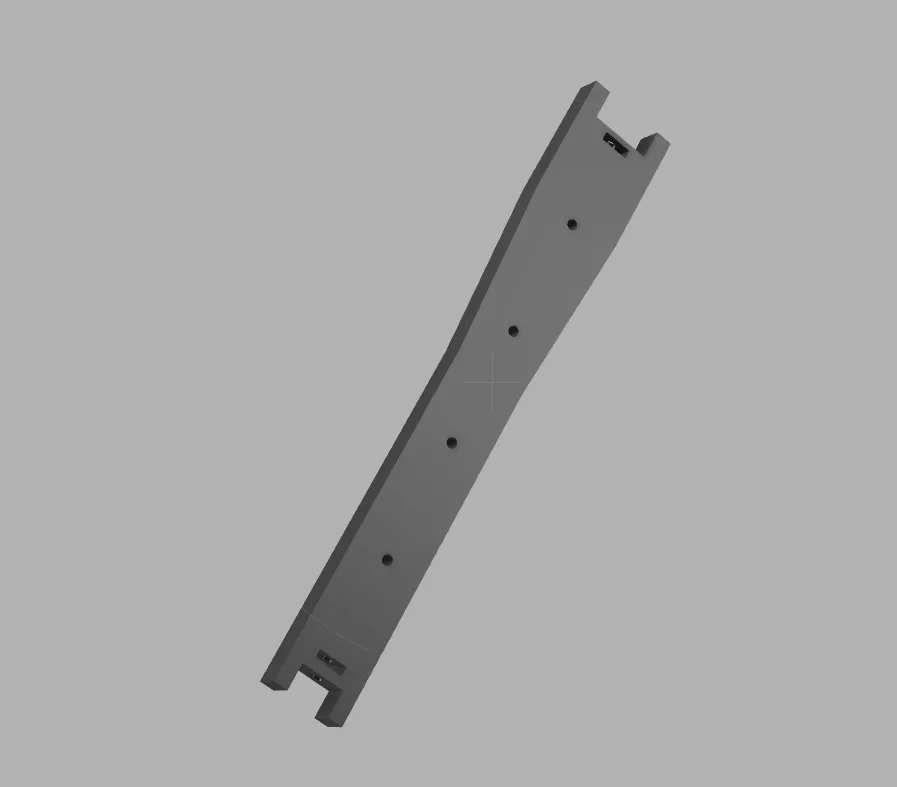

Thanh bên sâu này được thiết kế để lắp ráp với các thanh trên và dưới có rãnh của Betterbee bằng phần cứng bằng thép không gỉ từ McMaster Carr thay vì keo gỗ, đinh bấm, đinh, v. v. - nhiều loại trong số đó có thể là nguồn gốc của các hương vị không mong muốn trong mật ong. Gần đây tôi đã đọc rằng hầu hết các loại epoxy không được đánh giá là an toàn cho thực phẩm (cho tiếp xúc thực phẩm gián tiếp hoặc khác) nên tôi đang làm lại một số thiết kế cũ của mình mà yêu cầu sử dụng epoxy làm chất kết dính:

Tôi lấy gần như tất cả các vật dụng nuôi ong của mình từ Betterbee, vì lý do (một trong số đó là tôi không thể tìm thấy các thanh trên và dưới được bán riêng trong các gói đa từ các nhà cung cấp khác):

Phần cứng bằng thép không gỉ 316 được sử dụng để lắp ráp các khung này đến từ McMaster Carr (họ có các tệp. STEP có thể tải xuống cho hầu hết mọi thành phần mà họ bán trên trang web của mình & một tích hợp trực tiếp với Fusion 360, điều này làm cho việc mô hình hóa cho các thành phần này trở nên cực kỳ đơn giản):

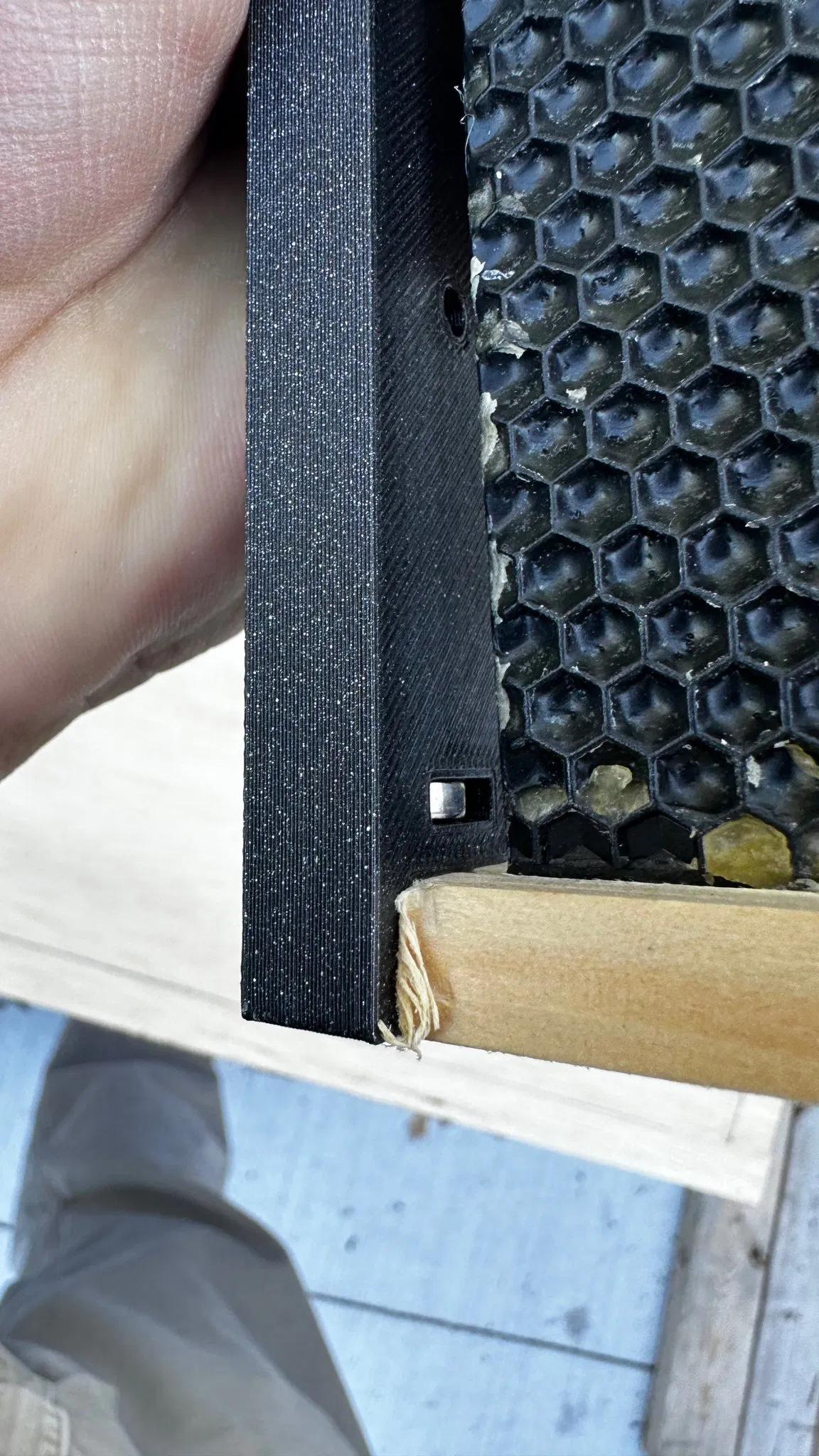

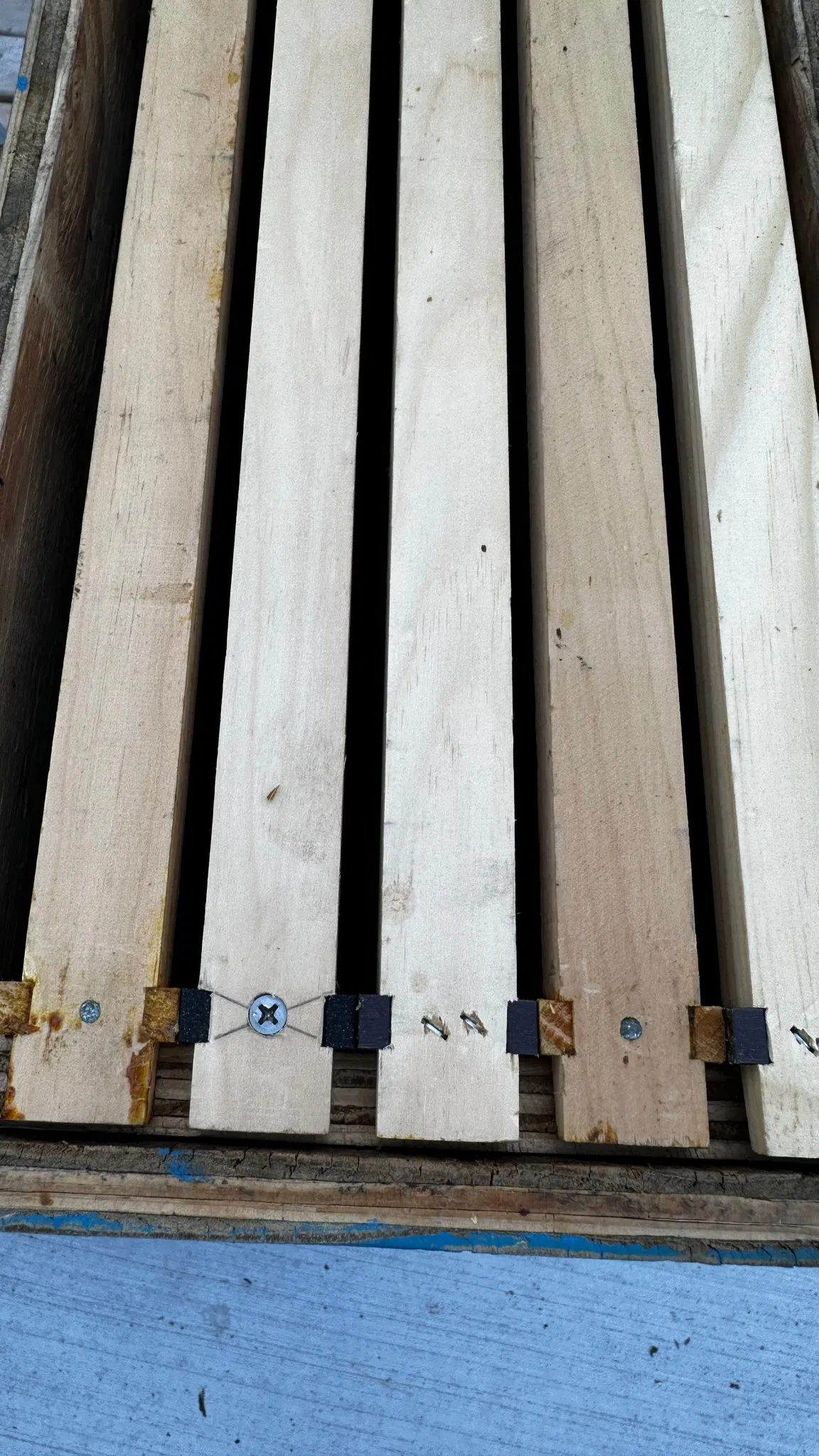

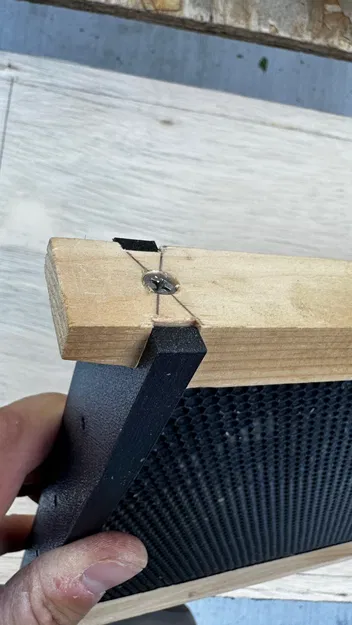

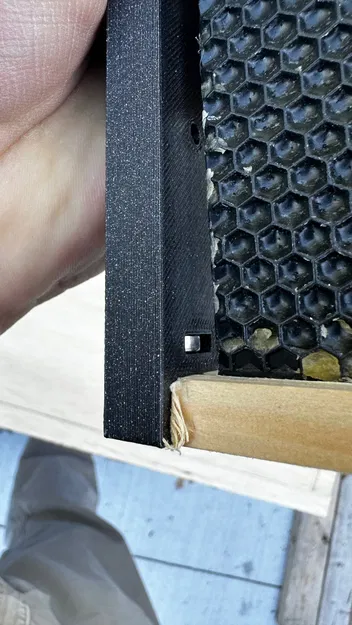

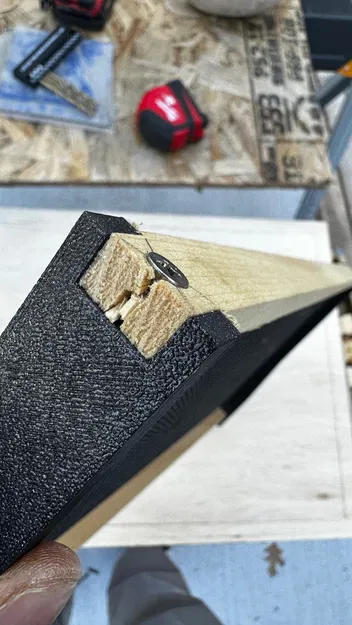

Xin lưu ý rằng việc lắp ráp yêu cầu phải khoan lỗ (& khoan chìm) vào cả thanh trên và thanh dưới để nhận và giữ vít, vì vậy cần phải thực hiện một số điều chỉnh đối với thanh gỗ trên và dưới tiêu chuẩn (tôi lấy của Betterbee, liên kết ở trên). Do thực tế là rãnh thanh dưới đi không cần thiết đến cả hai đầu của thanh, bạn phải cẩn thận không khoan chìm quá sâu vào gỗ vì có khả năng nó có thể bị nứt. Một vài lần thử đầu tiên của tôi không trông hoàn hảo ở khu vực thanh dưới, nhưng chúng rất chắc chắn. Tôi tưởng tượng việc thêm một ít keo propolis hoặc shellac cứng vào khu vực này sẽ làm cho nó cứng hơn, nhưng tôi nghi ngờ điều đó là không cần thiết (chỉ cần xem khu vực này trên bất kỳ khung nào đã ở trong tổ ong một thời gian — tôi nghĩ những con ong mật sẽ propolize khu vực đó cho chúng ta và nó sẽ mượt mà và chắc chắn).
