Chuyển đổi Anycubic i3 Mega (Ai3M) sang Bàn in Ender 3

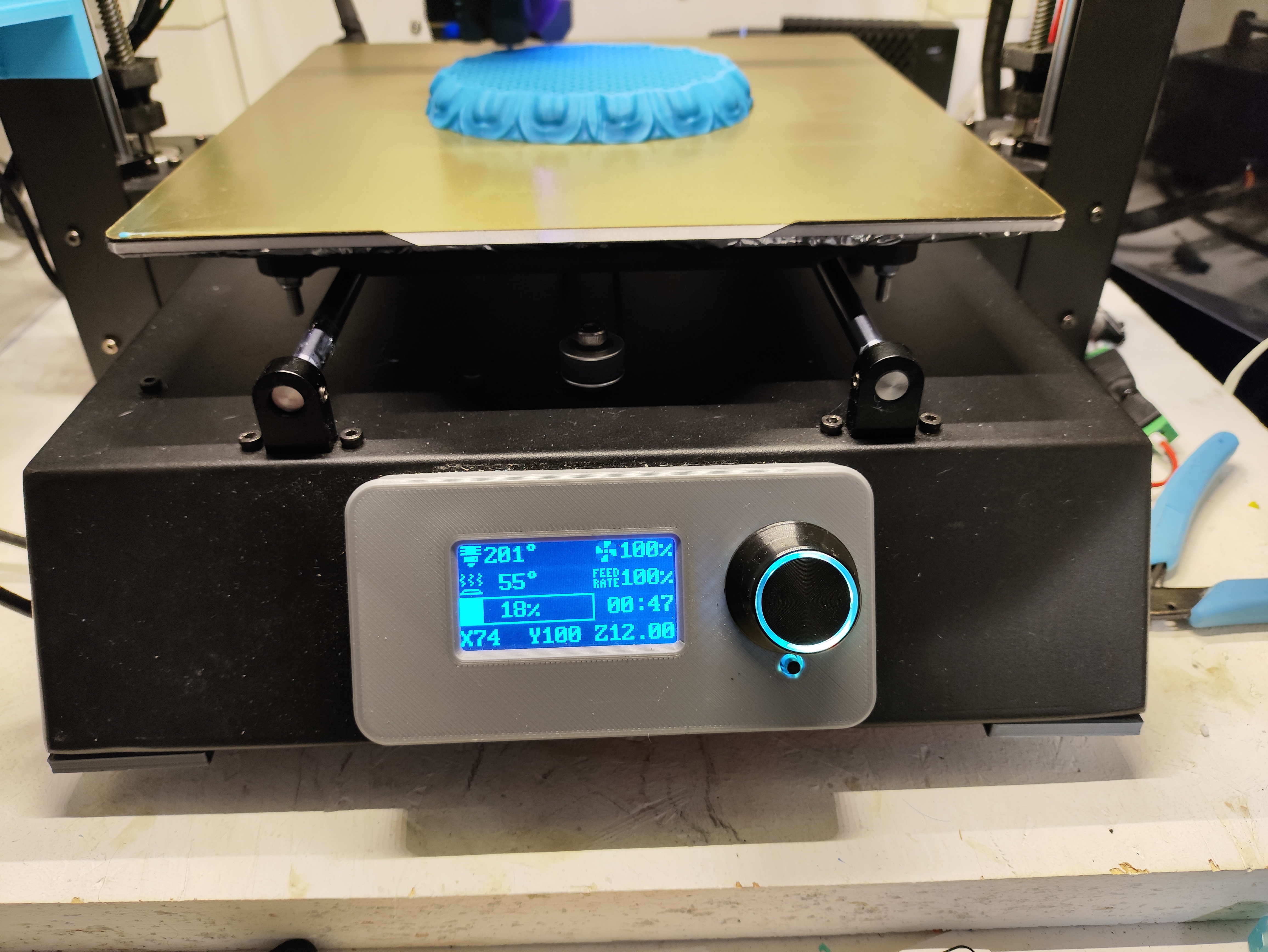

Với bộ phận này, bạn có thể sử dụng Tấm Nóng Ender 3 trên Anycubic i3 Mega (Ai3M).

Yêu cầu

Vì khay in Ender 3 chỉ dùng điện áp 24V, nên yêu cầu bạn phải chuyển đổi máy in sang 24V trước. Việc này đòi hỏi phải thay thế bộ phận làm nóng đầu phun (hotend heater) và tất cả quạt, không cần thay động cơ hoặc bo mạch Trigorilla. Tôi đề xuất bộ nguồn MeanWell LRS-350-24 cùng với bộ chuyển đổi đế của tôi cho việc chuyển đổi này.

Ngoài ra, tôi đặc biệt khuyên dùng cảm biến cân bằng bàn in (như BLTouch hoặc BIQU MicroProbe) vì những tấm nhiệt giá rẻ này không bao giờ phẳng hoàn hảo.

Vì khung đỡ bàn in dày hơn một chút so với bản gốc, có thể có một số điểm không tương thích, ví dụ như bộ căng dây Y (Y-tensioner). Vì lý do này, tôi đã loại bỏ bộ căng dây của mình và sử dụng loại bộ căng dây này thay thế, hoạt động tốt với tôi.

Ưu điểm của tấm nhiệt Ender 3 là:

• Lớn hơn (diện tích in khả dụng 235x235mm thay vì 220x220mm)
• Mạnh hơn một chút (0,4W/cm² thay vì 0,33W/cm³)
• Đủ dày để làm đế ổn định cho tấm PEI từ tính mà không cần kính ultrabase
• Nhẹ hơn (vì khung đỡ bàn in của tôi được in 3D và nhẹ hơn nhiều, cũng không cần kính ultrabase nữa)

Vật liệu cần thiết:

• Tấm nhiệt Ender 3 (bao gồm vít cân chỉnh và bàn in tùy chọn, tôi đề xuất tấm PEI từ tính)

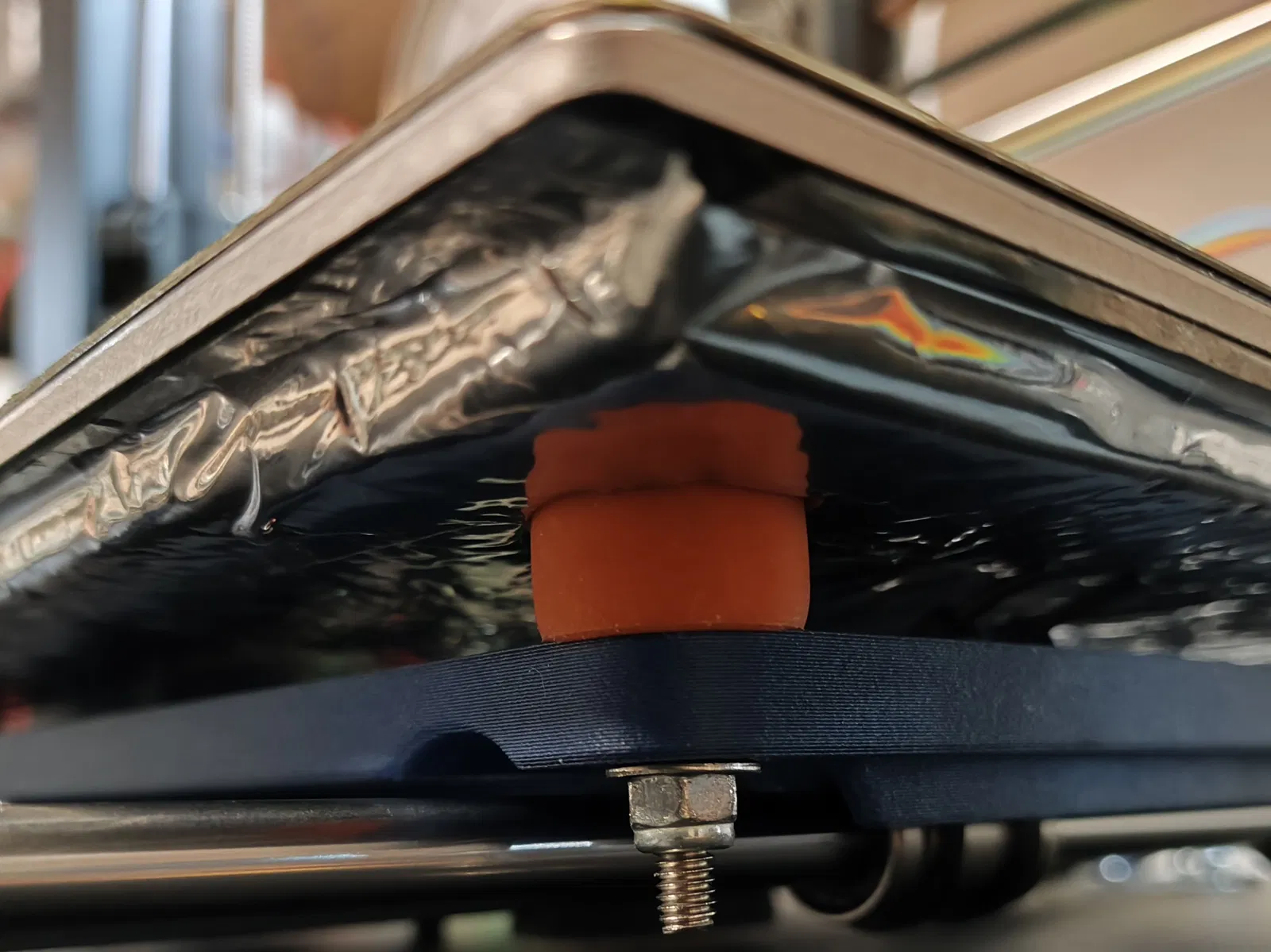

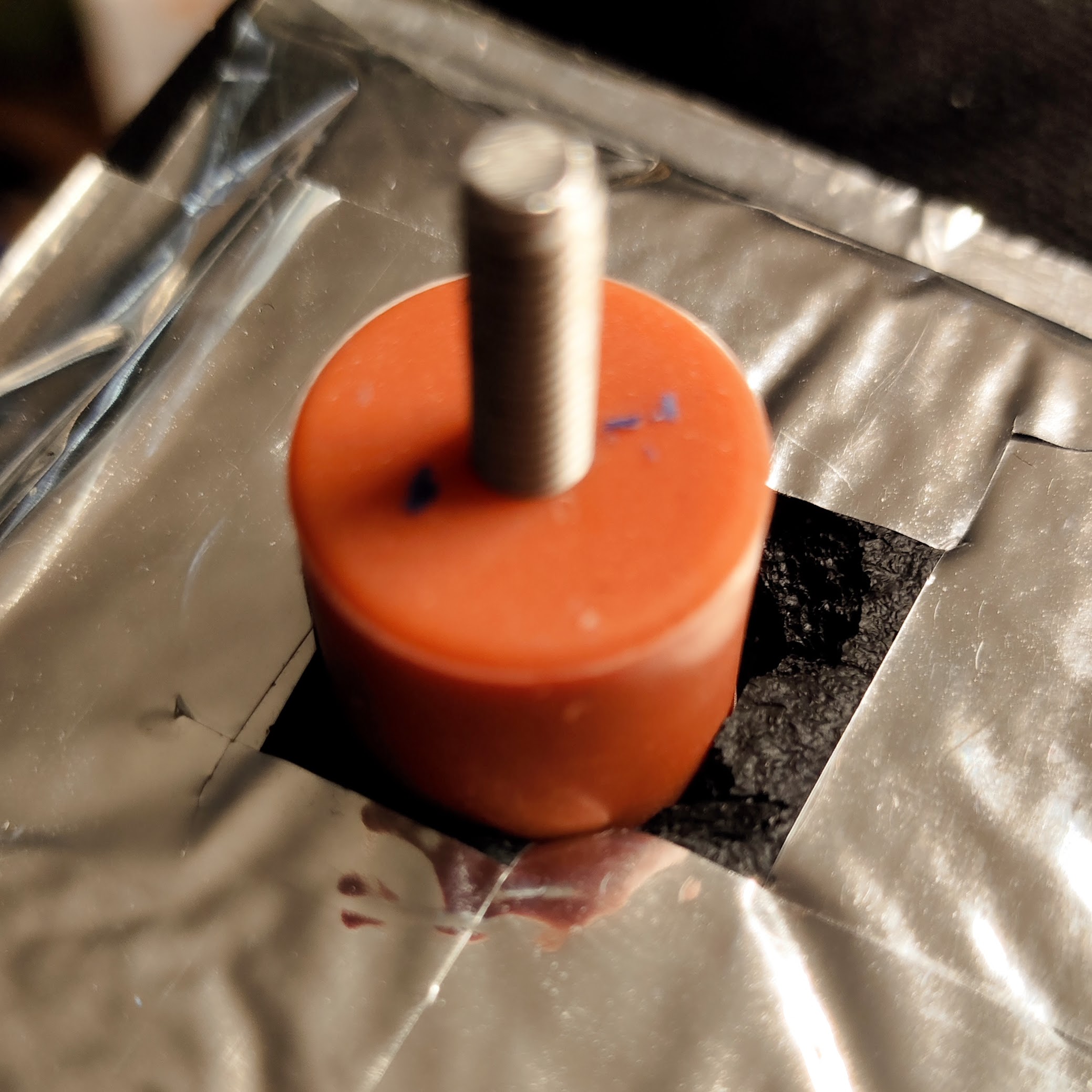

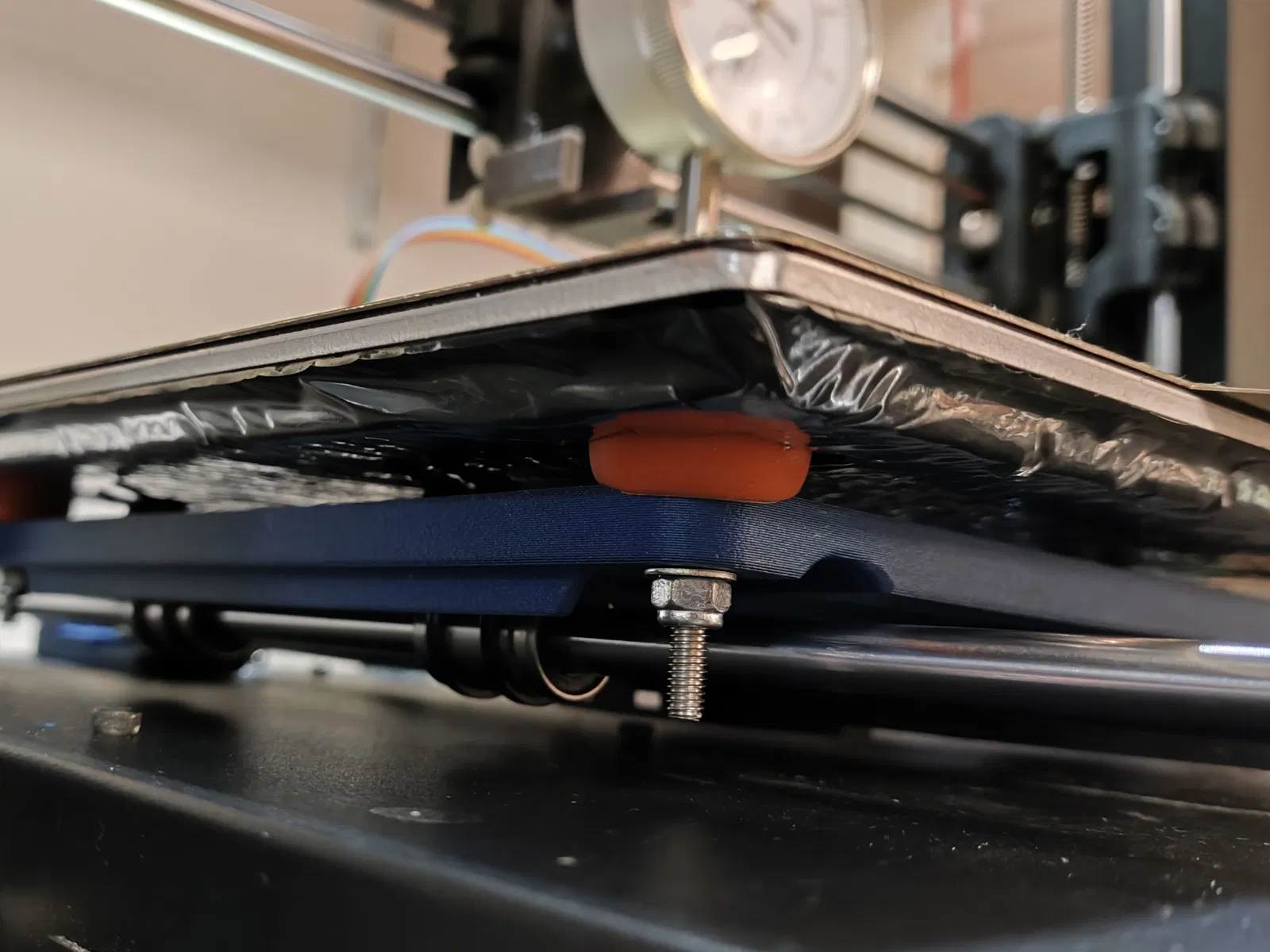

• Các bộ đệm cân chỉnh bằng silicon hoặc lò xo (khuyến nghị bộ đệm silicon)

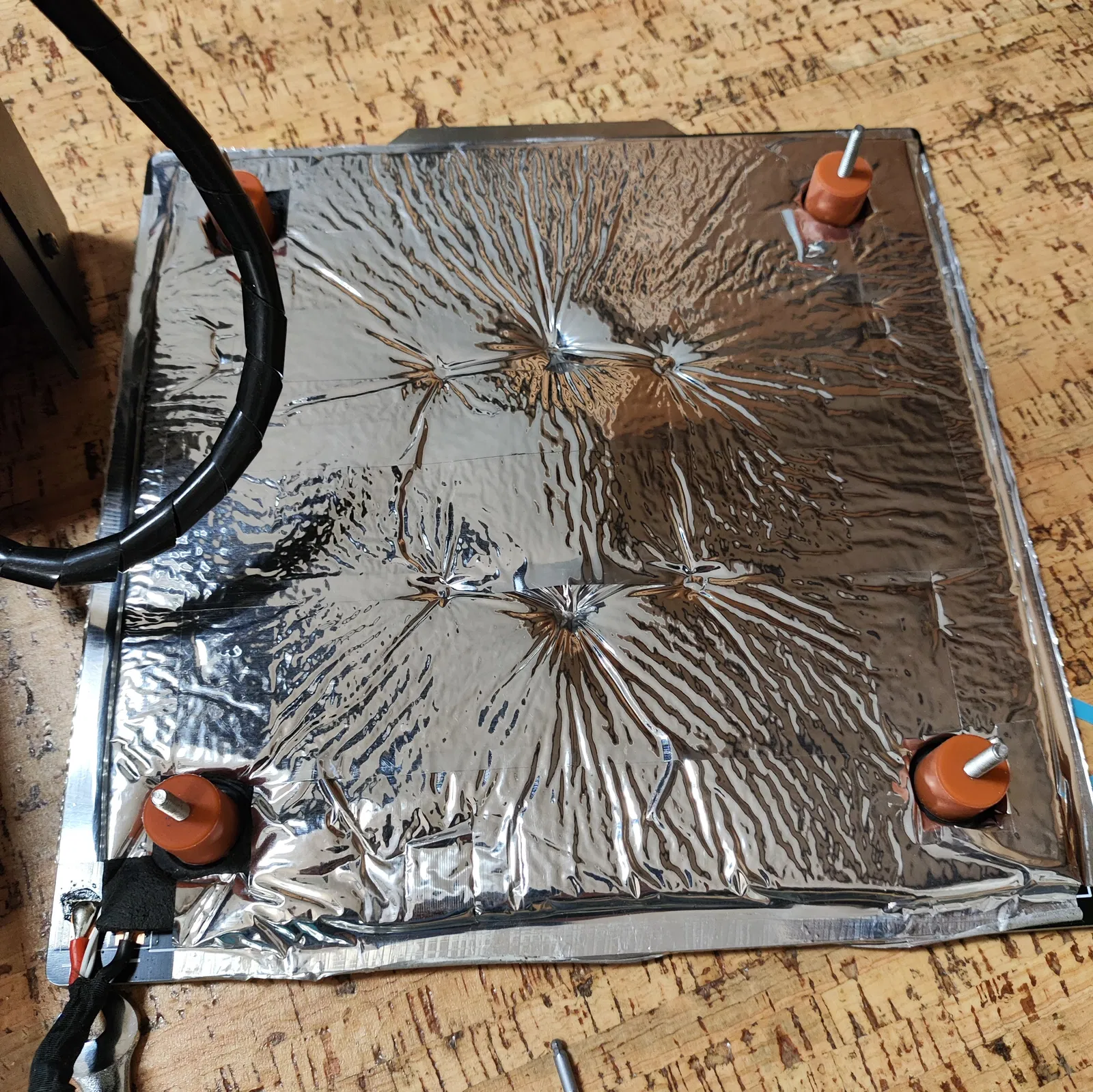

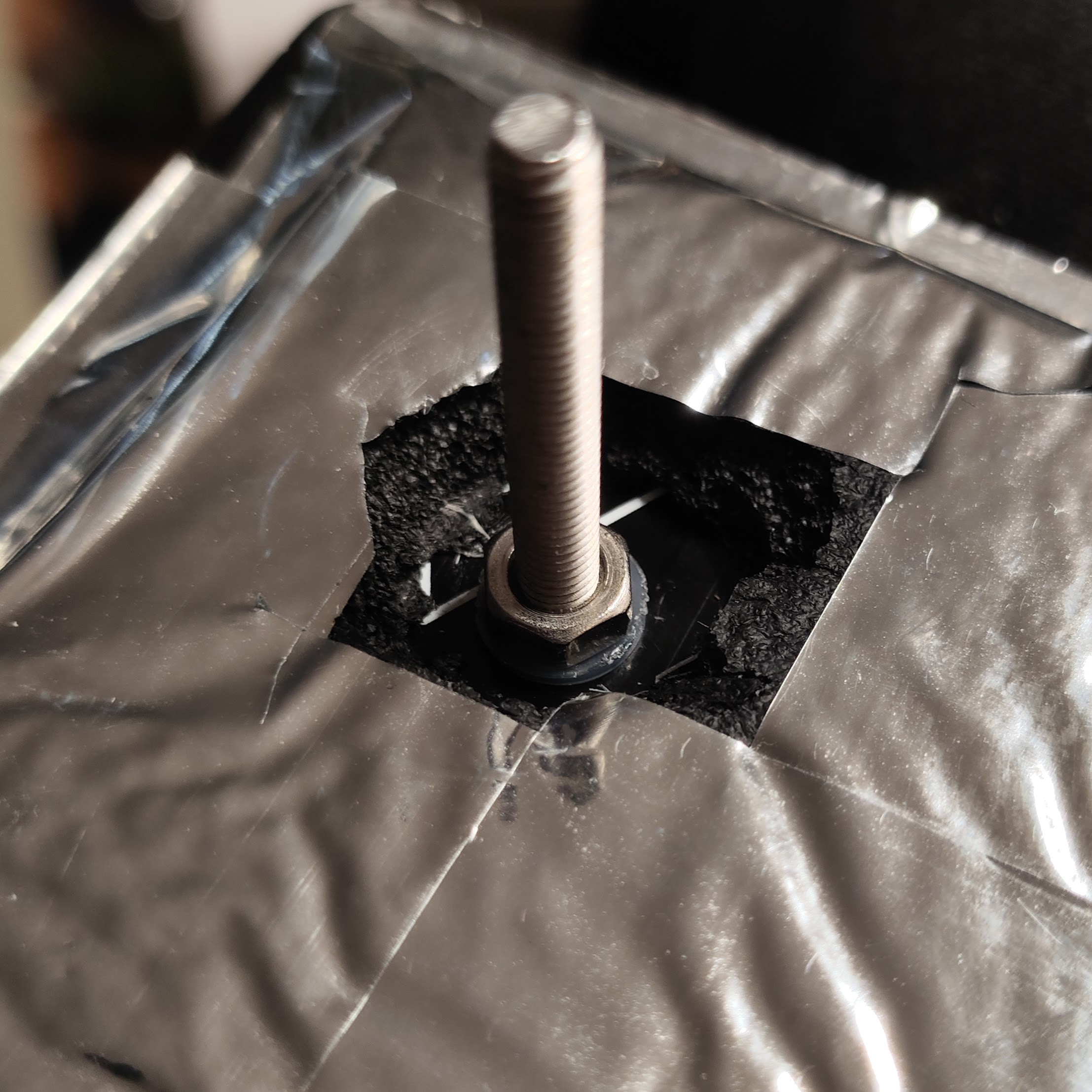

• Tôi đề xuất cách nhiệt cho bàn in
• Một vài dây nối dài cáp nhiệt và cảm biến nhiệt độ (bao gồm đầu nối WAGO nếu bạn không muốn hàn). Bạn có thể tái sử dụng dây của bàn Anycubic nếu muốn.
• Bốn đai ốc nyloc M4 (vòng chỉnh lớn không vừa)

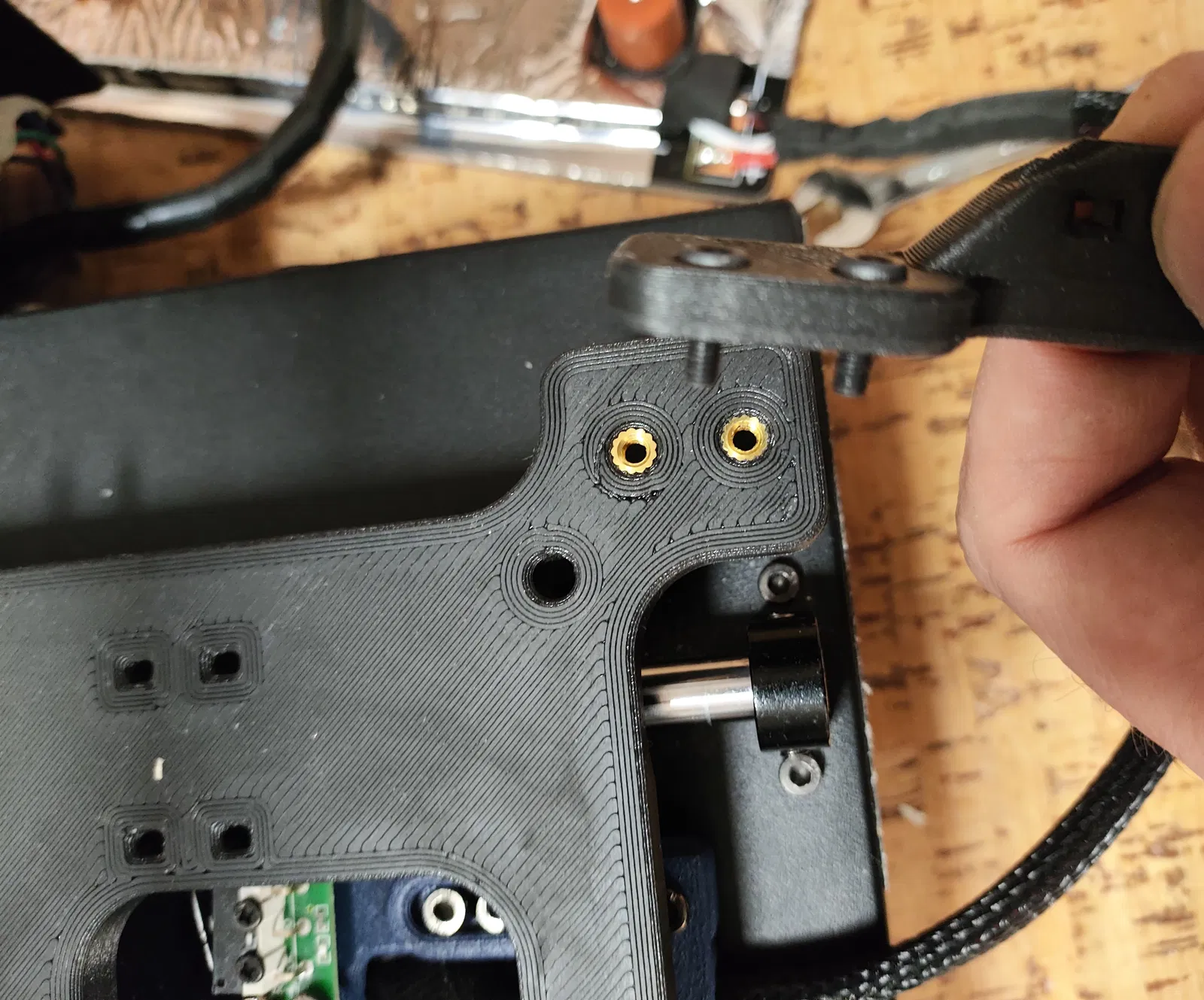

• 6-8 đai ốc chôn nhiệt M3x5x5, giống như loại dùng cho hầu hết các bản build Voron (hai cái ở mặt trước hiện không dùng nhưng dự kiến cho đế ADXL345 hoặc tay nắm)
• 3 hoặc 4 vòng bi tuyến tính LM8UU chất lượng công nghiệp (24x15mm có lỗ 8mm)
• Một vài dây rút nhỏ nhưng dài để gắn vòng bi tuyến tính vào khung đỡ

Với những hình ảnh được cung cấp, việc lắp ráp sẽ tự giải thích, nhưng tôi sẽ nhấn mạnh một số điểm không rõ ràng ở đây:

Đi dây bàn in và bù trừ điểm dừng cuối (end stop offset)

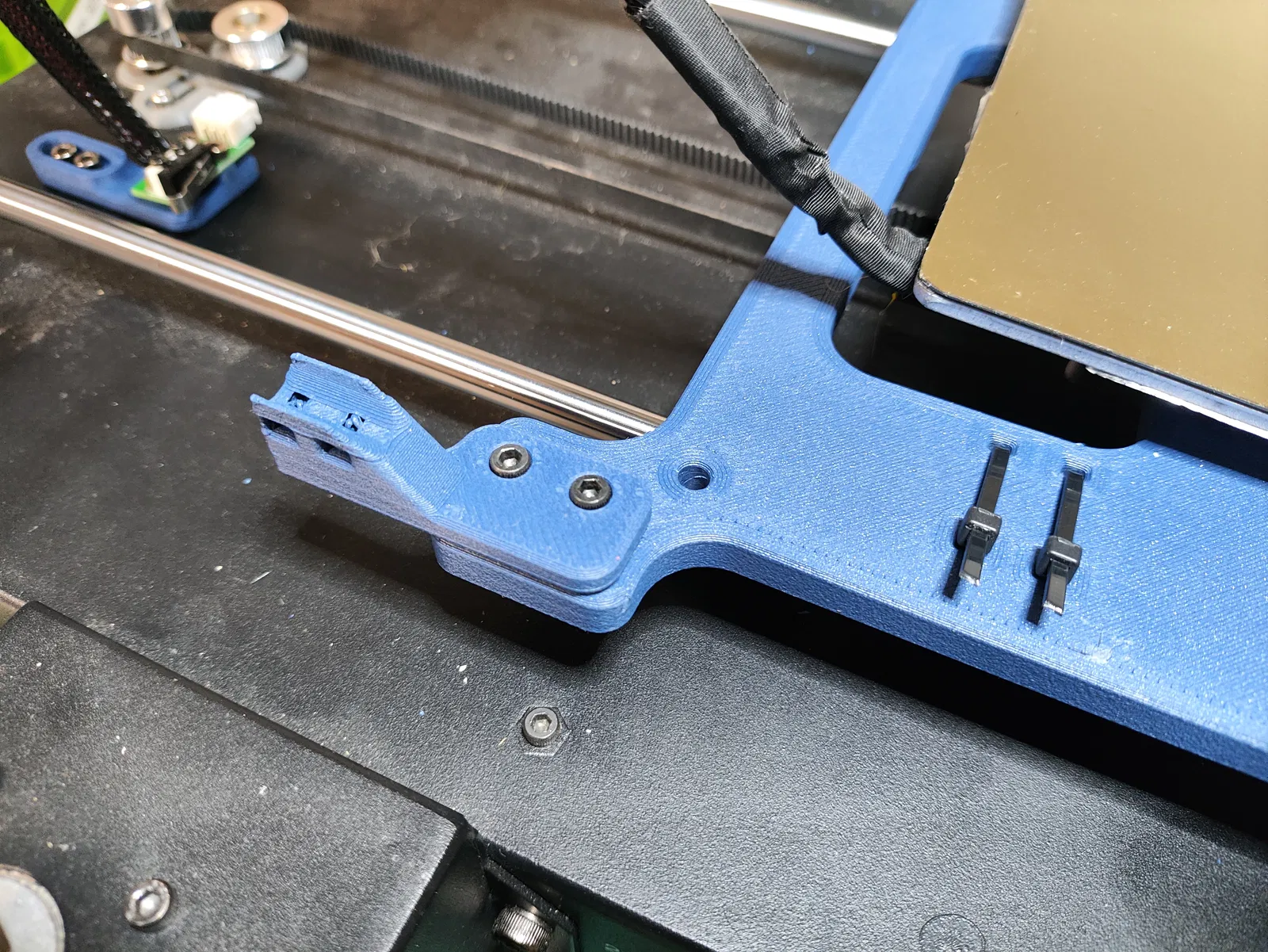

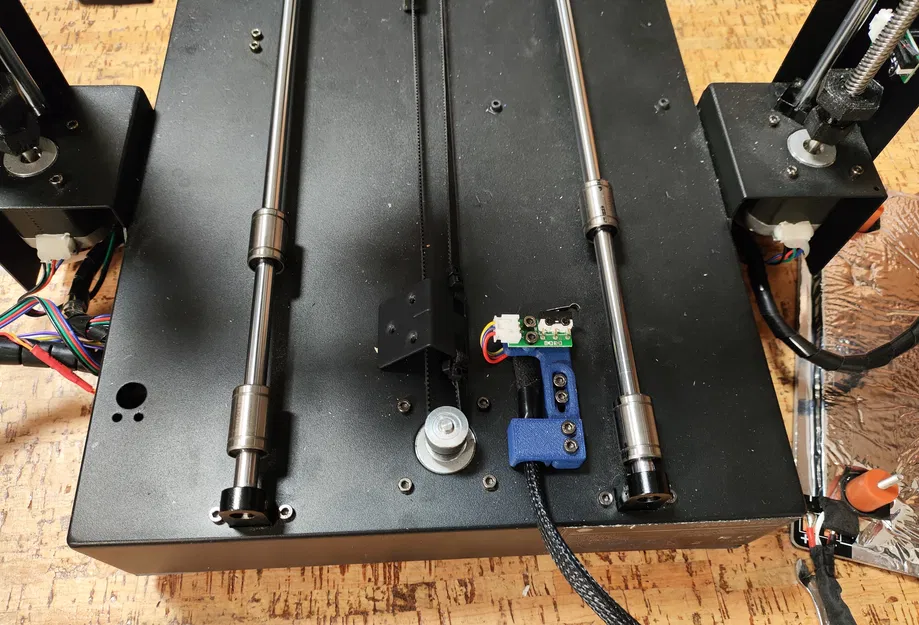

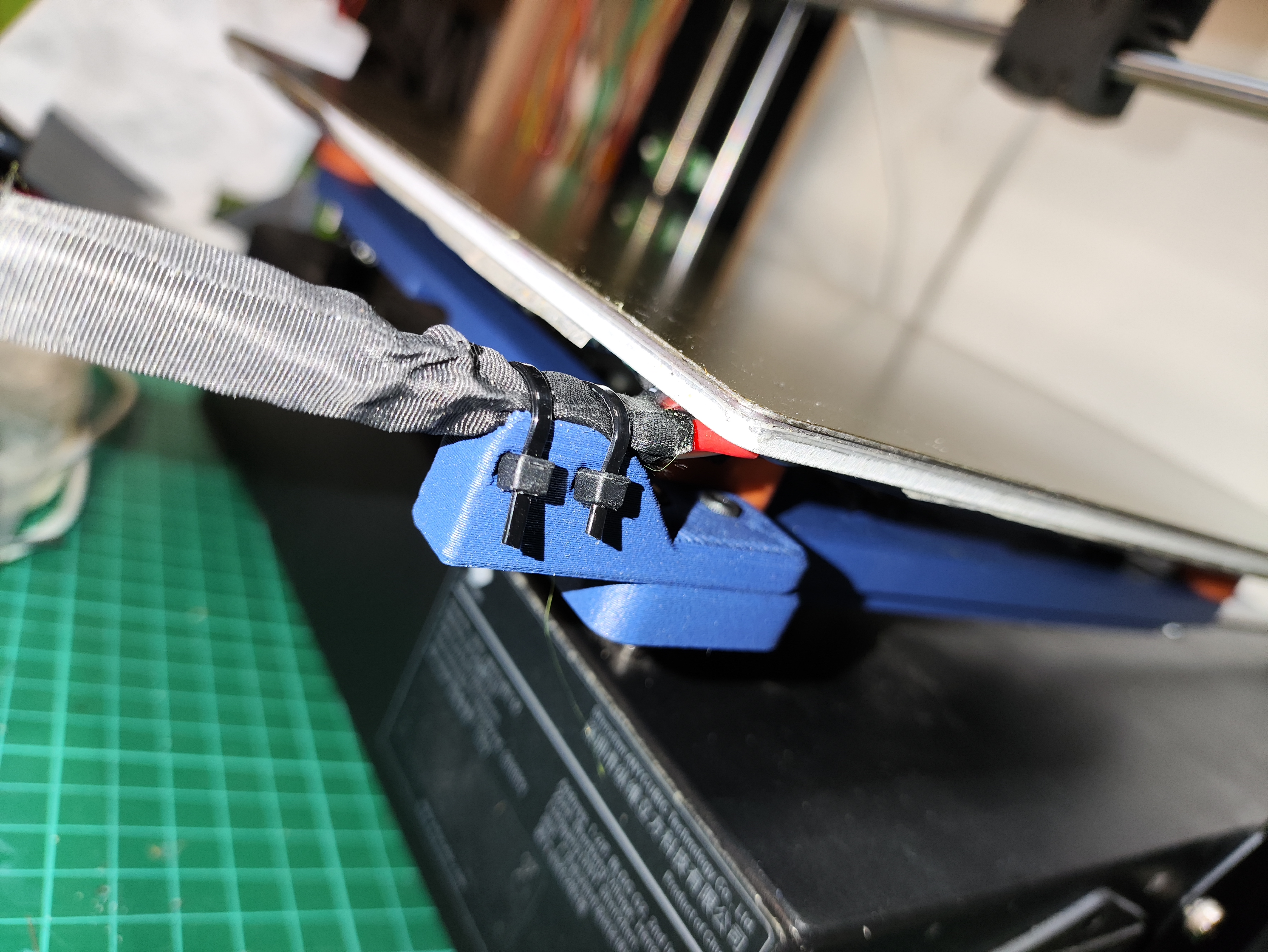

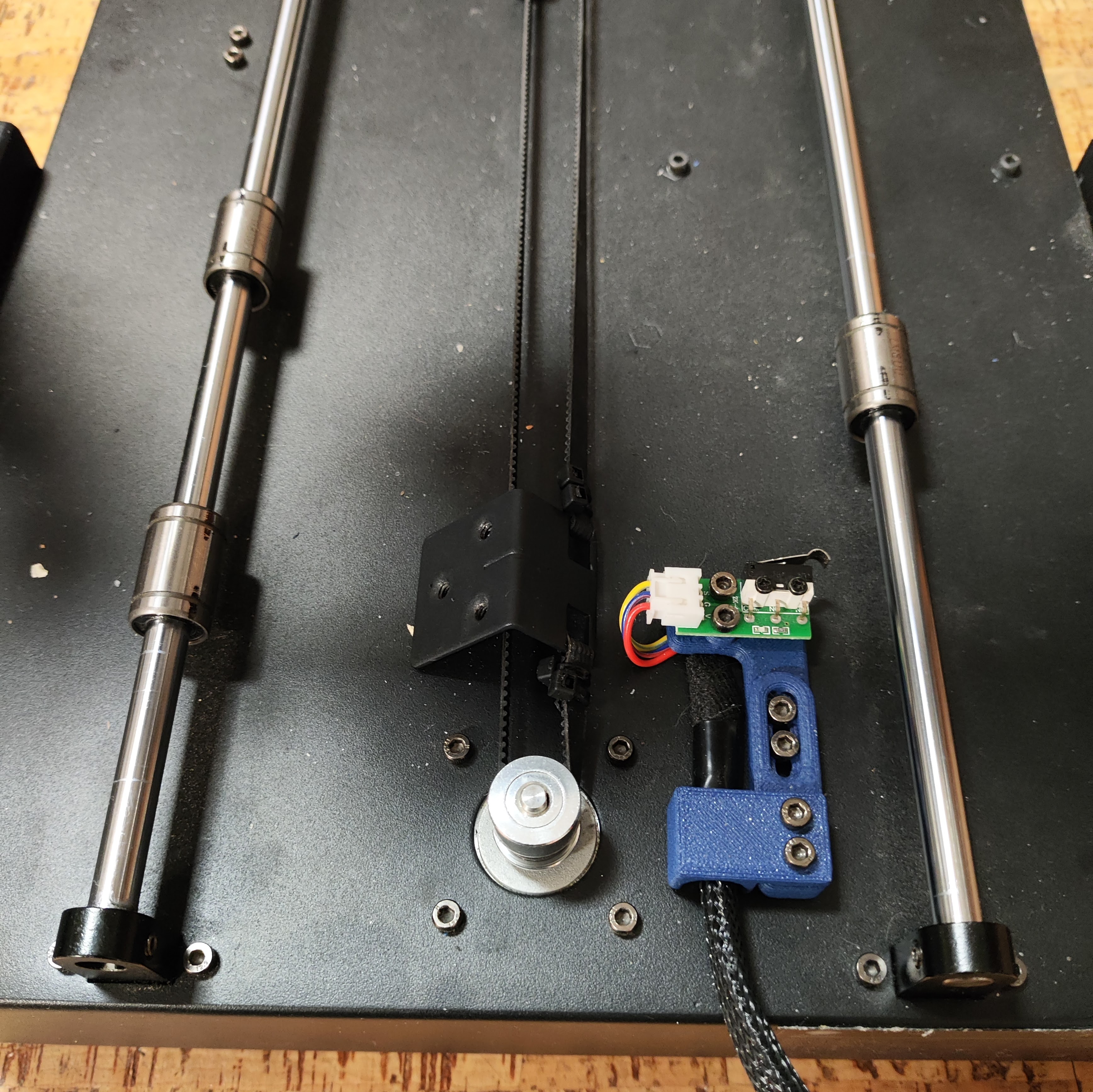

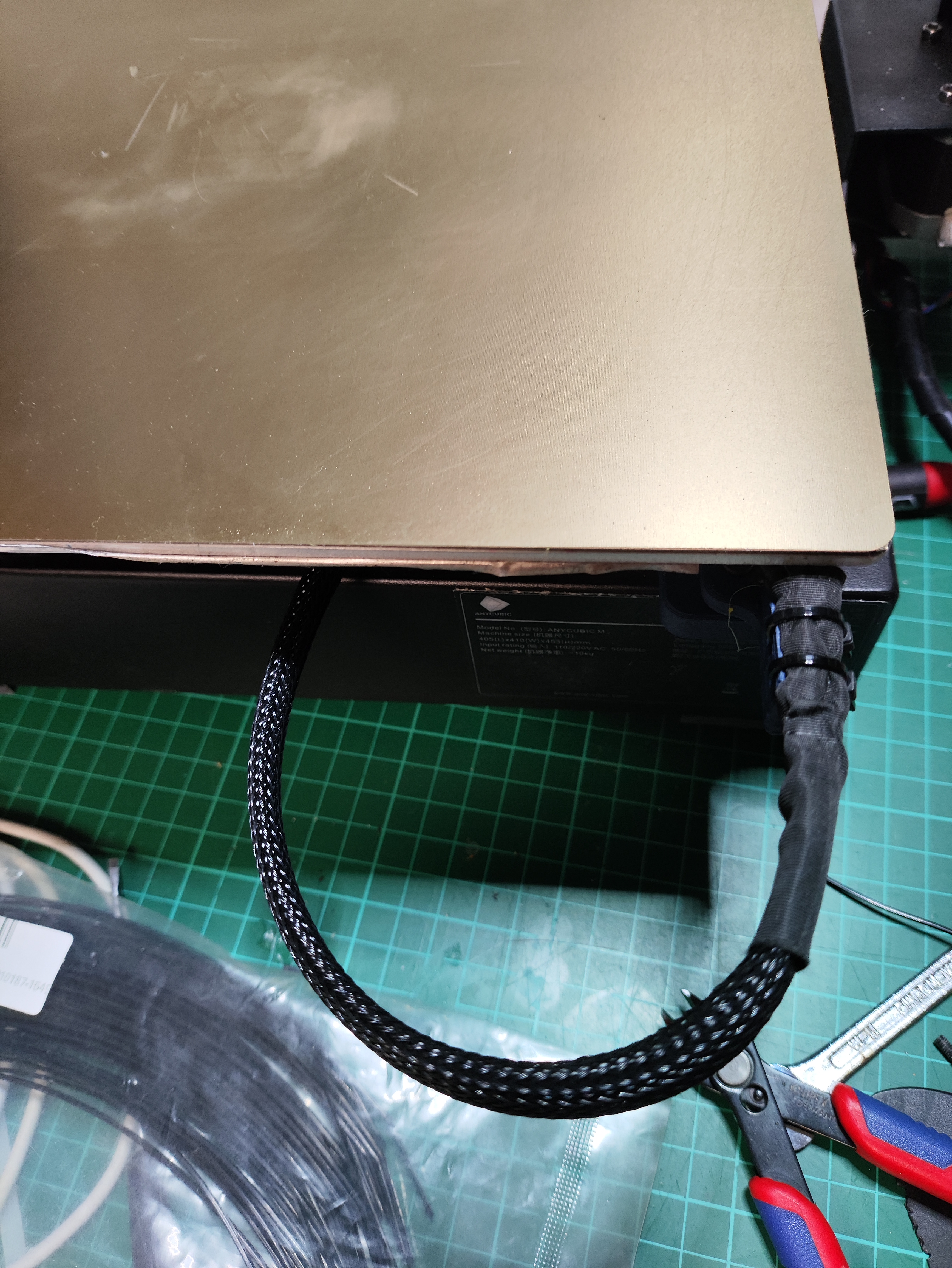

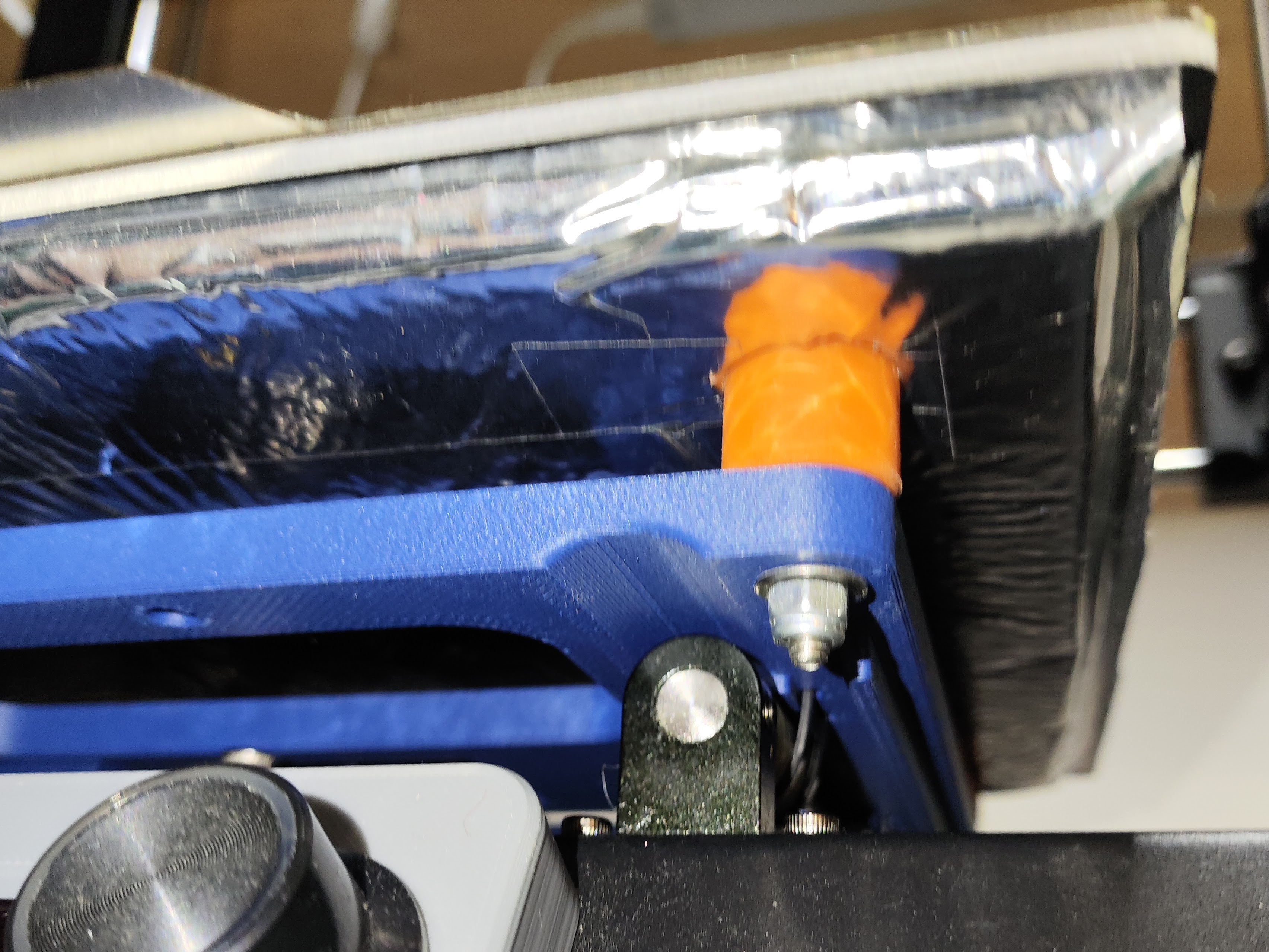

Dây của bộ phận làm nóng bàn in và cảm biến nhiệt độ không được luồn qua lỗ dẫn dây ban đầu vào bên trong vỏ máy. Thay vào đó, nó đi qua lỗ có bộ chặn cuối trục Y (Y end stop), vốn cần phải di chuyển một chút. Bạn có thể thấy từ hình ảnh rằng có hai bộ phận ép để bù trừ điểm dừng cuối và để giữ dây bàn in.

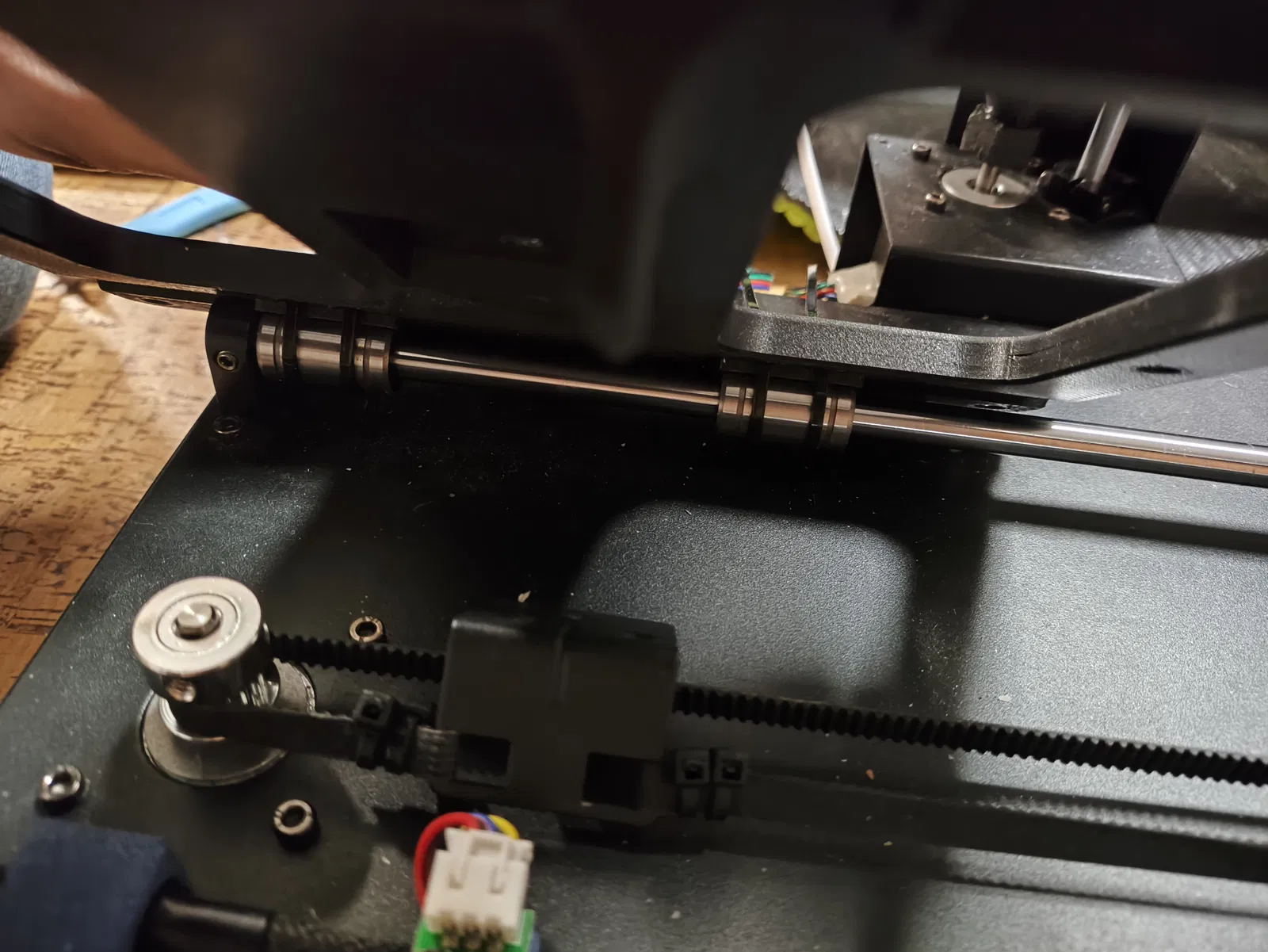

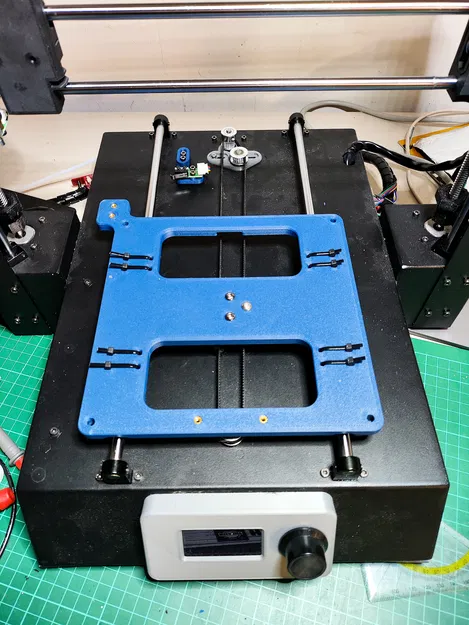

Cố định vòng bi tuyến tính vào khung đỡ bàn in

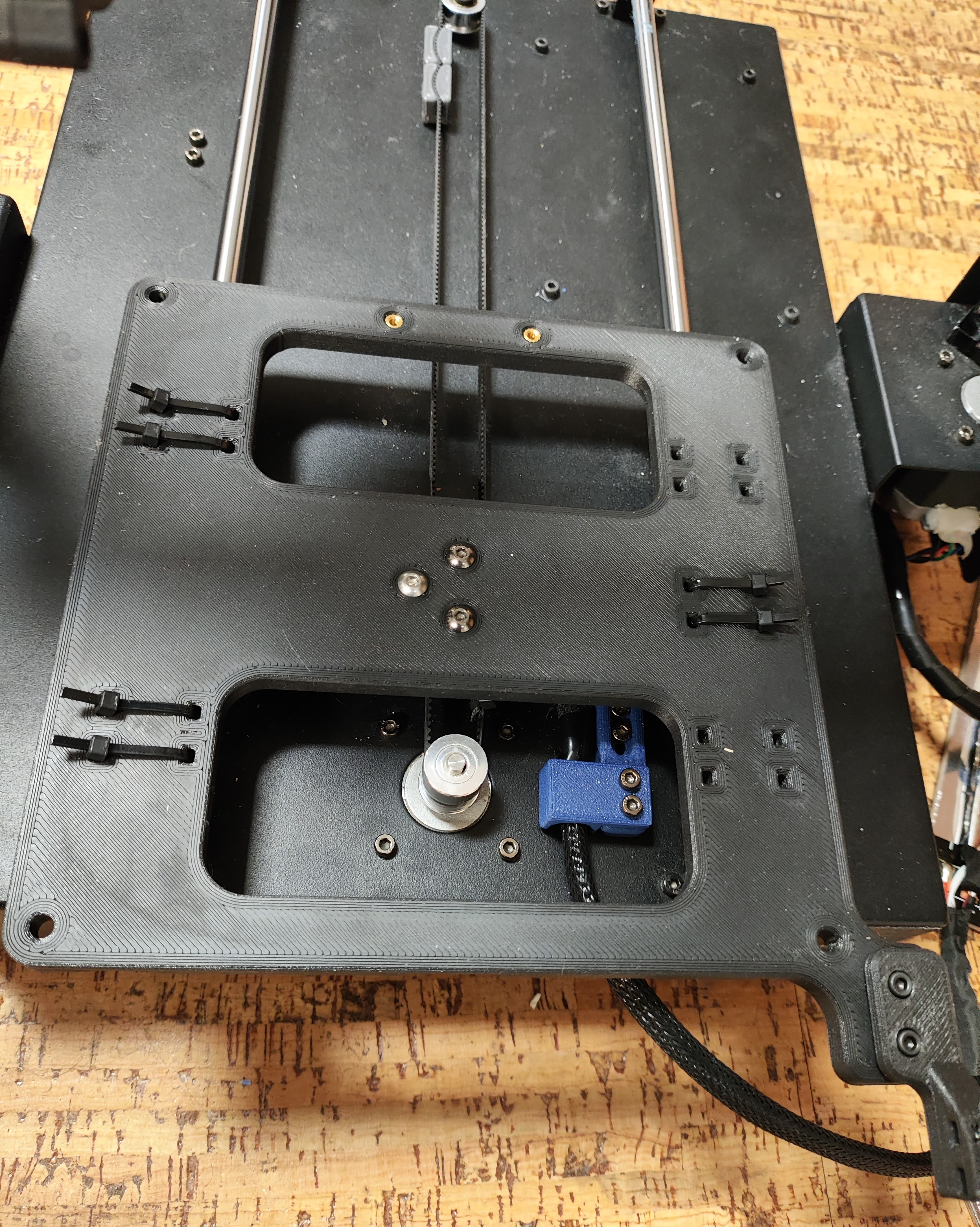

Tôi đã dùng dây rút để cố định các vòng bi tuyến tính vào khung đỡ bàn in. Prusa đã làm theo cách này trong nhiều năm và có vẻ hoạt động tốt.

Việc luồn dây rút qua các lỗ trên khung đỡ từ phía dưới hơi khó khăn, nhưng với chút khéo léo, bạn có thể làm nhanh chóng.

Vòng bi tuyến tính

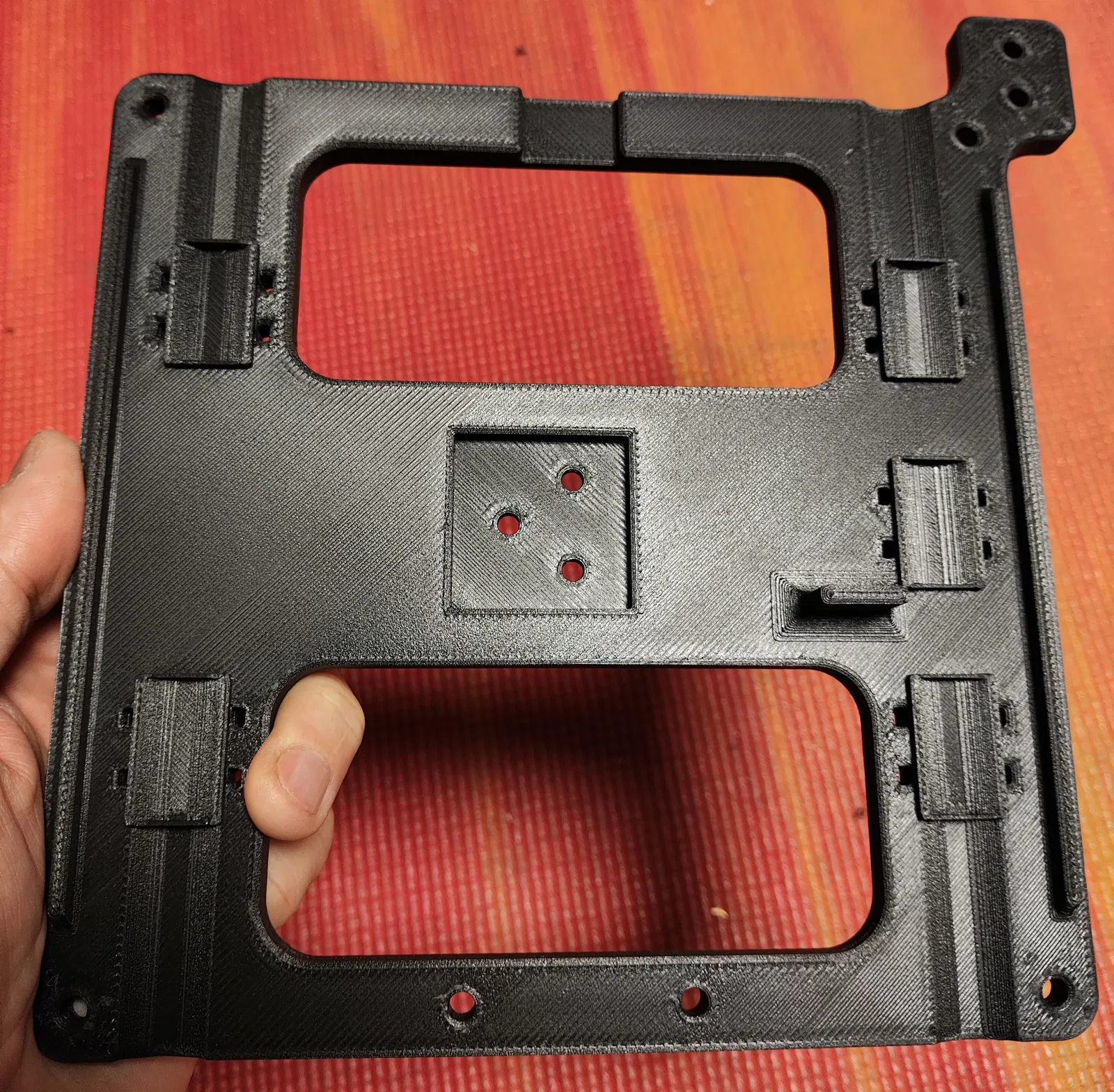

Bạn có thể chọn giữa ba hoặc bốn vòng bi tuyến tính LM8UU trên khung đỡ bàn in. Ban đầu tôi chọn bốn vì không chắc khung đỡ bàn in có đủ chắc chắn không và với bốn vòng bi, khoảng cách giữa điểm tiếp xúc và vít cân chỉnh sẽ ngắn hơn.

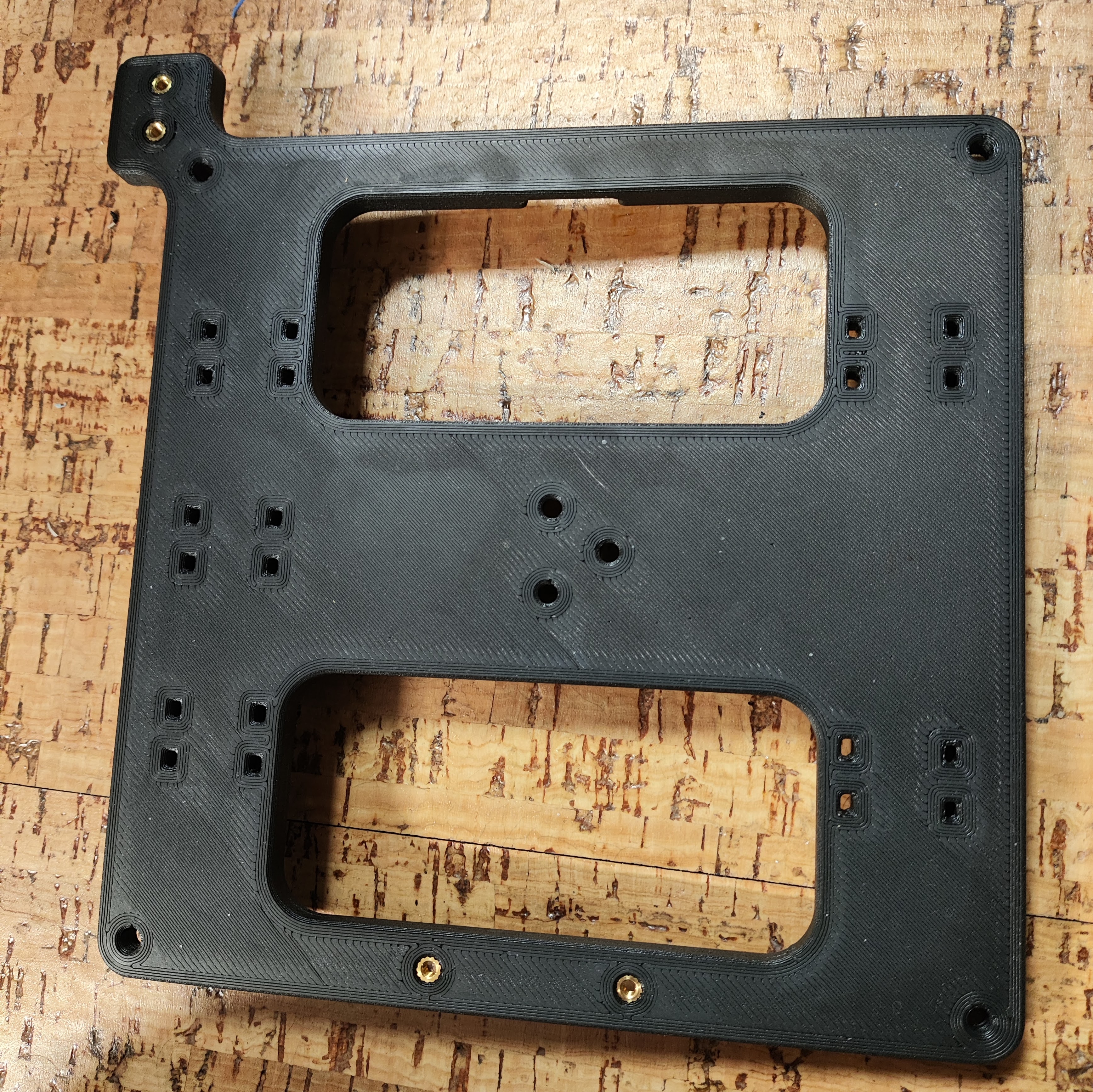

Phần in đầu tiên được in bằng PETG-CF và tôi dùng ít vật liệu độn hơn một chút, nên nó hơi linh hoạt nhưng nhìn chung rất chắc chắn.

Sau đó, tôi đã thiết kế lại khung đỡ và tạo tùy chọn sử dụng ba vòng bi thay vì bốn. Với ba vòng bi, việc tiếp xúc không bị quá tải và chắc chắn đủ ổn định cho bàn in mà tôi in lần cuối bằng ABS-CF, bốn lớp vỏ và 40% vật liệu độn lưới (grid infill). Nó rất cứng và chắc chắn.

Cài đặt in

Tôi đã in phiên bản cuối cùng của các bộ phận bằng ABS-CF, nhưng tôi đoán PETG cũng đủ chắc chắn.

Dùng nhiều đường bao tường (tôi đã in với đầu phun 0,6mm và 4 lớp vỏ / lớp trên / lớp dưới và 45% vật liệu độn lưới, rất cứng và chắc. Bản in đầu tiên của tôi dùng PETG-CF (màu xanh) nhưng chỉ có 25% vật liệu độn lưới và ít lớp vỏ hơn, do đó không cứng bằng bản in ABS-CF (màu đen).

Tôi không thể đảm bảo, nhưng tôi đoán bản in PETG không có CF sẽ đủ cứng nếu bạn có đủ lớp vỏ / vật liệu độn.

Tôi đã cung cấp tất cả các tệp STEP để bạn thuận tiện. Đừng ngần ngại cải tiến nhé!

Nếu bạn thích thiết kế này, vui lòng đánh giá, thích và đăng tải thành quả của bạn. Xin cảm ơn!
