Quạt PC Noctua 120mm Không Cánh Cho Xưởng, Bàn Làm Việc Và Giường Ngủ

ĐANG TIẾN HÀNH

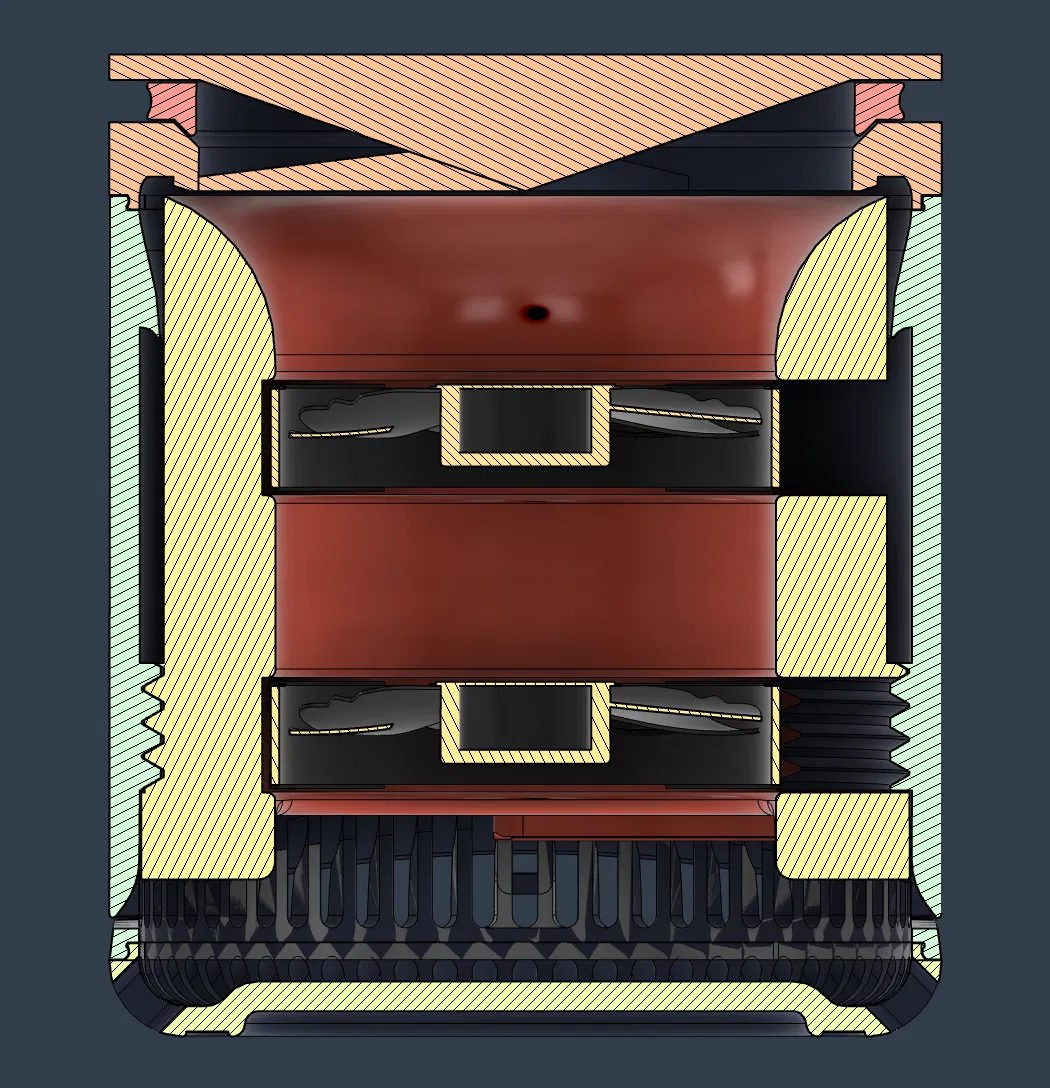

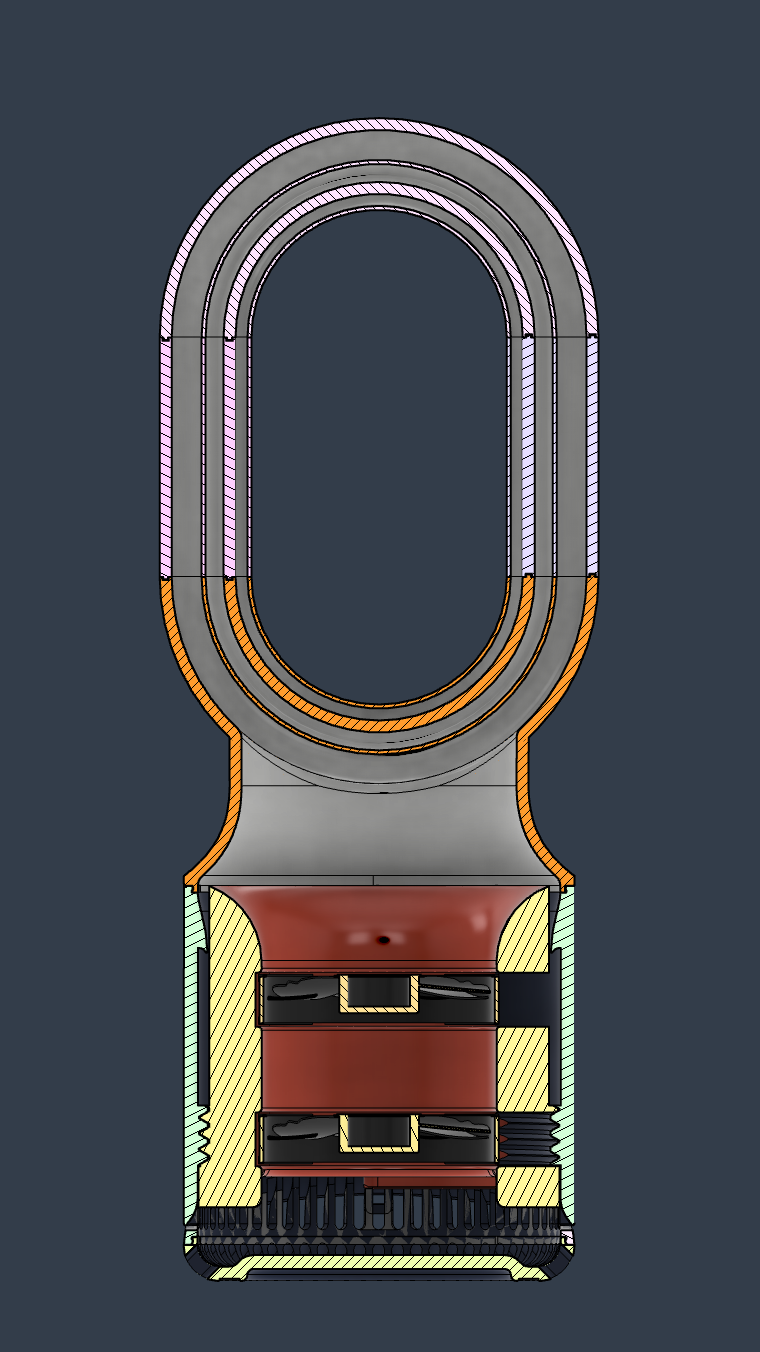

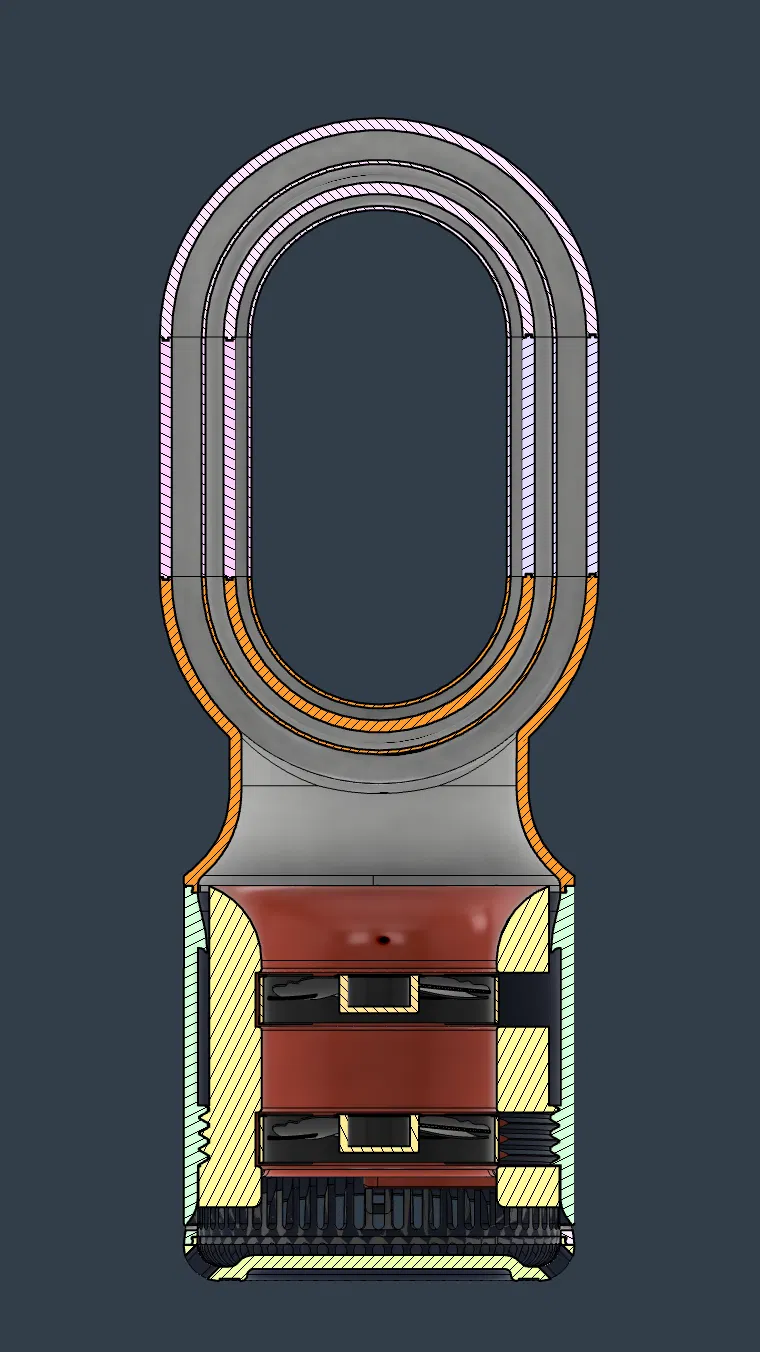

Đây là cái vỏ quạt, có thể gắn một hoặc hai quạt 120mm x 25mm vô.

• Có 5 kiểu chỉnh hướng gió
• Hai kích cỡ đế cho quạt đơn hoặc đôi
• Chỉnh hướng được với 2 kiểu chóp nhỏ hơn

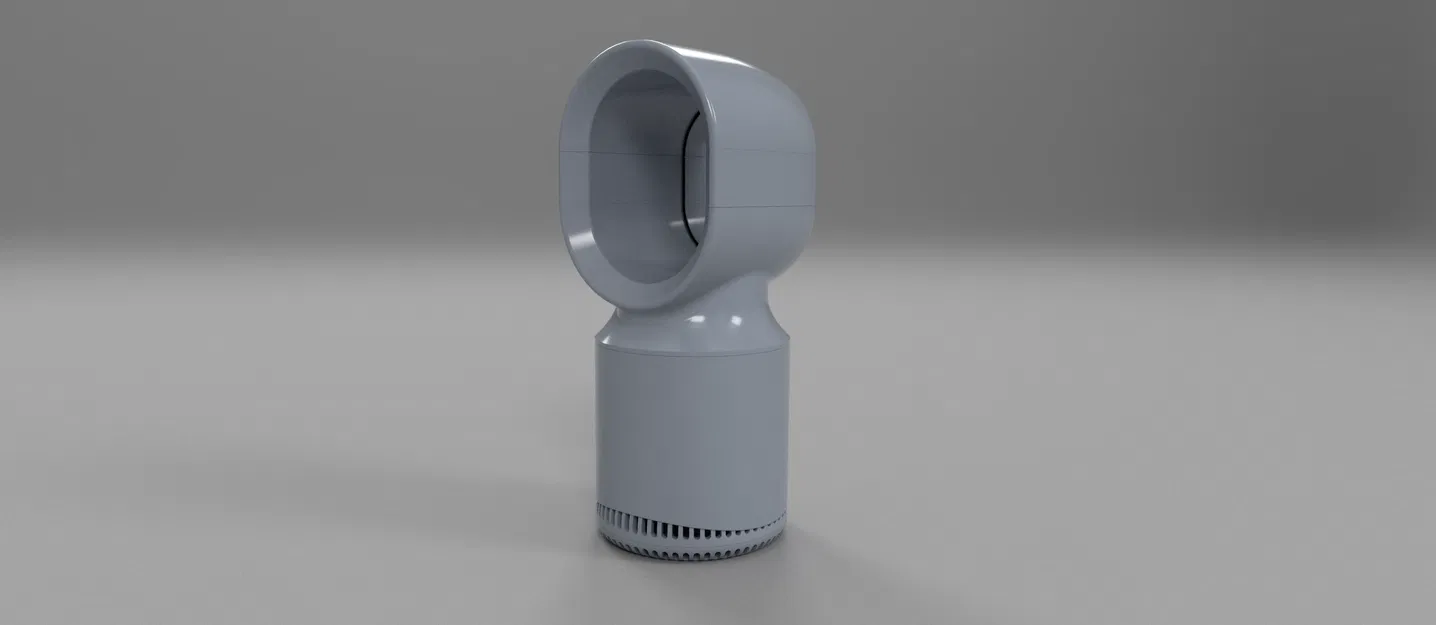

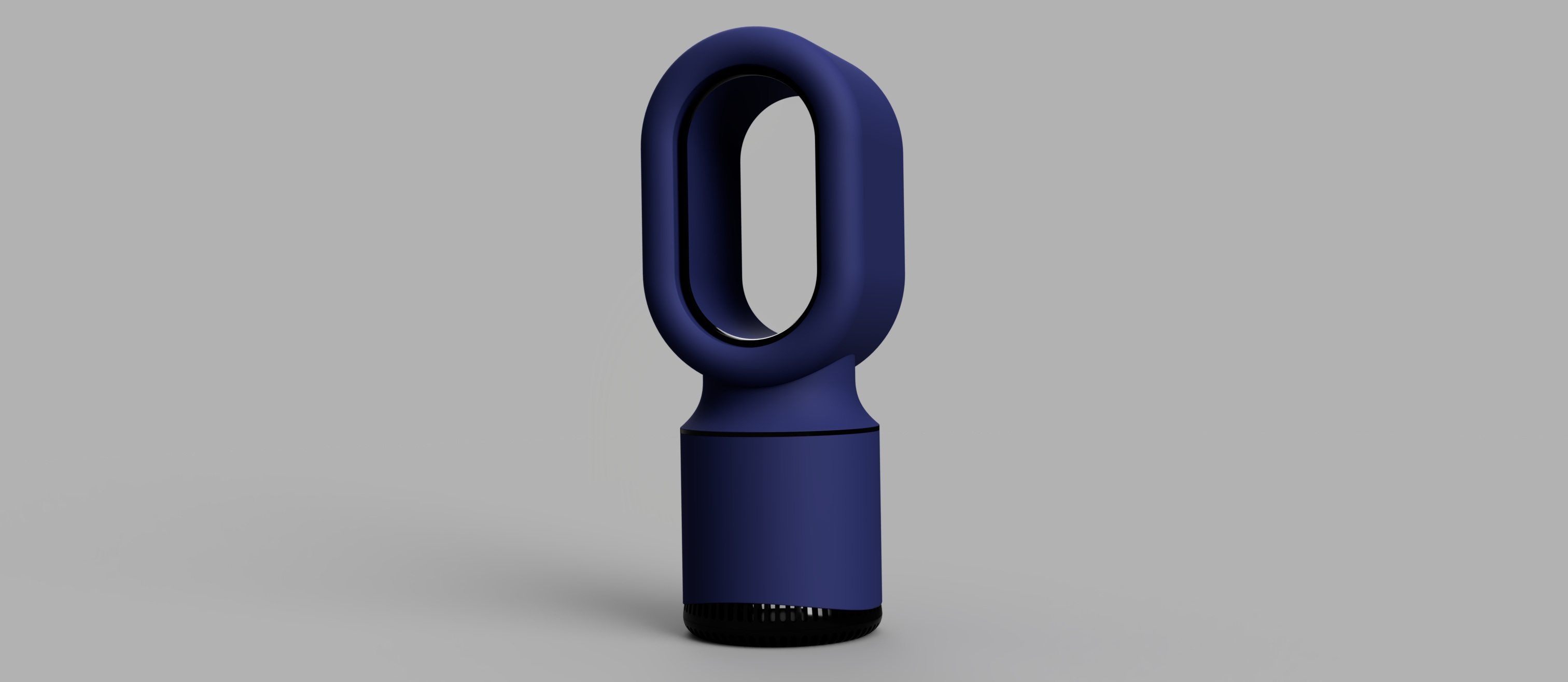

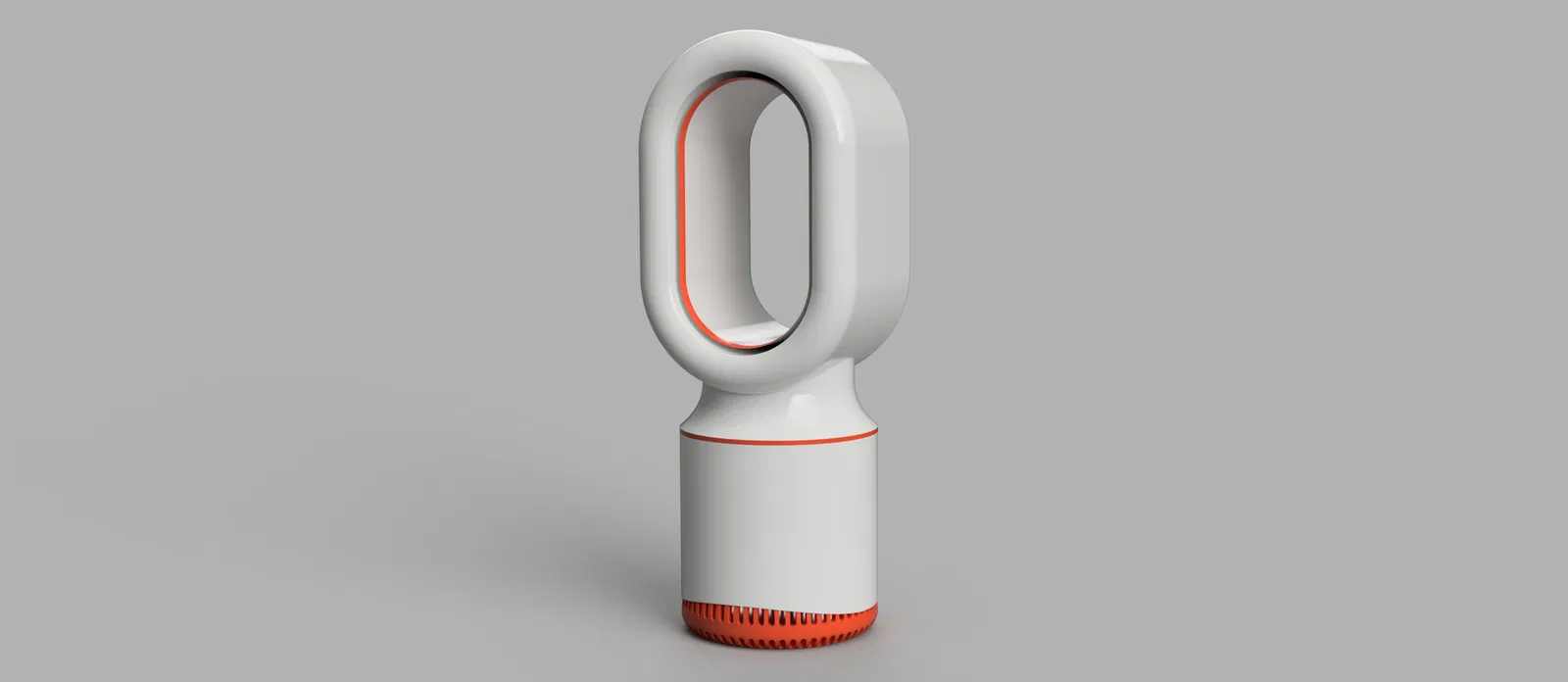

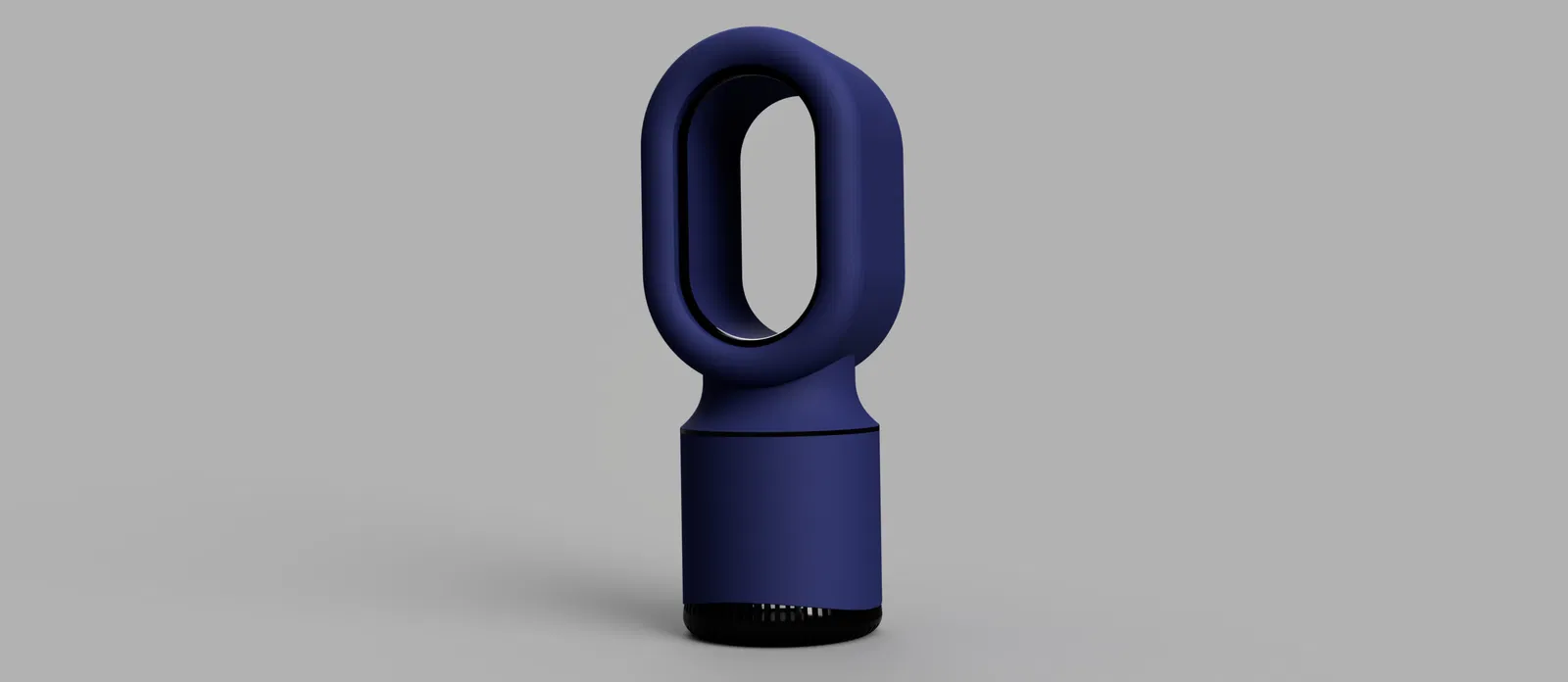

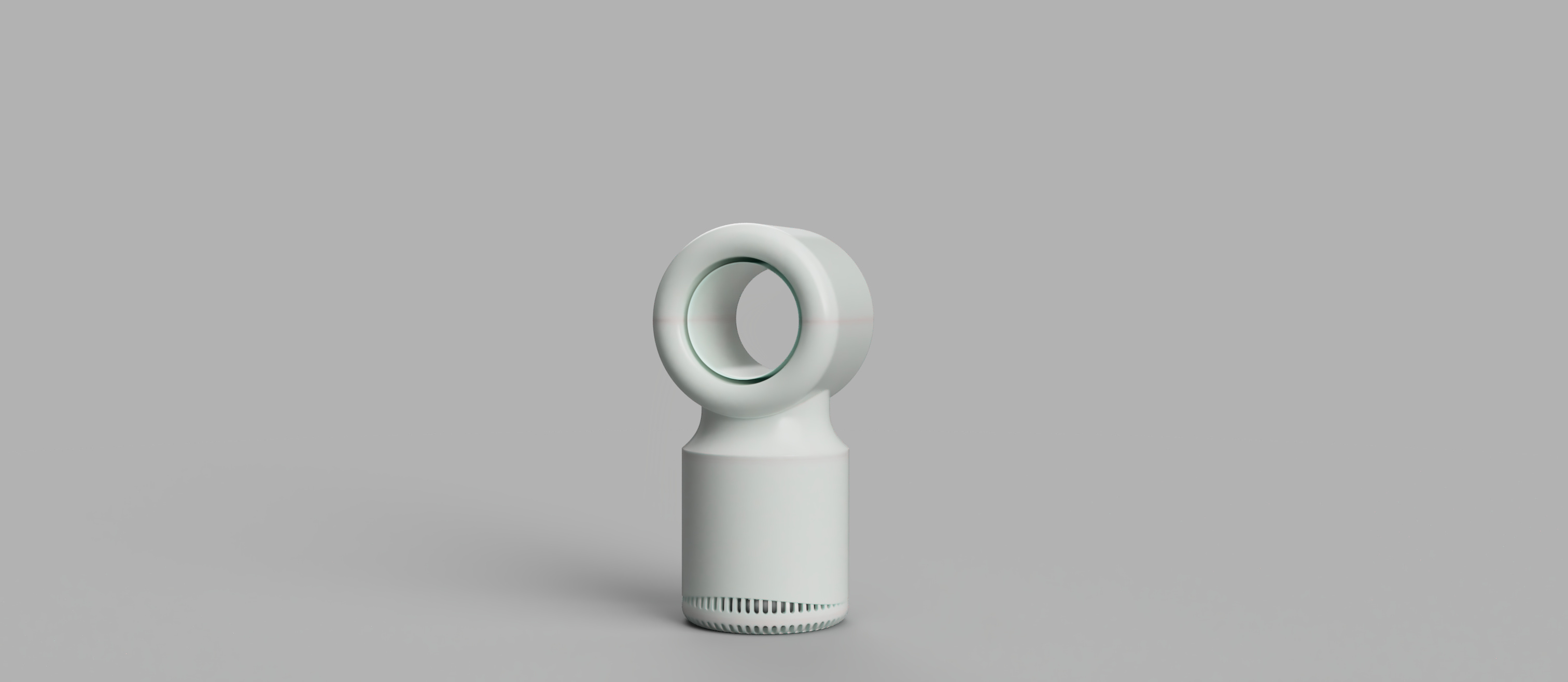

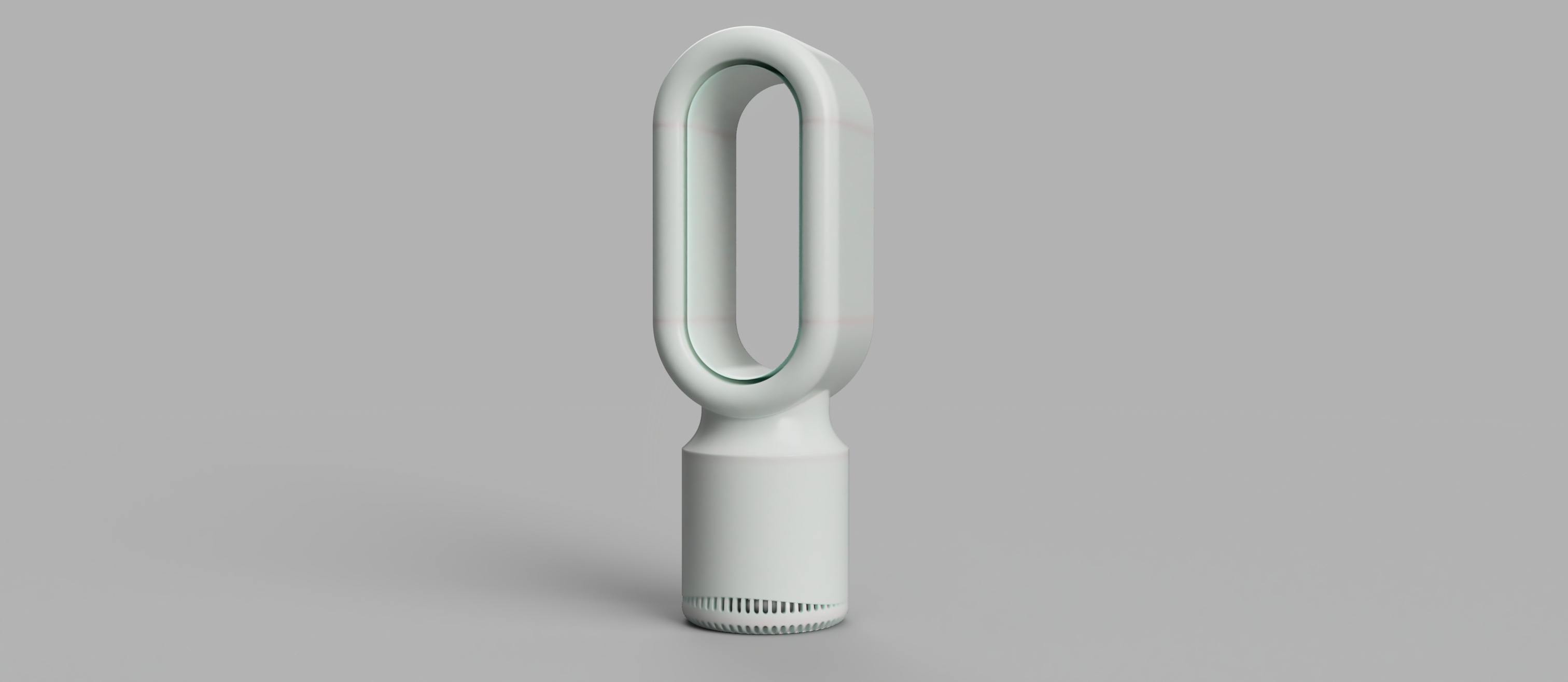

• Ba kích cỡ vành kiểu (Dyson)
• Cần keo để dán kiểu vành (Dyson)

_

_

Hướng dẫn:

Hướng dẫn in:
In các bộ phận chóp với độ đặc 50%. Tôi khuyên nên in mọi thứ với 4 hoặc 6 lớp vỏ.

Nên dùng hỗ trợ dạng cây.

Hướng dẫn lắp ráp (Thân chính):

1. In các bộ phận bạn muốn (Ghi chú file sẽ chỉ rõ cần bộ phận nào)
2. Kiểm tra độ khớp của lõi với Thân chính
3. Gắn quạt vào Lõi với dây hướng ra xa Lõi. Đảm bảo mặt sau quạt (có nhãn và dây) hướng ra xa ren.
4. Luồn dây quạt xuống qua các khe giữ dây và vào kênh quản lý dây ở dưới.
5. Vặn Lõi vào Thân chính
6. Luồn dây qua lỗ quản lý dây ở mặt sau Thân chính
7. Ấn Đế vào đáy Thân chính

_

_

Hướng dẫn lắp ráp (Bộ chỉnh hướng gió):

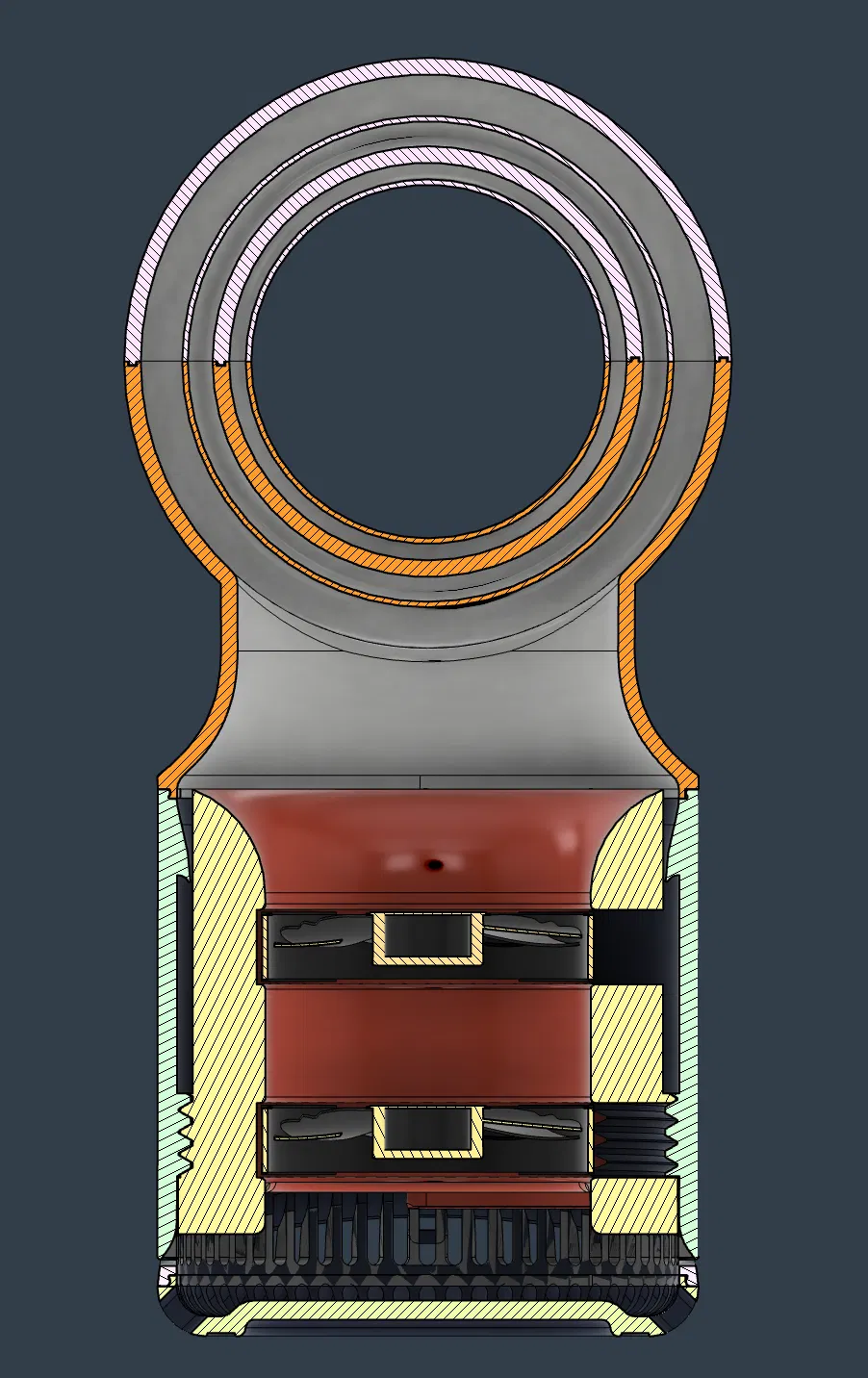

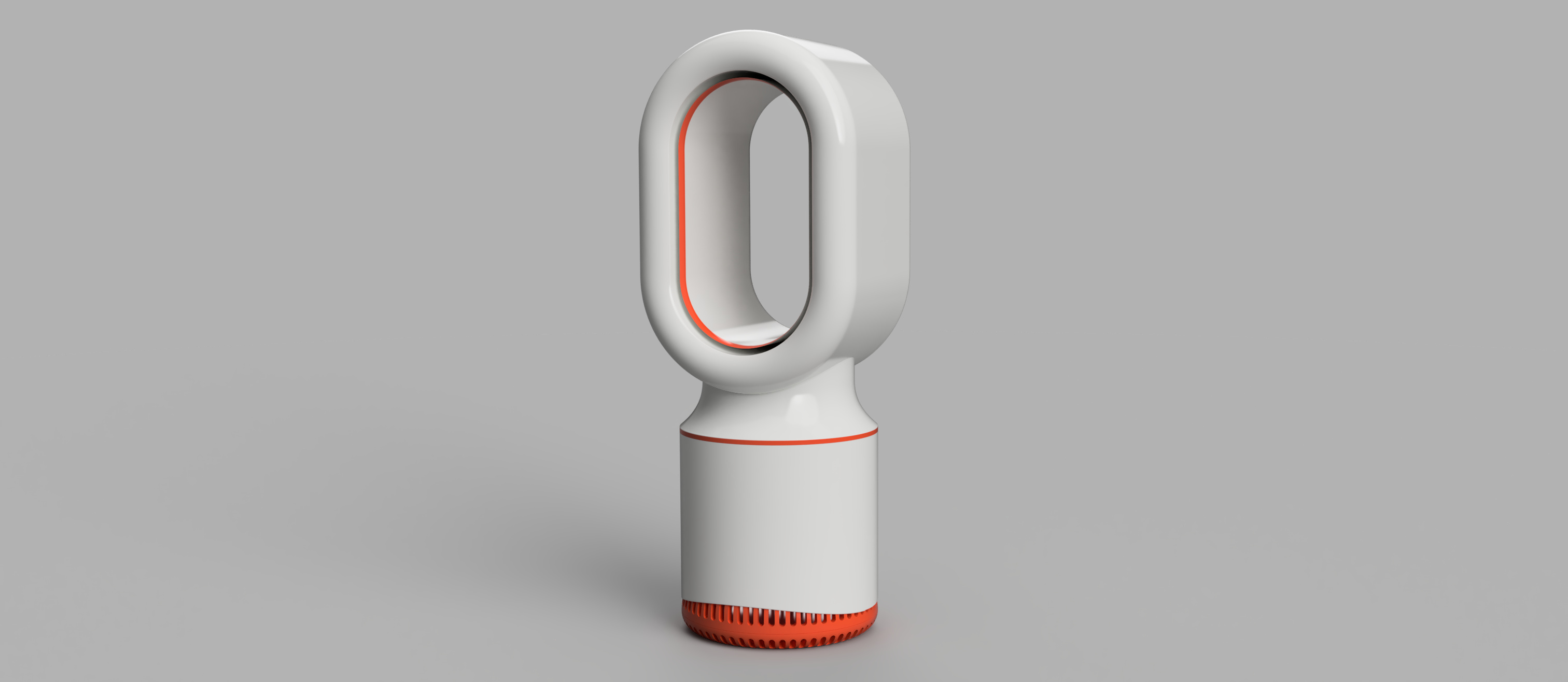

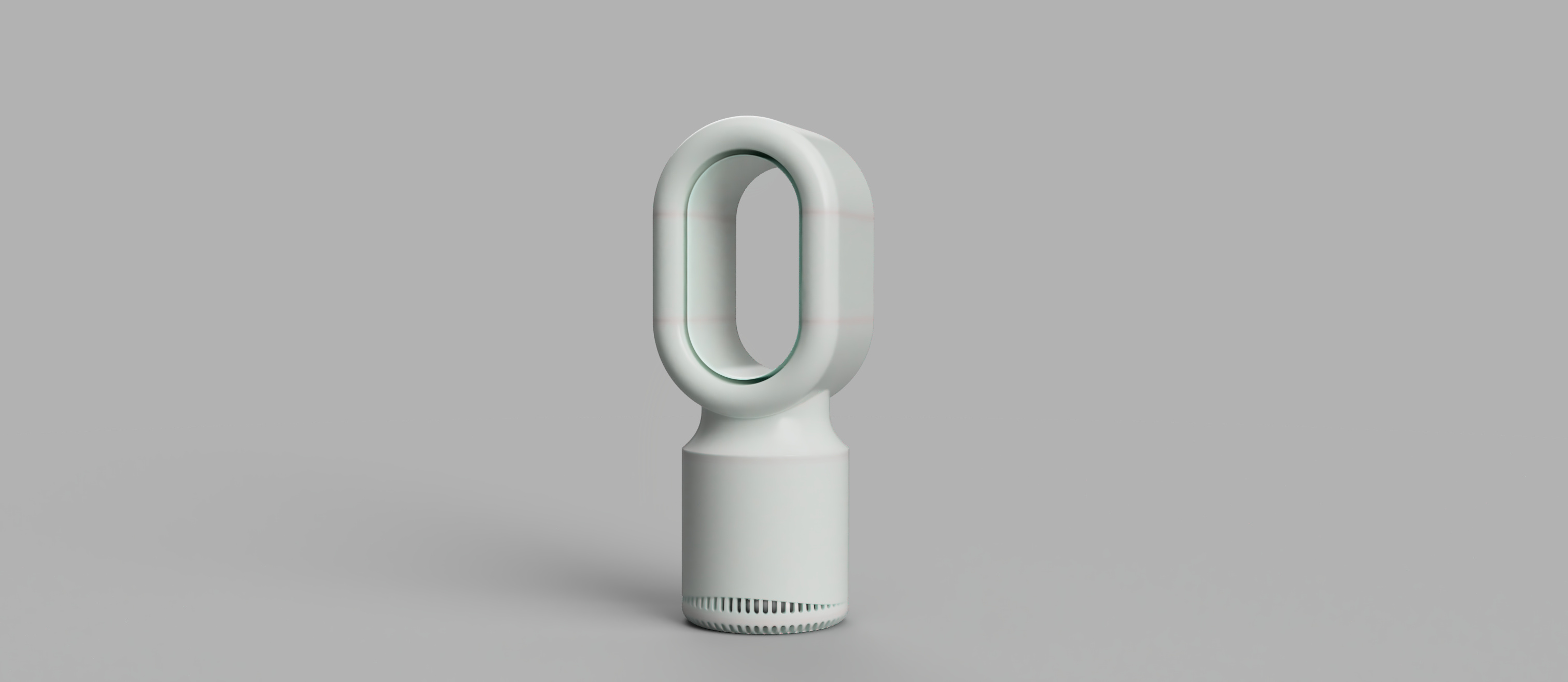

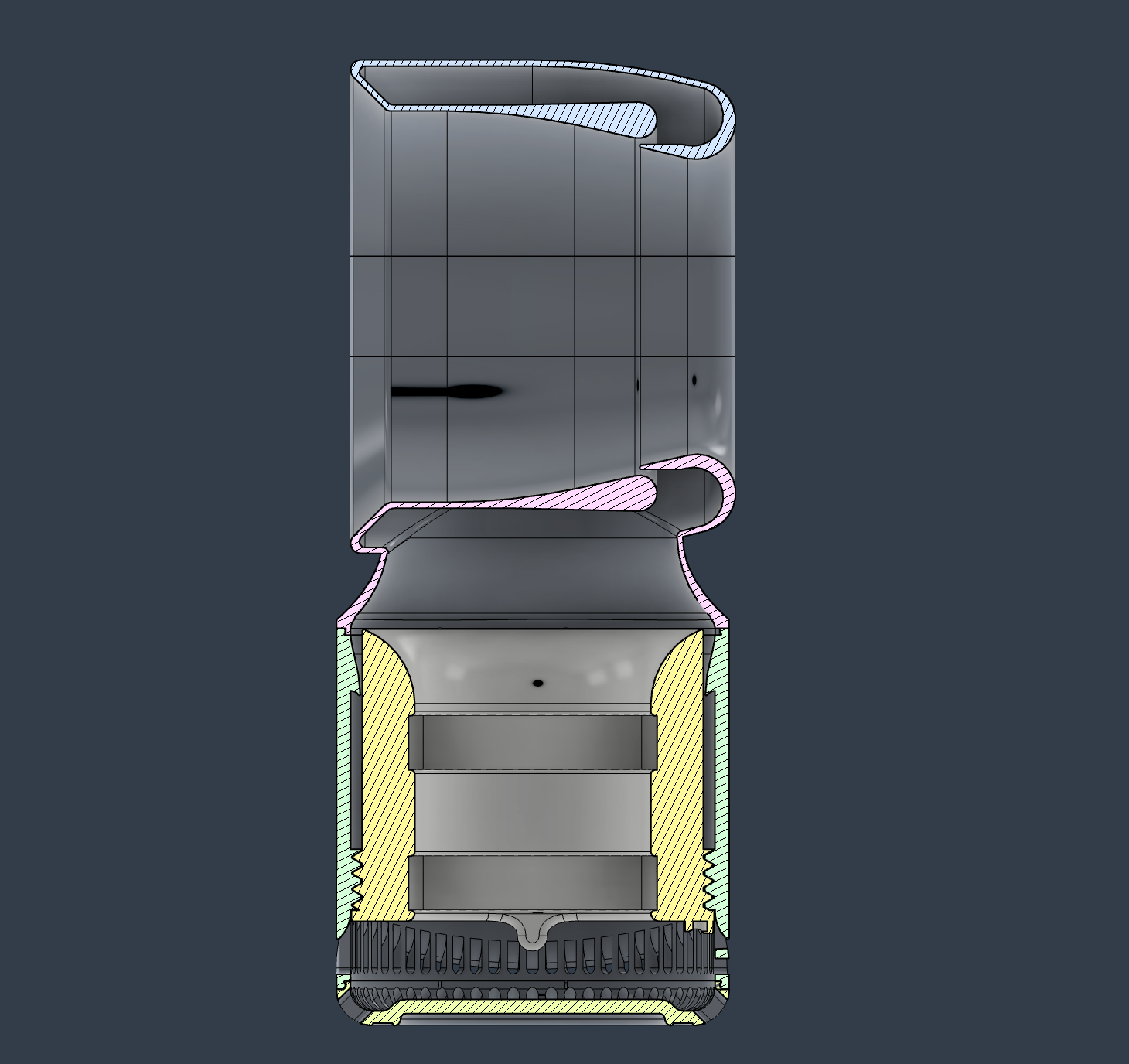

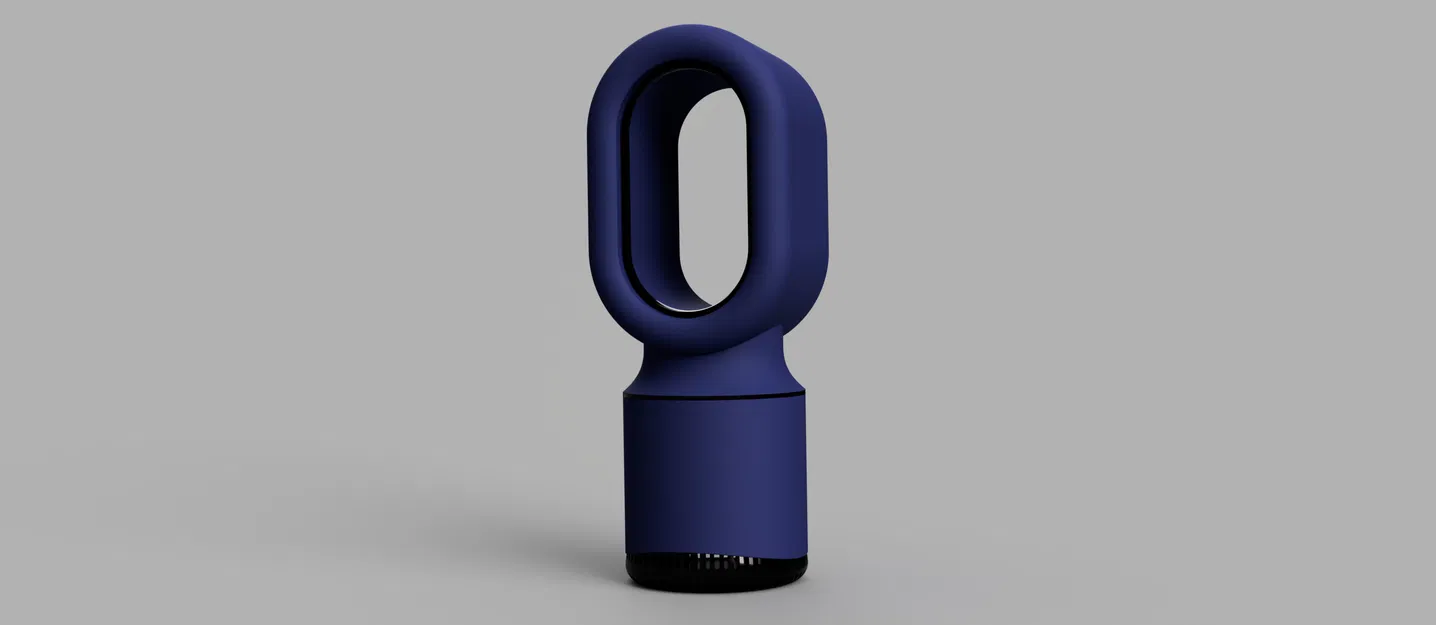

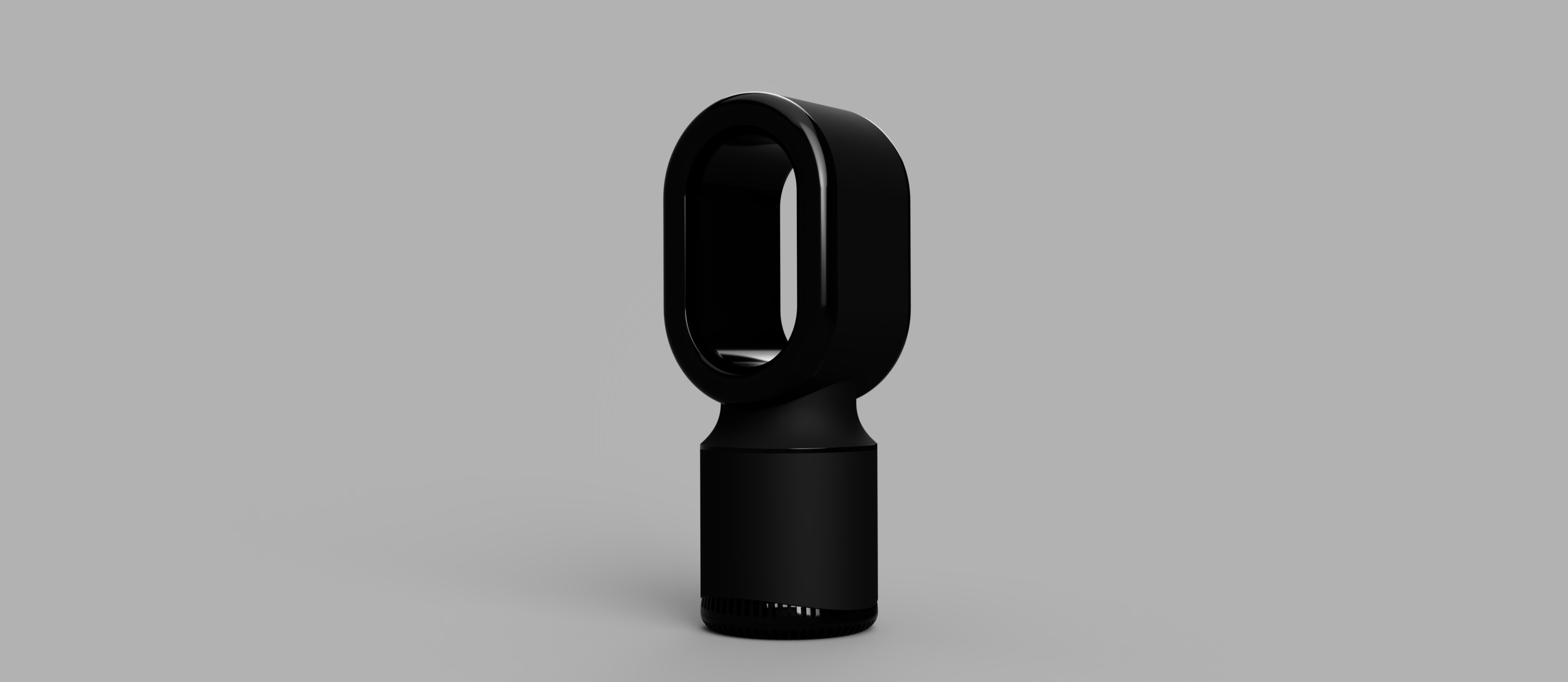

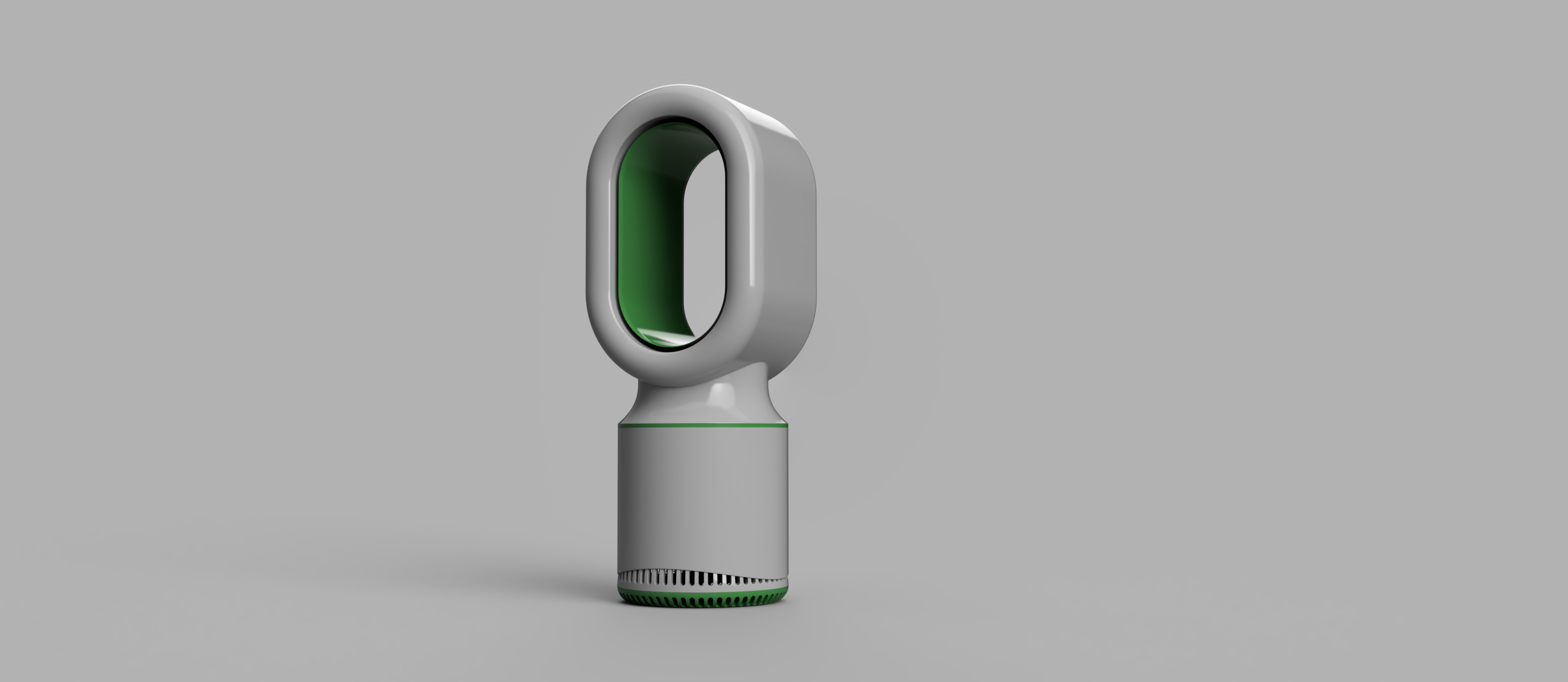

Cho bộ chỉnh hướng kiểu Vành (Dyson):

(Hướng dẫn bằng hình ảnh/video sắp có)

1. In kích cỡ bạn chọn (Ghi chú file sẽ chỉ rõ cần bộ phận nào)
2. Kiểm tra độ khớp của tất cả các bộ phận với nhau trước khi dán
3. Dán các bộ phận Vành lại với nhau và để khô hoàn toàn
4. Ấn bộ Vành đã lắp ráp vào Thân chính

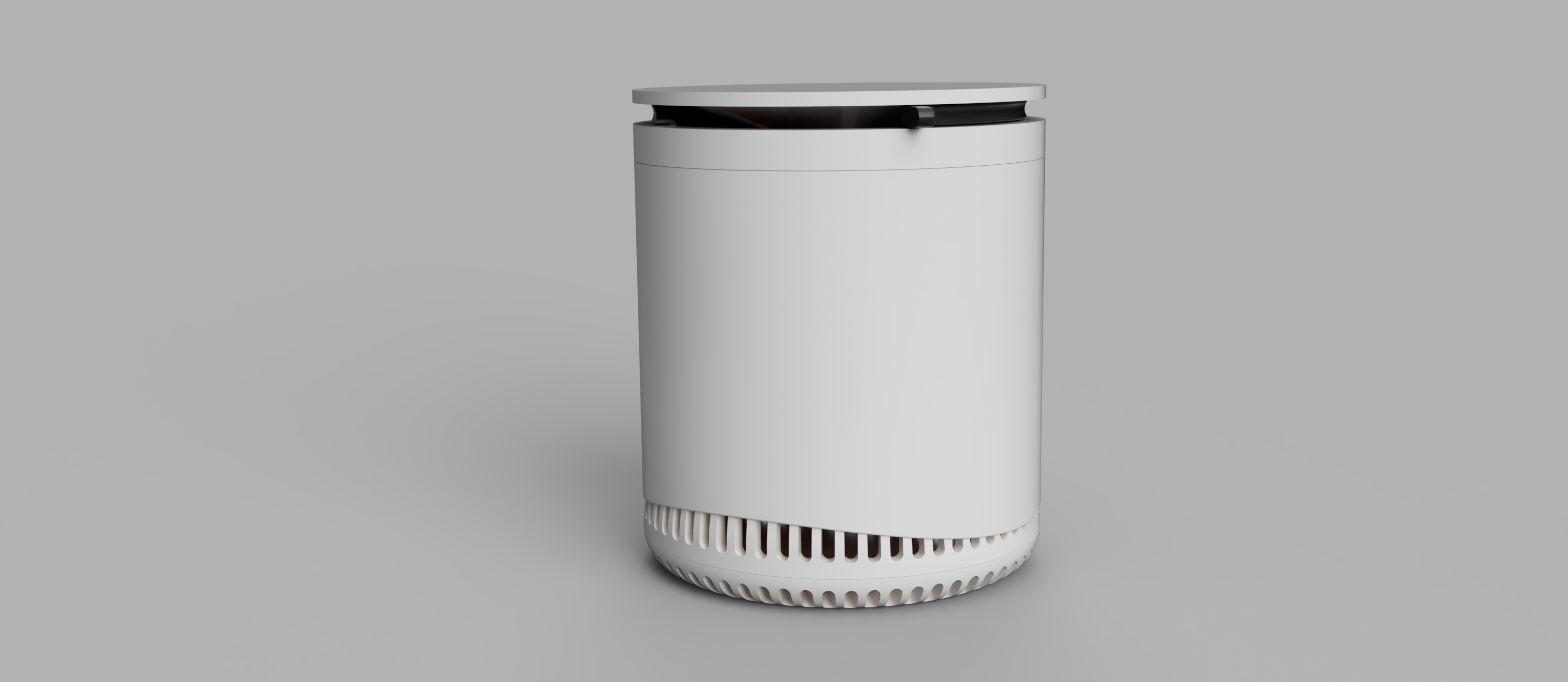

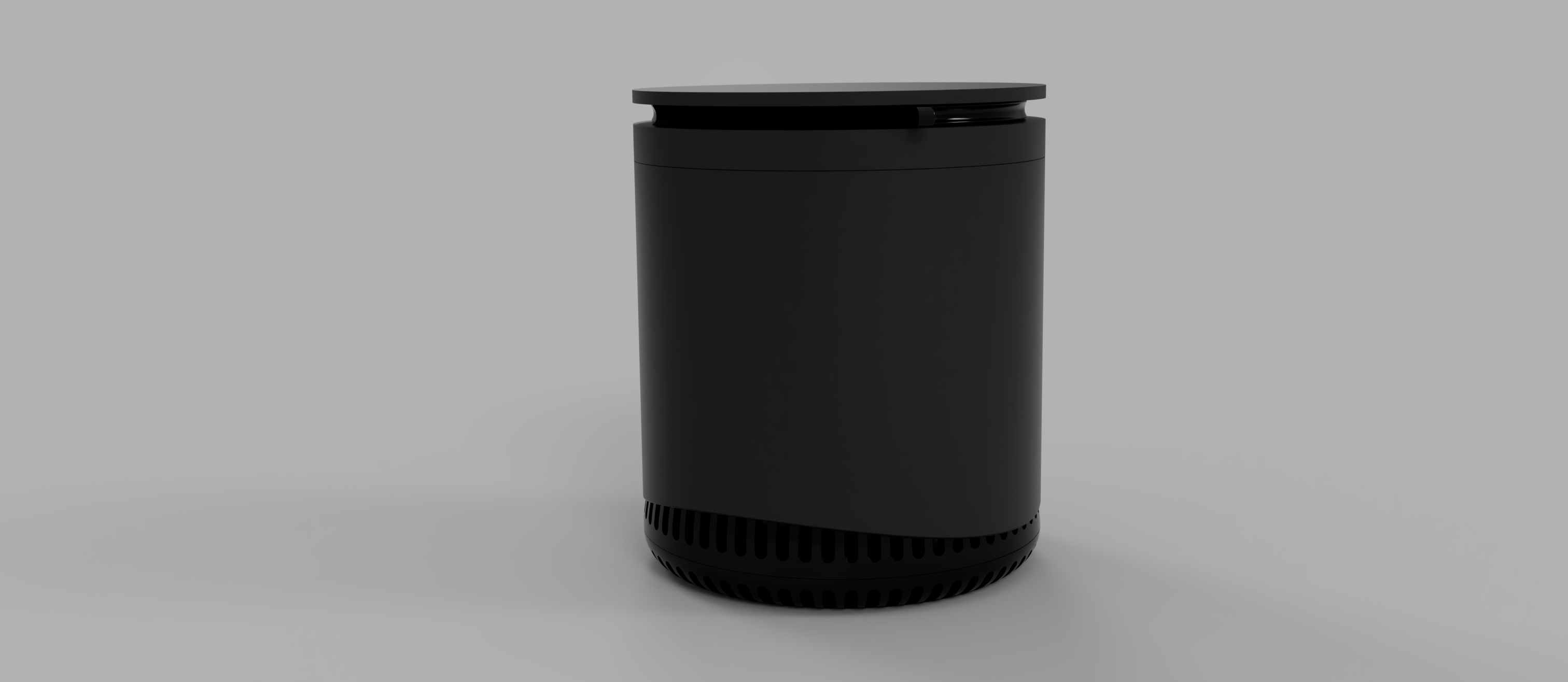

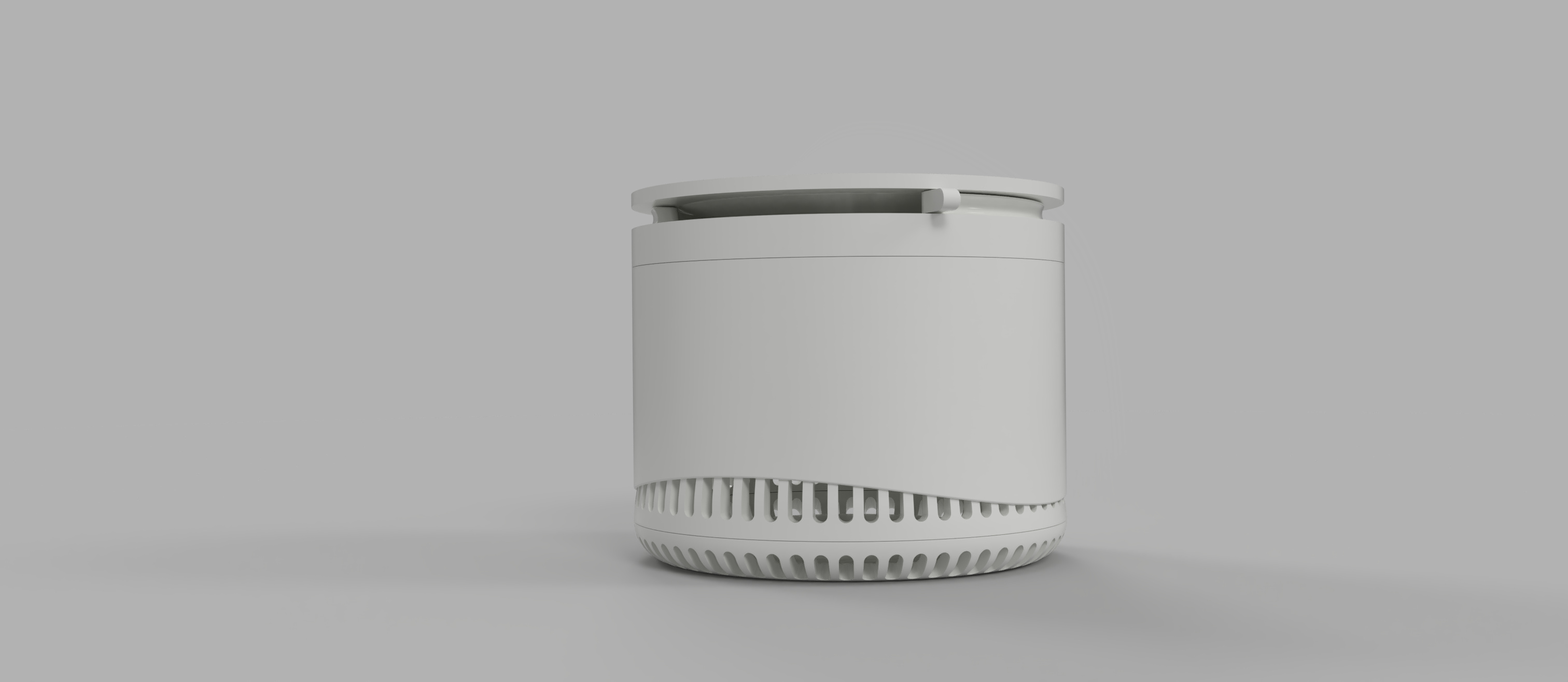

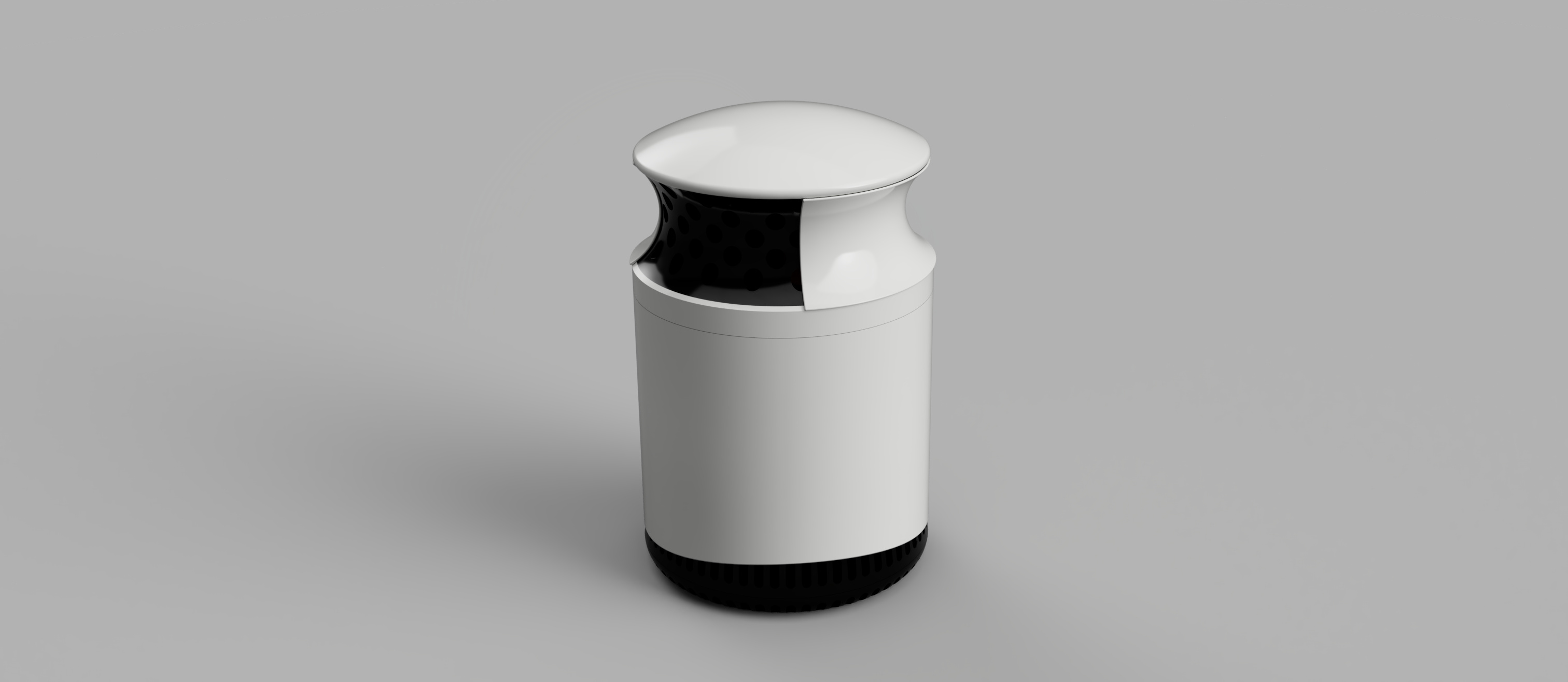

Cho bộ chỉnh hướng Lùn:

(Hướng dẫn bằng hình ảnh/video sắp có)

1. In các bộ phận cần thiết (Ghi chú file sẽ chỉ rõ cần bộ phận nào)
2. Gắn thanh chỉnh hướng của Vòng điều chỉnh Lùn vào khu vực luồng khí ra.
3. Xoay Vòng điều chỉnh Lùn cho đến khi nó khớp hoàn toàn.
4. Ấn bộ chỉnh hướng Lùn đã lắp ráp vào Thân chính

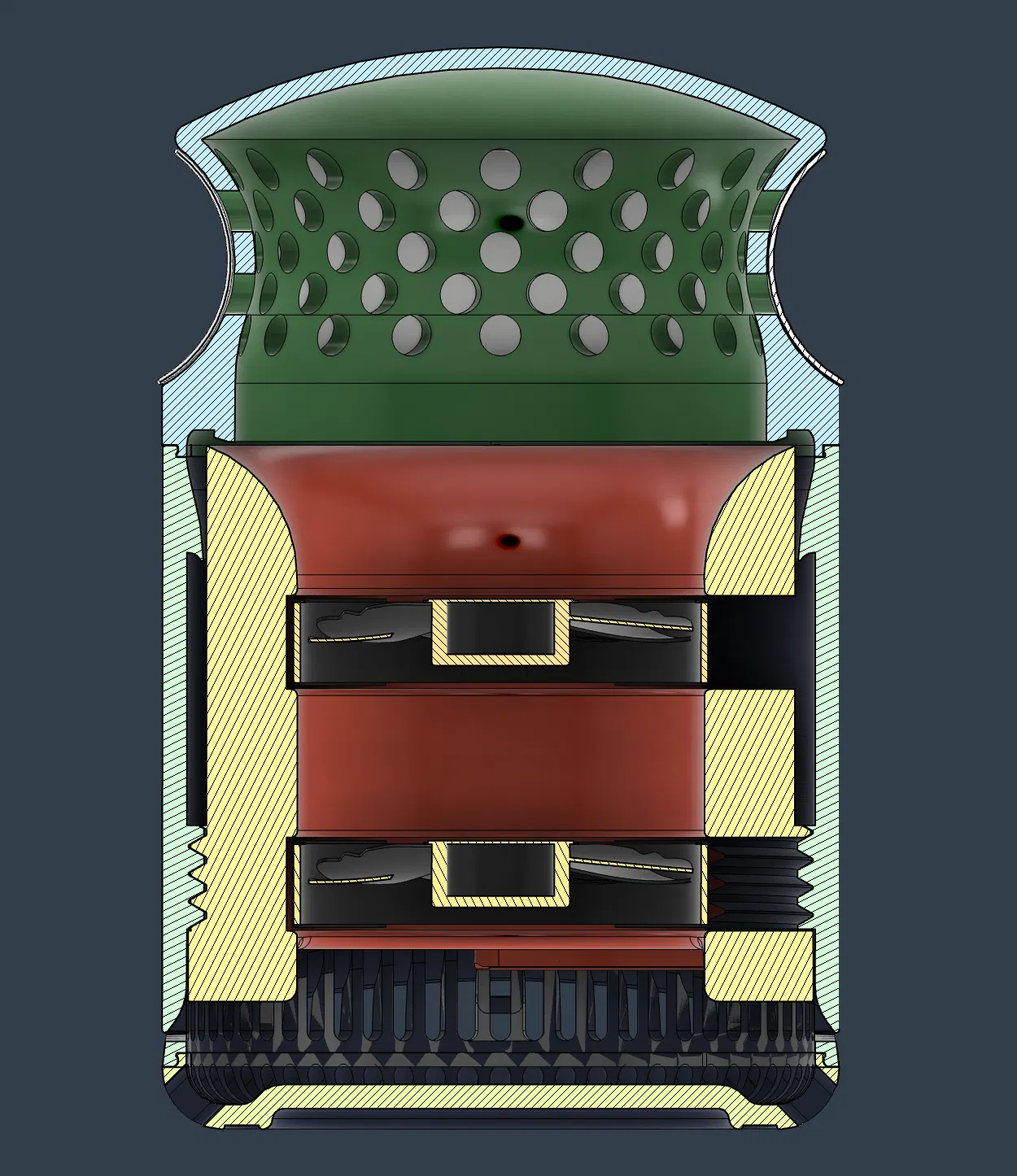

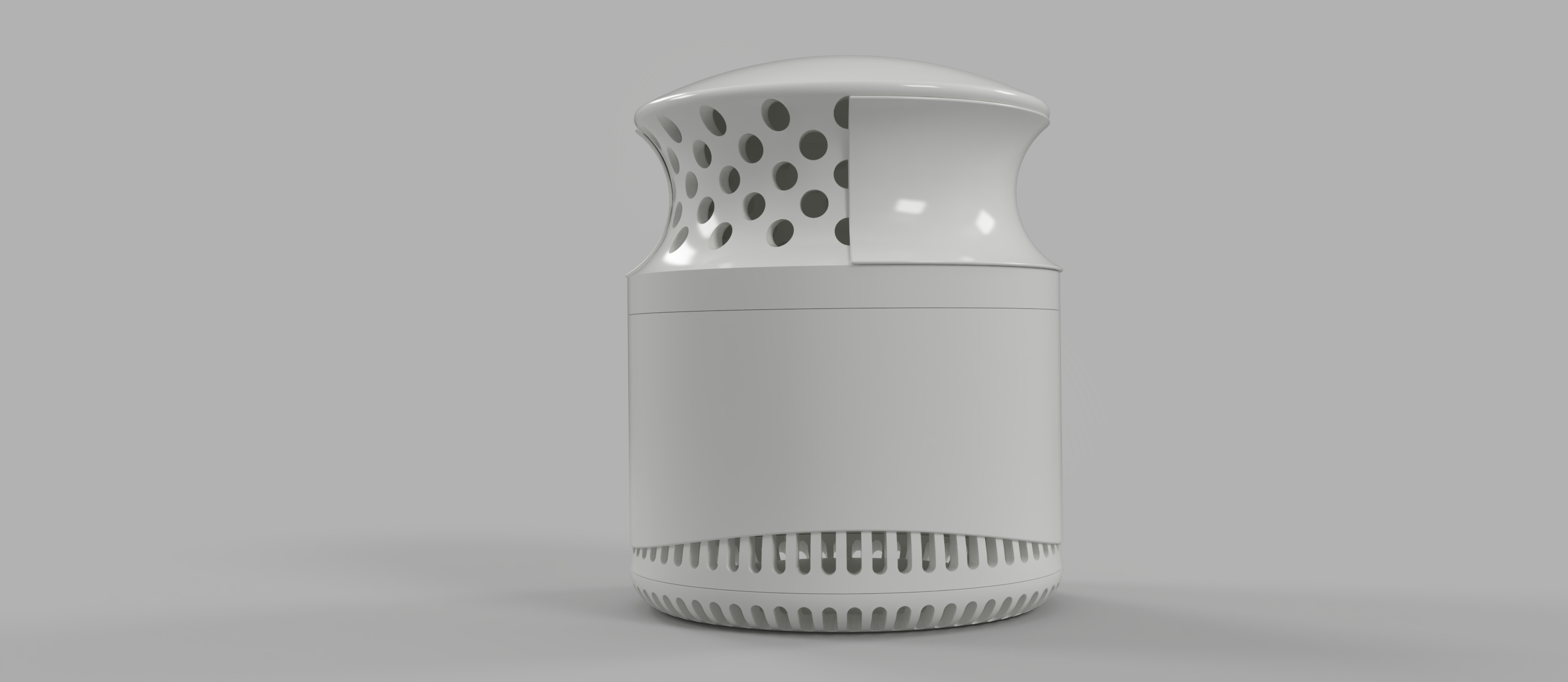

Cho bộ chỉnh hướng Xoay:

(Hướng dẫn bằng hình ảnh/video sắp có)

1. In các bộ phận cần thiết (Ghi chú file sẽ chỉ rõ cần bộ phận nào)
2. Kẹp Vòng điều chỉnh Xoay quanh khu vực luồng khí ra của Bộ chỉnh hướng Xoay
3. Ấn bộ chỉnh hướng Xoay đã lắp ráp vào Thân chính

_

_

https://www.buymeacoffee.com/godsci

Lưu ý:

Đây là mô hình chưa được thử nghiệm, tôi chưa in nó. Nó đáng lẽ sẽ hoạt động tốt vì có đủ khoảng hở, nhưng vì chưa thử nên tôi không biết có lỗi nào không, ví dụ như rò rỉ khí, thiếu khoảng hở, hay gây tiếng ồn khó chịu. Nếu bạn làm theo và có đề xuất cải tiến, xin cứ liên hệ hoặc để lại bình luận, hoặc bạn cứ tự do chỉnh sửa.

Để luồng khí ra tốt nhất từ bộ chỉnh hướng Vành, tôi khuyên chỉ nên dùng Lõi Quạt Đôi và Thân chính.

Nó được thiết kế với các bộ phận sau (Tên lấy từ Amazon): -Quạt PC Noctua NF-F12 iPPC

-Cáp chuyển đổi nguồn USB sang quạt PC 3-Pin và 4-Pin CRJ Full Speed 12V

-Bộ điều chỉnh quạt Noctua NA-FC1

(Giá hiện tại của các bộ phận trên là 90.00 USD.)
