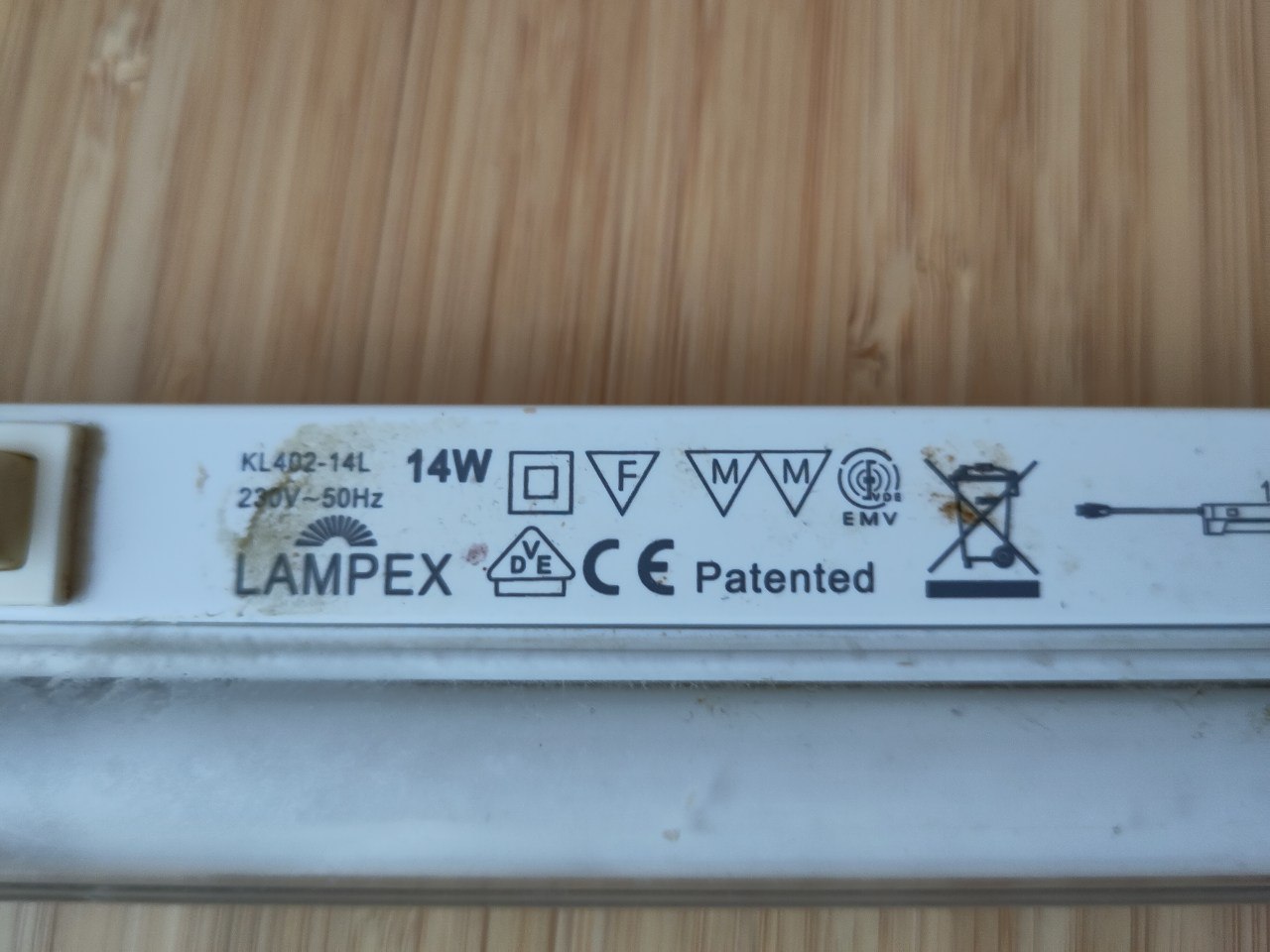

Giá đỡ cho bộ đèn ống Lampex KL402-14L

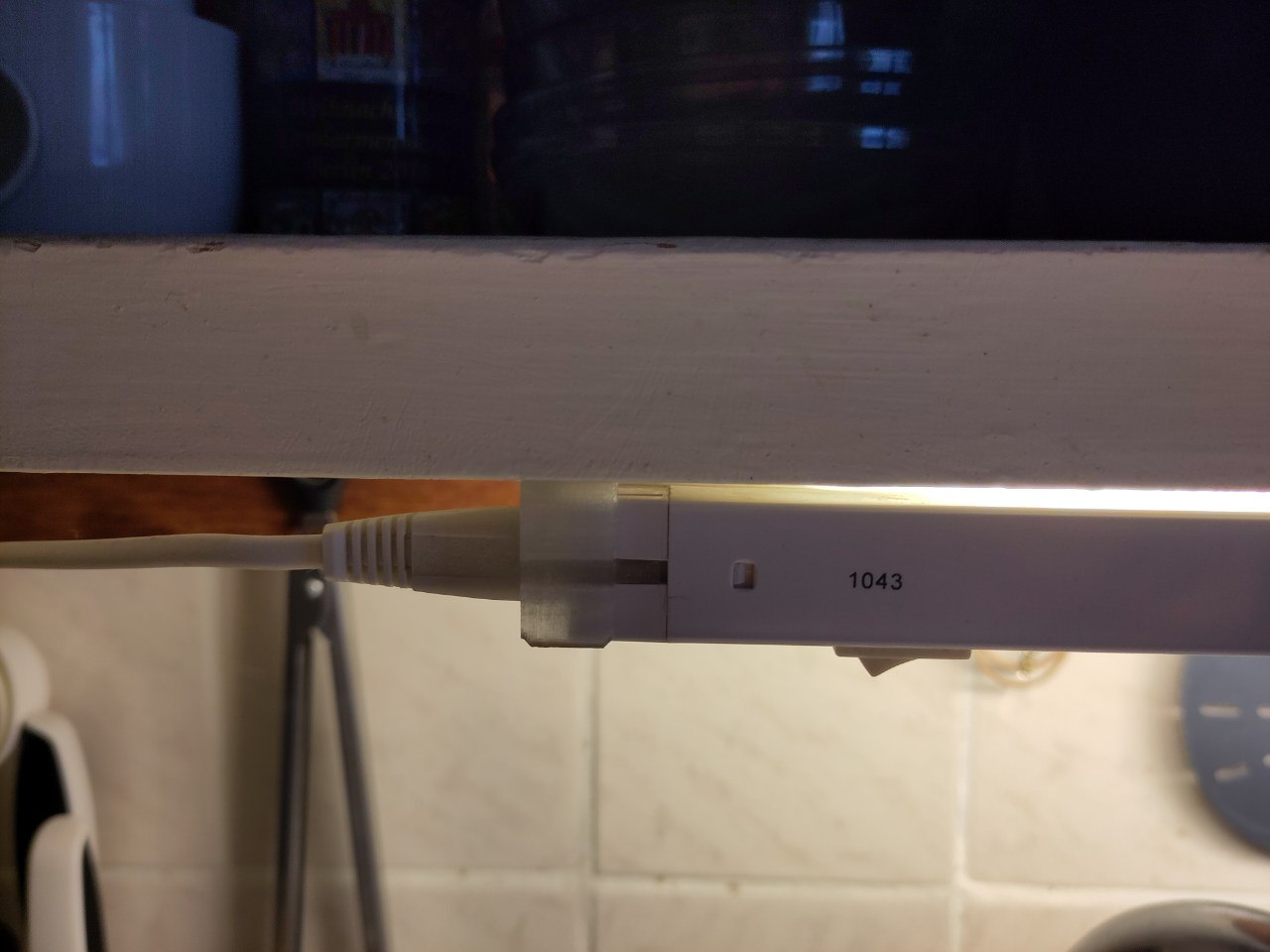

Giá đỡ thay thế dùng để gắn ống đèn loại Lampex KL402-14L, mua ở Clas Ohlson vào khoảng năm 2012.

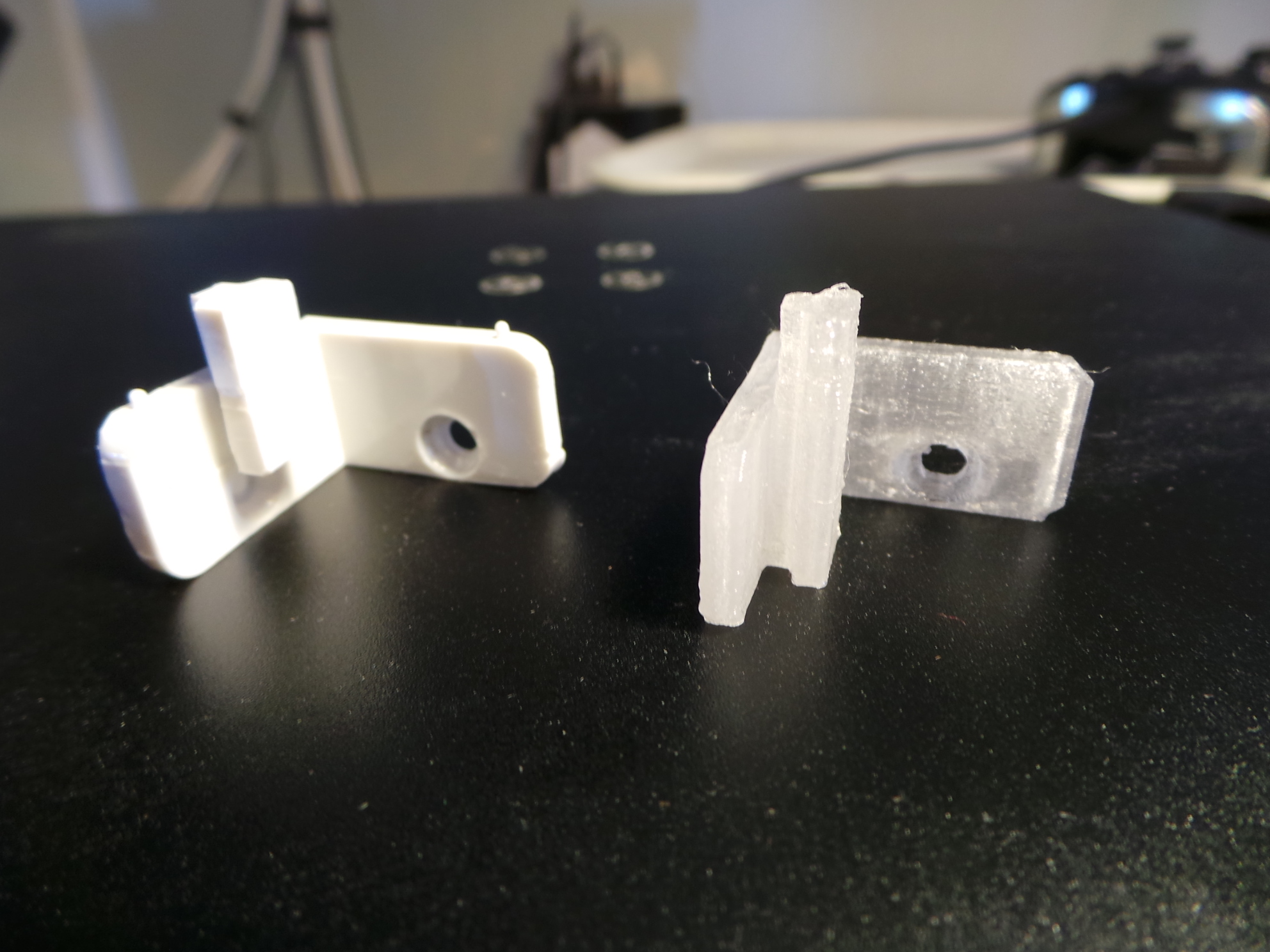

Lưu ý là giá đỡ nguyên bản dùng giá đỡ giống hệt nhau ở cả hai đầu, tức là không đối xứng. Để làm được điều này, cái lưỡi T-slot chỉ kéo dài ra khoảng một nửa chiều rộng của giá đỡ. Vì điều này không lý tưởng cho hướng in mà tôi đề xuất, tôi cũng cung cấp một thiết kế đã sửa đổi, trong đó tính năng này được kéo dài ra toàn bộ. Điều này đòi hỏi bạn phải sử dụng phiên bản đối xứng của giá đỡ ở đầu đối diện. Tuy nhiên, lưu ý rằng điều này sẽ làm cho các lỗ vít dịch ra xa nhau hơn, vì vậy bạn sẽ cần tính đến điều đó khi lắp giá đỡ. Nếu bạn muốn tránh phải khoan lỗ mới trên tường, tôi khuyên bạn nên sử dụng thiết kế ban đầu.

Tóm lại, bản tải lên này bao gồm ba phiên bản giá đỡ (và các phiên bản đối xứng của chúng). Tôi khuyên bạn nên in chúng sao cho phần hình chữ L nằm phẳng trên bàn in, như thể hiện trong hình ảnh sau đây (cũng là hướng mặc định của các tệp mô hình bên dưới).

Từ trái sang phải, đây là các phiên bản được hiển thị:

1. Gần giống bản gốc. Việc tìm ra cách hỗ trợ phần nhô ra tốt nhất được để lại như một bài tập cho người đọc.
2. Phiên bản thân thiện với máy in. Kéo dài hình chữ T xuống toàn bộ và thêm sửa đổi hình giọt nước vào lỗ vít để tránh bị võng khi in.
3. Phiên bản cực kỳ thân thiện với máy in. Thêm khoảng hở xung quanh các bộ phận trượt vào bộ đèn và đệm cạnh dưới lỗ vít bằng vật liệu bổ sung (nó rất mỏng và thực tế là nguyên nhân khiến bộ phận ban đầu bị vỡ). Điều này phải đánh đổi bằng việc giá đỡ nhô ra xa bộ đèn hơn một chút.

Tất cả những thay đổi này có thể được chuyển đổi độc lập trong bảng cấu hình của tệp .FCStd (bracket-master > Properties > Variants) nếu muốn có các kết hợp bổ sung.
