Ray nhôm 20mm cho T-Nut 3030 và phụ kiện nhôm định hình 2020
Thanh nhôm định hình 20x20 và 22x22, tương thích T-Nut 3030 và phụ kiện 2020, nhỏ gọn hơn cho dự án IoT. Hướng dẫn in chi tiết cho thanh nhôm cao và T-Nut để đảm bảo độ bền và khả năng sử dụng với ốc M4.
Mô tả
Khổ 3030 truyền thống thì quá to cho các dự án IoT, còn T-Nut của khổ 2020 thì quá mỏng manh khi in ra.

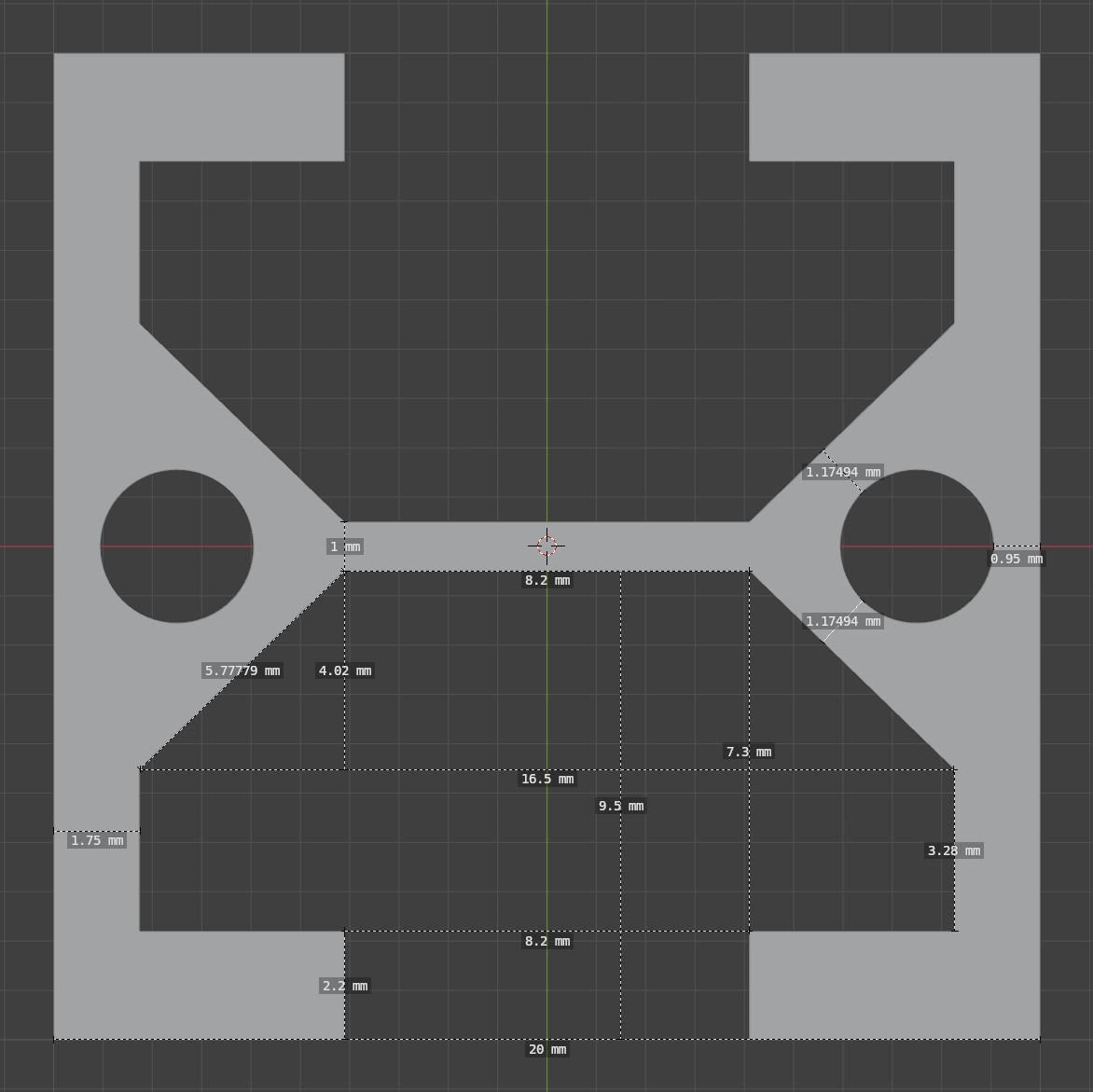

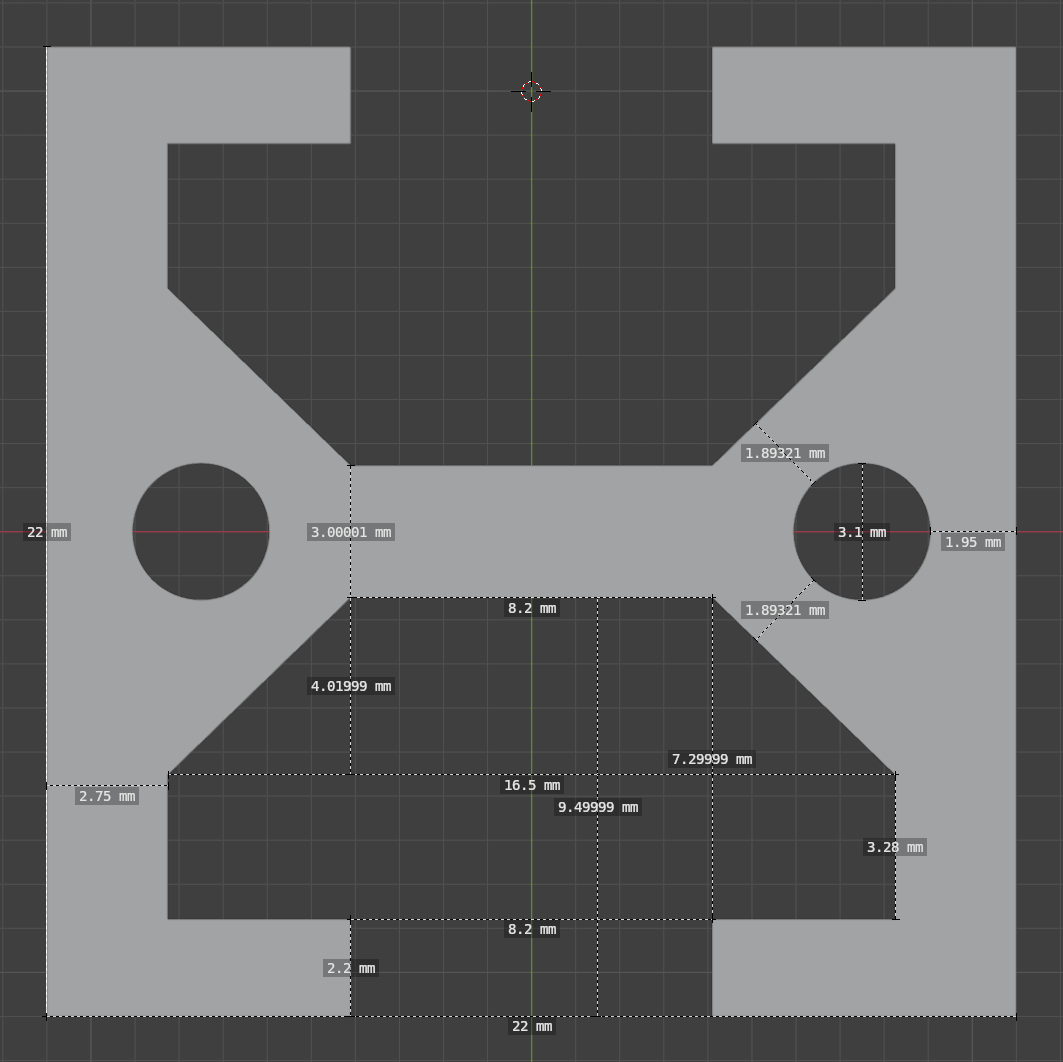

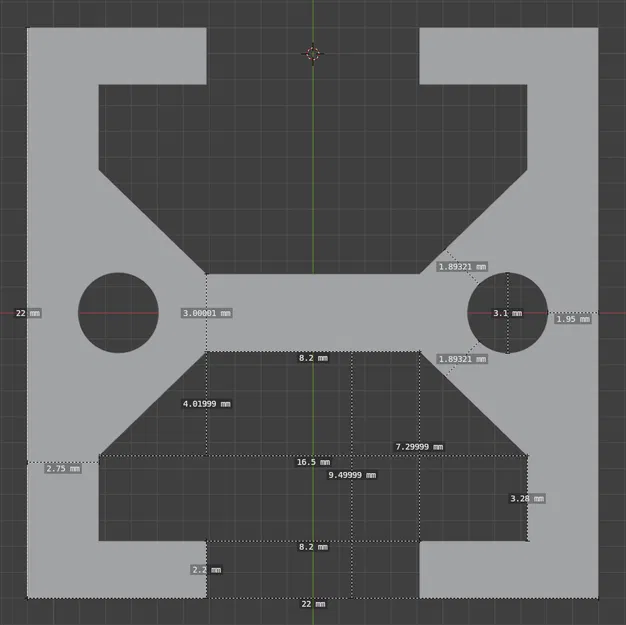

Các thanh nhôm định hình khổ 20mm x 20mm và 22mm x 22mm này tương thích với T-Nut 3030 và phụ kiện 2020, nhưng nhỏ hơn bản gốc 3030 và chúng vừa với T-Nut dùng ốc và vít M4, điều mà các thanh nhôm 2020 cổ điển không làm được.
In các thanh nhôm cao với brim. Brim dày 5mm là đủ cho các thanh cao 220mm nếu bạn in chậm, nếu không hãy tăng brim lên ít nhất 10mm. Tôi không in được các thanh cao 220mm với tốc độ mặc định của MK4IS.
In T-Nut với supports chỉ ở build plate.
Dùng thanh nhôm 2222 nếu bạn cần độ cứng, bạn có thể siết T-Nut tùy ý, chúng sẽ không bị cong. Thanh nhôm 20mm thì bị cong khi chịu lực.

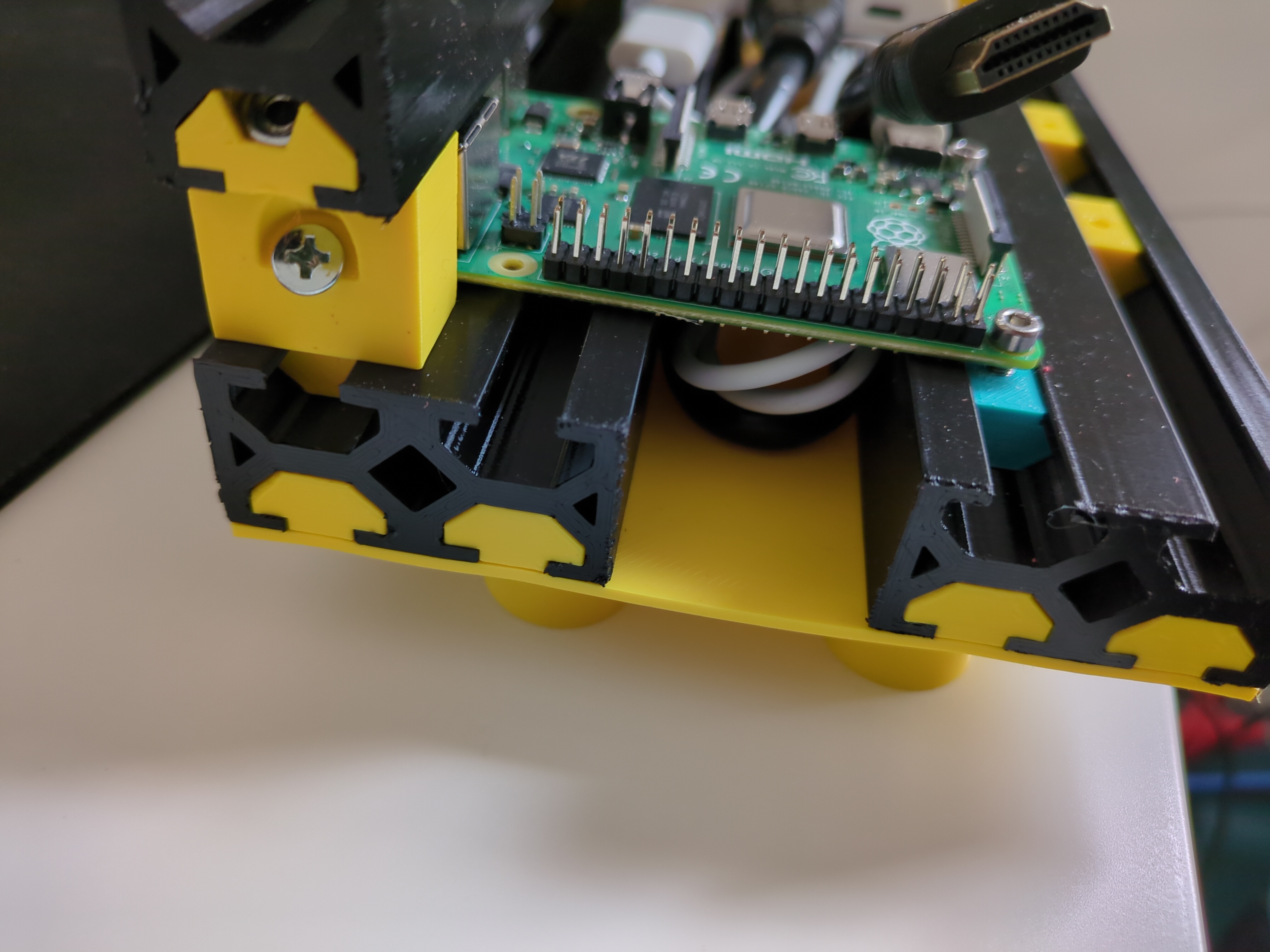

Tôi dùng thanh nhôm 2222 với T-Nut 3030 dùng ốc và đai ốc M4 và chúng không bị gãy khi siết.
