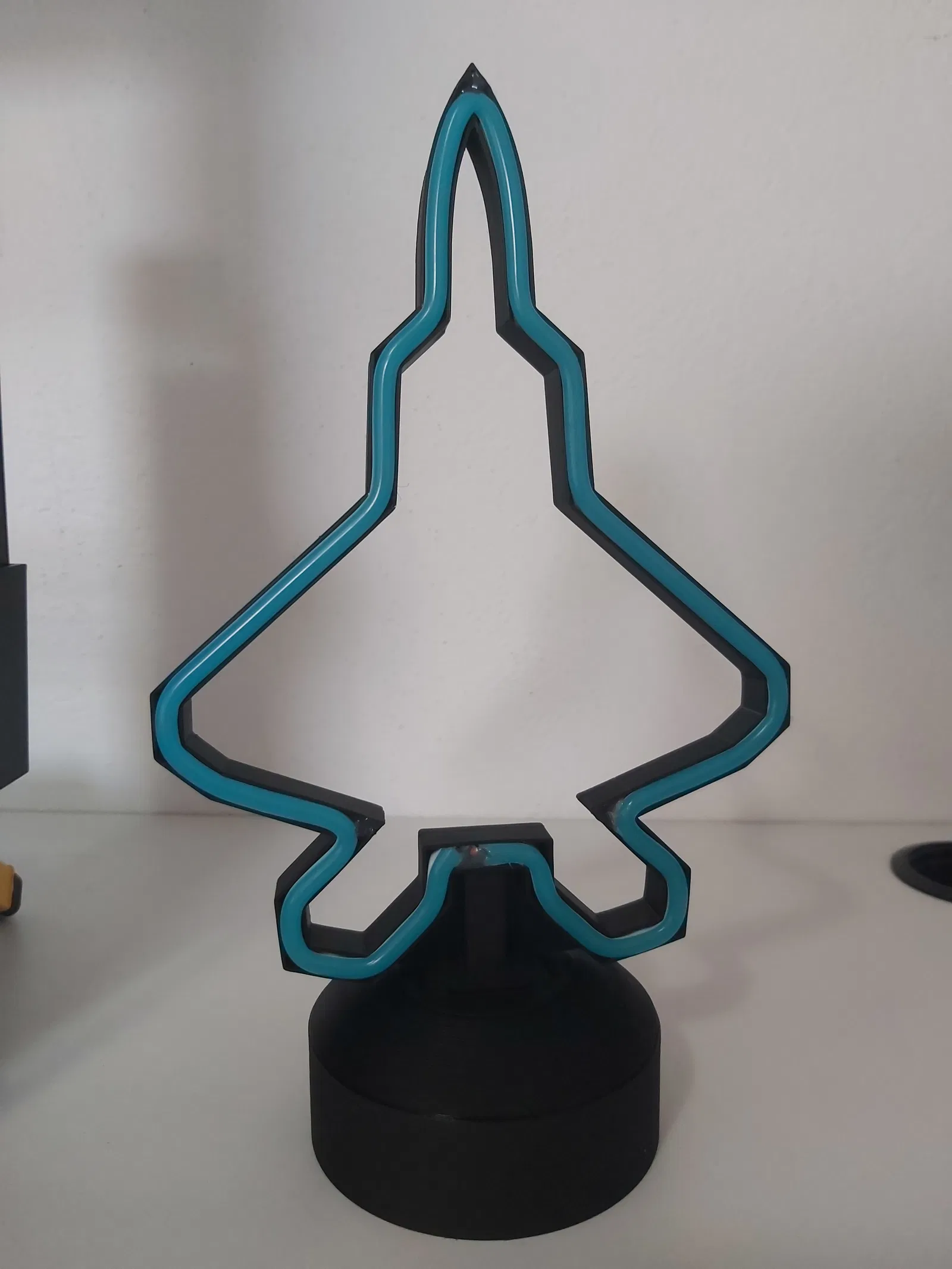

Đèn neon điều khiển bằng Alexa/Home Assistant, lấy cảm hứng từ thiết kế của DIY Machines.

Tương thích với tất cả các mẫu trên trang của DIY Machines, cũng như các mẫu bạn có thể tìm thấy trên cửa hàng Etsy của anh ấy.

Nếu bạn không muốn nó trở thành đèn thông minh, bạn có thể xem các chân đế khác tại đây

Hãy đăng tải thành quả của bạn nhé. Tôi tò mò muốn xem bạn sáng tạo ra những gì!

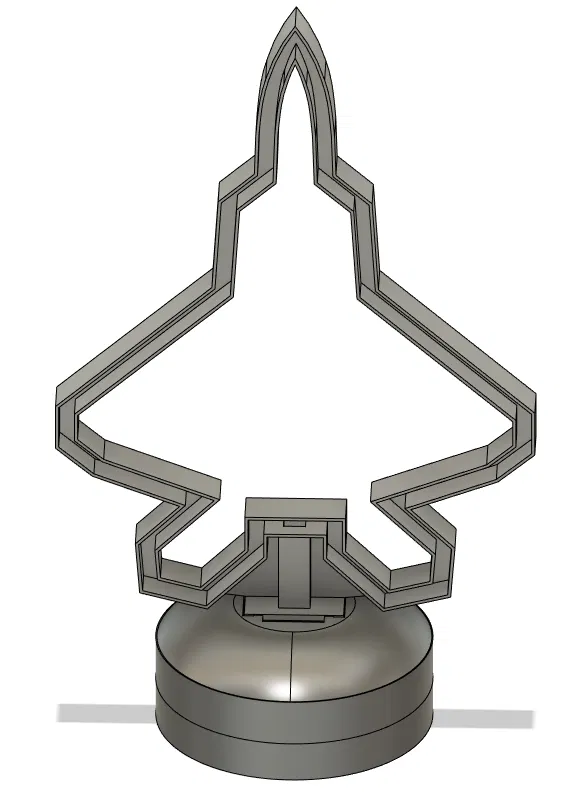

Hướng dẫn thiết kế hình dạng của riêng bạn trong Fusion360 có thể tìm thấy tại đây.

Danh sách các linh kiện bạn cần:

■ Dải đèn LED hiệu ứng Neon: https://geni.us/NeonLEDStrip5v

■ Điện trở 220 kΩ

■ Transistor TIP31C

■ Transistor BC547

■ ESP8266 hoặc ESP32

Hướng dẫn:

Để điều khiển Dải Neon của chúng ta, chúng ta cần hai transistor đấu theo kiểu Darlington:

Làm theo sơ đồ dưới đây khi kết nối các linh kiện của bạn:

Cách thêm vào Alexa trực tiếp

Mã nguồn có trong tệp .ino được cung cấp. Hãy nhớ rằng bạn sẽ cần thư viện FauxmoESP và cài đặt bo mạch của bạn vào Arduino IDE. Đối với ESP8266, hãy làm theo hướng dẫn này.

Đảm bảo đặt Tên Wifi (SSID) và Mật khẩu của bạn ở đầu mã nguồn:

define WIFI_SSID "tên wifi"

define WIFI_PASS “mật khẩu wifi”

Sau khi hoàn thành đèn và nó đã kết nối với wifi (kiểm tra trong serial monitor), hãy yêu cầu Alexa tìm kiếm thiết bị:

“Alexa, tìm kiếm thiết bị”

Xong rồi! Giờ đây, bạn có thể yêu cầu Alexa bật hoặc tắt đèn của mình, và thậm chí thay đổi độ sáng.

Cách thêm vào Home Assistant

Thiết bị này có thể được thêm vào Home Assistant thông qua tiện ích bổ sung ESPHome, dưới dạng Đèn Đơn Sắc

Ví dụ cấu hình:

# Ví dụ mục cấu hình
light:
  - platform: monochromatic
    name: "Đèn F22"
    output: output_component1

# Ví dụ mục đầu ra
output:
  - platform: esp8266_pwm
    id: output_component1
    pin: D1
