Vỏ cho Relay Grove Dòng Điện Cao Seeed

Tui cần một cái relay để điều khiển đèn điện áp thấp và có sẵn cái linh kiện này, mà có vỏ bọc thì nhìn nó đẹp hơn hẳn nên tui làm cái này!

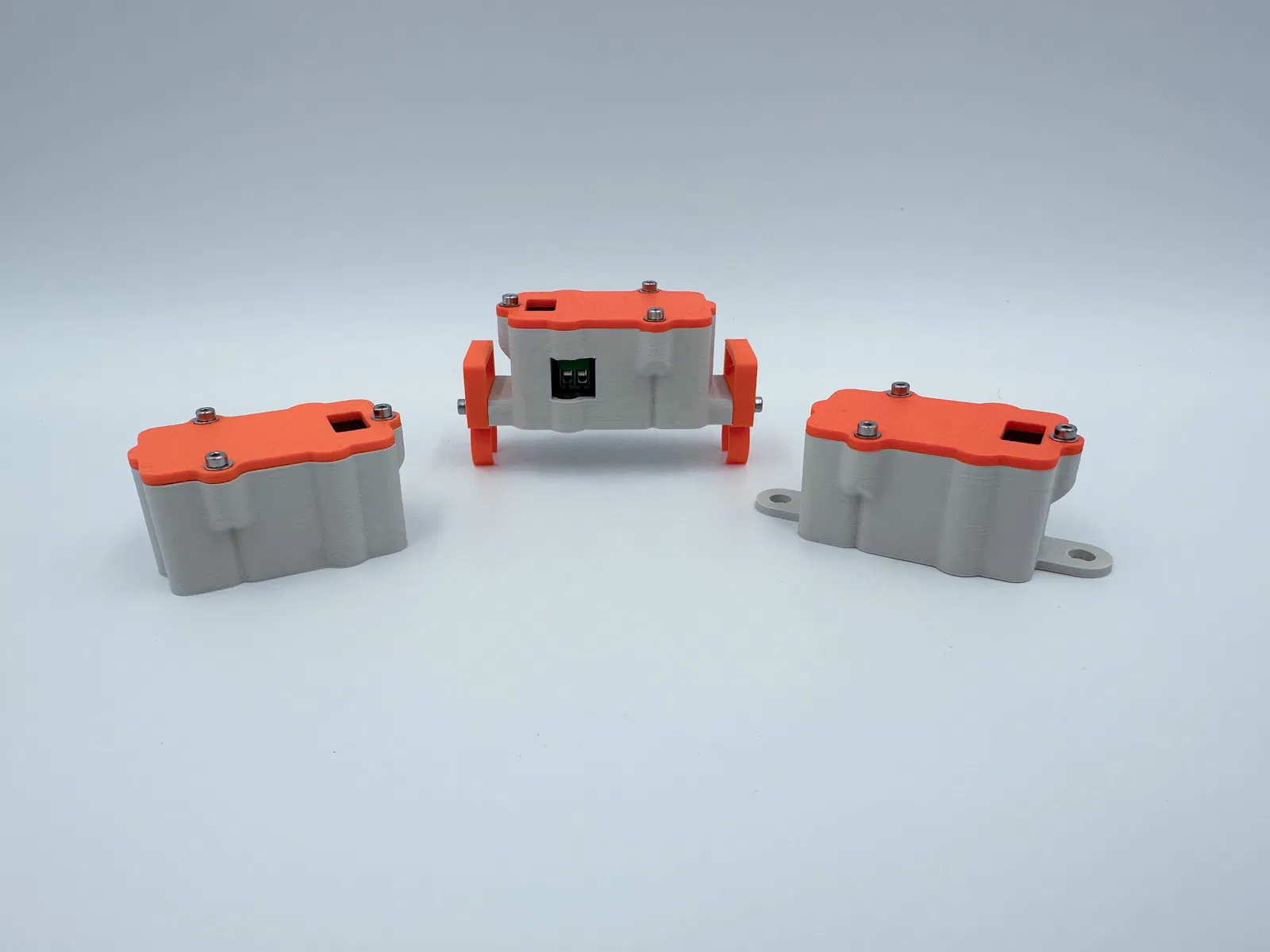

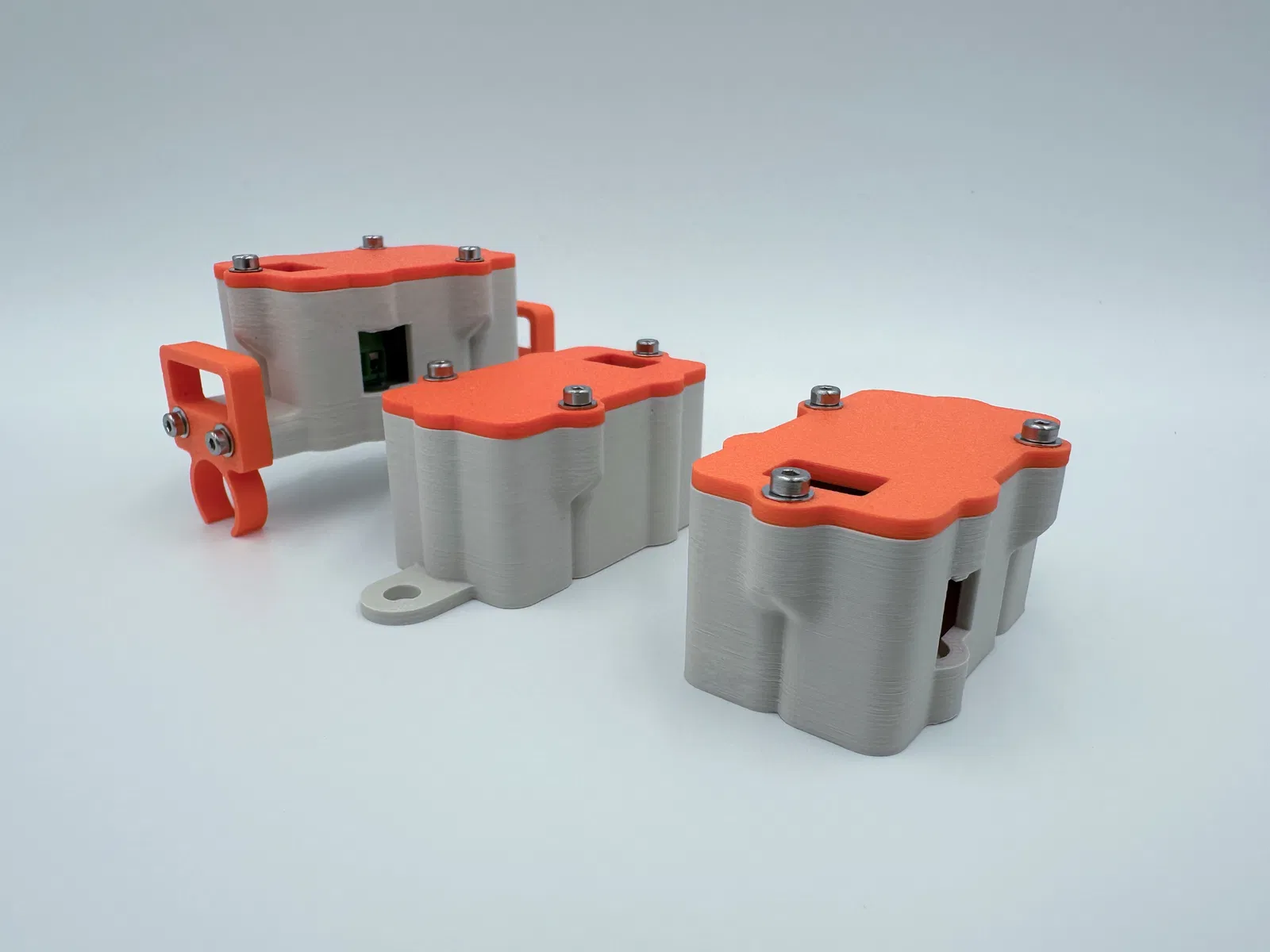

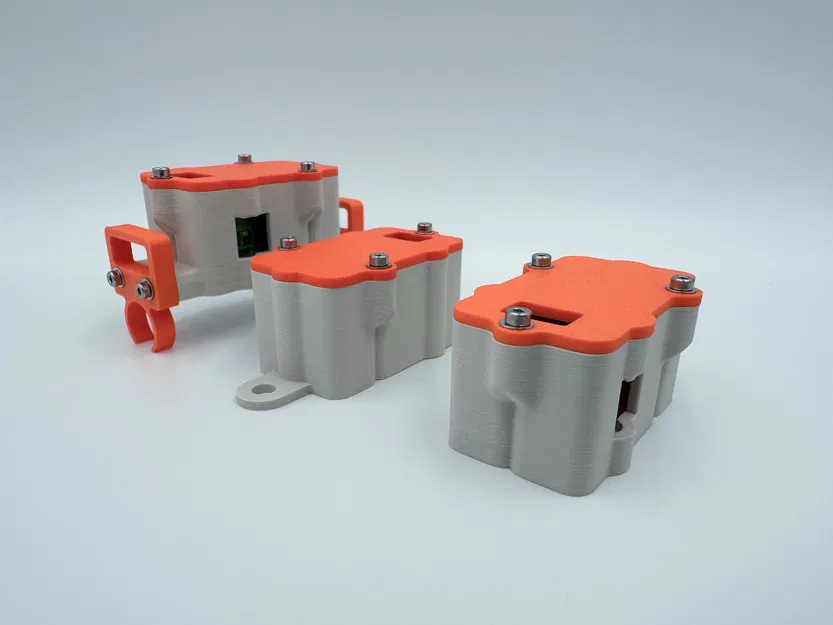

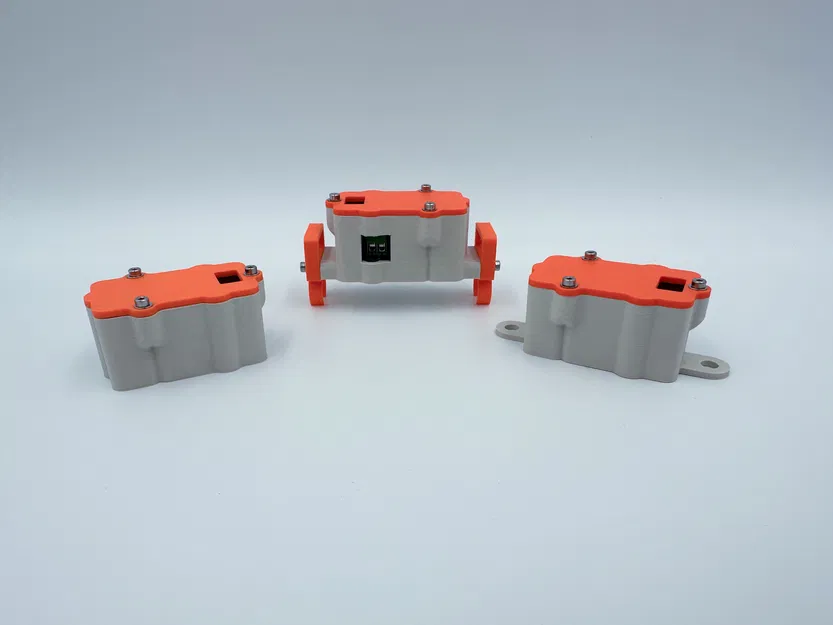

Có tùy chọn gắn bằng ốc, gắn ống 12mm (ừ, hơi lạ ha, tui cần cái này!), và một cái vỏ cơ bản. Tùy chọn gắn bằng ốc có lỗ 5mm cho ốc đi qua.

Nếu bạn đang dùng cái này trong ESPHome thì đây là ví dụ tui đang dùng nó để điều khiển đèn LED. Chân cắm của bạn có thể sẽ khác.

output:
 - platform: gpio
 pin: GPIO8
 id: l1

 light:
 - platform: binary
 name: "LED Lighting"
 output: l1

Cần gì để lắp ráp

• 6 con ốc M2x6
• 3 cái long đền M2
• 6 cái đai ốc/chốt CNC Kitchen M2 (thêm 4 cái nếu dùng tùy chọn gắn ống 12mm)
• Mỏ hàn
• Seeed Grove High Current Relay
• (Chỉ tùy chọn gắn ống 12mm) thêm 4 con ốc M2x8 + 4 cái long đền M2

Do độ sâu và vị trí của các chốt M2 trong bản dựng này, có thể dễ dàng hơn khi sử dụng đầu mỏ hàn bình thường thay vì dụng cụ chuyên dụng để lắp các chốt ở đáy vỏ.

Đừng có sửa đổi cái này và cho ốc hoặc nam châm vào đáy. Cái relay này có thể đang chạy điện áp cao. Ngoài ra, nam châm có thể gây nhiễu cho relay cơ học này.

Lắp ráp

Lắp tất cả sáu cái chốt M2 vào các lỗ trên thân chính của vỏ.

Nếu bạn đang dùng tùy chọn gắn ống 12mm thì lắp hai cái chốt ở mỗi đầu.

Lắp bo mạch vào đáy vỏ (lưu ý bo mạch được vẽ trong hình không khớp chút nào).

Cố định bo mạch bằng 3 con ốc M2x6. Không dùng long đền, và cẩn thận đừng siết ốc quá chặt.

Cắm cáp Grove vào bo mạch.

Luồn cáp qua lỗ trên nắp.

Gắn nắp và cố định bằng bốn con ốc M2x6 và long đền.

Nếu bạn đang dùng tùy chọn gắn ống 12mm, hãy cố định các kẹp ở đầu (cũng dùng để quản lý cáp) bằng ốc M2x8 và long đền.

Chúc mừng, bạn đã hoàn thành!
