Đế đỡ PCB và thước đo lỗ xếp chồng thông số (lỗ M2-M14)

Mấy cái này là đế đỡ PCB với thước đo lỗ có thể xếp chồng lên nhau nha. Mình làm 3 kích cỡ bước là 1mm, 2mm, và 3mm.

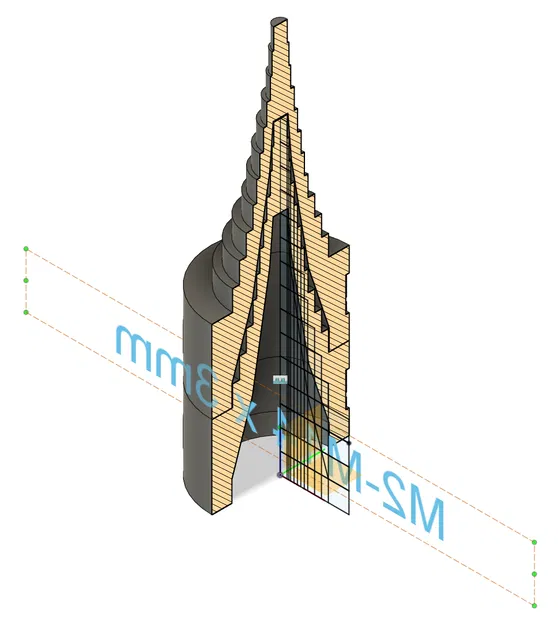

Đường kính chốt thì từ M2-M14 (M2, M2.5, M3, M4, M5, M6, M7, M8, M10, M12, M14), có đế bước 4x.

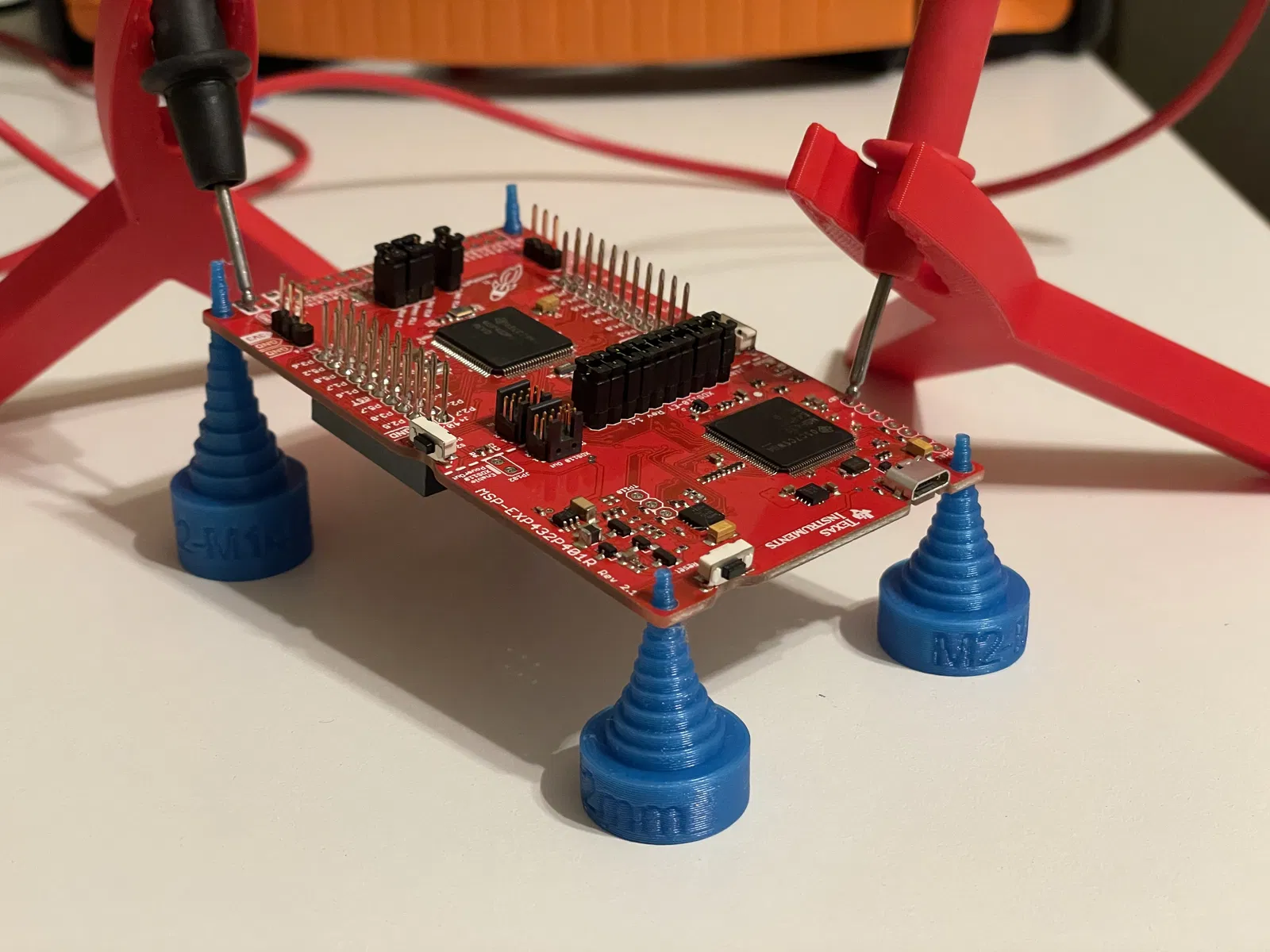

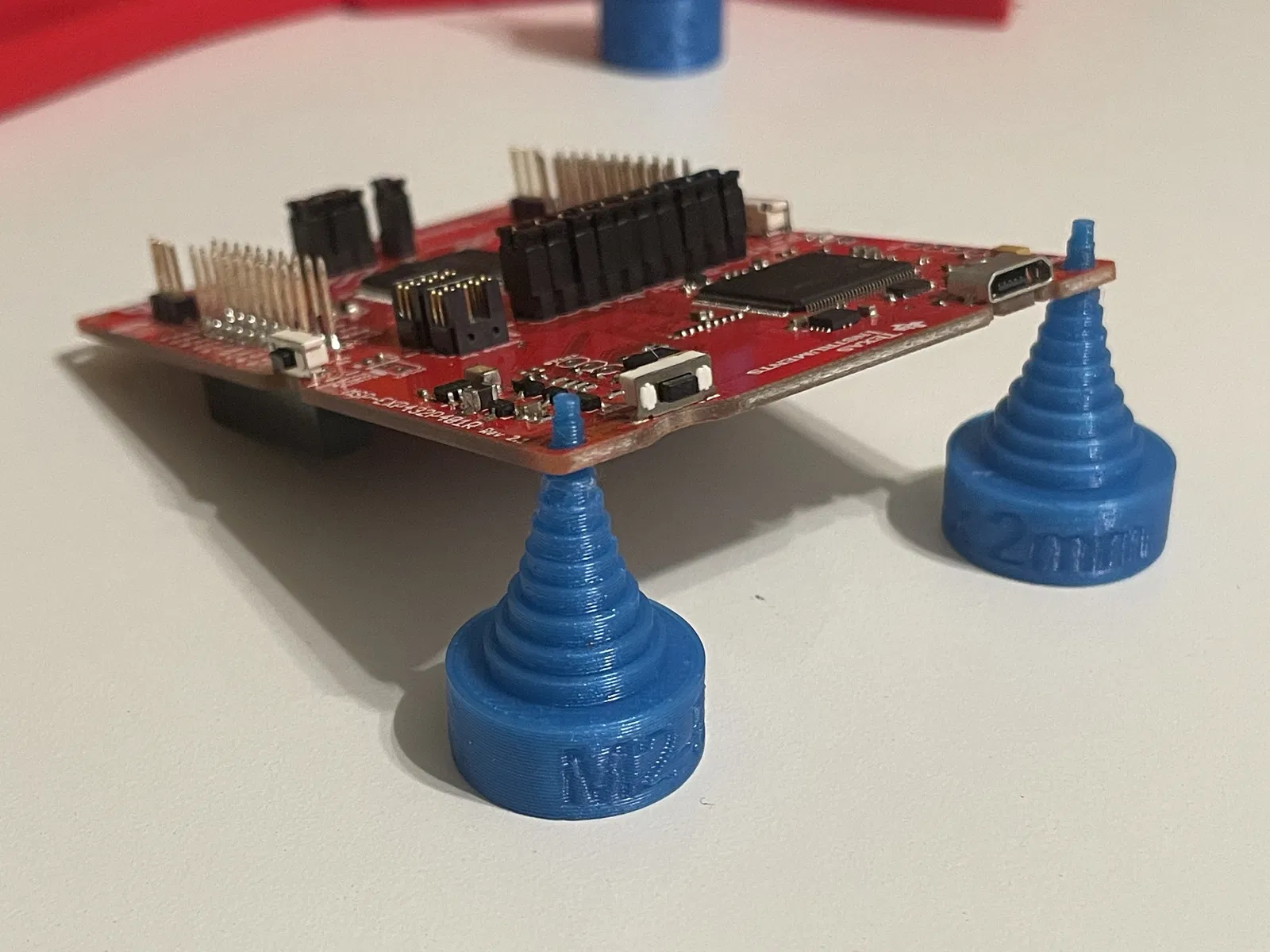

Mấy cái này rất hay để đặt dưới PCB để tạo góc nghiêng khi hàn, để tạo độ cao không bị cấn linh kiện, hoặc dùng làm thước đo lỗ. Có thể dùng nhiều kích cỡ để kết hợp các công dụng trên. Ví dụ, bạn có thể dùng đế 3mm cho phía sau bo mạch và đế 2mm cho phía trước để tạo độ nâng và nghiêng.

Các đế cùng chiều cao thì xếp chồng lên nhau được, nên dễ dàng sắp xếp gọn gàng. Nghĩa là, loại 2mm thì xếp với các loại 2mm khác, loại 3mm với 3mm, v.v.

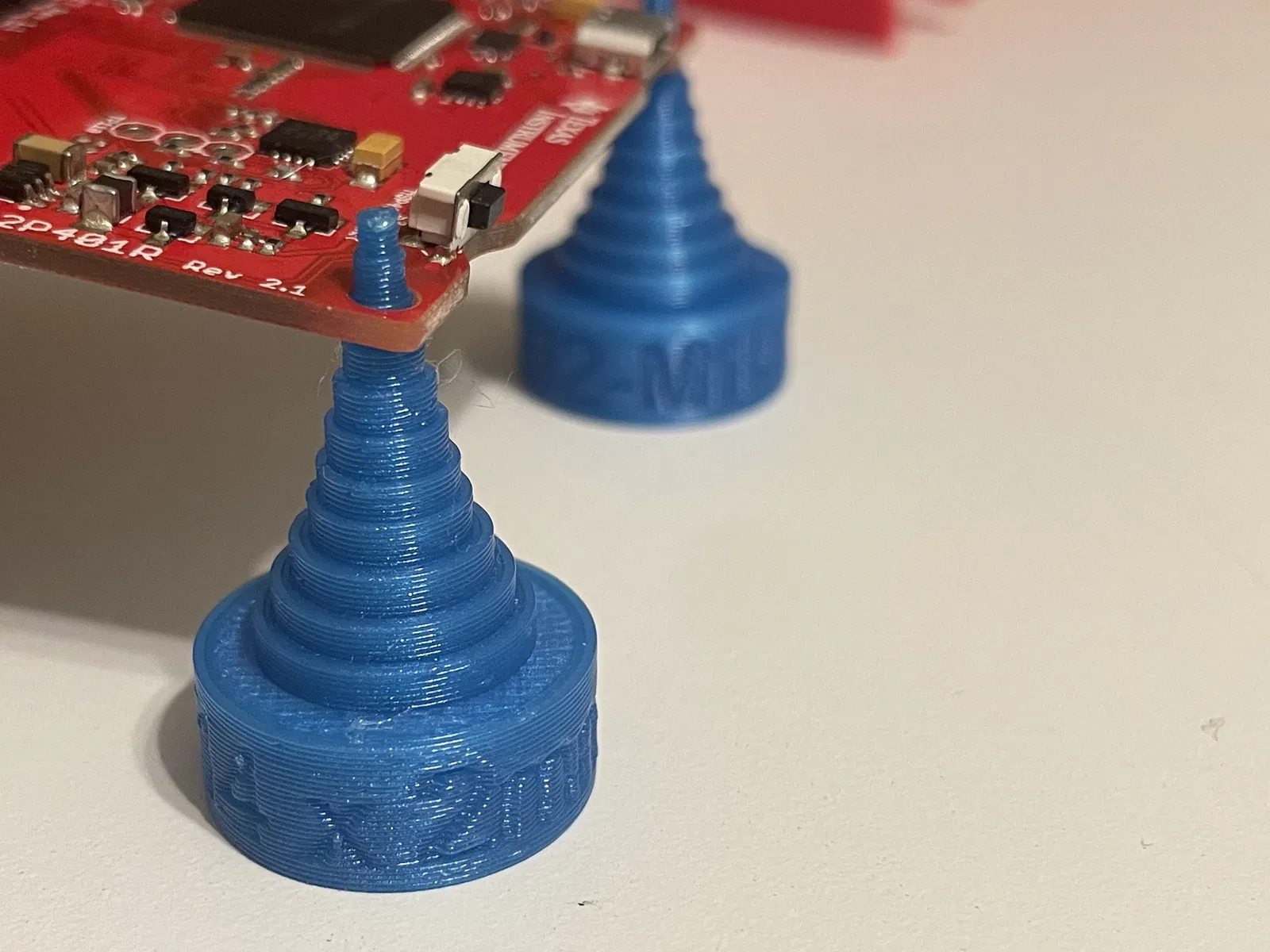

Mấy cái này có thể in với chế độ 0.3mm DRAFT, nhưng mình đề xuất 0.2mm để giữ lại các chi tiết nhỏ của mấy đường kính bé, đặc biệt là với mẫu 1mm. Mấy tấm hình mình đăng ở đây là in 0.3mm đó, cho bạn biết trước. Nên, ờm, ừm… cứ in ở 0.2mm đi trừ khi bạn đang vội. Mình thiết kế cho PLA, nhưng dùng PETG cũng không có vấn đề gì đâu.
