HevORT ZR 2.6 Giảm tốc bánh răng (Nâng cấp) với vòng bi kép

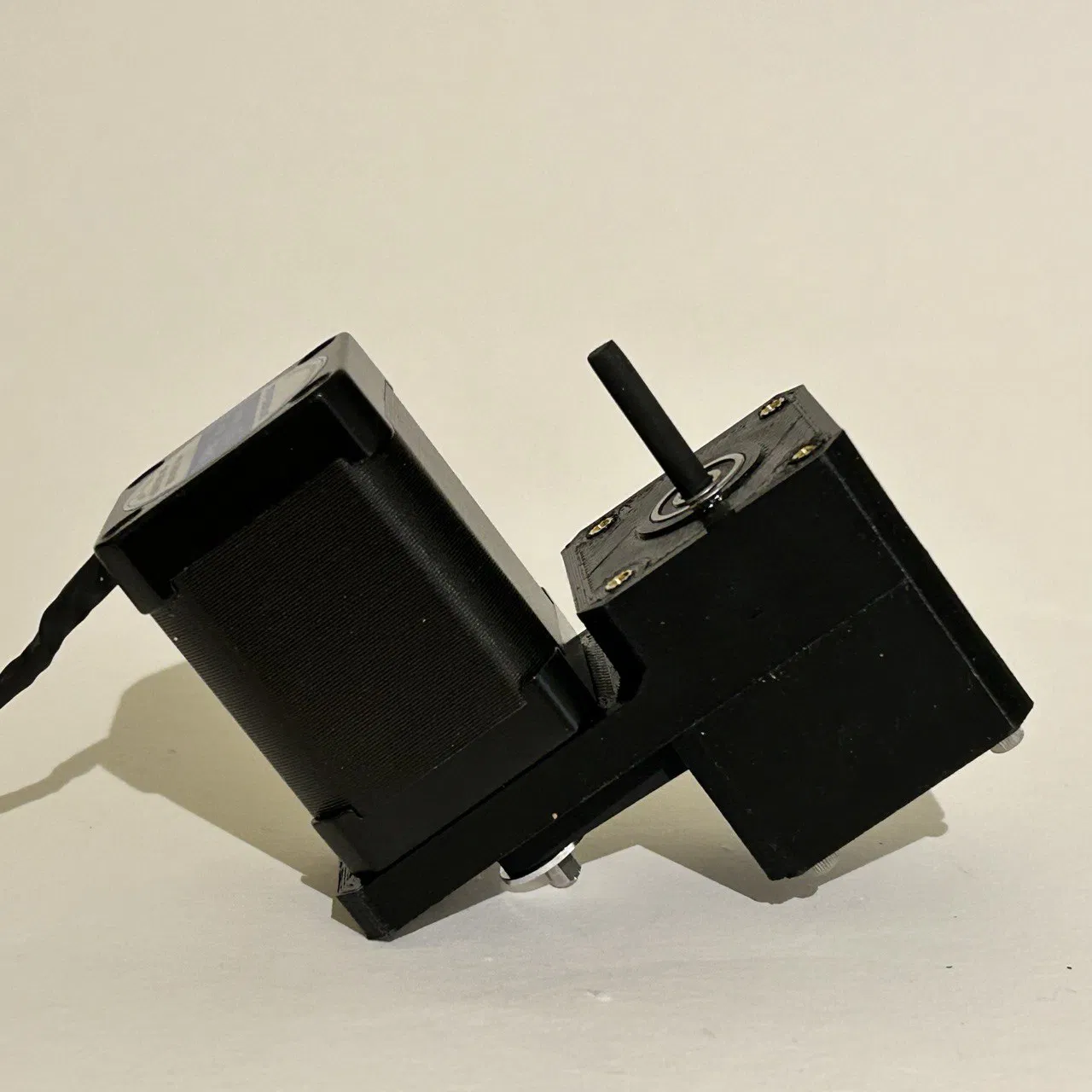

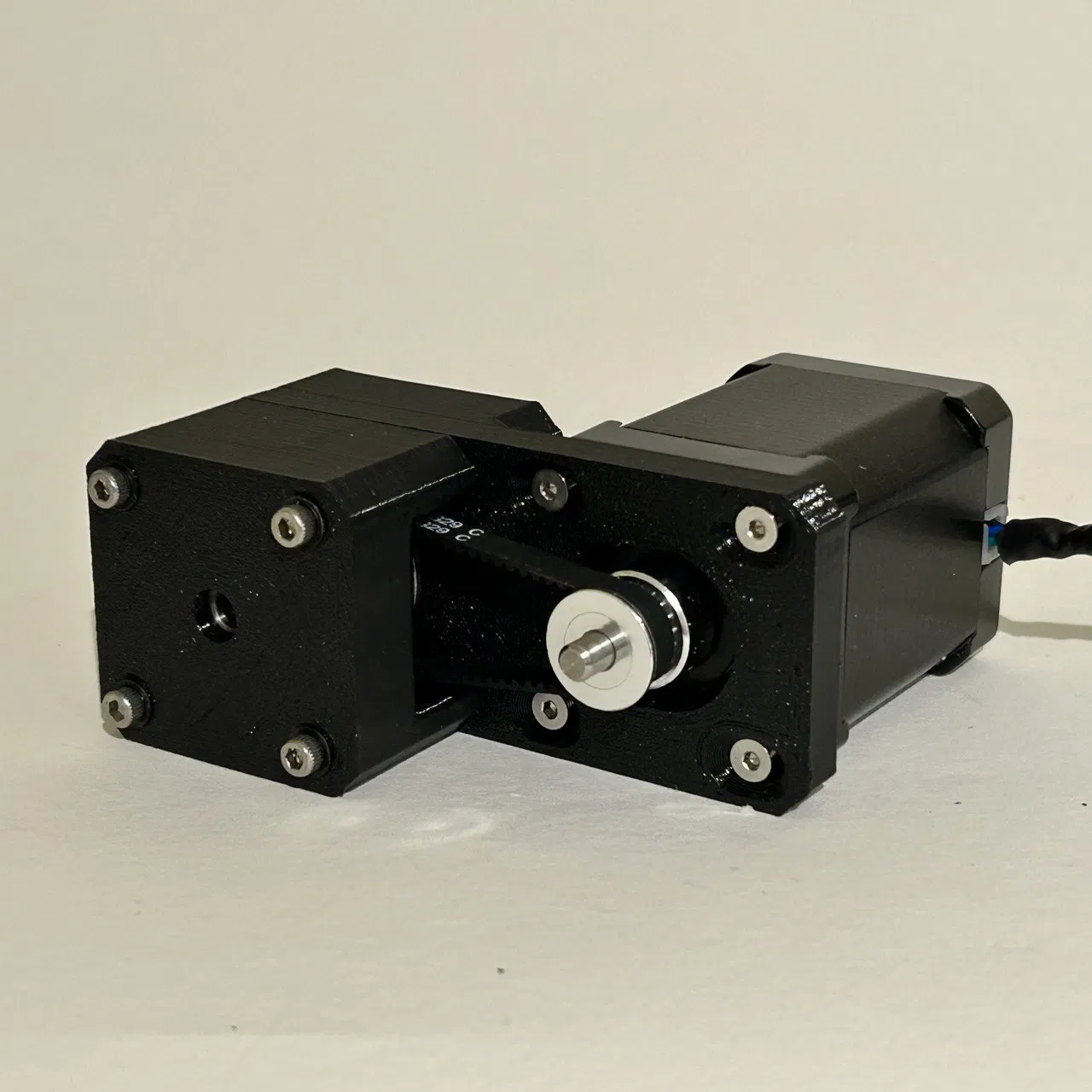

Bộ giảm tốc bánh răng 2:1 được thiết kế để lắp thay thế cho động cơ Nema 17. Nó được tùy chỉnh riêng cho trục Z của HevORT ZR 2.6 từ thiết kế gốc của iZOOM. Có thể lắp đặt mà không cần tháo dỡ bàn nhiệt, trục bi, giá đỡ, v.v., tức là lắp trực tiếp thay thế cho động cơ bước. Nó được thiết kế cho các cụm bàn nhiệt nặng mà nếu không có bánh răng sẽ di chuyển xuống bằng cách quay động cơ bước. Bộ giảm tốc bánh răng sẽ ngăn chặn điều này.

BOM (mỗi động cơ)

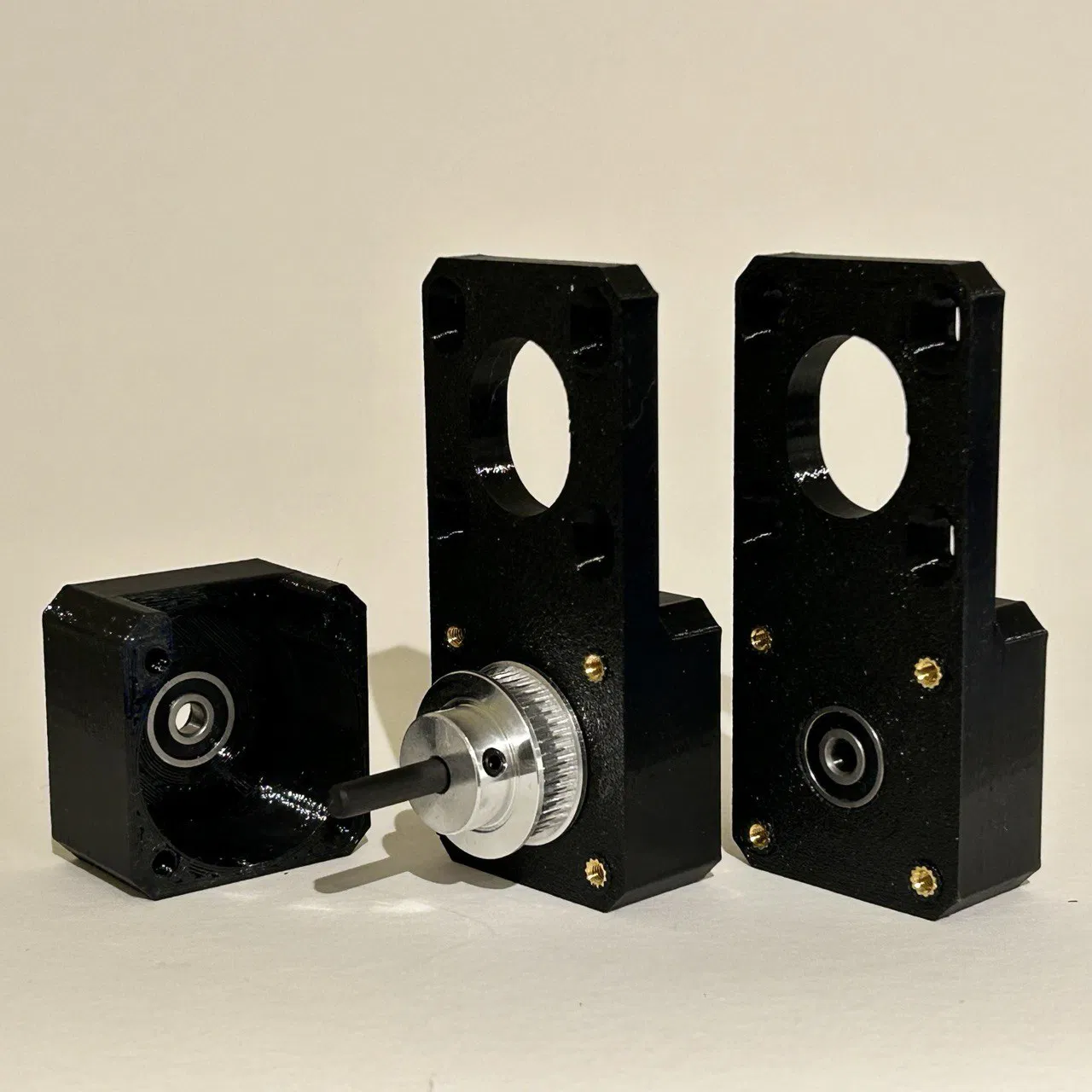

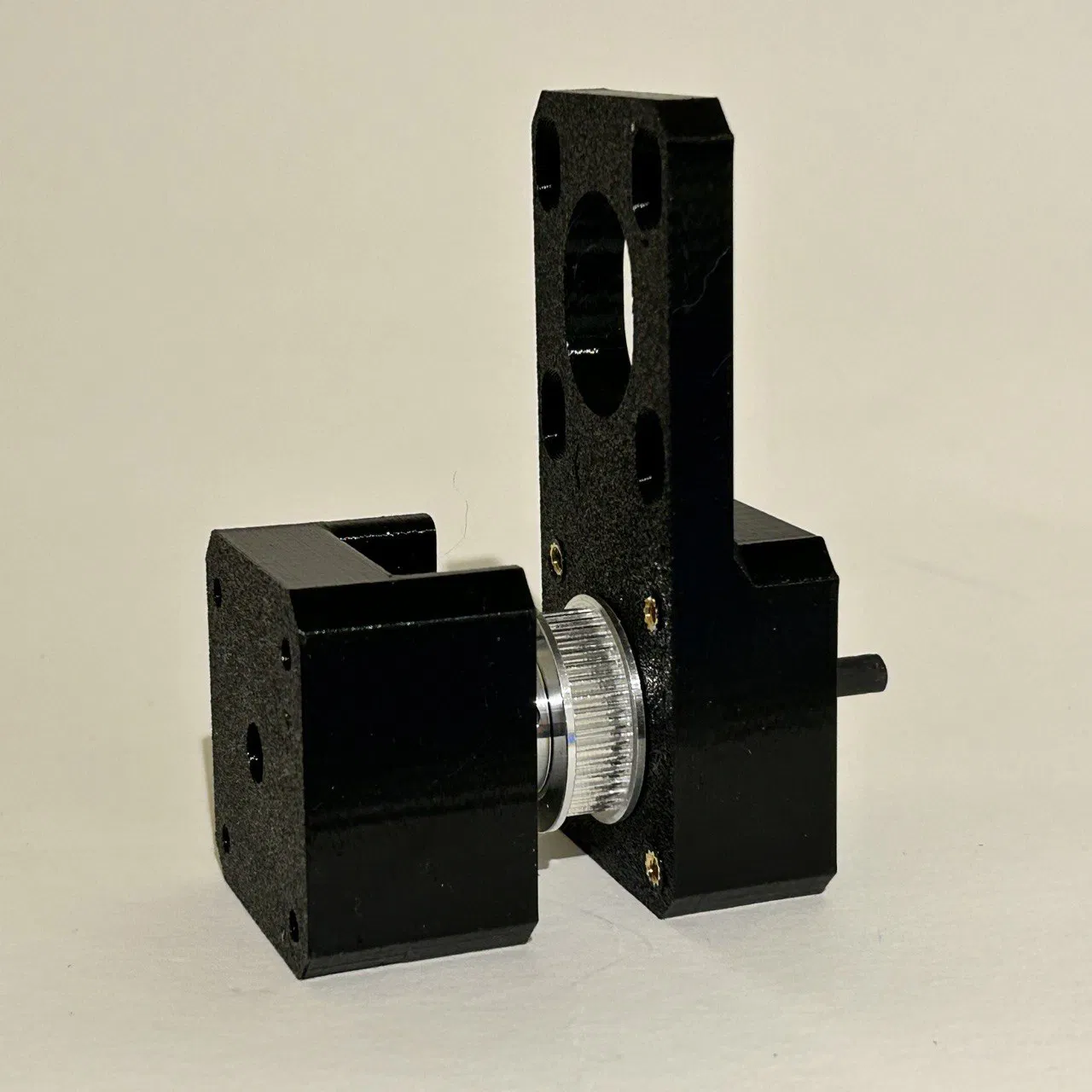

• Số lượng 1 Tấm giảm tốc
• Số lượng 1 Nắp tấm giảm tốc
• Số lượng 1 Động cơ Nema 17
• Số lượng 1 Trục dài 75mm, đường kính 5mm (thép hoặc carbon)
• Số lượng 3 Vòng bi 625-2RS
• Số lượng 4 Ốc vít M3x12mm đầu bằng lục giác để gắn động cơ
• Số lượng 4 Ốc vít M3x32 để gắn nắp
• Số lượng 4 Ốc vít M3 để gắn tấm giảm tốc vào giá đỡ ban đầu (ốc vít đã từng giữ động cơ nema)
• Số lượng 8 Vòng đệm nhiệt M3
• Số lượng 1 Puli Gates GT2, rộng 6mm, 40 răng

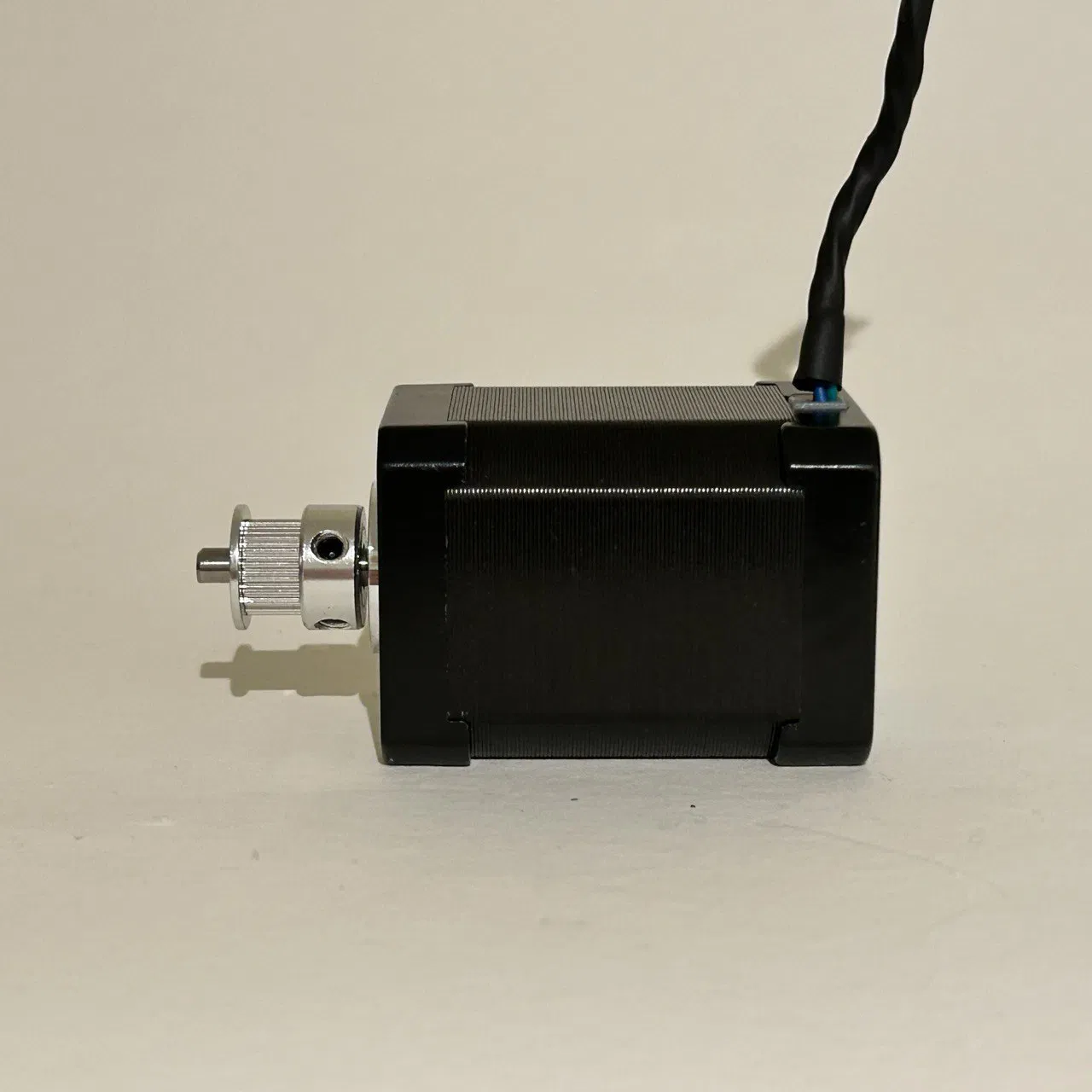

• Số lượng 1 Puli Gates GT2, rộng 6mm, 20 răng
• Số lượng 1 Dây đai kín Gates GT2, rộng 6mm, dài 158mm (80 răng)

Khuyến nghị in thử để xác nhận cài đặt của bạn sao cho vòng bi vừa khít vào tấm động cơ.

Cài đặt in

• Rafts: Không
• Supports: Không
• Độ phân giải: 0.5mmx0.25mm đường kẻ với đầu phun 0.4
• Infill: 30% gyroid
• Màu filament: Đen
• Vật liệu filament: PETG
• 5 lớp tường, 5 lớp đáy và trên cùng
