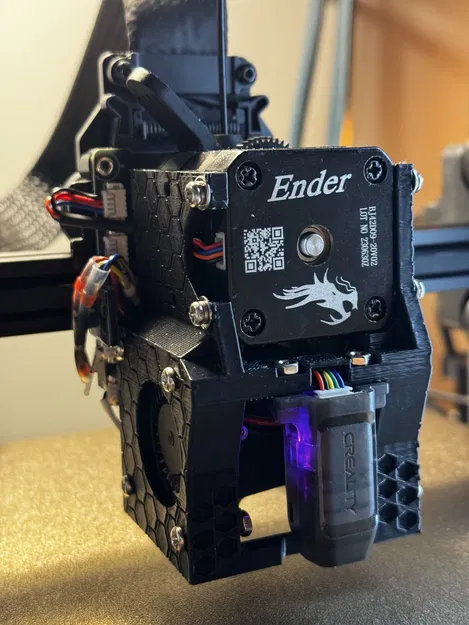

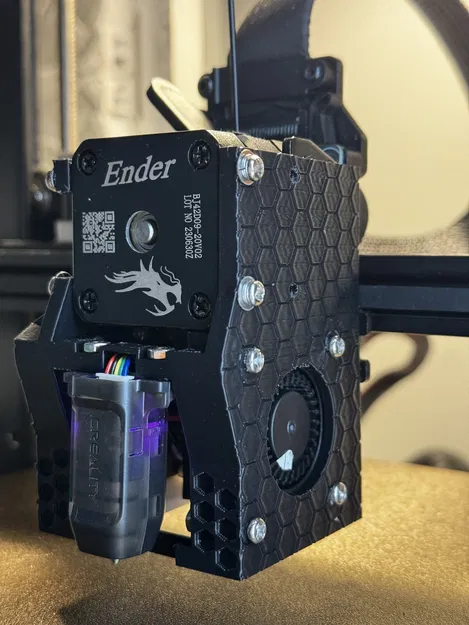

Ốp che quạt kép Ender 3 V3 SE Dual 4010

Tôi không chịu trách nhiệm nếu bạn làm hỏng máy in của mình vì bất kỳ lý do gì khi sử dụng bộ che quạt này. Nếu bạn cần một bộ che quạt hoạt động với cấu hình gốc, vui lòng xem bộ che quạt một quạt của tôi tại đây; /3d-model/ender-z-nuong-4010-fan-shruud

Vui lòng đọc tất cả các hướng dẫn được cung cấp trước khi cố gắng lắp ráp bộ che quạt này, có thể có một số điều bất ngờ và bạn có thể không cảm thấy thoải mái khi thực hiện.

PHIÊN BẢN HIỆN TẠI - V1

Nhật ký thay đổi:

28/01/2024:

Lâu rồi không xem lại dự án này! Đây là bản phát hành không phải beta đầu tiên.

• V1 Shroud: Cuối cùng đã sửa vị trí của các lỗ cho ốc vít bộ đùn. Đã thêm các vát cho các lỗ quạt và một vài thay đổi nhỏ mà tôi đã làm việc trong 2 tháng qua :)

24/11/2023:

Khuyến nghị cho tất cả người dùng bộ che quạt kép (MK1/MK2), Hoạt động với ống dẫn quạt MK2

• MK3 Shroud: Đã thêm hỗ trợ nhiều hơn cho CR touch do PLA Creep làm di chuyển đầu dò, điều này có thể hoạt động hoặc không, tôi cần thêm thời gian để xác định. Điều này cũng làm cho nó trông đẹp hơn theo ý kiến của tôi. Cũng đã thêm một lỗ để siết chặt bộ đùn.

09/11/2023:

Không khuyến nghị cho người dùng MK1 hiện tại, đây chỉ là thay đổi để người dùng mới in ống dẫn quạt dễ dàng hơn.

• MK2 Duct: Đã thêm hỗ trợ bổ sung cho các lỗ vít khi in, không cần hỗ trợ nữa. Hy vọng điều này sẽ khắc phục một số vấn đề in ấn mà một số người dùng đã gặp phải
• MK2 Shroud: Kích thước thay đổi một chút để phù hợp với ống dẫn mới

Tôi không biết liệu bản sửa đổi này có hoạt động với firmware gốc hay không vì CR Touch đã được di chuyển, vui lòng cho tôi biết nếu có và cung cấp hướng dẫn cài đặt cho Marlin để tôi có thể thêm vào hướng dẫn này. Hiện tại chỉ hoạt động với Klipper.

Tôi thực sự khuyên bạn nên mua hai quạt có đầu nối để nếu thiết lập này không hiệu quả với bạn, bạn có thể khôi phục máy in về cấu hình gốc. Nếu bạn quyết định làm điều này với quạt gốc, bạn sẽ không cần cáp Molex PicoBlade và một quạt 4010.

Bản sửa đổi này cũng di chuyển vị trí của CR Touch để nó thẳng hàng với vòi phun, vị trí của nó là X=0. Tôi sẽ đi sâu hơn vào điều này sau trong hướng dẫn.

Tôi sẽ không bao gồm bất kỳ tệp GCODE nào vì tôi không nghĩ đây là một ý tưởng hay, thiết lập của mọi người đều khác nhau cùng với các cài đặt. Nếu ai đó tạo tệp GCODE để bạn sử dụng, vui lòng đảm bảo rằng nó sẽ hoạt động với thiết lập của bạn và không gây ra sự cố.

- Danh sách mong muốn về những điều cần cải thiện

• Ống dẫn quạt lại là kẻ thù của tôi, tôi cảm thấy chúng vẫn thiếu hiệu suất
• Các giá đỡ dây rút trên bộ che quạt để hỗ trợ quản lý cáp
• Di chuyển CR Touch gần hơn với bộ phận làm nóng để dò tìm chính xác hơn, có thể thực hiện được, tôi chỉ cần xem xét tổn thất hiệu suất vì nó sẽ cản trở quạt tản nhiệt khá nhiều

- Danh sách vật tư:

• 10x ốc M3*8
• 8x ốc M3*16
• 10x đai ốc M3
• 8x vòng đệm phẳng
• 8x vòng đệm khóa (thực sự tùy chọn, tôi không biết chúng ảnh hưởng đến việc lắp ráp nhiều như thế nào nhưng tôi đã sử dụng chúng)
• 1x cáp CR Touch 10cm
• 1x cáp Molex Picoblade
• 2x Quạt thổi 4010

Bạn cũng sẽ cần một cách để hàn các dây quạt lại với nhau, vì vậy cần có trạm hàn hoặc một số đầu nối dây hàn kín. Vui lòng đảm bảo mua cáp Molex PicoBlade vì cáp Micro JST không hoạt động, chúng trông gần giống nhau nhưng có bước ren khác, tôi đã phát hiện ra điều này một cách khó khăn :).

- Danh sách vật tư có liên kết nếu bạn ở Vương quốc Anh:

• Hai quạt thổi 4010 (Đây là từ Sovol nhưng có thương hiệu Creality); https://www.amazon.co.uk/dp/B08B3HCKCP?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Bộ ốc M3 (có tất cả các ốc tôi cần và hơn thế nữa cho các dự án tương lai); https://www.amazon.co.uk/dp/B08789D7M5?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Cáp CR Touch 10cm (5 chân 10cm) Đây là cáp tôi đã sử dụng; https://www.aliexpress.com/item/4001291279517.html?spm=a2g0o.order_list.order_list_main.5.21ef1802bJC7rY
• Cáp CR Touch 10cm (Cái này có lẽ tốt hơn nhưng tôi chưa thử); https://www.aliexpress.com/item/1005005090614513.html
• Cáp Molex PicoBlade; https://thepihut.com/products/adafruit-1-25mm-pitch-2-pin-cable-matching-pair-40cm-long?variant=32463312322622¤cy=GBP&utm_medium=product_sync&utm_source=google&utm_content=sag_organic&utm_campaign=sag_organic

- Những gì cần in

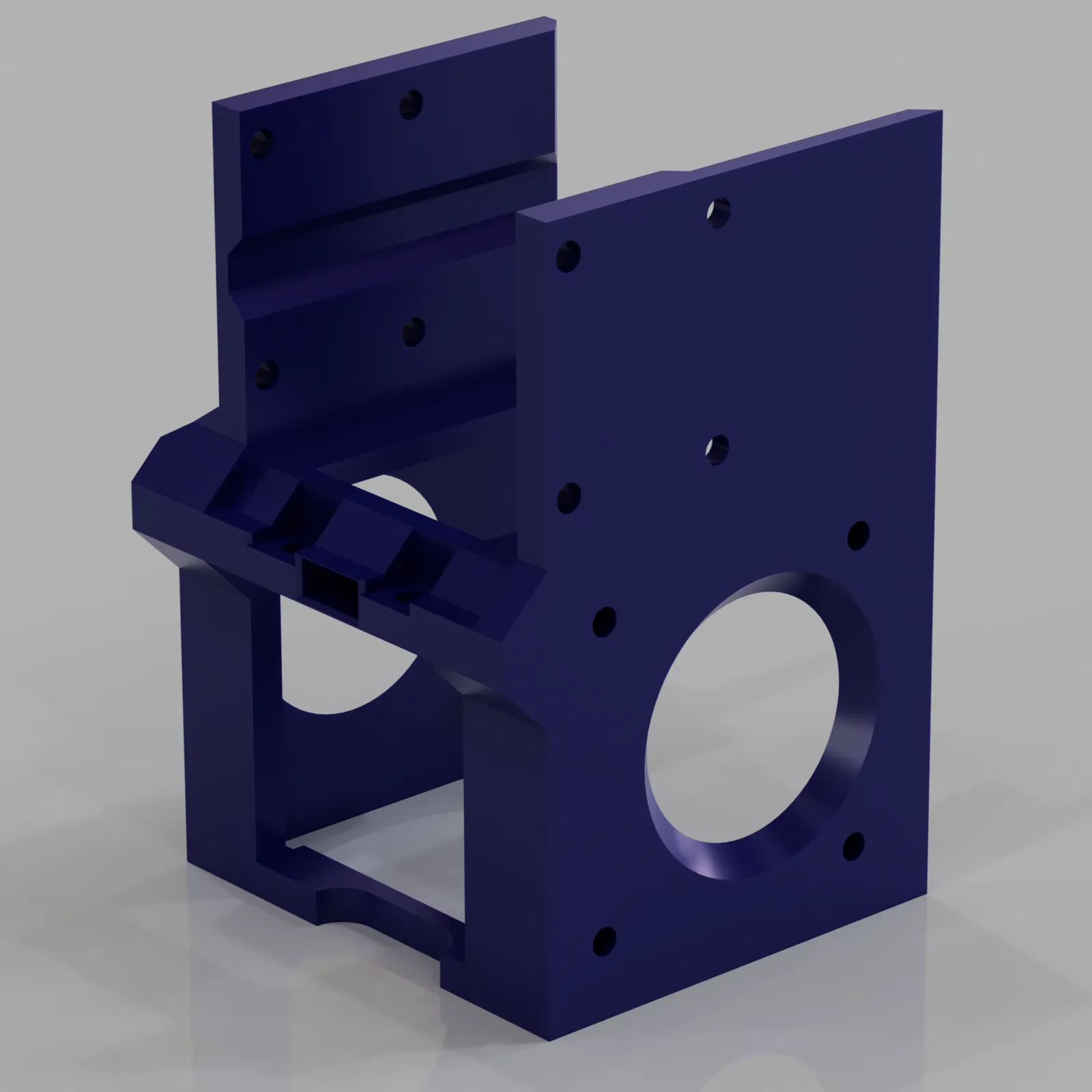

Bạn sẽ cần bộ che quạt chính, tôi khuyên bạn nên sử dụng phiên bản mới nhất, phiên bản mới nhất là V1.

- Hướng dẫn in STL:

Cái này cần được in với hỗ trợ dạng cây, bên dưới là một số ảnh chụp màn hình về nơi chọn hỗ trợ. Bạn có thể in bộ che quạt bằng PLA vì nó không đủ gần đầu in để bắt đầu chảy, ống dẫn quạt tôi khuyên bạn nên in bằng PETG hoặc ABS mặc dù tôi đã có ống dẫn bằng PLA và tôi chỉ thay chúng khoảng mỗi tuần một lần (không lý tưởng nhưng tôi không có thiết lập để in PETG hoặc ABS một cách đáng tin cậy).

Lắp ráp bộ che quạt:

CẬP NHẬT BETA 2: bạn cũng sẽ cần hỗ trợ bên dưới các lỗ vít phía dưới

Nó sẽ trông như thế này trong slicer, mọi phần nhô ra đều cần có hỗ trợ ngoại trừ các lỗ vít.

Ống dẫn quạt: Chỉ cần hỗ trợ bên dưới các vòng cho ốc vít, tôi lại cung cấp tệp 3mf nhưng cái này ở đây phòng trường hợp nó không hoạt động với bạn

Sau khi cắt lát, nó sẽ trông như thế này, hãy đảm bảo không có hỗ trợ trên bộ che quạt, nó không cần và rất khó để gỡ bỏ

- Tháo quạt và cáp gốc:

Với sự khôn ngoan vô hạn của Creality, cáp quạt từ nhà máy nằm phía sau bộ phận làm nóng của máy in, nghĩa là bạn phải tháo bộ đùn sprite và bộ phận làm nóng để tháo cáp này. Đừng lo lắng, bạn sẽ không phải định tuyến lại cáp ra phía sau bộ phận làm nóng.

• Tháo bất kỳ sợi dây nào trong máy in, điều này làm cho việc tháo bộ đùn trở nên vô cùng khó khăn vì bạn sẽ phải tháo nó cùng với bộ phận làm nóng

• Đợi máy in nguội (tôi đã tự làm bỏng vài lần vì không làm điều này :P)

• Tháo bất kỳ bộ che quạt nào bạn có, thiết kế quạt đơn của tôi hoặc bộ gốc, có hai ốc vít ở phía bên phải của máy in và trong trường hợp bộ che quạt gốc có một ốc vít ở bên trái.

• Tháo bốn ốc vít được hiển thị bên dưới để tháo bộ đùn

• Sau đó, bạn sẽ cần tháo cáp cho CR Touch và bộ đùn được hiển thị bên dưới, CR Touch không có trên máy in của tôi vì tôi đã sử dụng bộ che quạt kép. Vui lòng tháo keo nóng đã được thêm vào các đầu nối trước khi cố gắng rút chúng ra, tôi đã sử dụng kìm cắt đi kèm với máy in một cách rất cẩn thận để kẹp và kéo keo nóng ra.

• Sau đó, bạn có thể tháo CR Touch khỏi giá đỡ đang kết nối nó với bộ đùn, cũng tháo giá đỡ ra khỏi bộ đùn, tôi có thể chụp ảnh nó nhưng có thể tôi đã làm mất nó từ lâu rồi :/

• Sau đó, nó sẽ trông như thế này (ảnh bên dưới), nếu bạn muốn nâng cấp ống PTFE tiêu chuẩn lên Capricorn Tubing thì đây là thời điểm lý tưởng để làm, tôi đã làm điều này nên ống của tôi có màu xanh, ống gốc có màu trắng.

• Tháo hai ốc vít được hiển thị bên dưới để giải phóng cáp quạt, hãy đảm bảo không để bộ đùn rơi quá xa vì để nguyên cáp là tốt nhất, bạn không muốn chúng bị hỏng vì điều đó sẽ trở nên vô cùng phiền phức. Tôi cũng nên tháo tấm nền in ra phòng trường hợp có bất kỳ hư hỏng nào nếu nó rơi.

• Bây giờ chỉ cần lặp lại các bước theo thứ tự ngược lại, nhưng không gắn lại bất kỳ cáp quạt hoặc CR Touch nào, chúng ta sẽ lắp chúng vào bộ che quạt mới sau.

- Tháo cáp khỏi CR Touch:

Tôi lại khuyên bạn chỉ nên sử dụng kìm cắt đi kèm với máy in, rất cẩn thận để loại bỏ keo nóng khỏi đầu nối và từ từ tháo cáp ra, ghi nhớ cáp đi vào bên nào, tôi không nghĩ nó đi ngược lại nhưng tôi không muốn biết điều gì xảy ra nếu bạn làm được điều đó.

Sau đó, bạn có thể chỉ cần lắp cáp 10cm mới vào CR touch để sẵn sàng cho sau này.

- Thời gian thử lắp:

Tôi đề nghị bây giờ hãy thử xem bộ che quạt có vừa không, nó nên vừa nhưng kiểm tra cũng không thừa.

Vui lòng đảm bảo rằng cáp bộ đùn đi vào kênh và không bị lộ ra ngoài vì nếu bị lộ, nó có nguy cơ bị nứt lớp nhựa bên ngoài cáp, hãy cho tôi biết làm thế nào tôi biết điều đó xảy ra, nếu bạn nhìn kỹ vào hình ảnh, bạn có thể thấy chính xác nơi tôi đã căng thẳng khi làm hỏng nó lol. Đảm bảo tất cả các lỗ để bắt vít vào động cơ bộ đùn đều vừa, Tôi nhận thức được một vấn đề hiện tại là các lỗ phía sau không thẳng hàng với các lỗ trên bộ đùn, chỉ cần đảm bảo các lỗ gần bạn vừa.

Tuyệt vời, bây giờ mọi thứ sẽ vừa vặn.

Nếu không vừa, vui lòng gửi tin nhắn cho tôi trên printables và tôi sẽ xem xét vấn đề và cố gắng giải quyết, có thể đó là sự sơ suất của tôi :). Hãy đảm bảo bao gồm ảnh hoặc mô tả chi tiết về vấn đề, điều này sẽ tiết kiệm thời gian và giúp tôi hiểu điều gì đã xảy ra.

• Làm rộng các lỗ trên quạt

Đây là điều tôi đã cố gắng tránh với bộ che quạt này, các ốc M3 cần có thể lọt qua các lỗ trên quạt vì bạn không thể có đủ ốc tiêu chuẩn để lắp. Nó cũng cho phép tôi đơn giản hóa danh sách vật tư vì bạn chỉ cần ốc M3.

Tất cả những gì tôi đã làm để làm rộng các lỗ vít là vặn đi vặn lại nhiều lần các ốc M3 vào các lỗ vít trên quạt, về cơ bản ép chúng vào ra vài lần rồi chúng sẽ đủ rộng để lắp sau này. Vâng, tôi biết điều đó thật phiền phức nhưng đó là cách duy nhất tôi có thể làm cho cả 4 ốc vít đi vào một quạt. Nếu bạn có bất kỳ ý tưởng nào để cải thiện điều này, vui lòng cho tôi biết

- Ghép hai quạt vào một đầu nối:

Đây là phần tôi không giỏi lắm, hàn.

Bạn sẽ cần kết nối hai quạt vào một đầu nối Molex MicroBlade song song, hai dây màu đen trên quạt với dây màu đen trên MicroBlade. Tương tự với dây màu đỏ. Hàn chúng lại với nhau và thêm ống co nhiệt để bảo vệ.

Đảm bảo có đủ chiều dài trên quạt ở phía bên phải (bên trái trên ảnh) để có thể quấn quanh phía trước bộ che quạt, ảnh bên dưới

Lưu ý nhanh, nếu quạt của bạn có dây màu vàng và xanh thay vì đỏ và đen, dây màu vàng là dây đỏ và dây màu xanh là dây đen, tôi đã mất rất nhiều thời gian để tìm thông tin này nên xin để lại đây như một ghi chú.

- Thời gian lắp bộ che quạt:

Được rồi, bây giờ là thời gian vui vẻ, hoặc thời gian khó khăn tùy thuộc vào bạn.

• Gắn quạt

Bạn sẽ cần 8 con ốc M3*16 cùng với 8 đai ốc M3 và bộ che quạt đã in

• Đầu tiên, bạn sẽ muốn đặt bộ che quạt và quạt lên bộ che quạt và bắt ốc M3*16 vào từ phía sau và đặt một đai ốc vào cuối, đảm bảo siết vừa đủ bằng tay vì tôi đã gặp sự cố khi tháo chúng nếu bạn siết chặt, siết vừa đủ bằng tay là đủ để chúng không bị rơi ra khi in, ảnh bên dưới để tham khảo. Lưu ý nhanh, quạt ở bên trái có thể không có đủ 4 ốc vít vì giá đỡ quạt gốc cản đường, cũng được hiển thị bên dưới, tôi sẽ bắt đầu mà không có ốc vít này và xem liệu bạn có đủ chỗ không, dù sao thì nó cũng không thực sự cần thiết.

• Sau khi tất cả các ốc vít vào vị trí, nó sẽ trông như thế này.

• Lắp đặt CR Touch

Luồn cáp qua lỗ ở phía trước cho đến khi chặt, ảnh bên dưới

Sau đó, chúng ta sẽ thêm hai con ốc M3*8 vào từ phía dưới và thêm một đai ốc ở phía trên, hiện tại bạn sẽ phải dùng ngón tay giữ đai ốc khi vặn ốc vào, tôi đang cố gắng khắc phục điều này nhưng nó không phải là ưu tiên hàng đầu.

Sau đó, nó sẽ trông như thế này

- Bây giờ là lúc lắp nó vào máy in!

Khi lắp bộ che quạt vào máy in, hãy đảm bảo tất cả các dây cáp đi xuống dưới bộ đùn, điều này quan trọng để không có dây cáp nào bị kẹt giữa bộ che quạt và bộ đùn, ảnh bên dưới để tham khảo.

Sau đó, tôi thấy dễ dàng hơn khi trượt nó vào gần hết và kết nối các dây cáp với máy in, sau khi tất cả các dây cáp được cắm lại, đã đến lúc bật máy in lên và bây giờ.

Bây giờ bạn sẽ cần 8 con ốc M3*8, 8 vòng đệm và 8 vòng đệm khóa, Một lần nữa, tôi nhận thức được rằng 4 con ốc phía sau sẽ không thẳng hàng với bộ che quạt, chỉ cần lắp 4 con ốc, điều này sẽ được sửa trong tương lai nhưng không ảnh hưởng đến hiệu suất.

Cách tốt nhất tôi tìm thấy để bắt các con ốc vào bộ đùn là như thế này, đã khuya khi tôi viết cái này và không muốn mở photoshop, hy vọng điều này có lý :D 2| |1 3| |4

Bật máy in lên, hãy nhớ không homing nó vì chúng ta đã thay đổi vị trí của CR touch nên nó sẽ không homing đúng cách, nhưng bạn có thể kiểm tra quạt để đảm bảo chúng đang hoạt động.

- Tệp printer.cfg của Klipper

Trong mục bltouch trên tệp printer.cfg, hãy thay đổi x_offset thành 0 và y_offset thành -45.

Bạn cũng sẽ cần thay đổi cài đặt bed_mesh thành mesh_min 20,20 và mesh_max thành 201,182

Đảm bảo cũng thực hiện probe_calibrate vì Z offset sẽ khác.

Bạn có thể thay đổi các cài đặt này theo ý muốn, nhưng đây là những gì tôi đang sử dụng cho đến nay.

Hy vọng bây giờ bạn đã có bộ sửa đổi quạt kép hoạt động đầy đủ cho Ender 3 V3 SE, đây là hướng dẫn dài nhất tôi từng làm trên printables, vì vậy hy vọng tất cả những điều này có ý nghĩa!
