Dụng cụ Phân phối Keo hàn / Sốt hàn

Đây là nỗ lực của tôi để tạo ra một dụng cụ Phân phối Keo hàn / Sốt hàn nhỏ gọn, dễ in và dễ sử dụng. Đây là nỗ lực của tôi từ tất cả các nghiên cứu về nhiều thiết kế khác nhau.

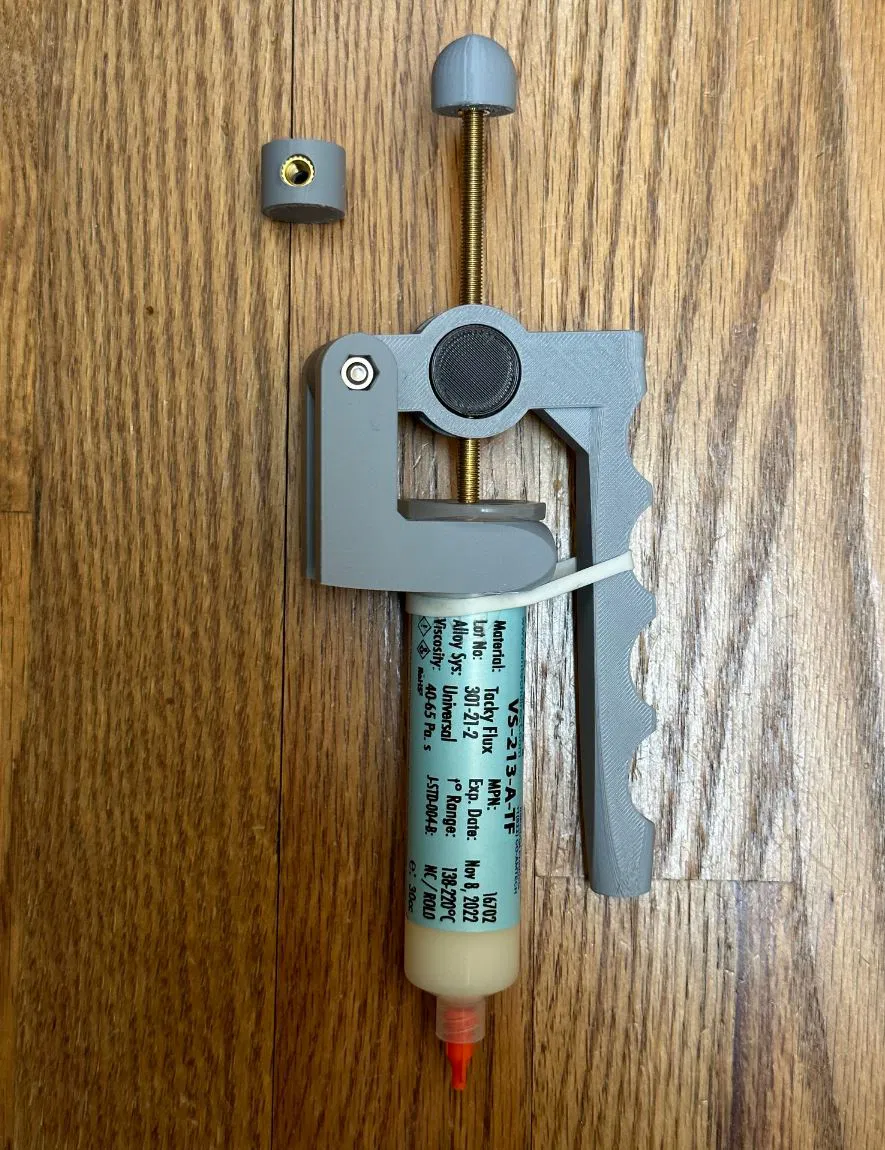

Lưu ý điểm xoay ở góc trên của ảnh đính kèm. Đĩa tròn cần một ren đồng M5 để giữ thanh dẫn ở đúng vị trí khi kéo tay cầm. Bạn chỉ cần một cái nhưng tôi đặt nó ở ngoài để minh họa cho bạn.

Một vít M4 đầu trụ (dài 25mm) nối với một đai ốc M4 để giữ tay cầm vào vòng giữ.

Một ren đồng M5 được đặt ở mỗi trong hai nắp. Một cái để cố định đầu trên của thanh dẫn dài khoảng 125mm và cái còn lại để cố định đầu dưới của thanh dẫn. Tôi đã phải tìm kiếm dây thun phù hợp nhưng bạn có thể dùng hai hoặc ba cái nếu cần.

Tôi in ở mức 75% độ đặc, bằng nhựa ASA có sử dụng support. Tôi không nghĩ là support thực sự cần thiết nhưng support dạng cây (Tree supports) dễ tháo gỡ nên tôi vẫn dùng. Vì các núm vặn nhỏ, tôi đã dùng raft vì lần đầu tiên tôi gặp phải tình trạng sợi nhựa bị rối (spaghetti).
