Bipod Gập M-LOK Không Cần Hỗ Trợ

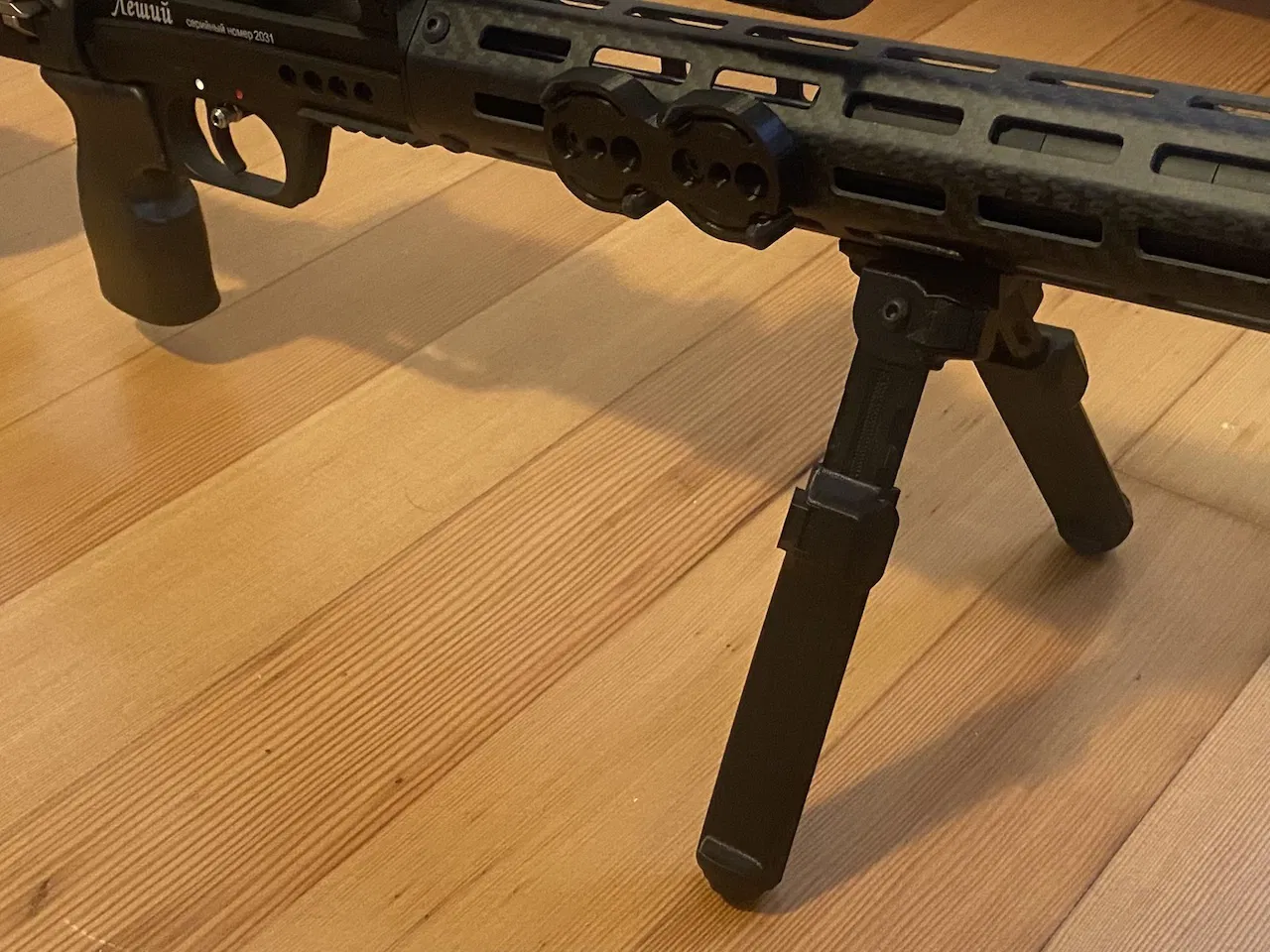

Đây là một bipod có thể in được, phù hợp cho việc sử dụng nhẹ nhàng, như với súng hơi hoặc súng bắn đạn .22LR.

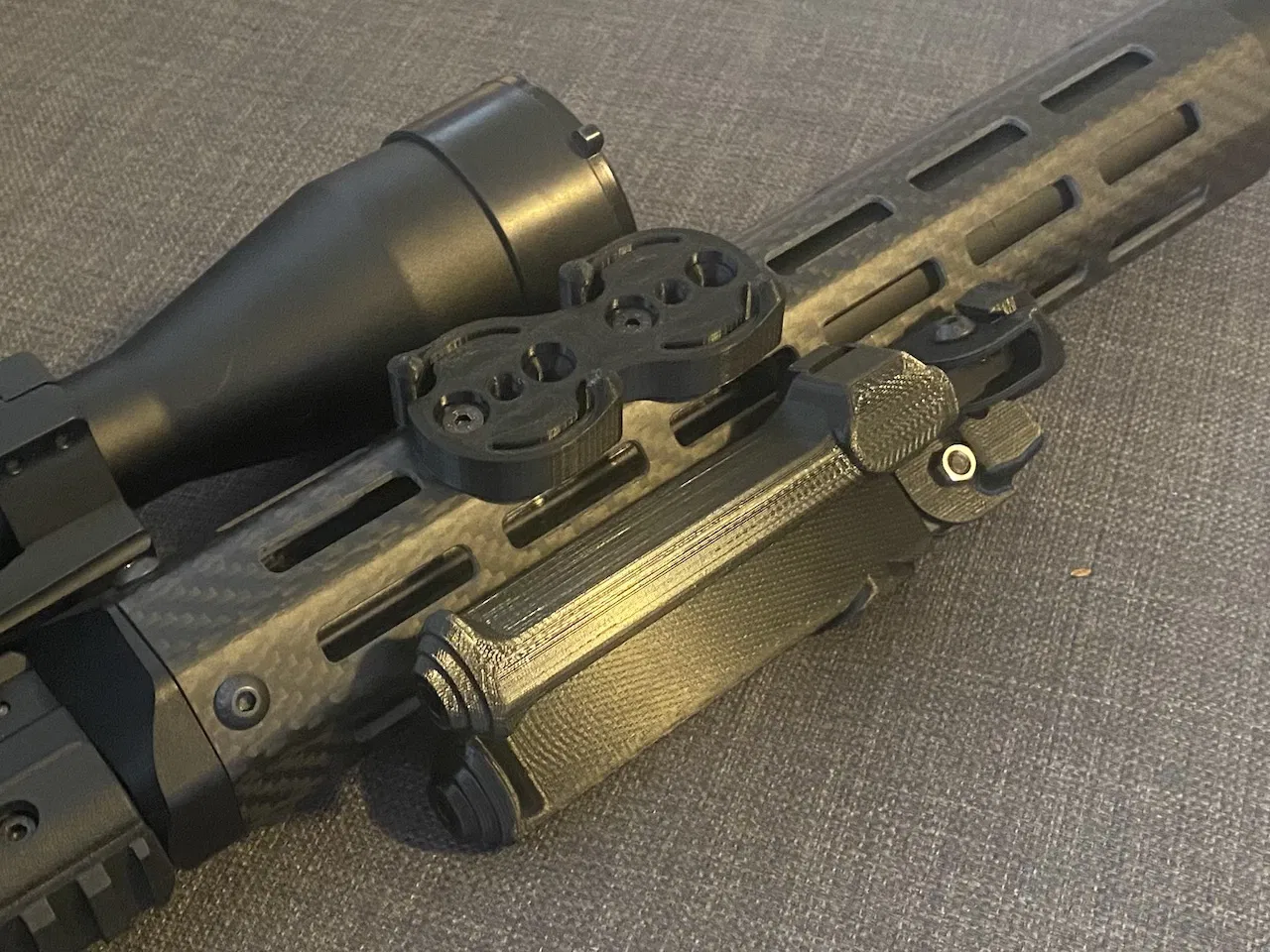

Tôi đã dựa trên thiết kế này một cách tương đối từ các bipod của Magpul nhưng có một vài điểm khác biệt đáng chú ý. Tôi đã ưu tiên sự nhỏ gọn, vì bipod này được dự định sử dụng trên một khẩu súng hơi có thể gập lại.

Bạn sẽ cần một số phần cứng kim loại để hoàn thiện. Tôi đã có thể tìm thấy (hầu hết) tất cả phần cứng này tại cửa hàng kim khí địa phương của mình (ACE Hardware cho những ai tò mò.)

Danh sách bộ phận

Những thứ này bạn có thể sẽ phải đặt hàng, trừ khi cửa hàng đồ thể thao địa phương của bạn có sẵn. Một số vít M-LOK:

• https://www.amazon.com/mlock-Screw-Standard-Screws-Replacement/dp/B08FXRKZWC/ref=sr_1_2_sspa

Bu lông xuyên cho các khớp khuỷu xoay:

• 2x - Bu lông đầu nút M5, dài 16mm.
  • https://www.mcmaster.com/97763A822/
• 2x - Đai ốc M5, 8mm hai mặt.
  • https://www.mcmaster.com/90819A112/

Chọn một trong hai loại này cho các khớp khuỷu xoay, tôi đã sử dụng miếng đệm SAE, nhưng tôi đã thiết kế nó cho miếng đệm metric.

• 2x - Miếng đệm nhôm, đường kính 5/16", #6, dài 5/16".
  • https://www.mcmaster.com/92510A523/

              -hoặc-

• 2x - Miếng đệm M5, đường kính ngoài 8mm, dài 8mm
  • https://www.mcmaster.com/94669A045/

Hai vít M3 để giữ các thanh trượt không bị trượt ra khỏi cánh tay. Vít sẽ tự ăn vào nhựa ở đầu cánh tay sau khi lắp. Chúng được thiết kế để tự ăn vào nhựa.

• 2x vít M3, dài 6mm
  • https://www.mcmaster.com/95836A205/

Và cuối cùng là lò xo cho các nút bấm. Tôi đã thiết kế chúng dựa trên một lò xo có đường kính khoảng 5mm và nén tối đa khoảng 8mm. Đây là những lò xo nén nhỏ mà tôi tìm thấy tại cửa hàng kim khí địa phương.

• 4x lò xo nén 5-5.8mm, chiều dài nén tối đa: ~8mm
  • https://www.mcmaster.com/94125K379/

Hướng in   Mỗi bộ phận đều có một mặt phẳng sẽ tạo ra ít phần nhô ra nhất. Tôi đã in thành công thiết kế này mà không cần hỗ trợ bằng Inland PLA+ trên máy Ultimaker 2+. Cài đặt máy in và vật liệu của bạn có thể cần hỗ trợ hoặc hỗ trợ bám dính bàn in.

Các bề mặt tiếp xúc khi in rất nhỏ, vì vậy bạn có thể cần in các bộ phận nhỏ hơn trong một lô và các bộ phận lớn hơn trong một lô khác. Yêu cầu có bàn nhiệt. Yêu cầu có hỗ trợ bám dính.

Chỉ có các thanh trượt được phản chiếu. Tất cả các bộ phận khác đều giống nhau cho cả hai chân.

Cài đặt

Trên máy Ultimaker 2+ của tôi, tôi đã sử dụng các cài đặt sau:

• Độ dày tường 20 lớp, đầu phun 0.4mm
• %100 chất độn
• Không có hỗ trợ, không có viền.
• Bàn nhiệt.
• Chiều cao lớp 0.1mm.

Lắp ráp

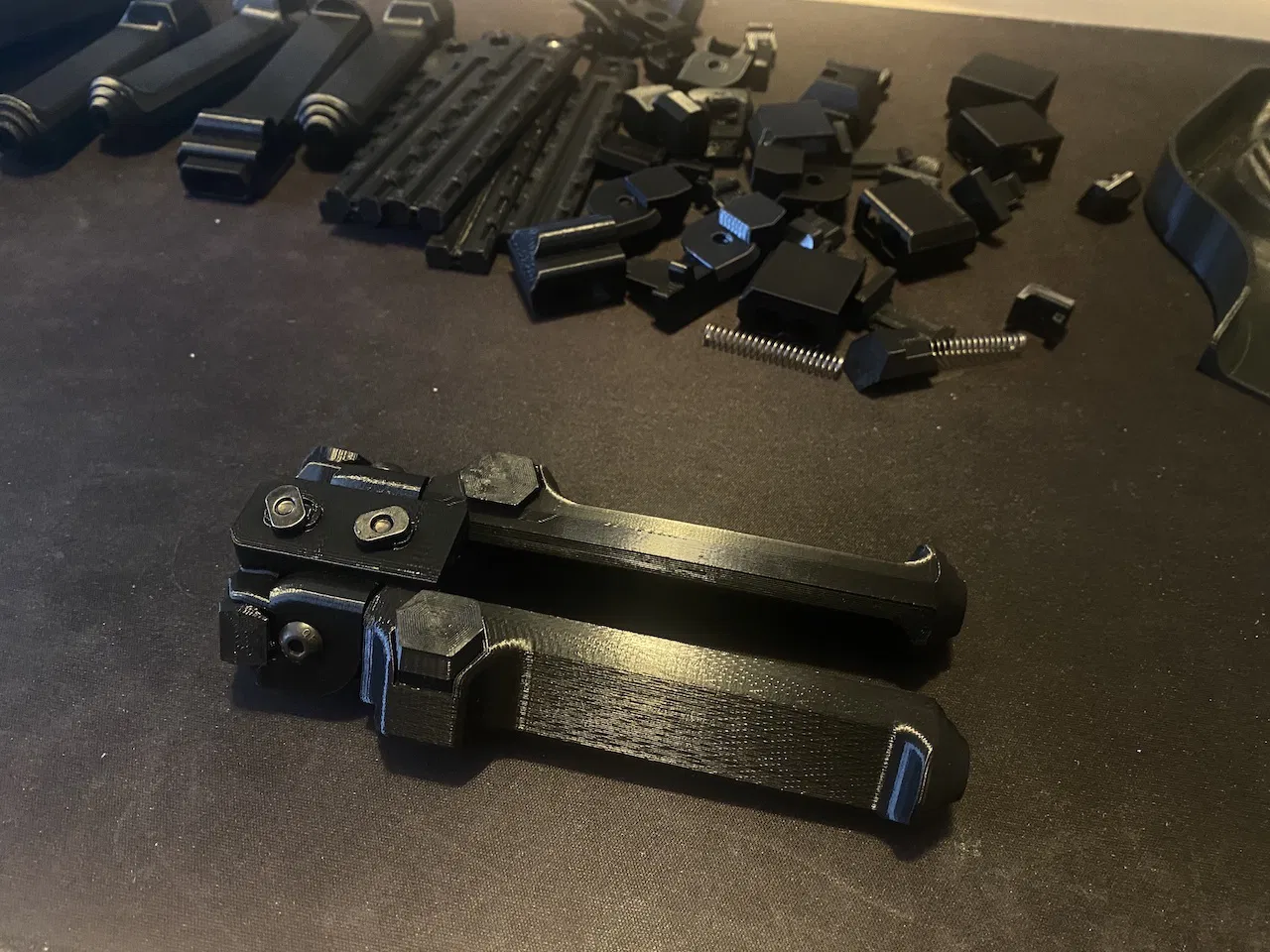

Các thanh trượt và cánh tay sẽ có ba via từ quá trình in. Bạn sẽ cần đặt một chìa khóa Allen vào khớp khuỷu và di chuyển cánh tay vào và ra khỏi các thanh trượt để làm lỏng chúng (gọi là đánh bóng). Bạn cũng có thể cần chà nhám các bề mặt tiếp xúc cho các nút bấm để chúng có thể trượt tự do.

Các bu lông khuỷu có thể điều chỉnh độ căng của cánh tay từ "rơi tự do" đến "cứng".

Các nút bấm phải được lắp với lò xo trước, sau đó lắp cánh tay vào thanh trượt. Nếu khoảng hở tốt, bạn sẽ có hành động khóa nhấp mượt mà khi thanh trượt di chuyển lên xuống cánh tay. Nếu không, bạn có thể cần chà nhám nhẹ các nút bấm và cánh tay bằng giấy nhám 400 grit để loại bỏ ba via.

Chúc bạn bắn vui vẻ!
