Máy khắc laser CoreXY

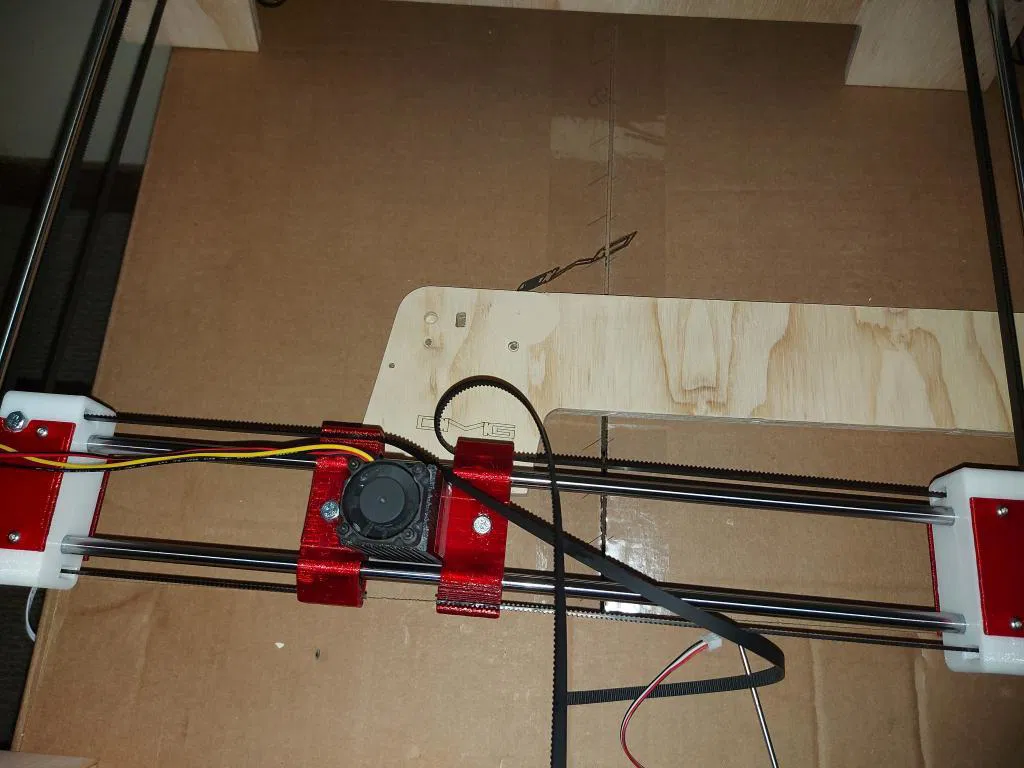

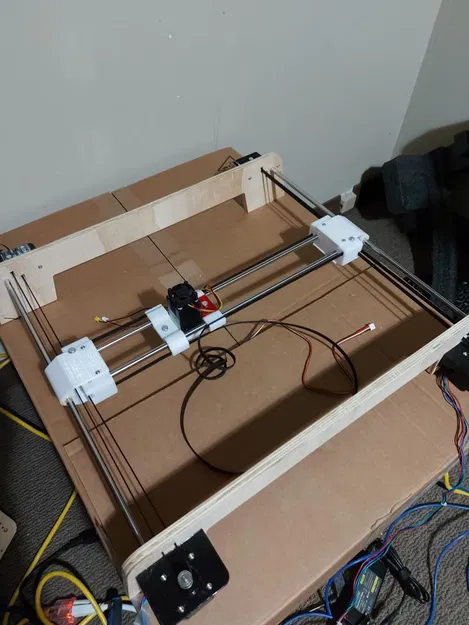

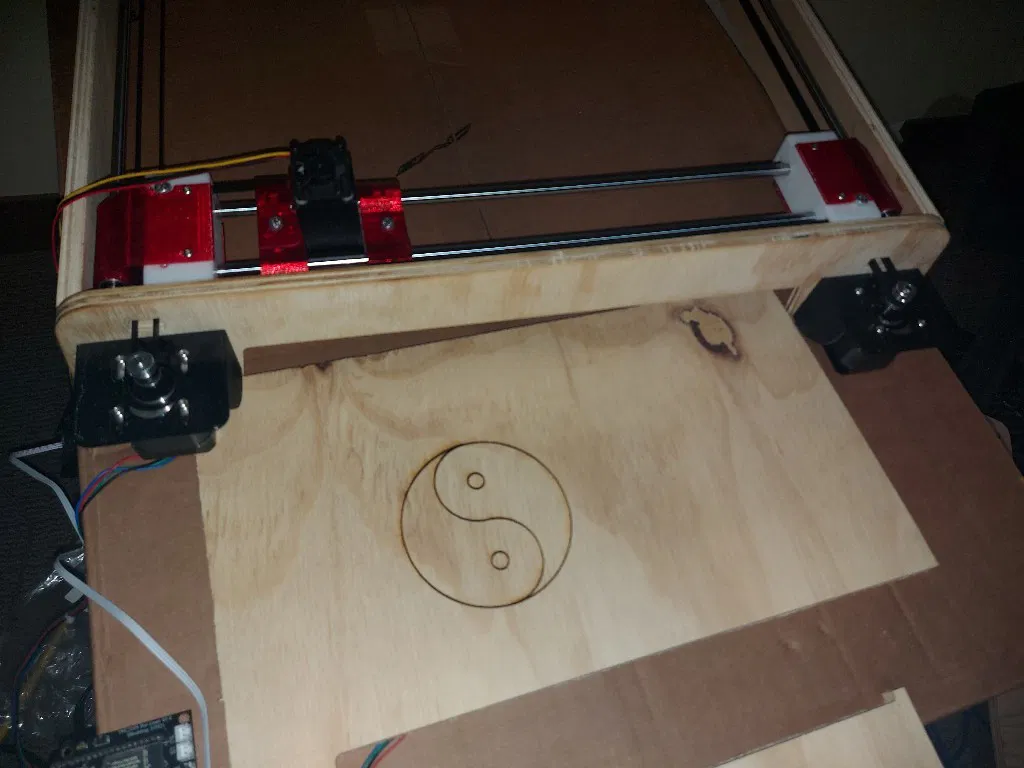

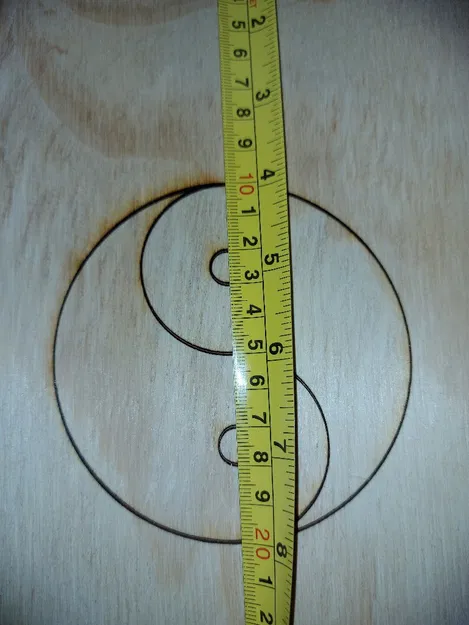

Phiên bản CoreXY laser engraver của tôi.

Cái này vẫn đang trong quá trình hoàn thiện. Tôi vẫn chưa chỉnh xong endstops nhưng tạm thời là nó chạy được rồi.

Lưu ý là các bạc đạn LM8UU gần như là ép vào vì tôi đã in sẵn chúng. Tôi dùng kẹp để ép chúng vào các bộ phận đã in, và tôi không nghĩ chúng sẽ ra dễ dàng nếu không làm vỡ nhựa.

Danh sách vật liệu (BOM) (Theo tôi nhớ)

• 2x thanh trơn 8mm dài 450mm
• 2x thanh trơn 8mm dài 400mm (Hoặc dài hơn trục Y khoảng 90mm)
• 8x bạc đạn tuyến tính LM8UU
• 18x vít 3mm, dài 8mm
• 4x vít 1" #6-32 + đai ốc nylock tương ứng
• 10x vít 5mm, dài 30mm.
• 6x đai ốc nylock 5mm. (Các vít không đi hết các góc phía sau, và ren vào các mảnh nhựa. Bạn có thể thay thế bằng 4 vít 40mm và thêm 4 đai ốc nylock nếu không ngại mua sắm thêm phần cứng, nhưng tôi không nghĩ điều đó là thực sự cần thiết.)
• 2x động cơ NEMA 17. Tôi dùng loại dài 48mm, khá phổ biến.
• 2x puly GT2 răng 16T, trục 6mm
• 8x puly không răng GT2 6mm (Tôi dùng 2 cái có răng, 6 cái không răng. Các dây đai cần xoắn một nửa vòng mỗi cái, tôi chọn làm ở phía sau máy giữa các góc. Nếu bạn làm xoắn giữa động cơ và các góc puly, bạn có thể dùng tất cả các puly không răng.
• 1x laser. Của tôi là loại vuông 33mm, có lỗ gắn cách nhau 18mm theo chiều rộng. Tôi để trống một khoảng để gắn vít trung tâm.
• 1x bo mạch điều khiển, tùy bạn chọn. Tôi dùng bo điều khiển bút/laser 2209 của Bart Dring.

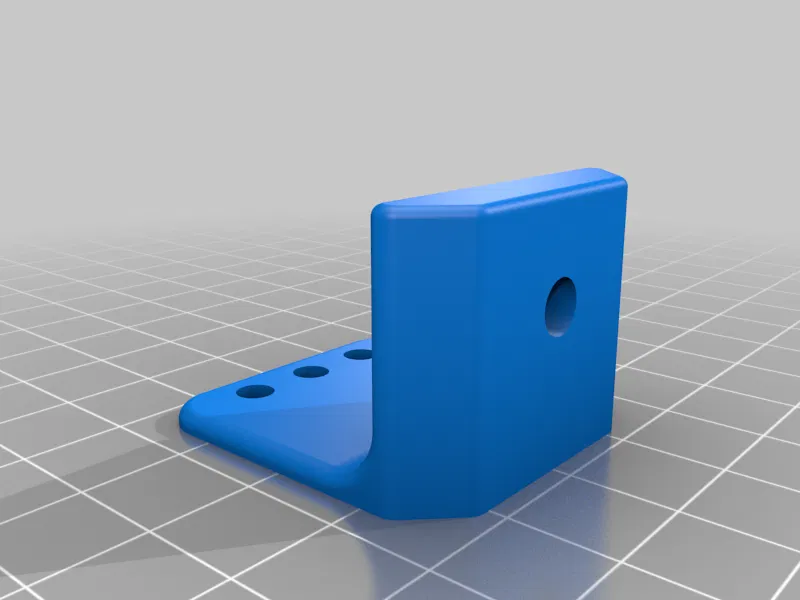

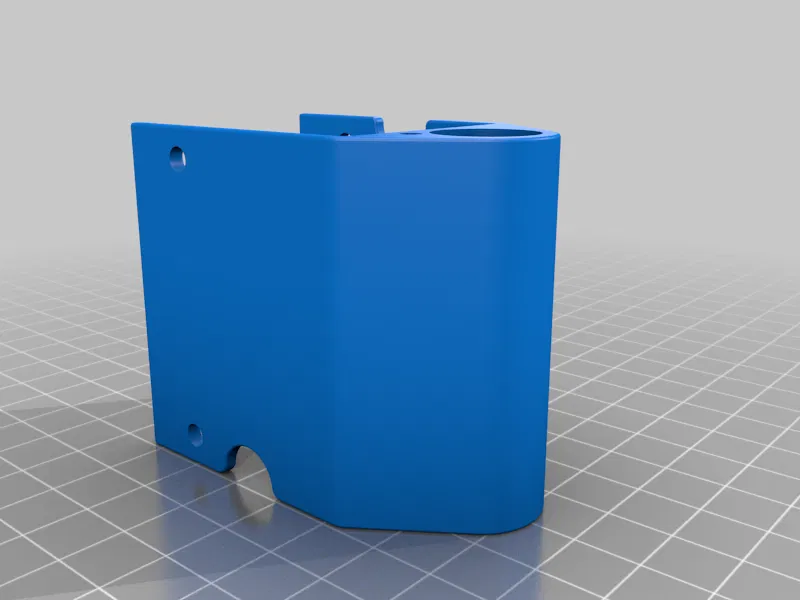

Có các file .DXF cho khung động cơ và khung góc. Tôi cắt chúng từ ván ép dày 1/2", trong đó các lỗ 8mm cho thanh trục Y không đi hết, tôi cắt sâu 8mm. Không bao gồm: Bạn cũng cần cắt 2 miếng cạnh dày 1/2" (hoặc hơn) cao 80mm x 435mm (hoặc, chiều dài thanh Y trừ 15mm) để gia cố khung. Tôi cắt chúng trên máy cưa bàn với lưỡi dao nghiêng 10° ở các cạnh dài để khớp với độ dốc ngoài của chân, nhưng cắt thẳng cũng không tệ lắm.

Kế hoạch của tôi là sử dụng vít nhô ra trên xe trượt để gắn công tắc giới hạn X, và một trong những vít giữ bộ trượt Y vào bộ giữ thanh X để gắn công tắc giới hạn Y. Điều này cũng có thể đóng vai trò là điểm dừng va chạm cho công tắc giới hạn X. Tôi hy vọng có thể làm điều này mà không cần in lại bất kỳ bộ phận nào hiện có, nhưng... vẫn đang trong quá trình làm việc...

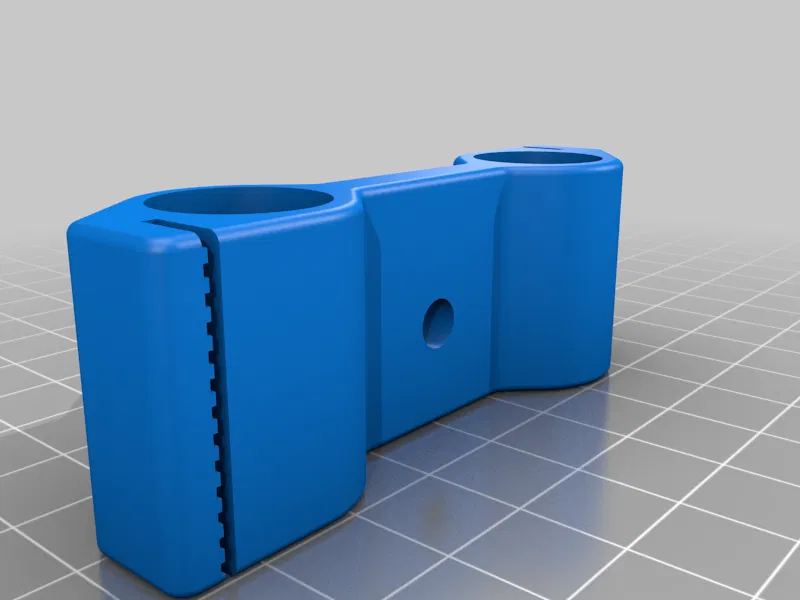

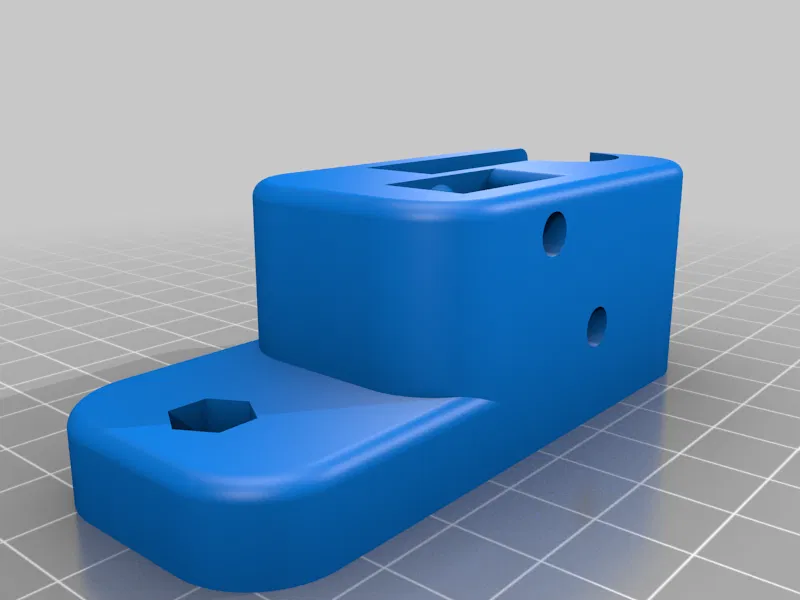

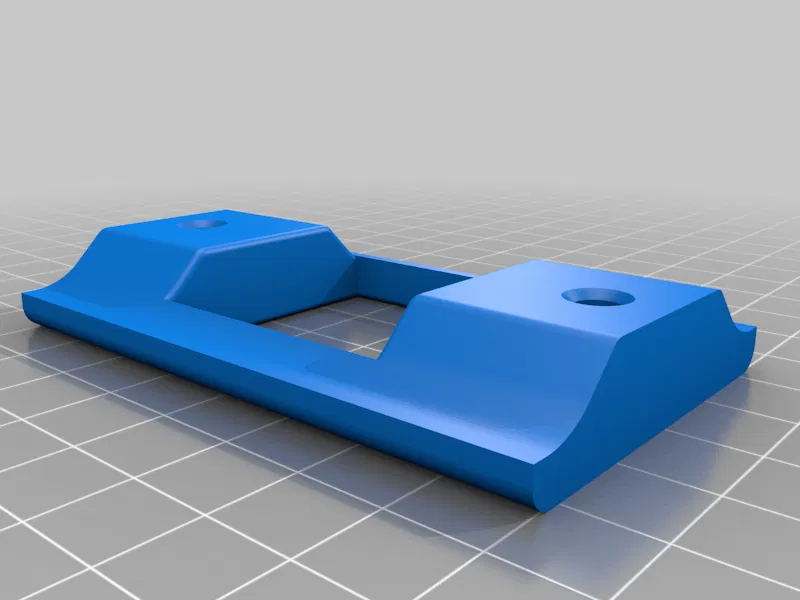

Dù sao đi nữa, bạn cần 2 cái giữ thanh X, 2 cái trượt Y và 2 cái giữ bạc đạn trung tâm. Lắp bộ giữ thanh X trước, các đai ốc thả vào từ rãnh, và vít 5mm đi qua puly để gắn vào đó. Bộ trượt Y sẽ kẹp vào đầu vít 5mm, và gắn bằng 4 vít 3mm. Có các lỗ vít trên bộ trượt Y nếu bạc đạn của bạn không khít, nhưng cái này không hề là vấn đề với tôi.

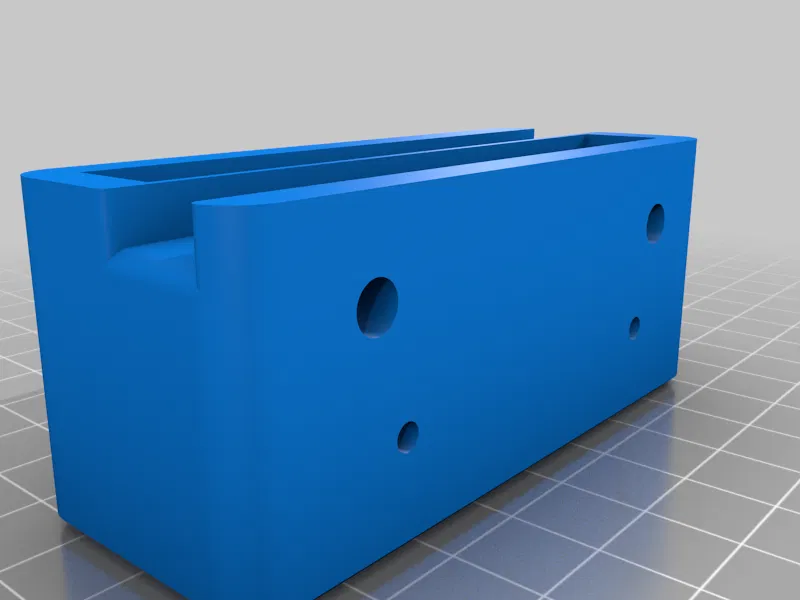

Bộ giữ bạc đạn trung tâm lắp với phần giữ bạc đạn hướng ra ngoài. Laser sẽ giữ chúng lại nếu chúng không khít (Một lần nữa, không phải vấn đề với tôi)

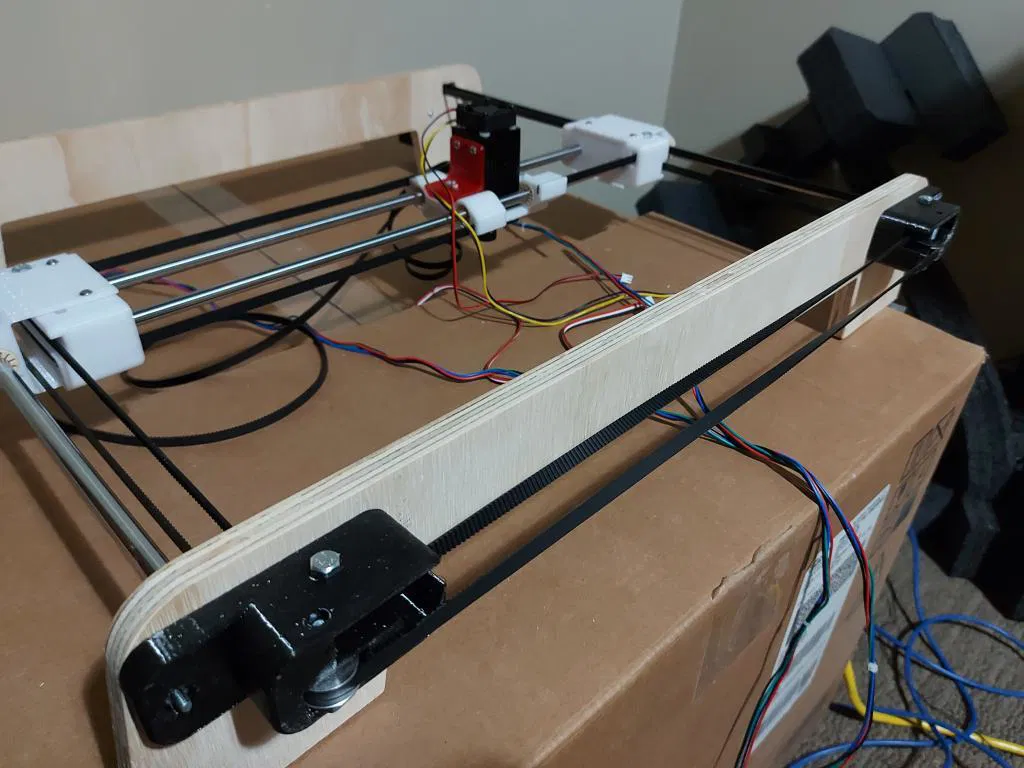

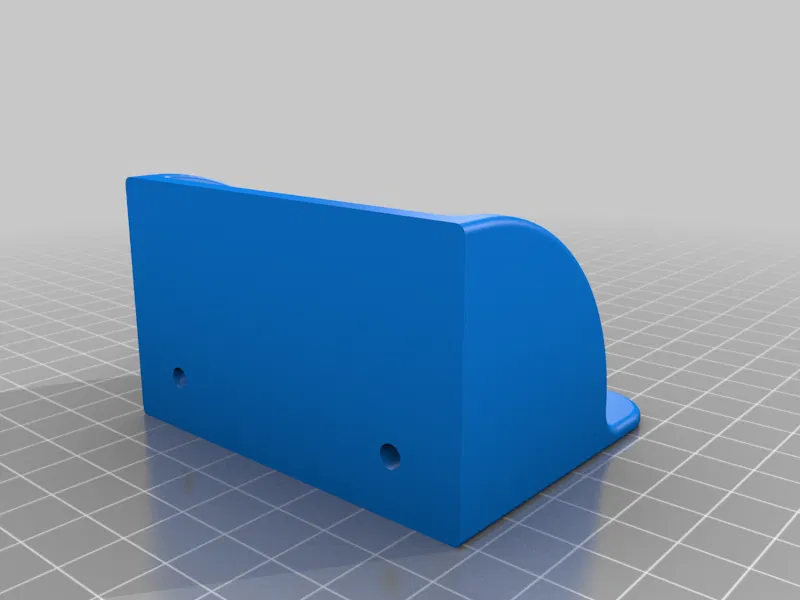

Tôi đặt các góc sao cho dây đai gần hơn ở phía trên, nhưng điều đó không quan trọng. Tôi cũng xoắn dây đai giữa các góc. Nên có đủ chỗ cho việc xoắn đó giữa động cơ và góc, cho tất cả các puly không răng.

Cài đặt In

Máy in:

MP3DP

Độ phân giải:

3 lớp/mm

Lòng trong:

30%

Nhựa in:

Eryone PETG

Trong suốt Đỏ / Đen

Danh mục: Công cụ Máy móc
