Giá đỡ tinh chỉnh ván trượt tuyết di động (Parametric)

Cách sử dụng

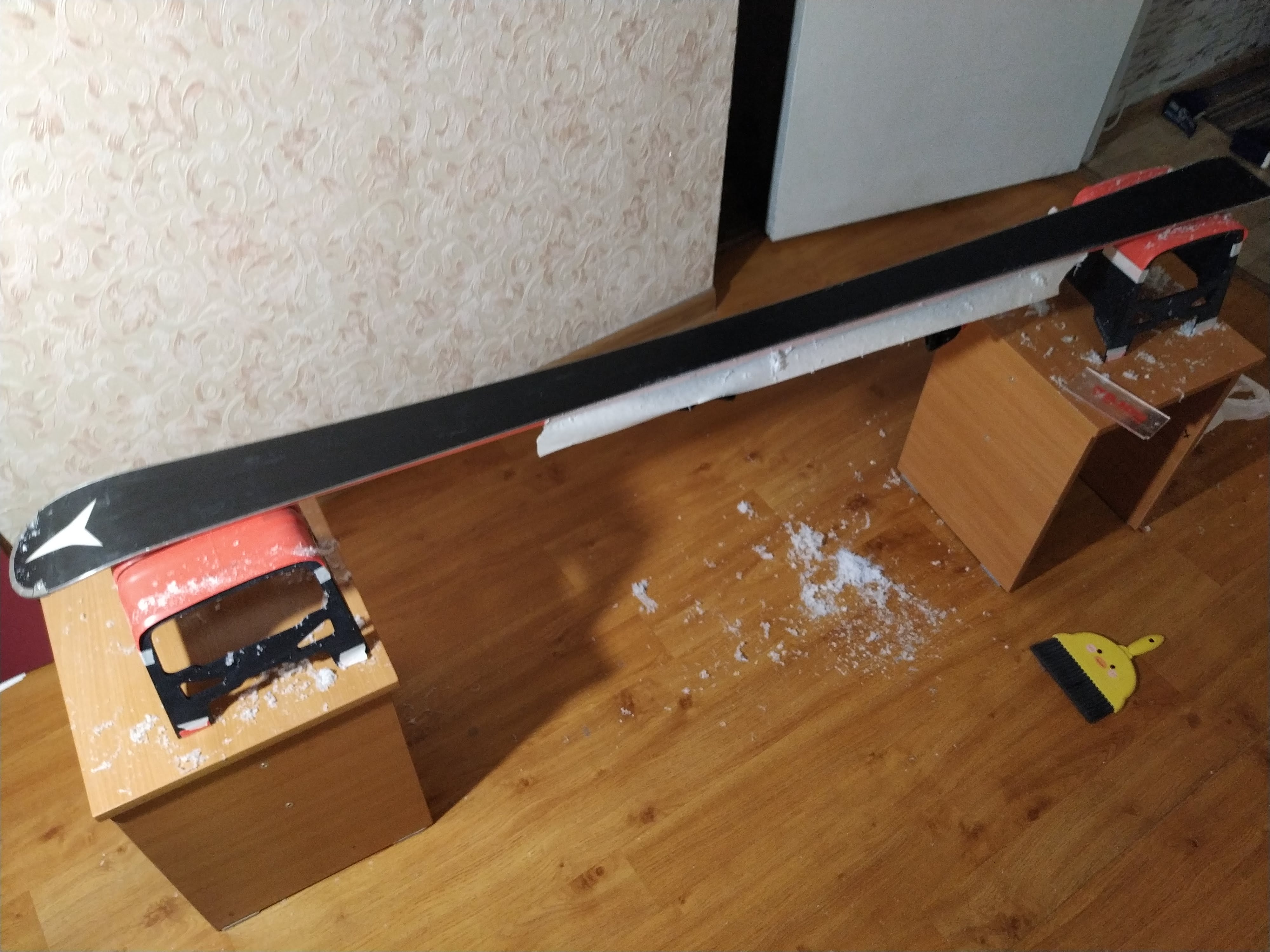

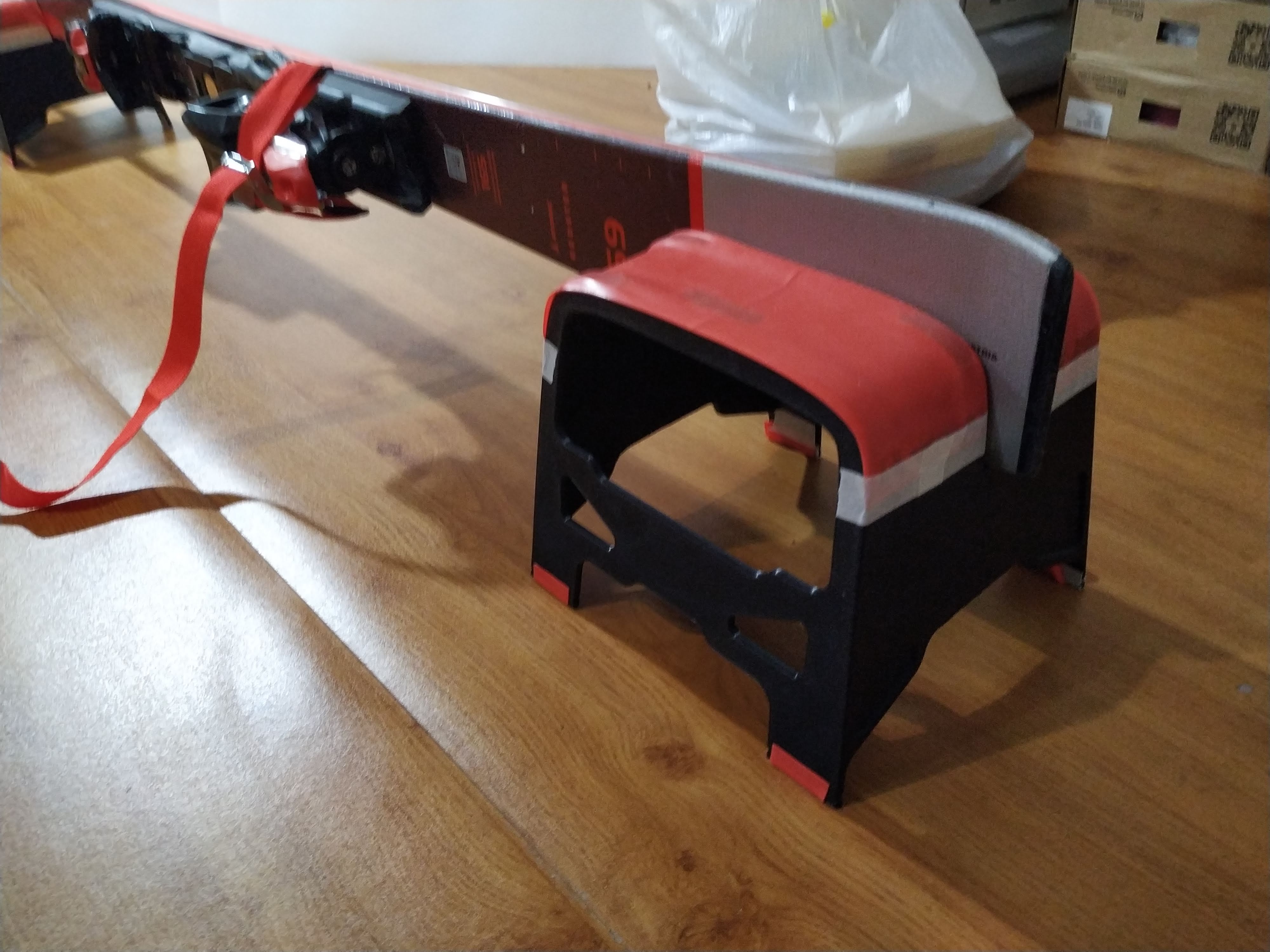

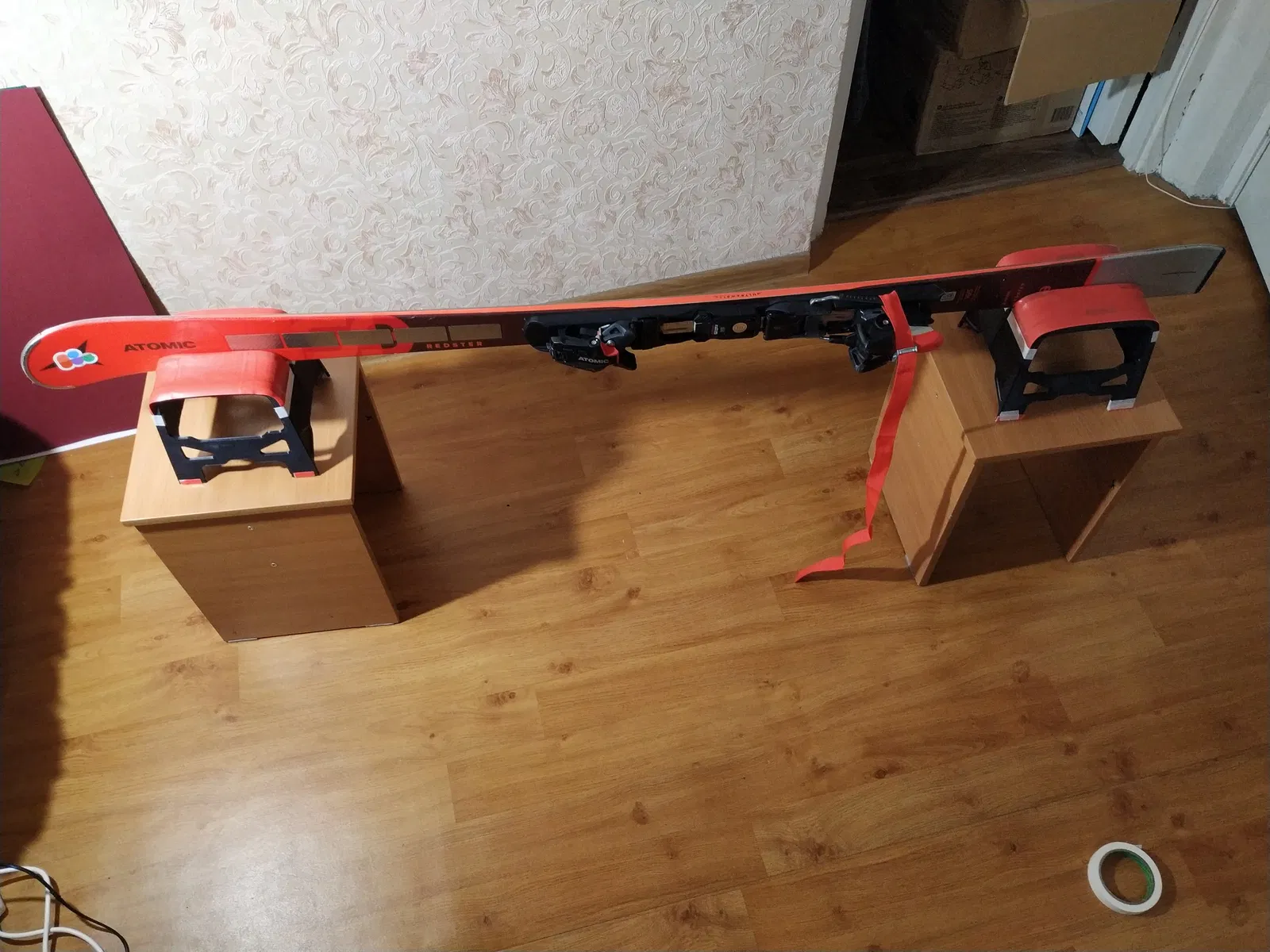

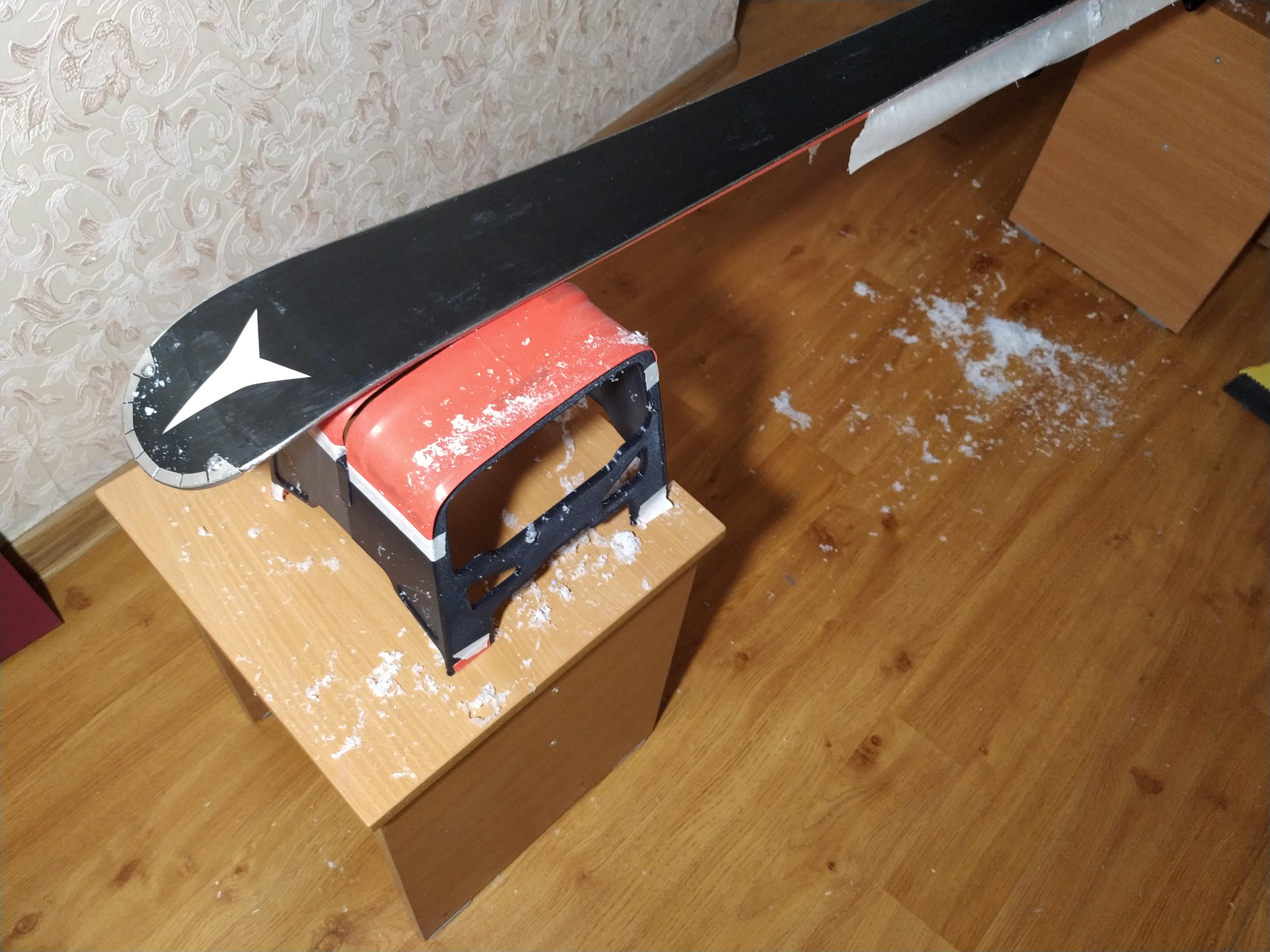

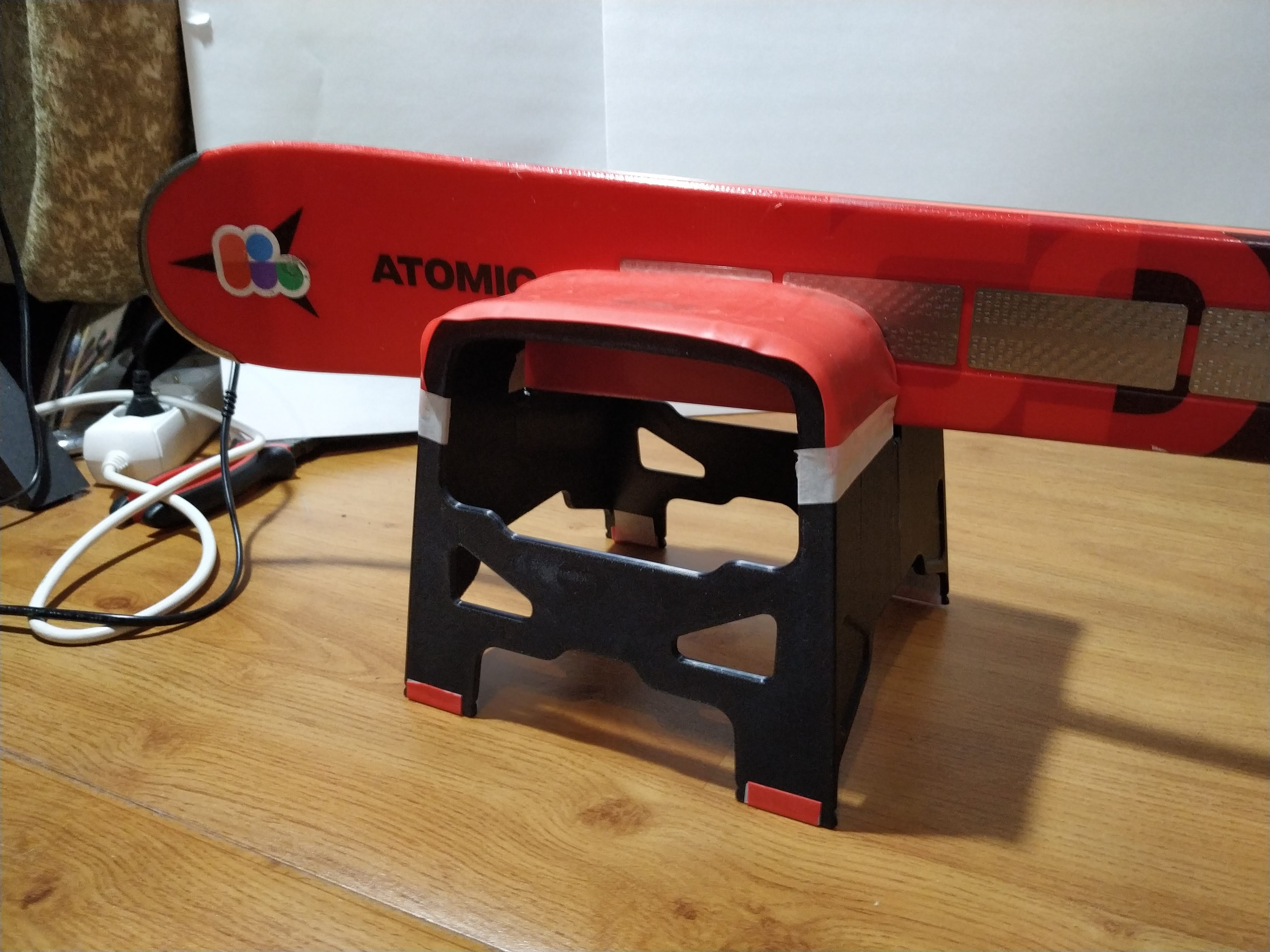

Đây là một giải pháp thay thế đơn giản, di động cho giá đỡ trượt tuyết truyền thống, thậm chí còn nhanh hơn khi sử dụng. Bạn có thể đặt ván trượt nằm phẳng để waxing hoặc đặt chúng vào khe để tinh chỉnh và mài bén cạnh. Nó giữ ván trượt rất tốt ở cả hai cách nhờ vào một dây kháng lực rẻ tiền dán trên bề mặt trên và chân đế. Dây kháng lực cung cấp độ bám tuyệt vời!

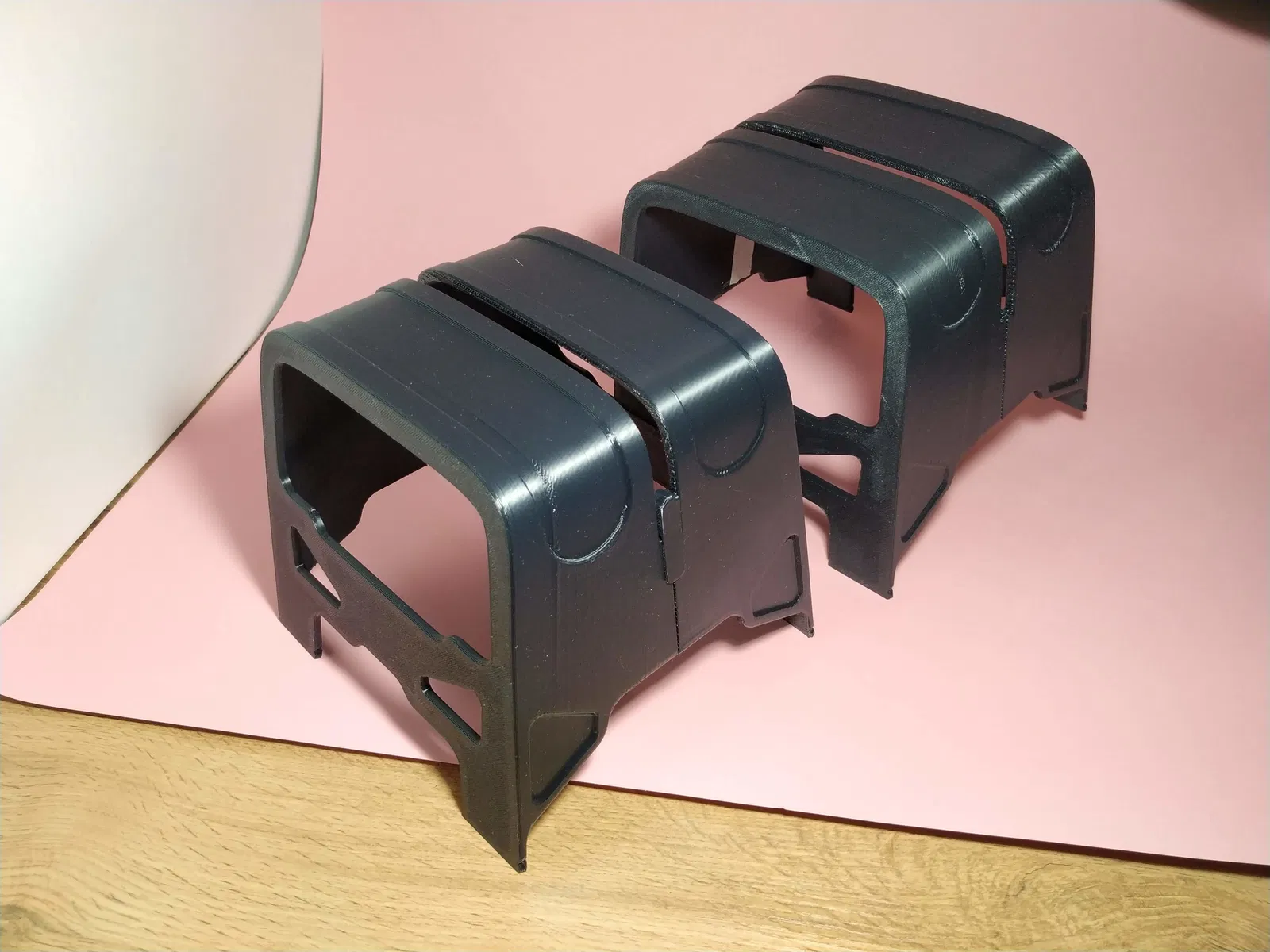

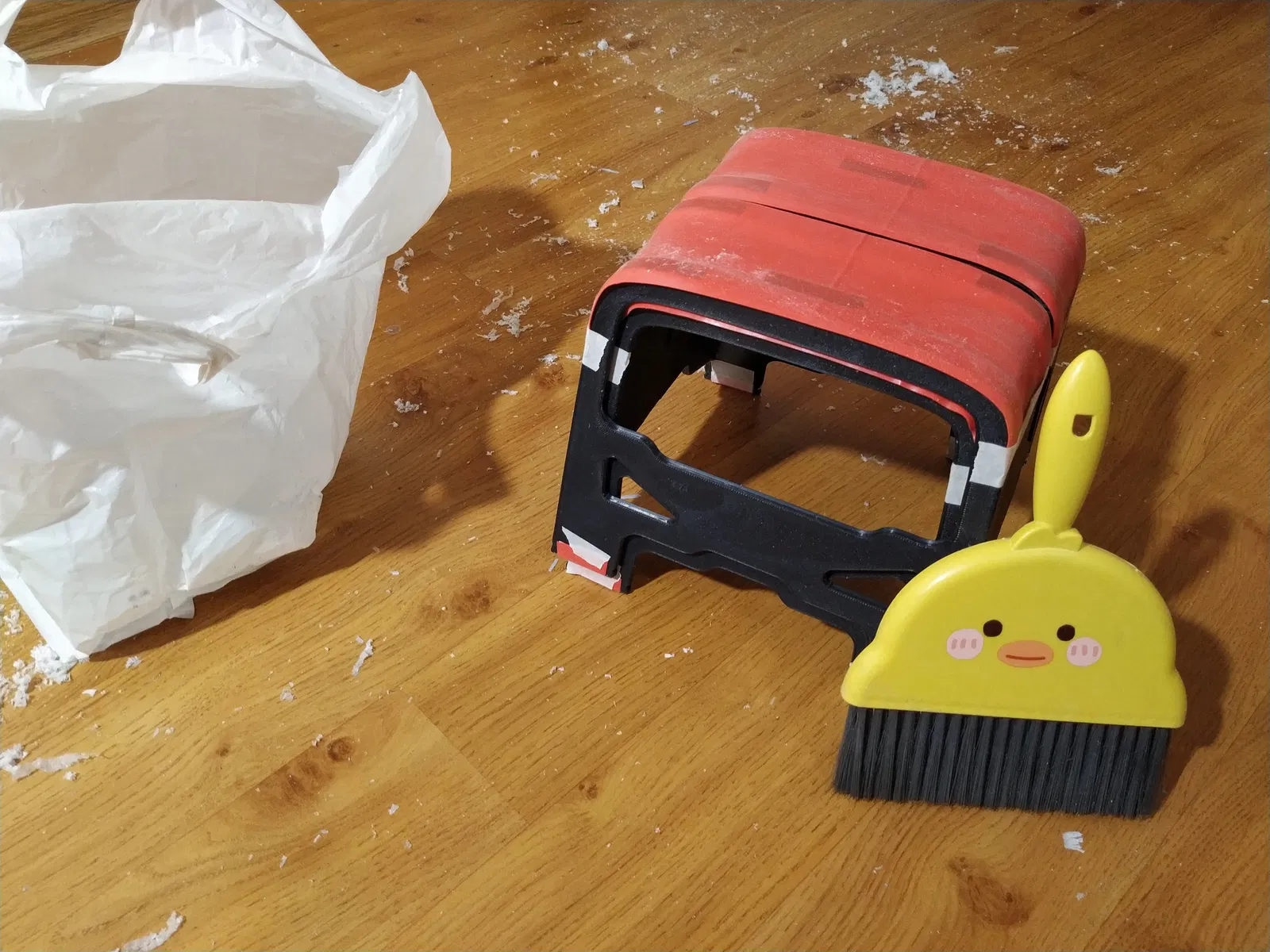

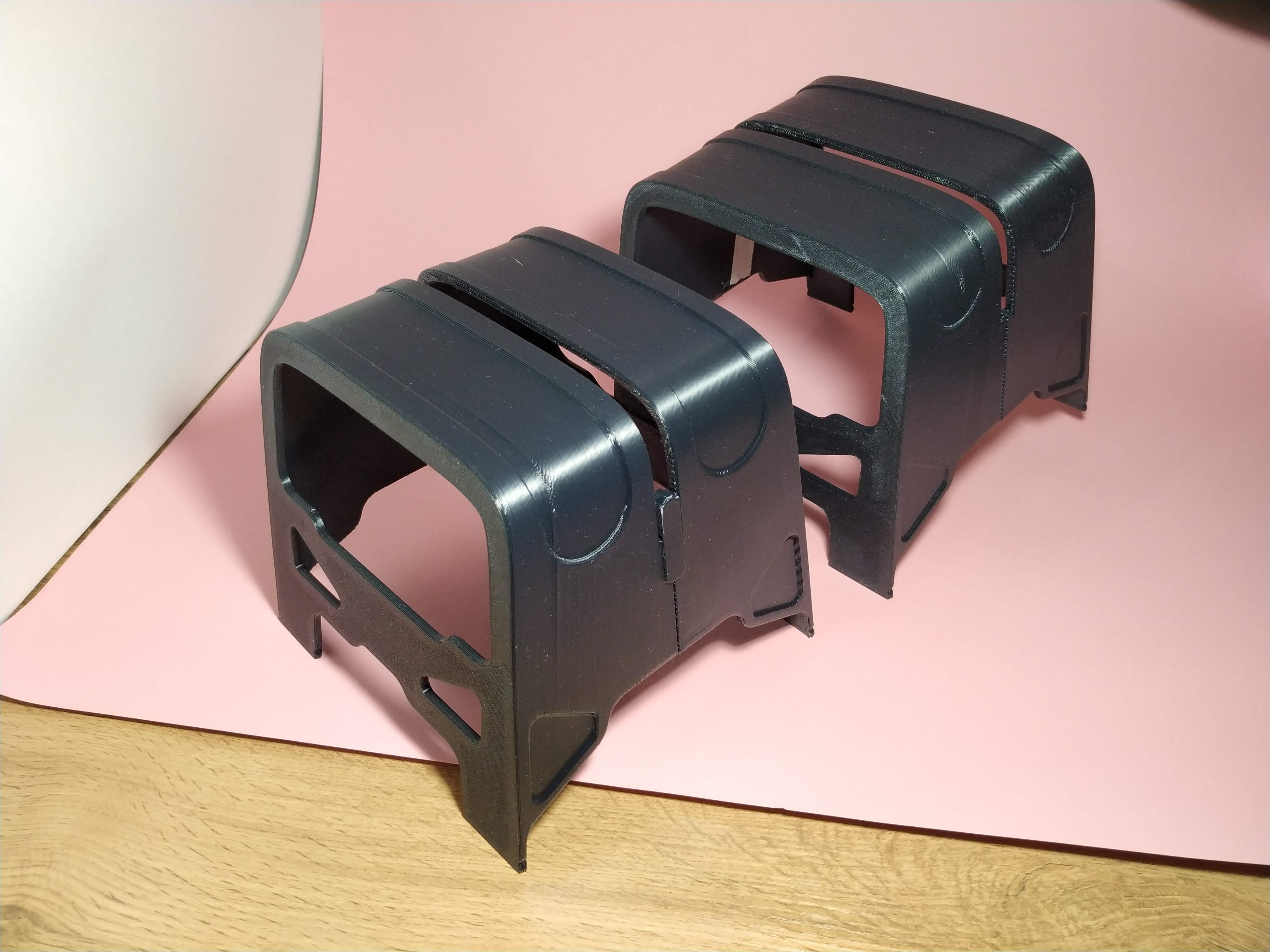

Một giá đỡ được thiết kế nhỏ hơn một chút (nhưng cùng chiều cao) để nó có thể dễ dàng xếp chồng vào giá đỡ kia. Đặt dụng cụ tinh chỉnh của bạn vào bên trong để lưu trữ và mang theo.

Chi tiết in ấn

Tôi đã in bằng ASA trên Creality K1 sử dụng đầu phun 0.6, chiều cao lớp 0.36, 2 lớp vỏ, lõi hình khối. Bạn có thể tìm thấy cấu hình in đầy đủ cho Orca trong các tệp. Nó đã sử dụng 565g sợi nhựa và khoảng 8 giờ tổng thời gian in, 2 giờ cho mỗi 4 bộ phận.

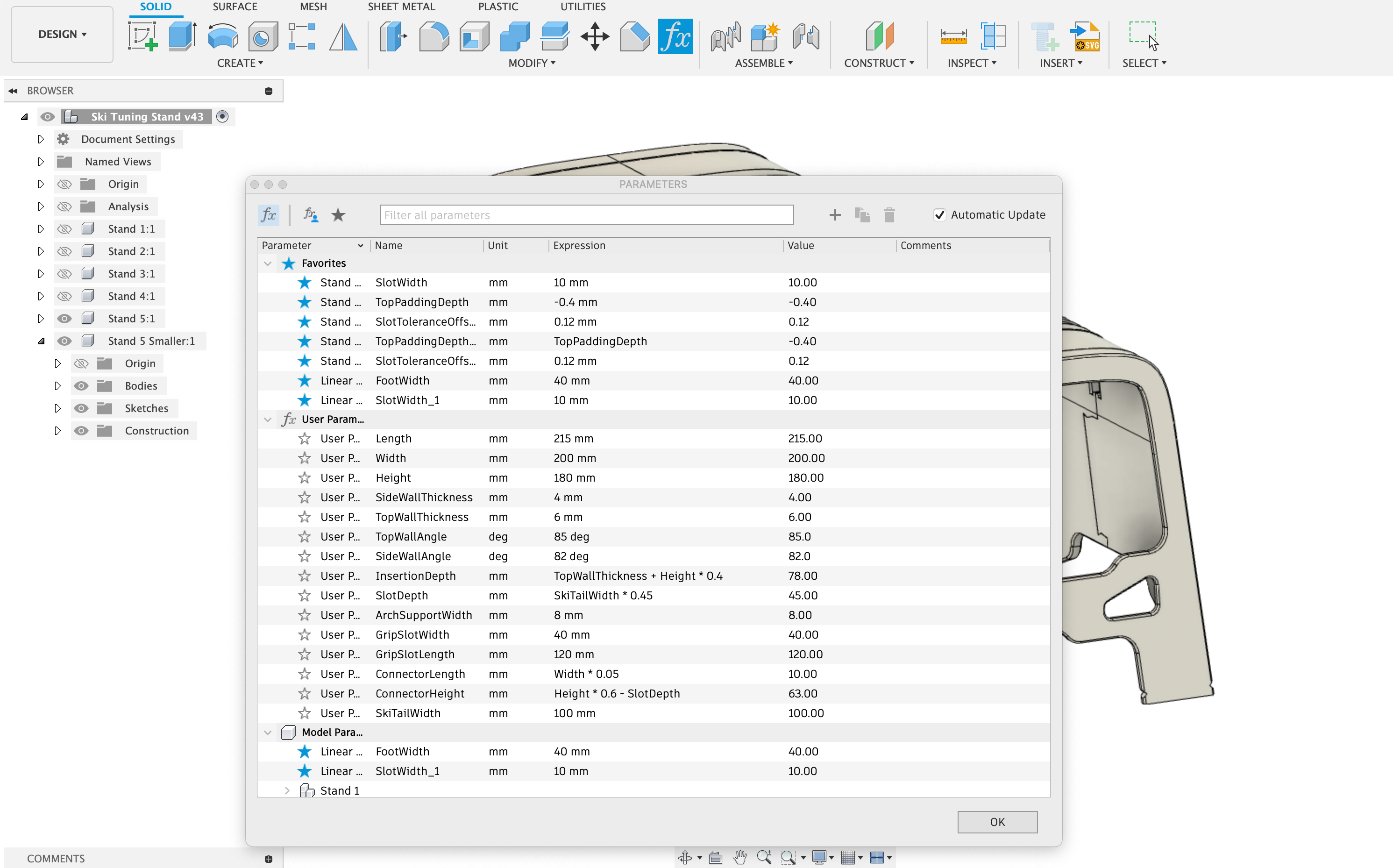

Đối với các vật liệu yếu hơn như PLA, tôi khuyên bạn nên làm dày vỏ, điều này bạn có thể dễ dàng thực hiện nhờ tệp tham số có sẵn cho Fusion360. Bạn cũng có thể thay đổi kích thước giá đỡ lớn hơn hoặc nhỏ hơn tùy thuộc vào kích thước bàn in của bạn.

Đối với tệp in gốc của tôi (được gắn nhãn là “don't print”) có một vấn đề: khe cắm cho ván trượt quá sâu, khiến việc mài bén trở nên khó khăn (không đủ khoảng trống cho hướng dẫn mài cạnh đi qua). Tôi đã phải in các miếng đệm bổ sung để nâng ván trượt lên một chút và chúng hoạt động hoàn hảo. Ngoài ra, bề mặt trên trong tệp này có phần nổi (emboss) quá sâu (1.5mm), quá nhiều so với dây kháng lực mỏng (ban đầu tôi định đúc một số miếng chèn silicon cho phần này).

Chào mừng các cải tiến!

Hiện tại, mẫu này có một vấn đề nhỏ mà tôi muốn sửa và tôi cần một hoặc hai bộ óc thứ hai để giúp tôi. Tôi đã cố định dây cao su bằng băng dính hai mặt và băng keo giấy. Tôi muốn tìm một giải pháp lâu dài hơn, tôi nghĩ có thể thêm một số khe hoặc lỗ để cố định nó. Điều này áp dụng cho cả chân đế và bề mặt trên. Vui lòng cho tôi biết nếu bạn có bất kỳ ý tưởng nào!

Chi tiết lắp ráp

Vật liệu:

• Eryone ASA (560g)
• Dây kháng lực tập thể dục rẻ nhất bạn có thể tìm thấy (tôi mua với giá 1 đô la), chiều rộng 150-200mm và độ dày ~0.5mm, nó tạo thành bề mặt chống trượt hoàn hảo
• Keo để kết nối các bộ phận in

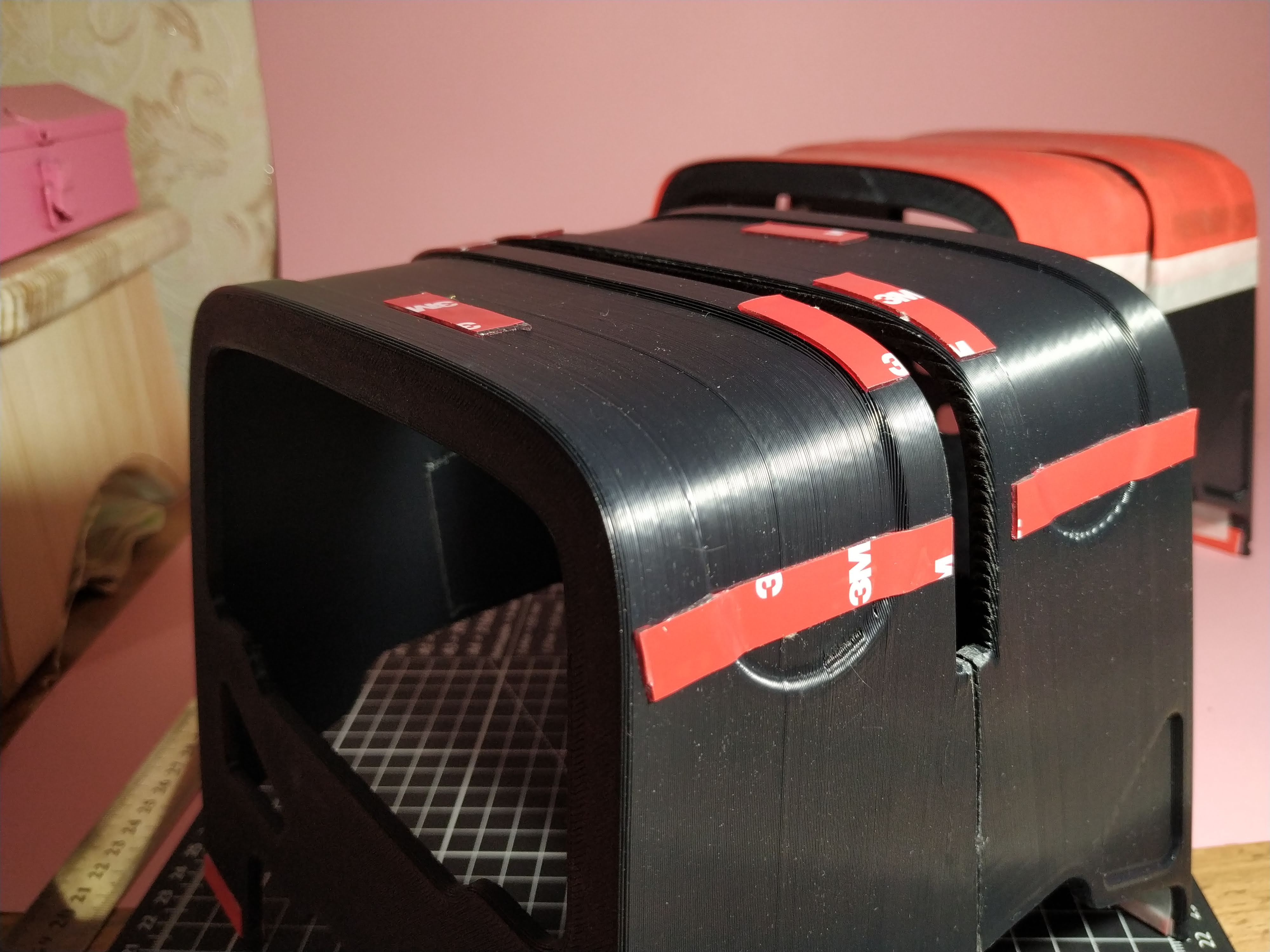

• Băng keo giấy và băng keo hai mặt để dán dây kháng lực (bạn cũng có thể dùng keo)

Các bước:

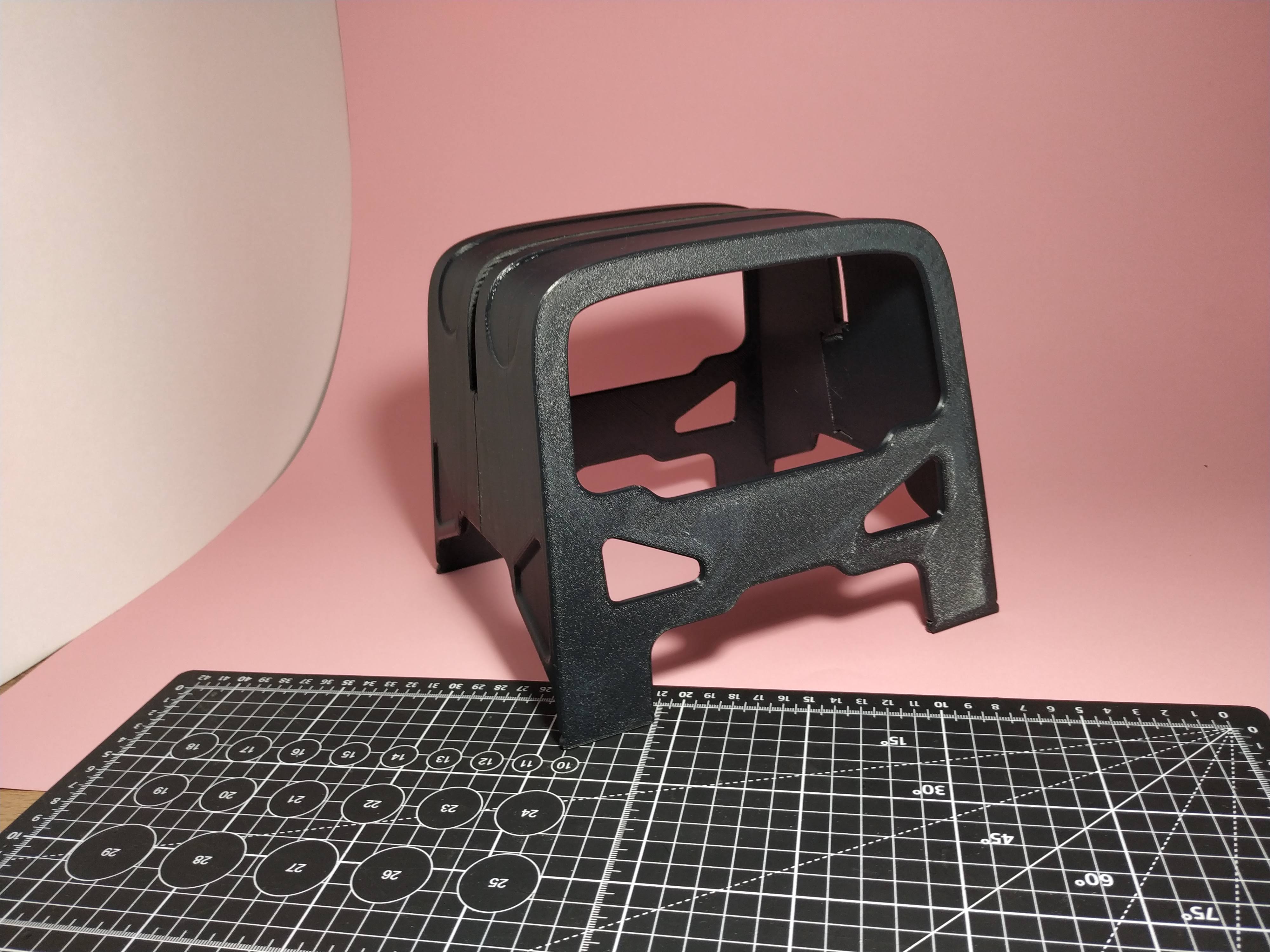

1. In tất cả 4 bộ phận của giá đỡ

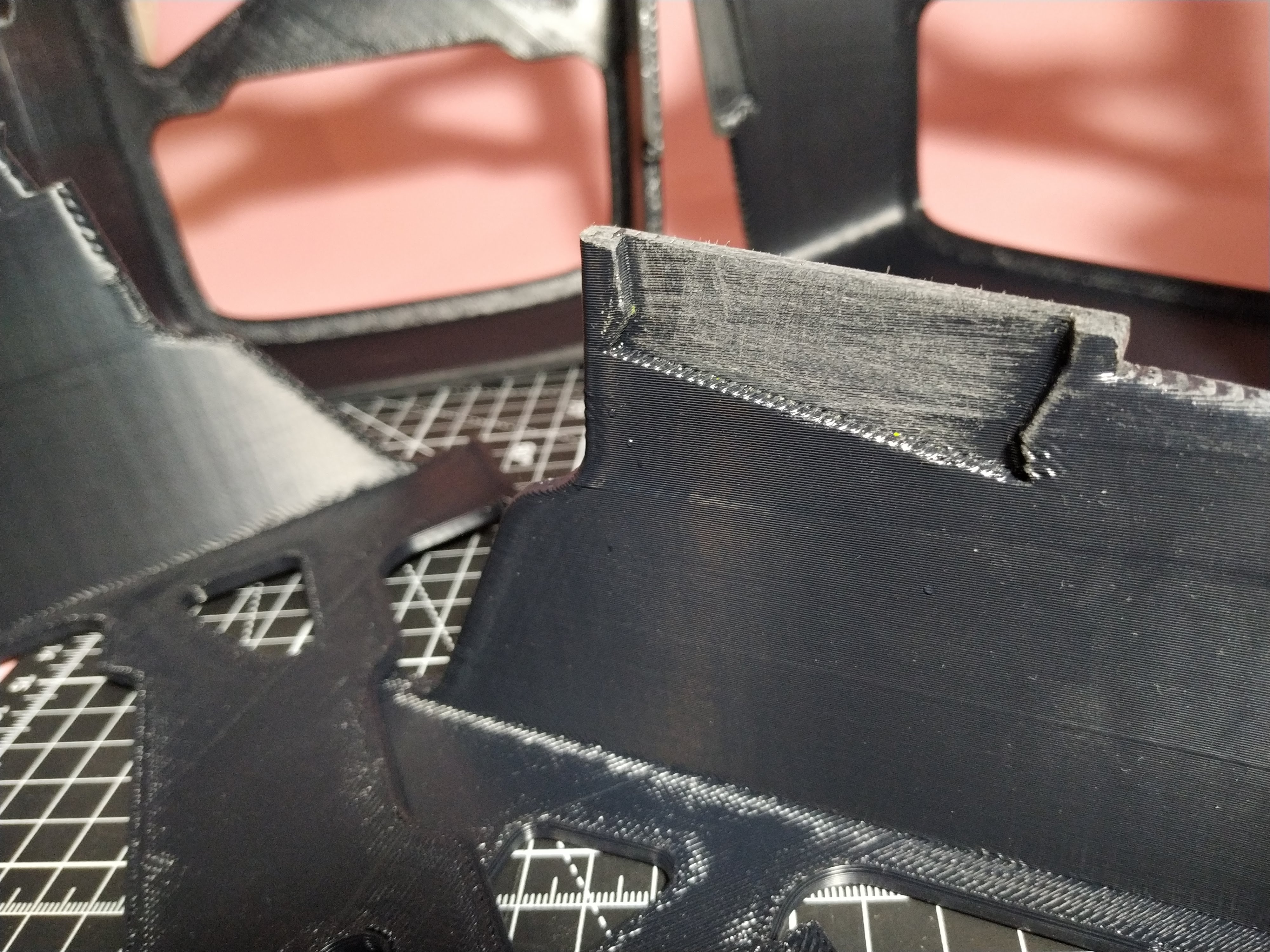

2. Tùy chọn, chà nhám nhẹ các bộ phận kết nối để keo bám chắc hơn

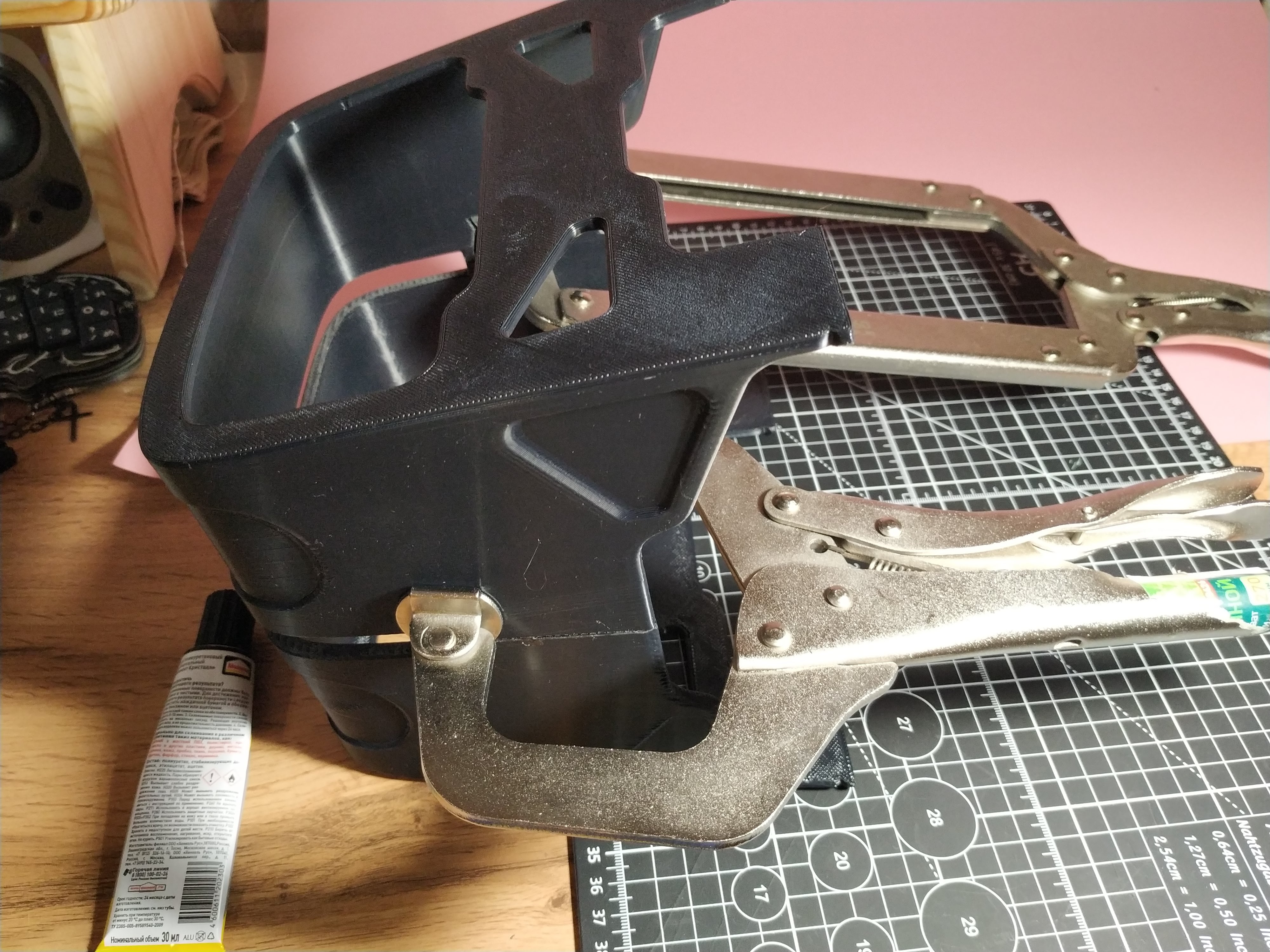

3. Phết keo lên các bộ phận kết nối và lắp ráp theo hướng dẫn của keo

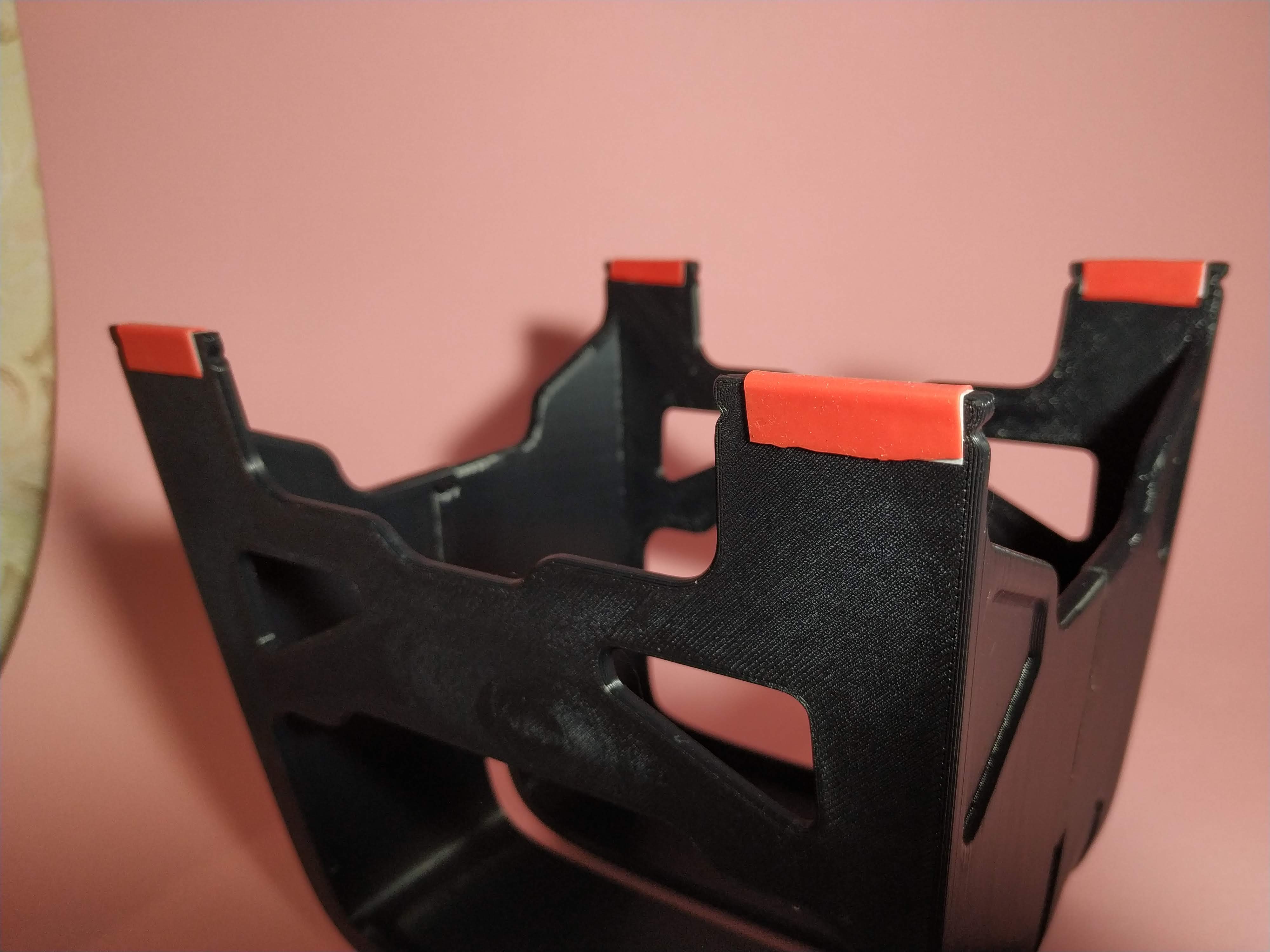

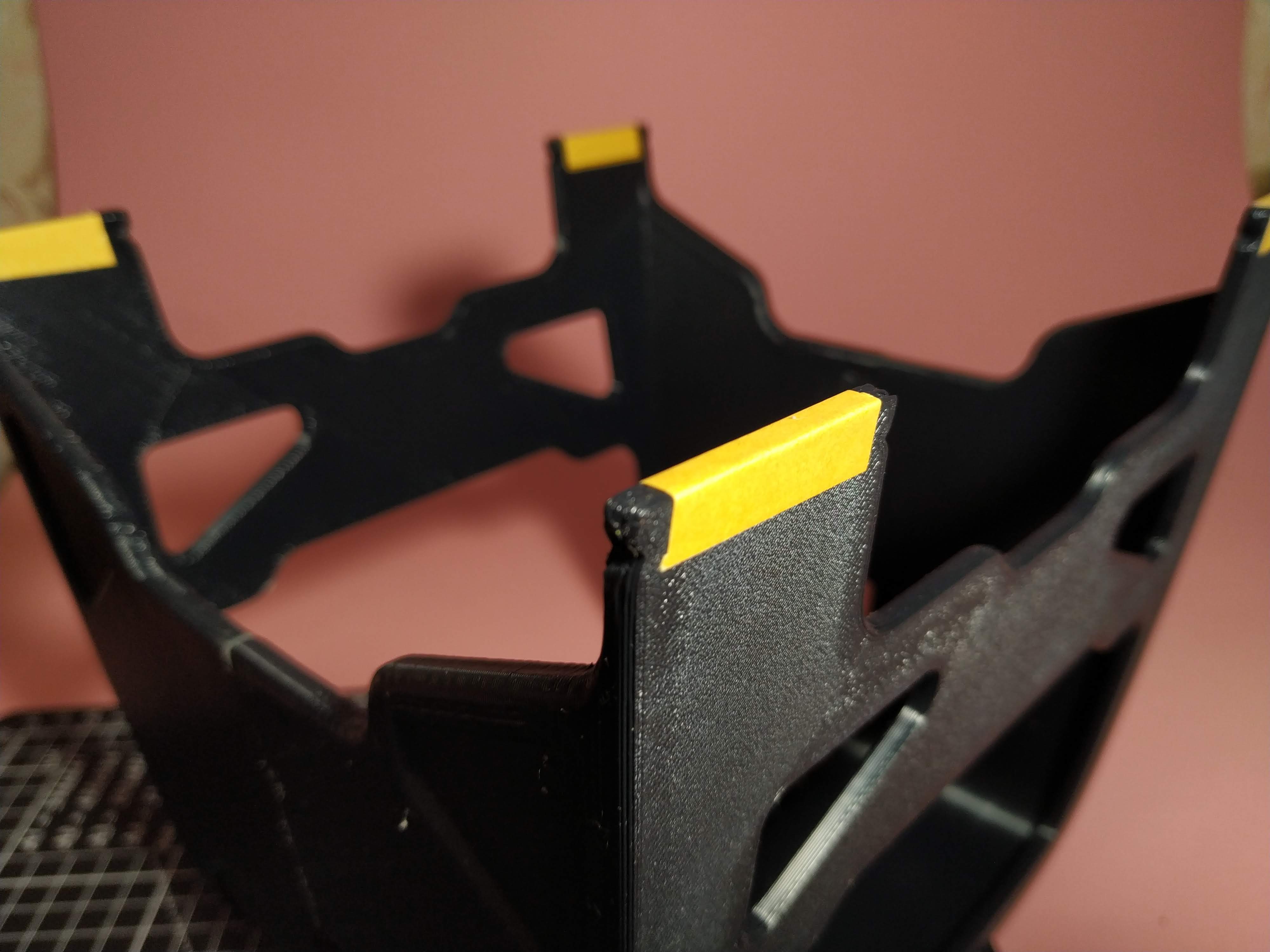

4. Cắt khoảng các miếng 3x7.5cm cho chân đế, dán chúng bằng băng keo hai mặt và băng keo giấy

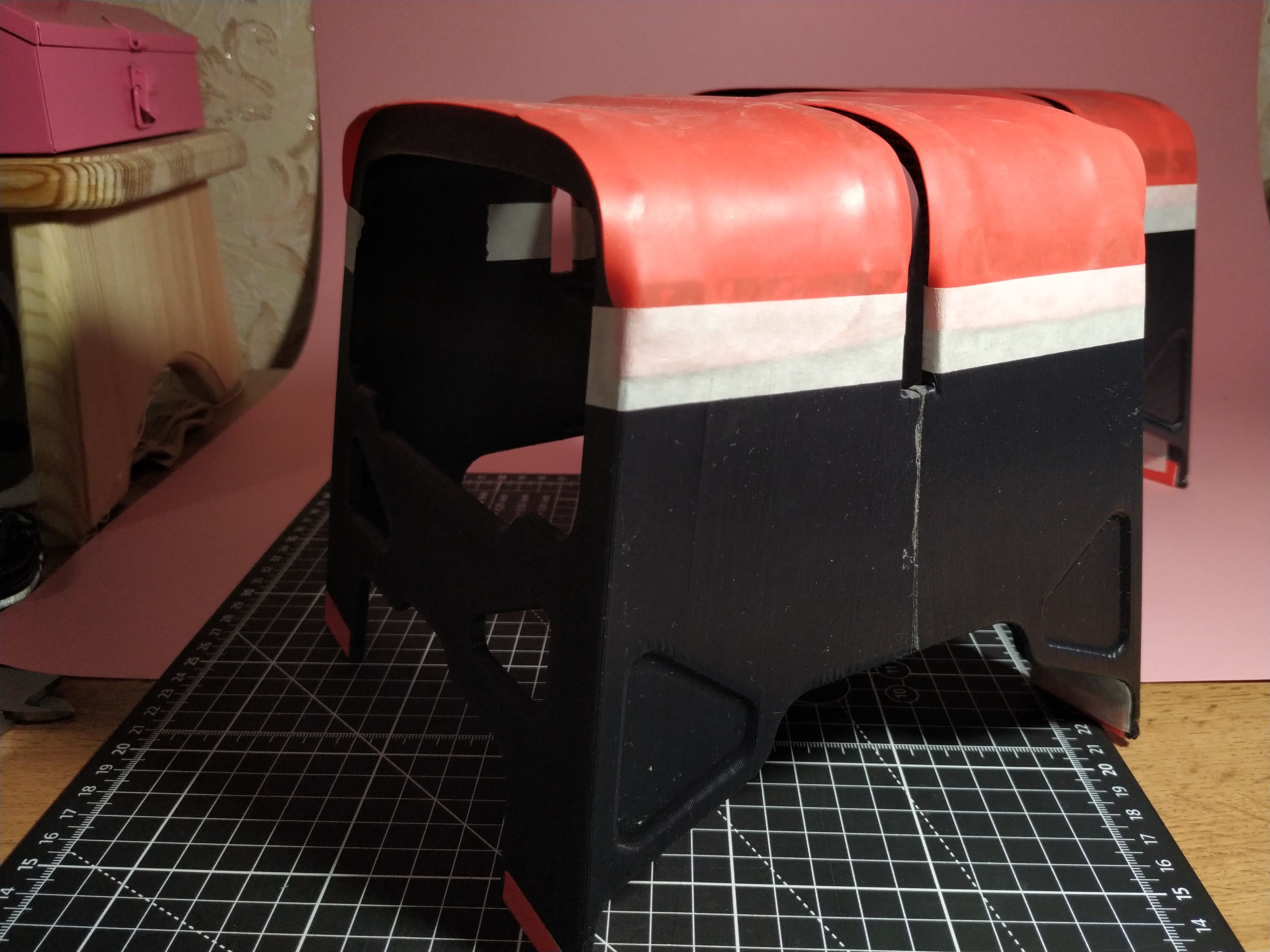

5. Cắt hai miếng ~25x7.5cm cho bề mặt trên và dán chúng theo cách tương tự.

Giấy phép

Tuyệt đối không được sử dụng cho mục đích thương mại, không bán các bộ phận in, không sửa đổi và đăng lại. Nếu bạn muốn sử dụng cho mục đích thương mại, hãy liên hệ với tôi để được cấp phép. Nếu cần, tôi cũng sẽ sẵn lòng điều chỉnh thiết kế dựa trên yêu cầu của bạn.
