Tự Chế Sạc Dự Phòng 130W Sạc Nhanh

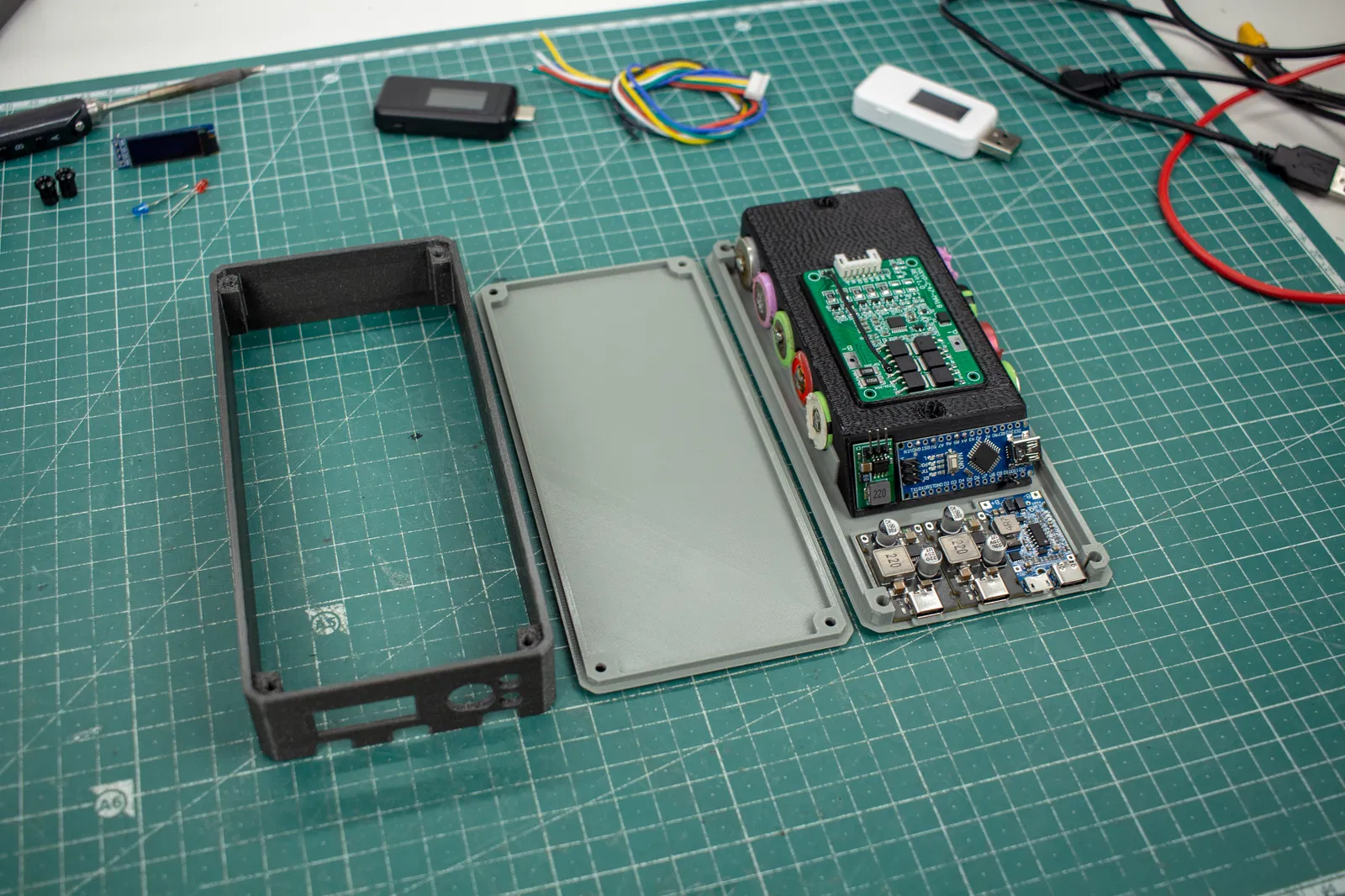

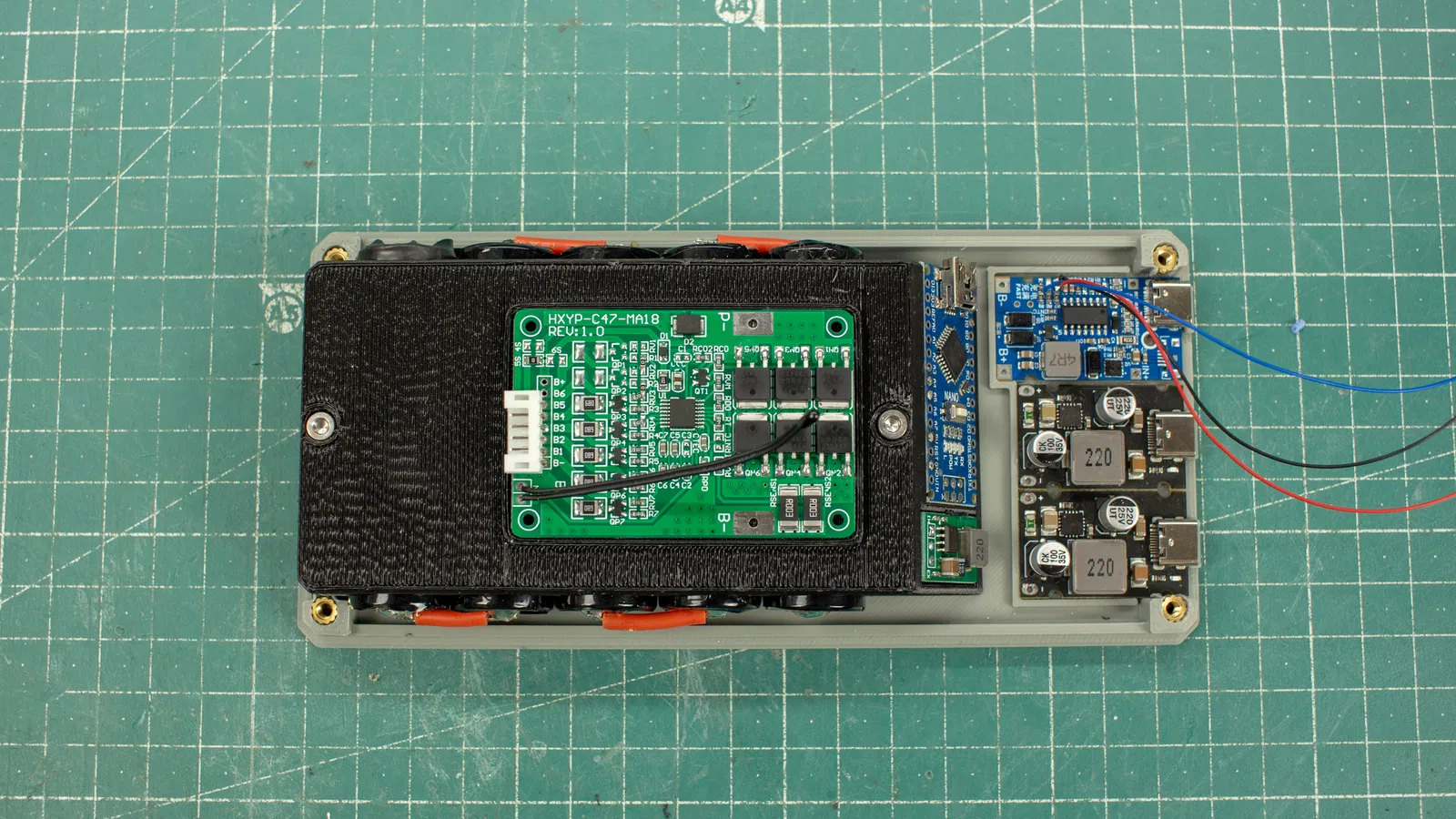

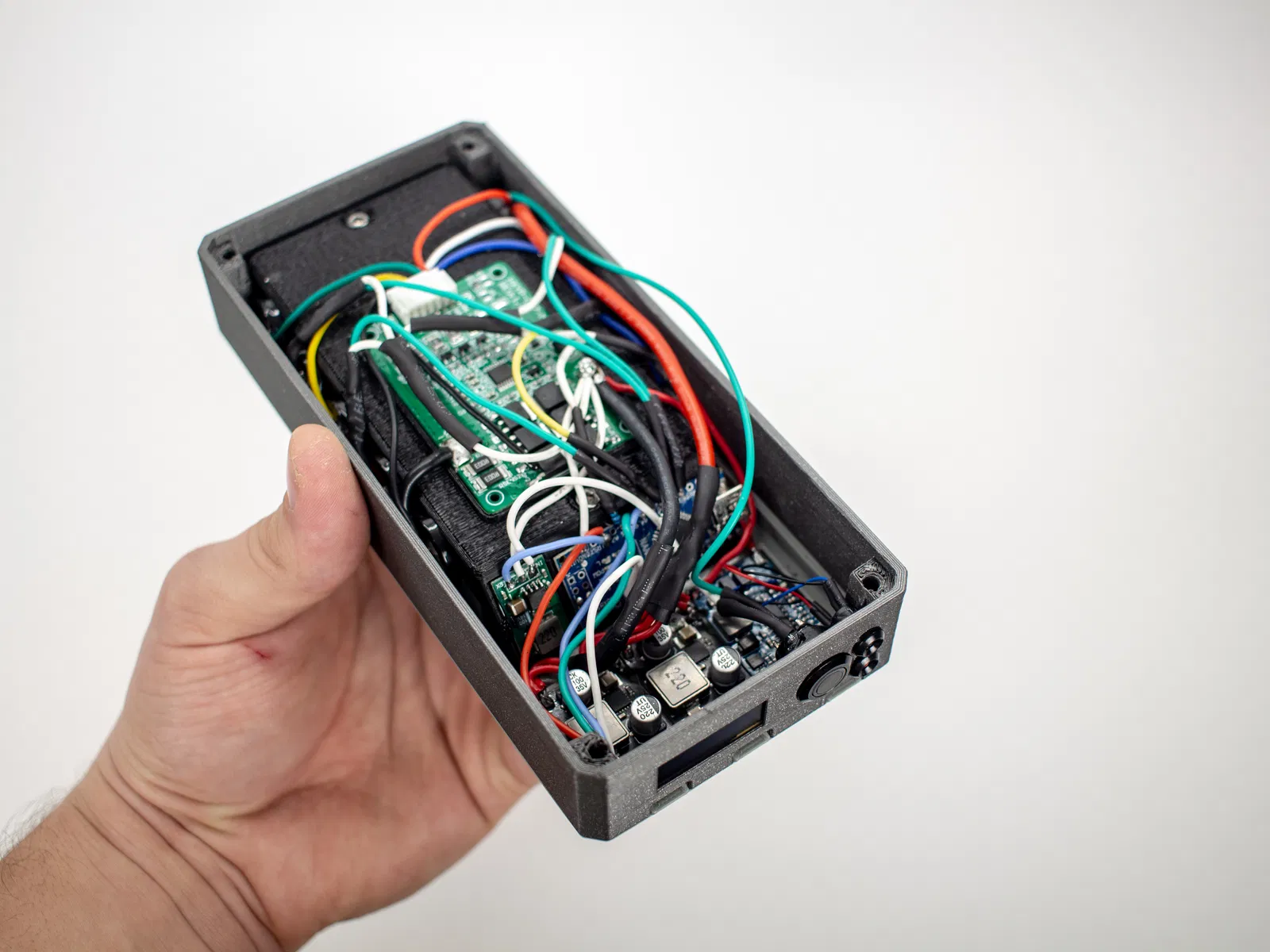

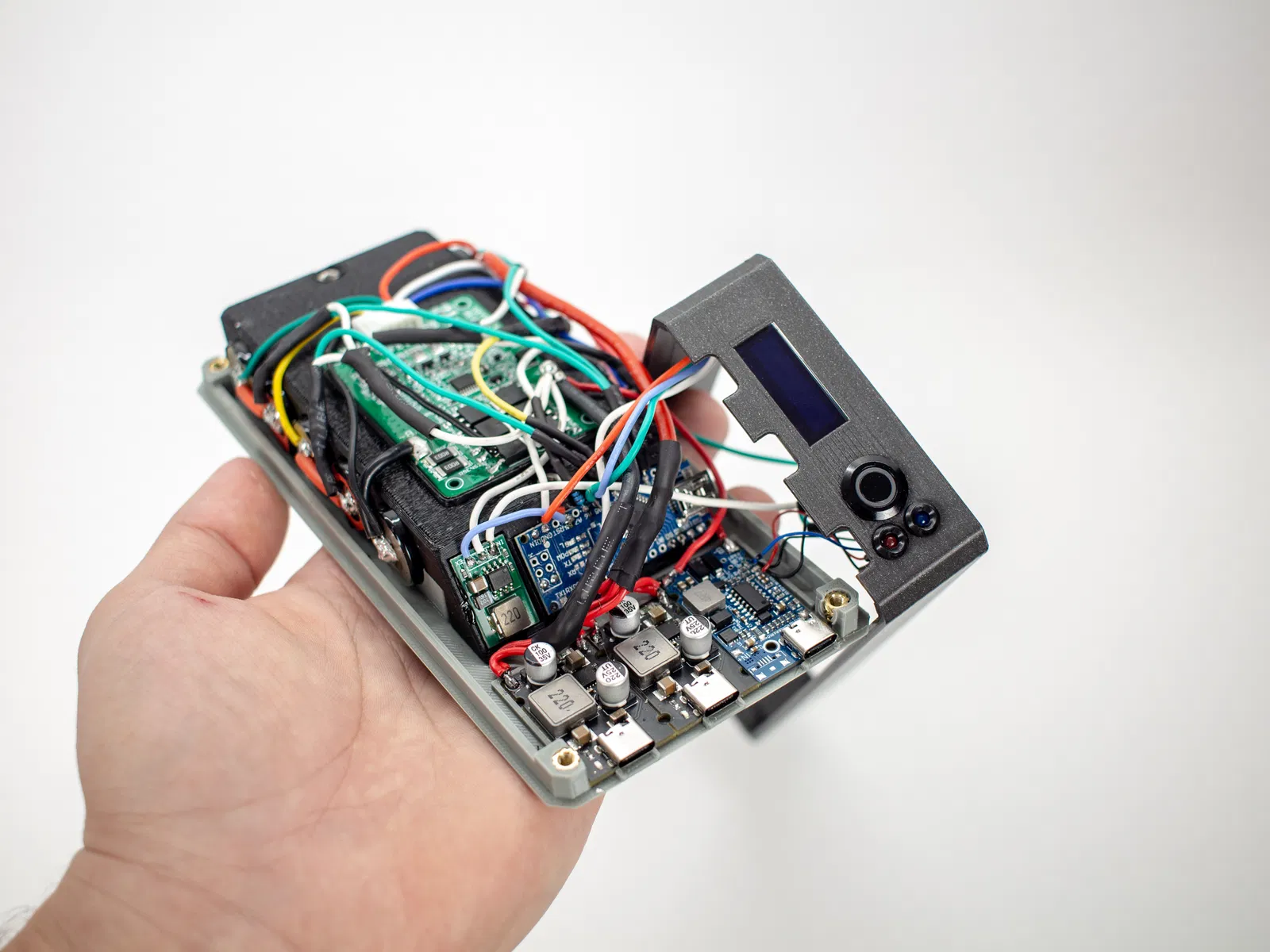

Tôi lắp ráp bộ sạc dự phòng bằng cách nối một pin Li-ion 5s, kết nối nó với BMS, và thêm một vài module khác để mọi thứ hoạt động. Power Bank có 3 cổng USB Type-C để sạc và tôi đã thêm một Màn hình OLED hiển thị thông tin chi tiết về pin bên trong. Bạn có thể kiểm tra điện áp của từng cell, tổng điện áp pin và phần trăm pin còn lại.

Video:

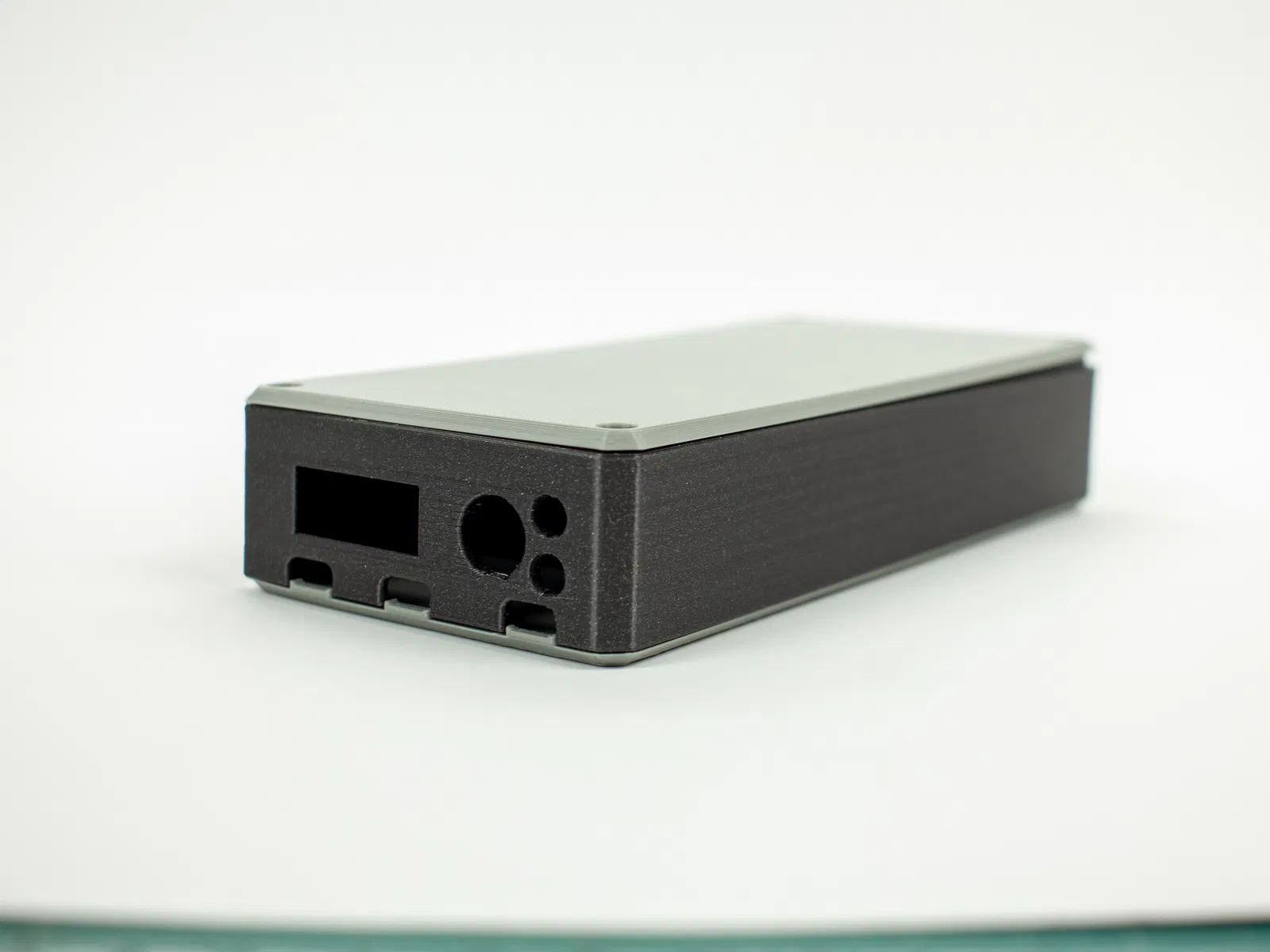

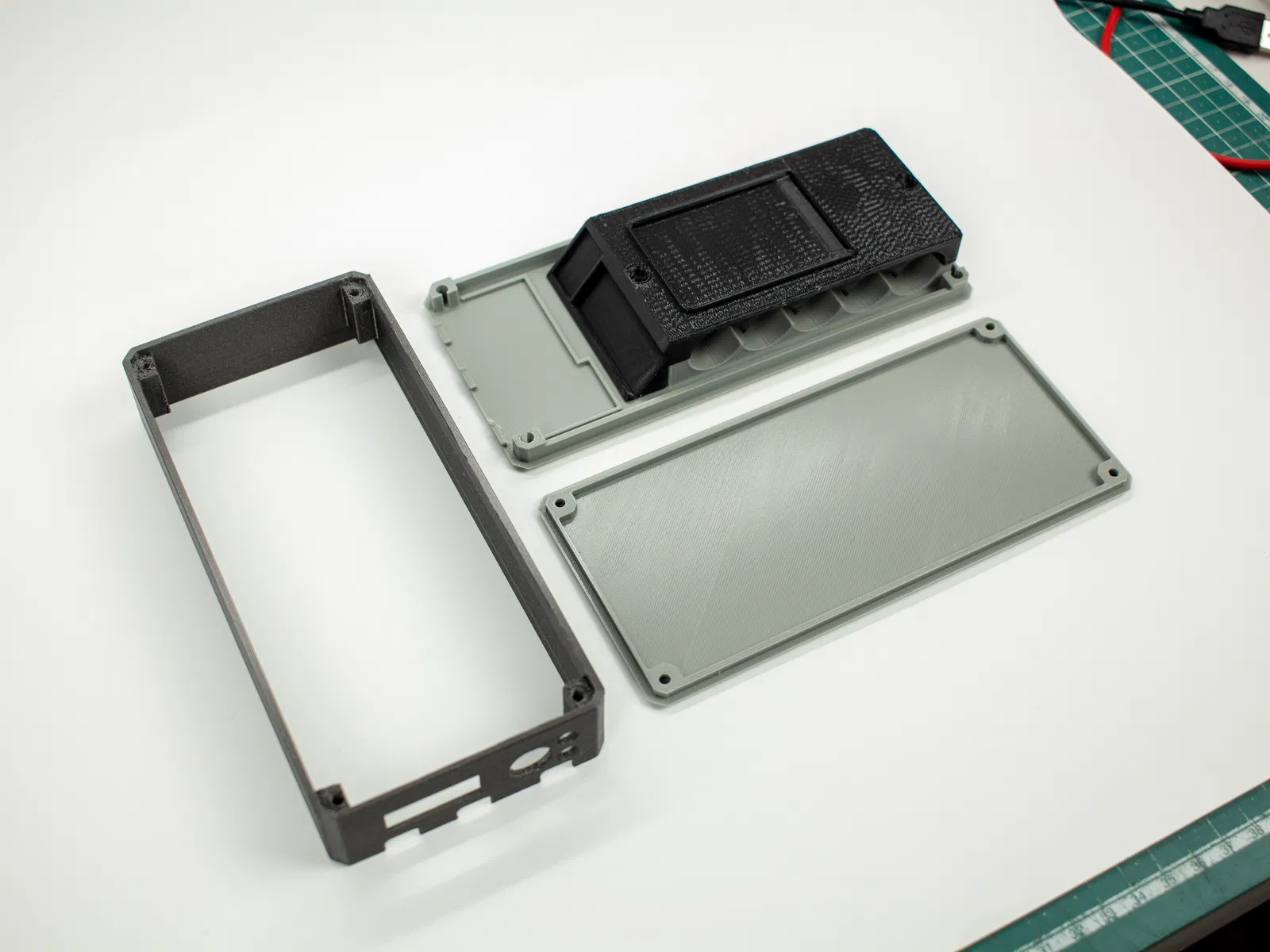

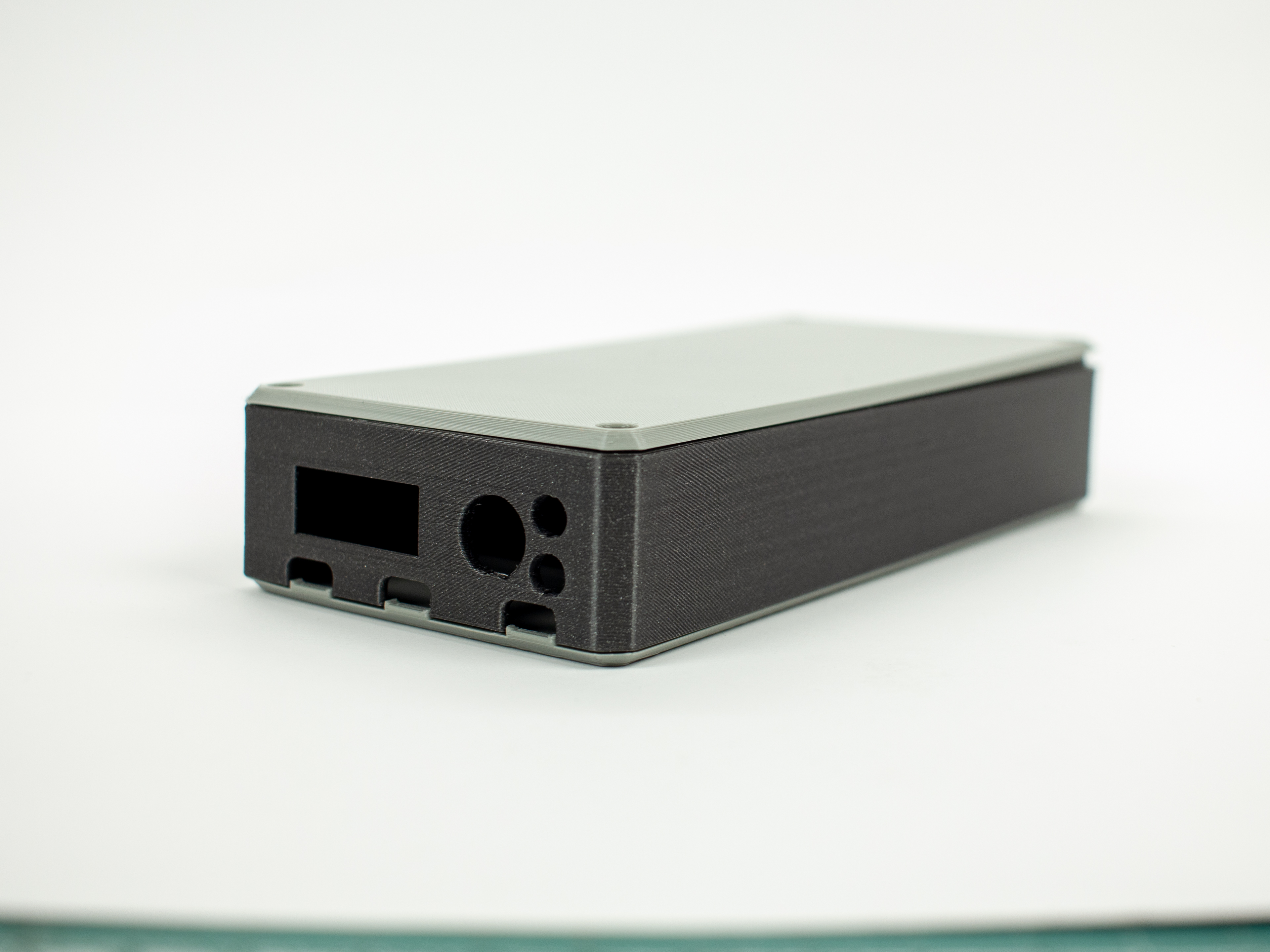

Trong video này, tôi sẽ chỉ cho bạn cách tự làm bộ sạc dự phòng tốc độ cao và dung lượng lớn tại nhà! Bạn có thể dùng pin 18650 cũ, kết hợp với vài linh kiện khác, in vỏ hộp và lắp ráp tất cả lại với nhau!

Linh kiện sử dụng:

Arduino Nano: https://s.click.aliexpress.com/e/_DF3H0bT

• Tôi dùng bản "Mini"

Module ổn áp 5V: https://s.click.aliexpress.com/e/_DnkuIxT

Bộ điện trở: https://s.click.aliexpress.com/e/_DDeQzNL

BMS 5S: https://s.click.aliexpress.com/e/_Dep9MP5

Module sạc nhanh: https://s.click.aliexpress.com/e/_DCA65sh

Màn hình OLED: https://s.click.aliexpress.com/e/_De9pfMv

Nút nhấn: https://s.click.aliexpress.com/e/_DFAQcNP

• Tôi lấy loại 12mm, 3-6V, Momentary, màu đen
• Tôi khuyên bạn nên lấy loại 12-24V vì LED của tôi đã cháy

Đế giữ LED 3mm: https://s.click.aliexpress.com/e/_DkPJjKH

LED 3mm: https://s.click.aliexpress.com/e/_DeVmaBF

Ốc M3x25mm: https://s.click.aliexpress.com/e/_Dev4lrf

Ốc M3x12mm: https://s.click.aliexpress.com/e/_Dev4lrf

Bu lông ren nhiệt M3 (OD 5mm, dài 5mm): https://s.click.aliexpress.com/e/_DlU5gNX

Module sạc USB 5S: https://s.click.aliexpress.com/e/_Dl7UAcd

• Module này hết hàng nhanh nên link có thể không hoạt động

Pin 18650 - cố gắng tìm nguồn cung cấp tại địa phương, tôi dùng pin Samsung 30Q

Bộ test USB Type C: https://s.click.aliexpress.com/e/_DBB8caZ Bộ test USB Type A: https://s.click.aliexpress.com/e/_DlpwuHf
