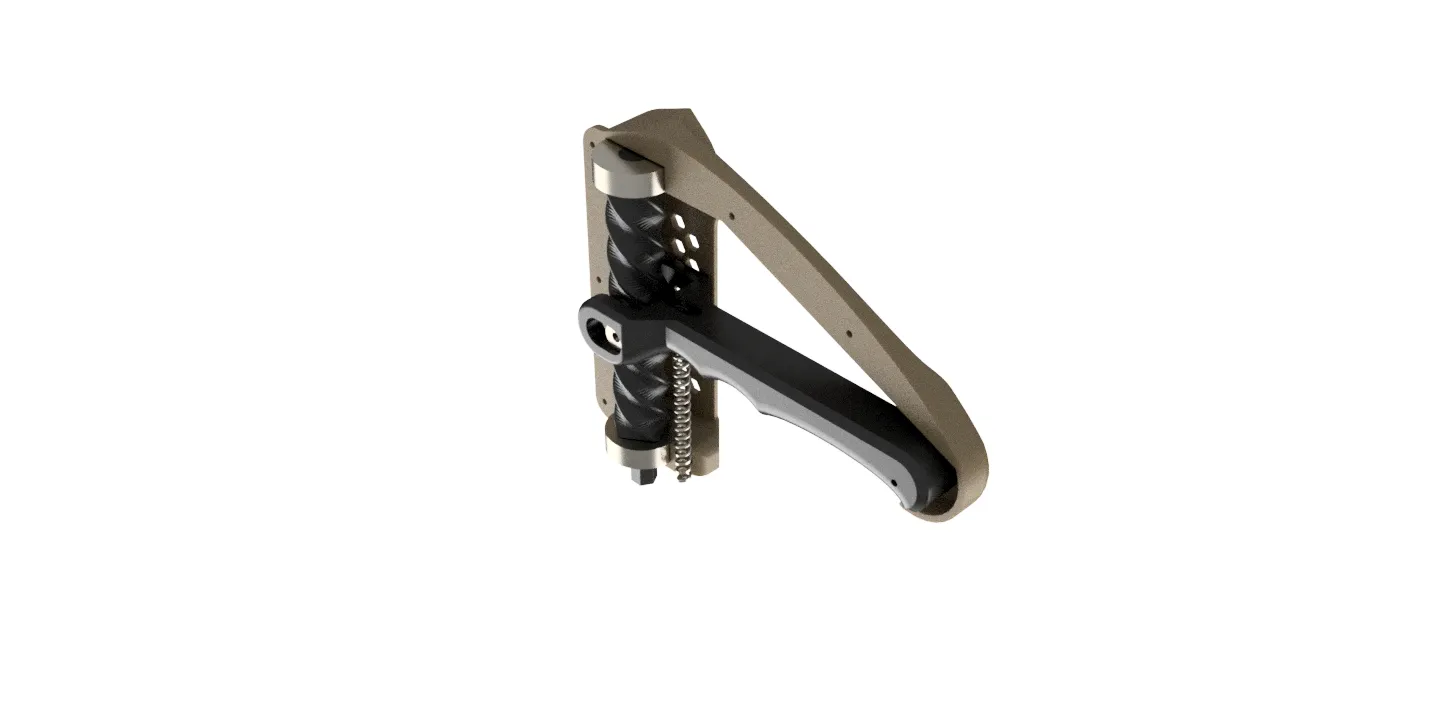

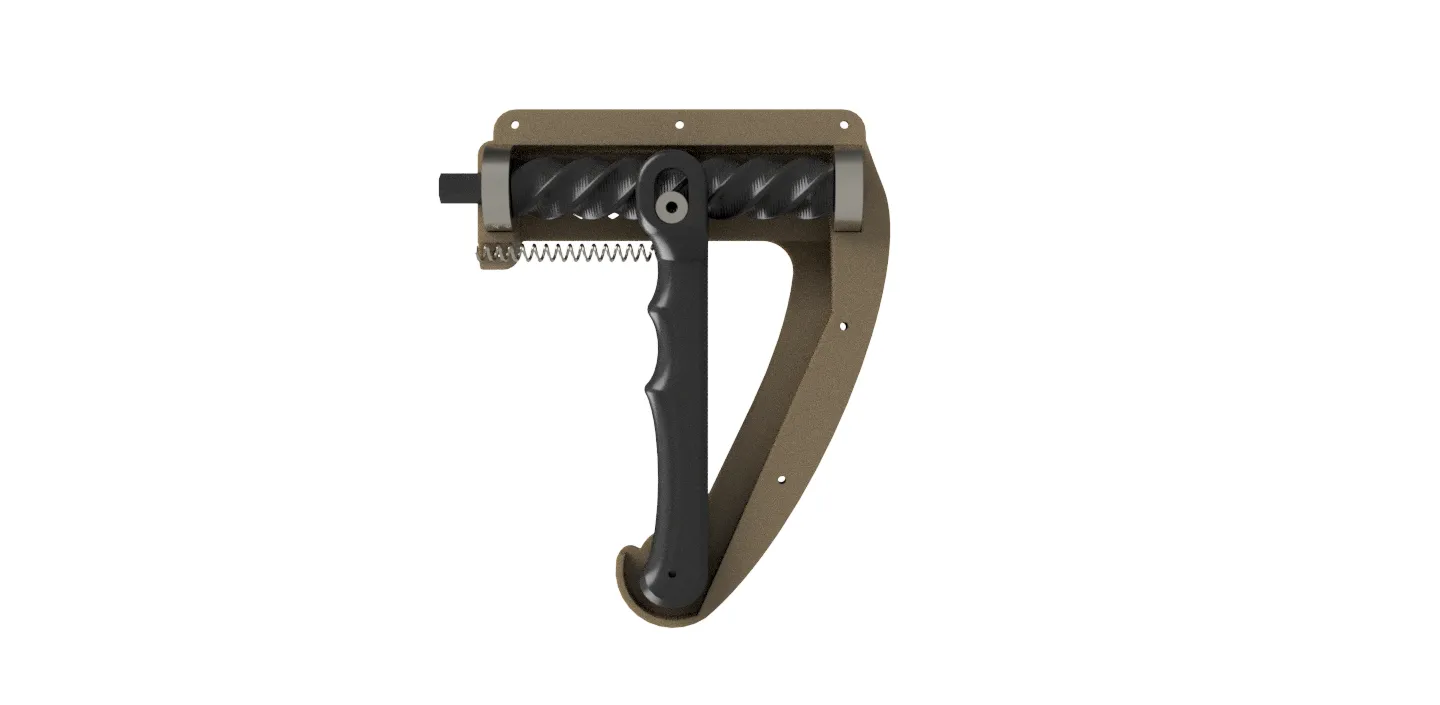

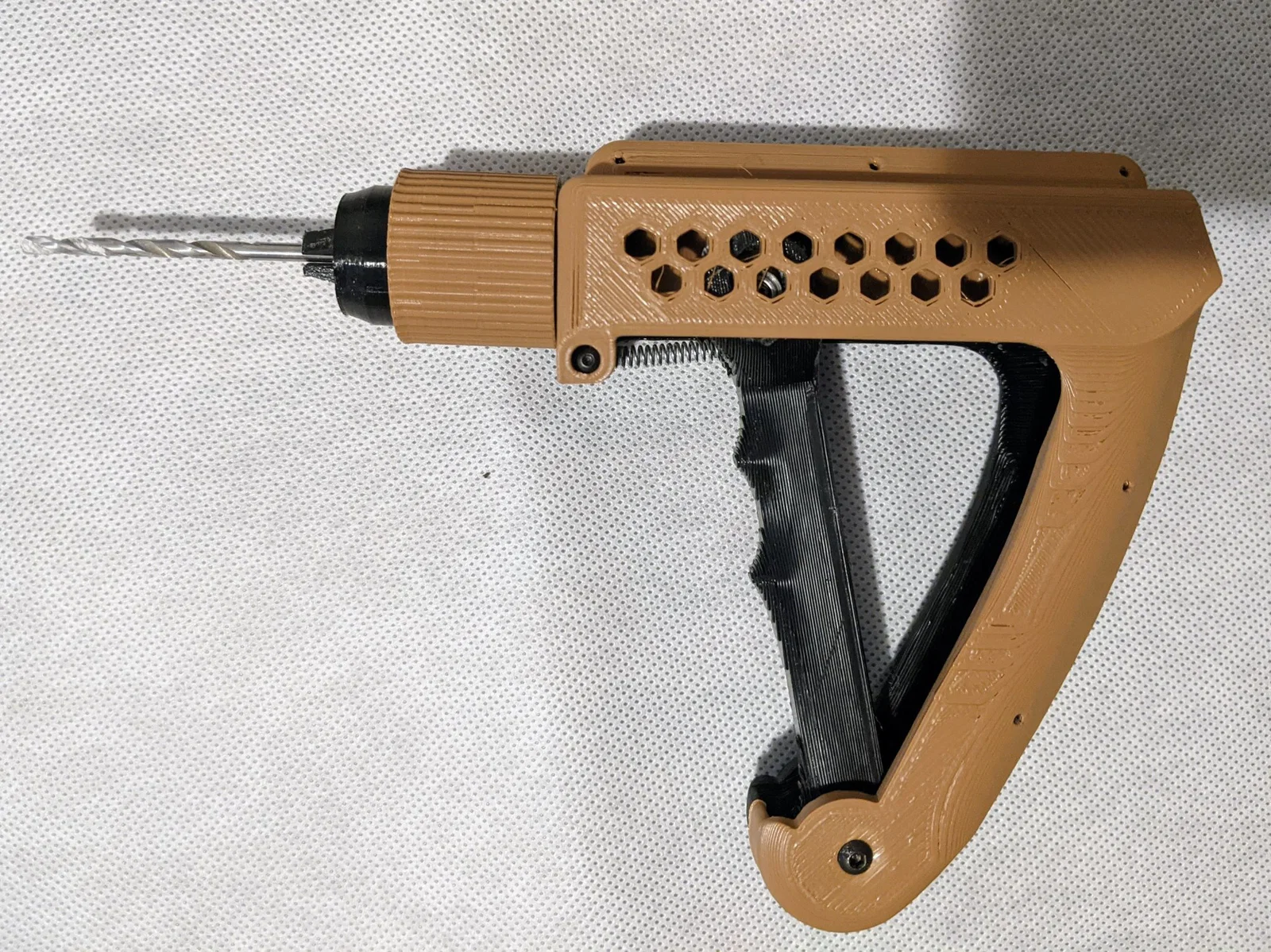

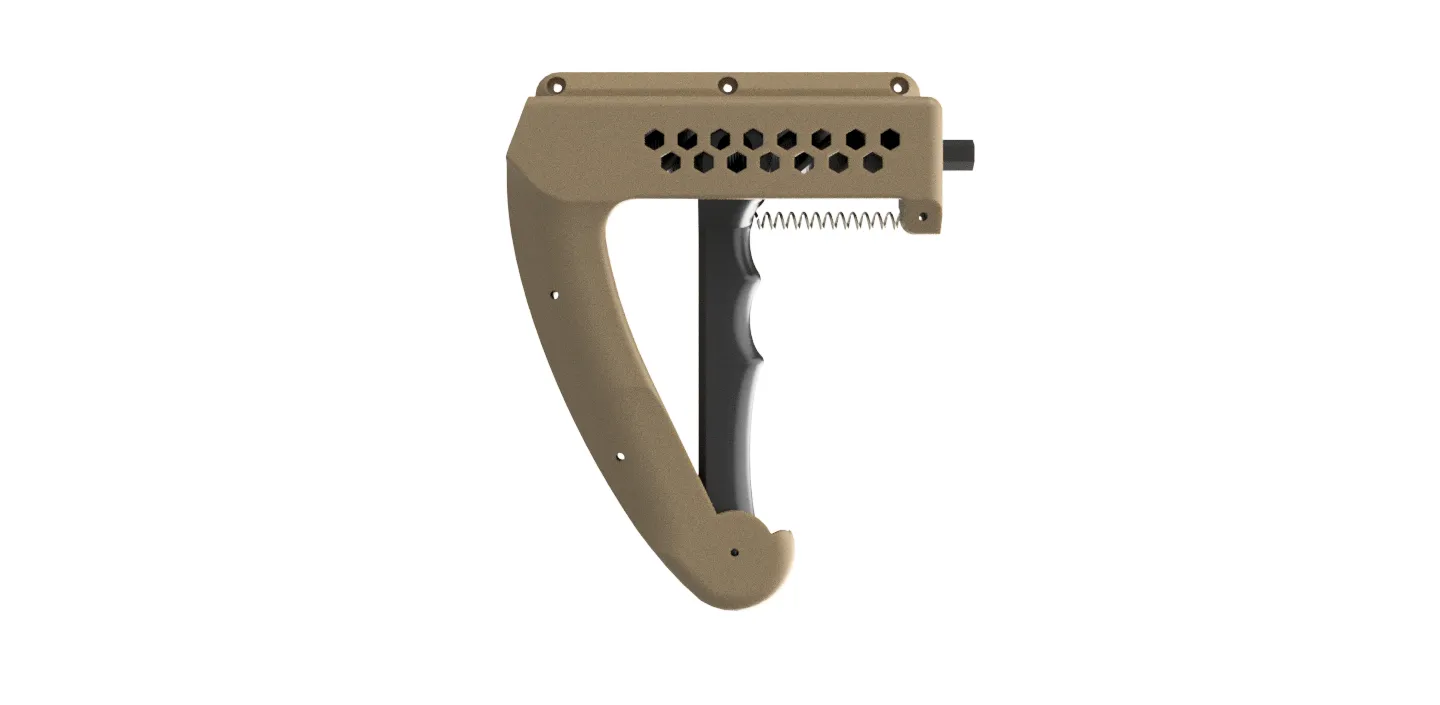

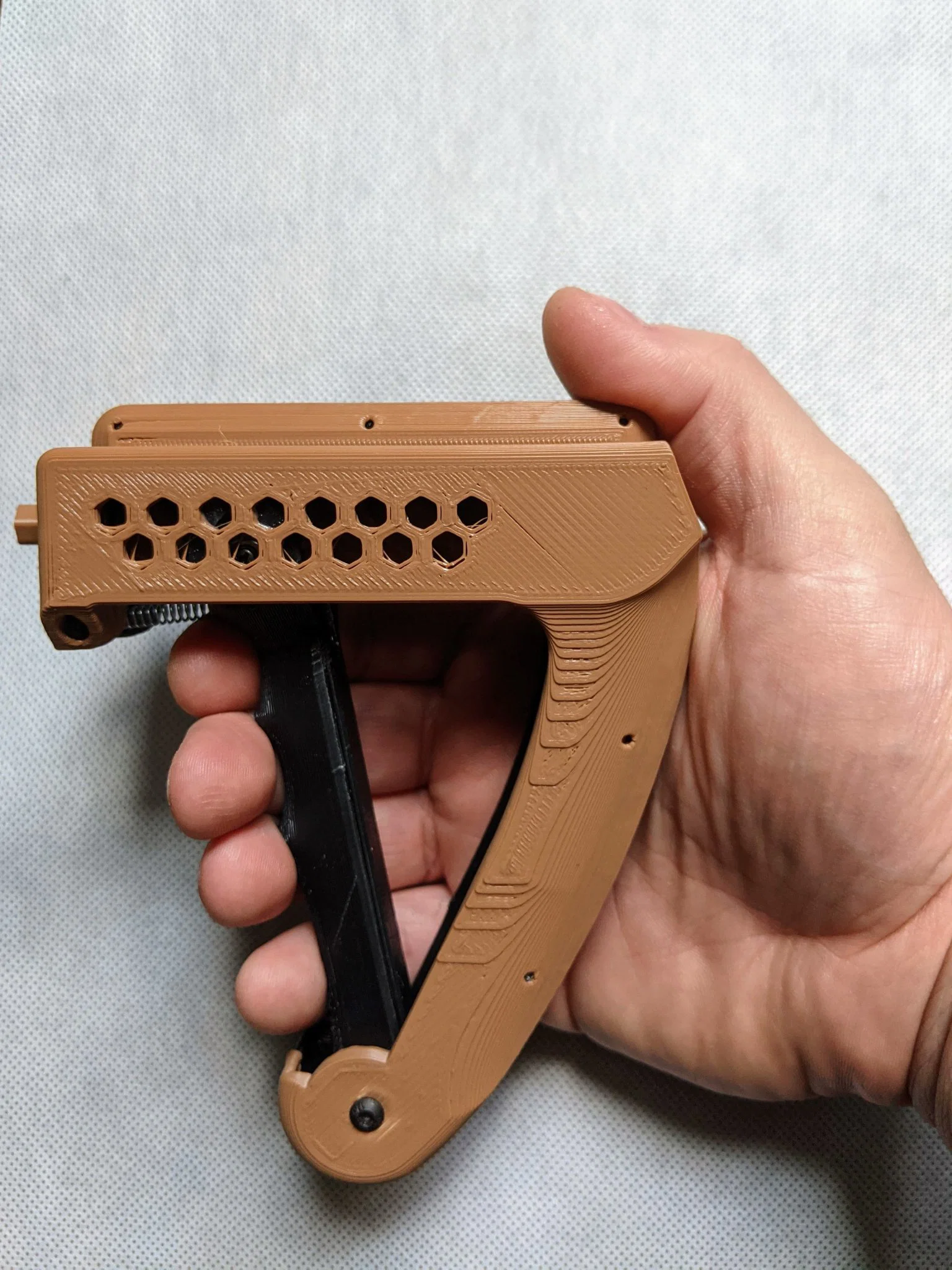

Máy khoan tay Soul Drill với tay quay

10/12/2022: Đã tải lên các đai ốc và chốt đúng. Những cái đầu tiên đã bị đảo ngược. Chiếc khoan được lấy cảm hứng từ các loại khoan đẩy như cái này của LoboCNC:

Chốt được dựa trên cái này do BManx2000 làm với một chút sửa đổi cho trục:

Đây là phiên bản thứ ba và tốt nhất của tôi về mô hình. BOM:

2x Bạc đạn 608RS (8x22x7)

2x Bạc đạn Mini 693ZZ (3x8x4) (Bạn có thể in một cái bushing cùng kích thước thay thế)

Vít linh tinh (Tôi đã sử dụng những gì tôi có sẵn, chủ yếu là M2 và M3)

Lò xo hoặc dây thun (Lò xo càng mạnh, khoan càng mạnh nhưng sẽ khó kéo hơn. Thử nghiệm là chìa khóa. Tôi không có mô hình cụ thể nào để đề xuất vì tôi đã sửa đổi một lò xo mà tôi tìm thấy)

In ấn:

PLA (chủ yếu)

PETG (Tôi đã sử dụng PETG cho chốt vì nó tạo ra độ bám tốt hơn cho mũi khoan, nhưng PLA cũng sẽ ổn)

Tôi đã in với độ dày 5 lớp với 20% độ đặc, nhưng những điều này có thể được thử nghiệm. Cần hỗ trợ cho hầu hết các bộ phận, điều này sẽ rõ ràng. Hãy xem xét việc mua cho tôi một cốc cà phê! https://www. buymeacoffee. com/franksoul
